Hager JK11254D Manuel

JK11254D

Invicta 3

Instruction leaflet for fitting a 4 pole direct connection kit

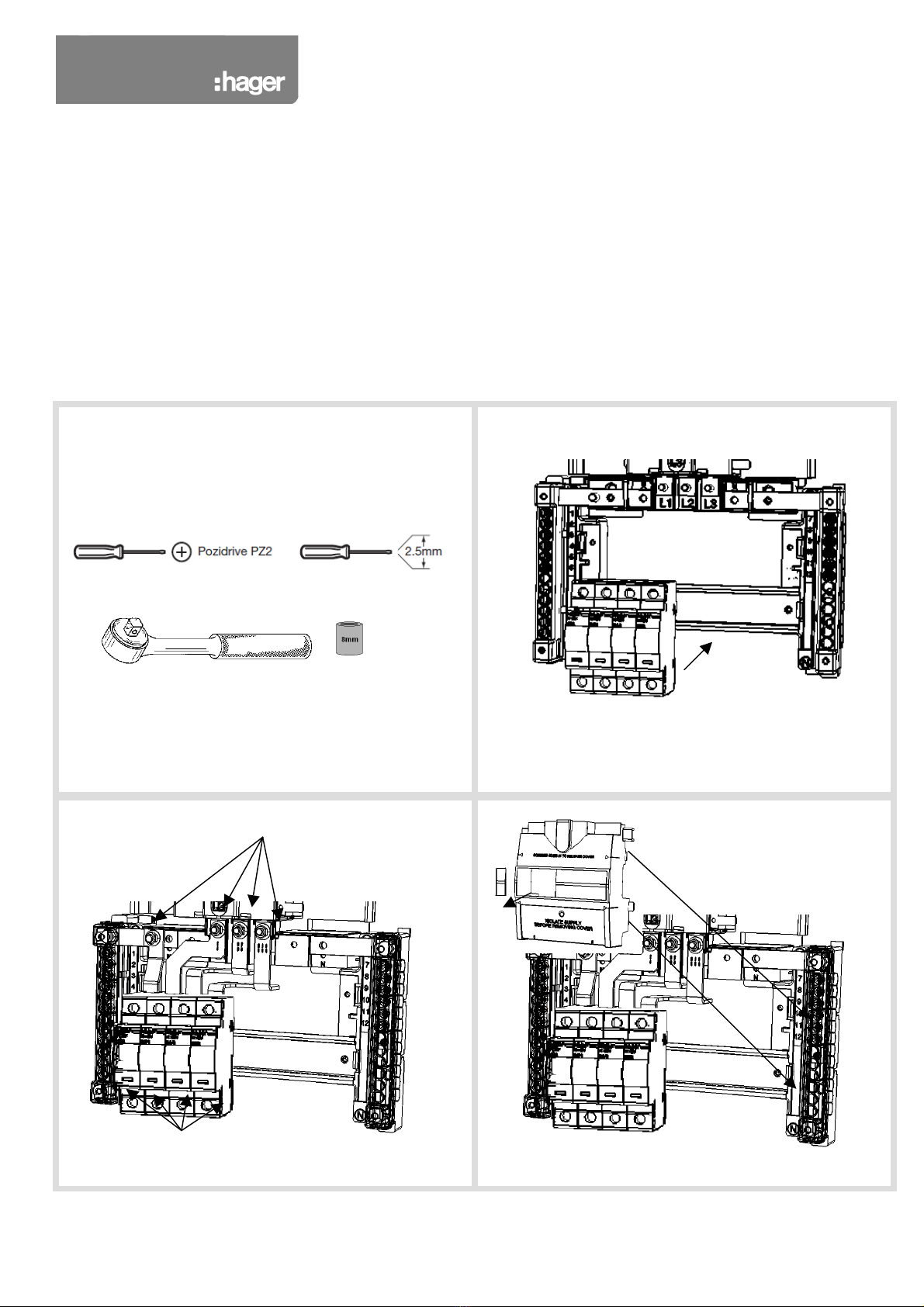

Locate and clip the 4 x KR125U (A) connectors onto the DIN rail (B). Fit phase and neutral links

as shown. Fit neutral and phase links to busbar at fixing points (C). Ensure these connections

are tightened to 5Nm.

Connect the incoming cables at fixing points (D), ensuring these connections are tightened to

3.5Nm

Remove the left side cutout from the main incomer shroud (E) and fit to the pan assembly with

the fixing points (F)

(A)

(C) 5Nm

(D)

3.5Nm

(B)

8mm

(E)

(F)

JK11254D

Invicta 3

Direct connection kit

Qty Description

1 Terminal shield

4KRN199 connection terminals

4Links

3M5 carp nuts

1 M6 carp nuts

Hager Ltd

Hortonwood 50

Telford

Shropshire

TF7 7FT

National Sales Hotline 01952 675612

National Tech Support helpline 01952 675689

Website: www.hagergroup.co.uk

Email us @: info@hager.co.uk

ZD0684 Issue 4
