Grundfos CIM 500 Manuel utilisateur

CIM 500 ethernet module

Istruzioni di installazione e funzionamento

ISTRUZIONI GRUNDFOS

Italiano (IT)

Italiano (IT) Istruzioni di installazione e funzionamento

Traduzione della versione originale inglese

Le presenti istruzioni di installazione e funziona-

mento descrivono il modulo Ethernet CIM 500

Grundfos.

Le sezioni 1-3 forniscono le informazioni necessarie

per installare e avviare il prodotto in modo sicuro.

Le sezioni 4-8 forniscono informazioni importanti sul

funzionamento del prodotto, nonché informazioni

sulla ricerca di guasti, i dati tecnici e lo smaltimento

del prodotto.

INDICE

Pagina

1. Informazioni generali

1.1 Indicazioni di pericolo

I simboli e le indicazione di pericolo riportati di

seguito possono essere visualizzati nelle istruzioni di

installazione e funzionamento di Grundfos, nelle

istruzioni di sicurezza e nelle istruzioni di servizio.

Le indicazioni di pericolo sono strutturate come

segue:

1.2 Note

I simboli e le note di seguito possono essere visua-

lizzati nelle istruzioni di installazione e funziona-

mento di Grundfos, nelle istruzioni di sicurezza e

nelle istruzioni di servizio.

1. Informazioni generali 2

1.1 Indicazioni di pericolo 2

1.2 Note 2

2. Applicazioni 3

2.1 Abbreviazioni 3

2.2 Modulo Ethernet CIM 500 4

3. Installazione 4

3.1 Sicurezza 4

3.2 Collegamento del cavo Ethernet 5

3.3 Selezione del protocollo Ethernet indu-

striale 6

3.4 Impostazione degli indirizzi IP 6

3.5 Connessione al server web 7

4. LED di stato 8

5. LED di attività dati e collegamento 9

6. Ricerca guasti 10

6.1 PROFINET IO 10

6.2 Modbus TCP o BACnet IP 11

6.3 EtherNet/IP 12

6.4 GRM IP 13

7. Caratteristiche tecniche 14

7.1 Specifiche tecniche PROFINET 14

7.2 Specifiche tecniche di Modbus TCP 15

7.3 Specifiche tecniche di BACnet IP 15

7.4 Specifiche tecniche di EtherNet/IP 16

8. Smaltimento 16

Leggere questo documento prima

dell'installazione. L'installazione e il funzio-

namento devono essere conformi alle nor-

mative locali vigenti e ai codici di buona

pratica.

PERICOLO

Indica una situazione pericolosa la quale,

se non evitata, comporta la morte o gravi

lesioni personali.

AVVERTENZA

Indica una situazione pericolosa la quale,

se non evitata, potrebbe comportare la

morte o gravi lesioni personali.

ATTENZIONE

Indica una situazione pericolosa la quale,

se non evitata, potrebbe comportare

lesioni personali di lieve o moderata entità.

TERMINOLOGIA DI INDICAZIONE

Descrizione del pericolo

Conseguenza della mancata osservanza

dell'avvertenza.

- Azione per evitare il pericolo.

Osservare queste istruzioni per i prodotti

antideflagranti.

Un cerchio blu o grigio con un simbolo gra-

fico bianco indica che deve essere intra-

presa un'azione per evitare un rischio.

Un cerchio rosso o grigio con una barra

diagonale, possibilmente con un simbolo

grafico nero, indica che non deve essere

instrapresa un'azione o deve essere arre-

stata.

La mancata osservanza di queste istru-

zioni potrebbe provocare danni alle appa-

recchiature o funzionamento irregolare.

Suggerimenti e consigli per agevolare il

lavoro.

Italiano (IT)

2. Applicazioni

Il modulo Ethernet CIM 500 consente la trasmissione

dei dati tra una rete Ethernet industriale e un pro-

dotto Grundfos.

Il modulo supporta vari protocolli Ethernet industriali.

Vedi sezione 3.3 Selezione del protocollo Ethernet

industriale.

Il modulo viene montato nel prodotto con cui si deve

comunicare, in una unità CIU 500 o in un E-box 500.

L'aggiornamento del modulo è descritto nelle istru-

zioni di installazione e funzionamento del prodotto

Grundfos.

La configurazione viene effettuata tramite server

web integrato, utilizzando un browser web standard

su un PC.

È possibile scaricare il profilo funzionale specifico

per il prodotto in questione da Grundfos Product

Center.

2.1 Abbreviazioni

APDU Application Protocol Data Unit.

ARP Address Resolution Protocol. Converte

gli indirizzi IP in indirizzi MAC.

CAT5 Tipo di cavo Ethernet con quattro cavi a

doppini intrecciati.

CAT5e Cavo CAT5 ottimizzato per migliori pre-

stazioni.

CAT6

Cavo Ethernet compatibile con CAT5 e

CAT5e, e con prestazioni estremamente

elevate.

CIM Communication Interface Module.

CIU Communication Interface Unit.

DHCP

Protocollo DHCP. Usato per configurare

i dispositivi di rete in modo che possano

comunicare tramite rete IP.

DNS Domain Name System. Utilizzato per

risolvere i nomi host su indirizzi IP.

E-box

Scatola di estensione.

Usata come interfaccia di comunica-

zione tra un prodotto Grundfos e un

fieldbus.

GENIpro

Protocollo Grundfos Electronics Net-

work Intercommunication

Protocollo fieldbus appartenente a

Grundfos.

GiC Grundfos iSOLUTIONS Cloud

GND Massa.

GRM Grundfos Remote Management.

HTTP

Hyper Text Transfer Protocol. Protocollo

comunemente utilizzato per navigare

sul web.

IANA Internet Assigned Numbers Authority.

IP Protocollo Internet.

LED LED.

MAC Media Access Control. Indirizzo univoco

per una parte di hardware.

MDI Medium Dependent Interface.

Ping

Packet InterNet Groper. Una utilità sof-

tware che verifica la connettività tra due

host TCP/IP.

PLC Programmable Logic Controller.

RJ45

Jack registrato #45, denominato anche

tipo di connettore modulare 8P8C. Col-

lega quattro cavi intrecciati. Tipo di con-

nettore Ethernet più comune.

SELV Tensione di sicurezza o separata

extra-bassa.

SELV-E Tensione di sicurezza o separata

extra-bassa con terra.

TCP

Transmission Control Protocol. Proto-

collo per comunicazione Internet e

comunicazione Ethernet industriale.

UDP User Datagram Protocol

URL Uniform Resource Locator. Indirizzo IP

utilizzato per connettersi ad un server.

VPN Reti private virtuali.

Italiano (IT)

2.2 Modulo Ethernet CIM 500

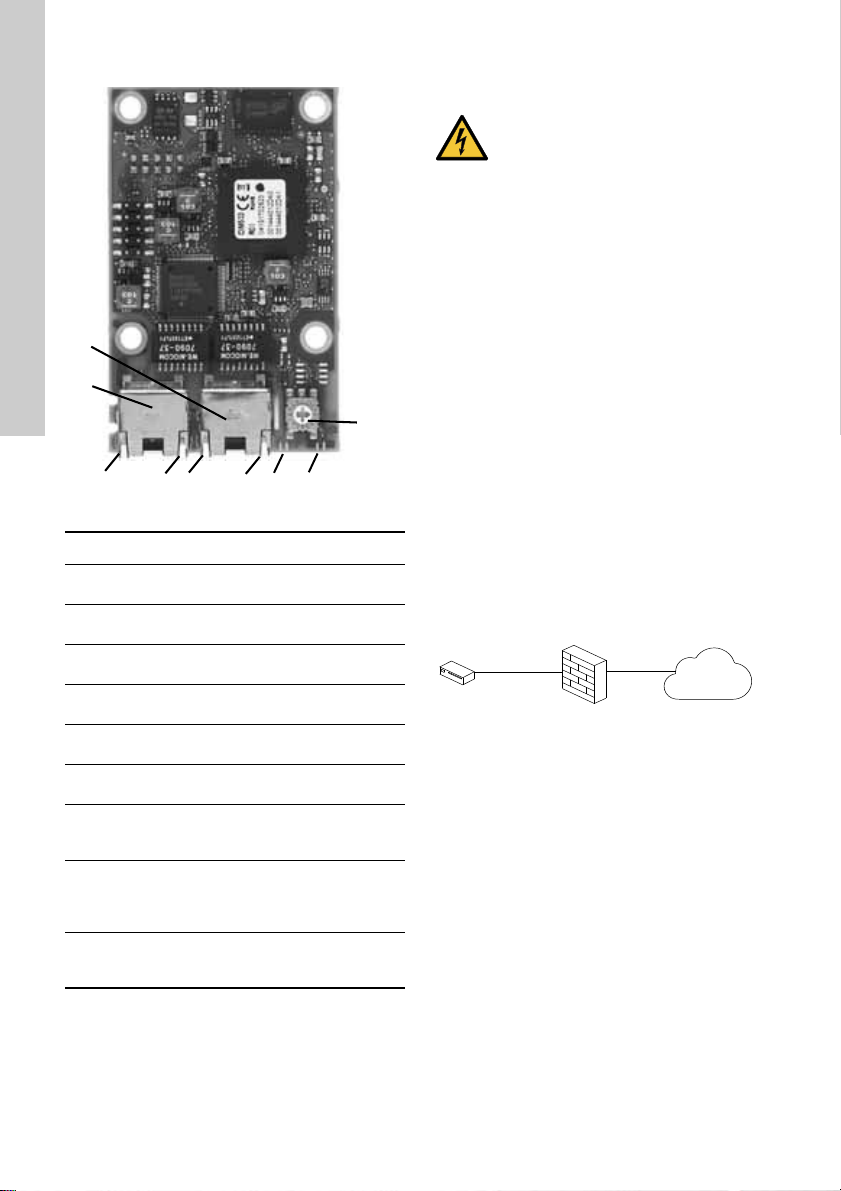

Fig. 1 Modulo Ethernet CIM 500

3. Installazione

3.1 Sicurezza

I prodotti Grundfos connessi devono essere protetti

da un firewall o connessi a una rete privata.

Se non sono installati un firewall o una rete privata, il

prodotto Grundfos potrebbe essere soggetto a rischi

di sicurezza informatica e diventare vulnerabile a un

attacco o a rischi.

Seguire i requisiti di configurazione altamente consi-

gliati di seguito. In caso di dubbi, consultare uno

specialista dell'infrastruttura IT.

3.1.1 CIM 500

Il CIM 500 è un dispositivo tradizionale connesso in

rete e deve essere posizionato su una rete privata

protetta da un firewall. Non deve essere connesso

direttamente a Internet. Inoltre, nessuna porta

TCP/IP deve essere inoltrata al prodotto. Se è

necessario l'accesso remoto al dispositivo, è neces-

sario utilizzare tecnologie quali reti private virtuali

(VPN) per garantire una connessione protetta. Rivol-

gersi ad uno specialista di infrastruttura IT per stabi-

lire una soluzione simile.

Per CIM 500 in modalità 4, GRM IP (Grundfos

Remote Management), il firewall deve accettare con-

nessioni inizializzate dal prodotto Grundfos solo su

Internet (connessioni in uscita).

Fig. 2 Connettività protetta per CIM 500

TM05 7431 1013

Pos. Designazione Descrizione

1ETH1

Connettore RJ45 Ether-

net industriale 1

2ETH2

Connettore RJ45 Ether-

net industriale 2

3DATA1

LED di attività dati per

connettore RJ45 1

4LINK1

LED di collegamento per

connettore RJ45 1

5DATA2

LED di attività dati per

connettore RJ45 2

6LINK2

LED di collegamento per

connettore RJ45 2

7LED1

LED di stato rosso e verde

per il protocollo Ethernet

selezionato

8LED2

LED di stato rosso e verde

per la comunicazione

interna tra il CIM 500 ed il

prodotto Grundfos

9SW1

Interruttore a rotazione

per la selezione del proto-

collo Ethernet industriale

345678

AVVERTENZA

Scossa elettrica

Morte o gravi lesioni personali

- Collegare il CIM 500 unicamente a cir-

cuiti SELV o SELV-E.

TM07 4226 1119

Dispositivo

Grundfos Firewall

Internet

Italiano (IT)

3.2 Collegamento del cavo Ethernet

Utilizzare spine RJ45 e un cavo Ethernet. Collegare

la schermatura del cavo ad una terra di protezione

ad entrambe le estremità.

Lunghezza massima del cavo

Il CIM 500 è progettato per una installazione di rete

flessibile. Lo switch a due porte integrato consente il

collegamento a margherita tra prodotti senza la

necessità di switch Ethernet supplementari. L'ultimo

prodotto del collegamento a margherita è collegato

solo ad una delle porte Ethernet. Ogni porta Ethernet

dispone del proprio indirizzo MAC e il CIM 500 ha

uno switch integrato, il che significa che il cavo può

percorrere altri 100 metri ogni volta che passa un

modulo CIM 500.

Fig. 3 Esempio di rete Ethernet industriale

Fig. 4 Esempio di connessione Ethernet

È importante collegare la schermatura del

cavo alla terra di protezione tramite il mor-

setto di terra o il connettore.

Per comunicazione GRM IP, assicurarsi

che la rete sia protetta da un firewall.

Velocità

[Mbit/s] Tipo di cavo

Lunghezza max.

del cavo

[m/ft]

100/10 CAT5,

CAT5e, CAT6 100/328

TM05 6435 4711

Switch

Ethernet

CIM

500

CIM

500

CIM

500

CIM

500

TM05 7480 1013

Pos. Descrizione

1 Connettore RJ45 Ethernet industriale 1

2 Connettore RJ45 Ethernet industriale 2

3 Morsetto di terra/GND

Italiano (IT)

3.3 Selezione del protocollo Ethernet

industriale

Il modulo dispone di un interruttore a rotazione per la

selezione del protocollo Ethernet industriale. Vedi

fig. 5.

Fig. 5 Selezione del protocollo Ethernet indu-

striale

3.4 Impostazione degli indirizzi IP

Il modulo dispone di indirizzo IP del server web fisso.

Tramite il server web, questo indirizzo può essere

modificato in un altro valore fisso oppure è possibile

selezionare un server DHCP.

TM05 7481 1013

Pos. Descrizione

0 PROFINET IO, predefinito

1 Modbus TCP

2 BACnet IP

3 EtherNet/IP

4GRM IP per Grundfos Remote Manage-

ment, richiede un contratto con Grundfos.

5 Grundfos iSOLUTIONS Cloud (GiC)

6...E Riservato. LED1 sarà sempre rosso per

indicare una configurazione non valida.

Ripristino delle impostazioni di fabbrica.

1. Portare l'interruttore a rotazione in

questa posizione

2. Il LED1 inizia a lampeggiare in rosso e

verde per 20 secondi per indicare che

sta per avvenire il ripristino delle impo-

stazioni di fabbrica.

3. Dopo 20 secondi, il LED1 cessa di

lampeggiare e viene avviato il ripri-

stino delle impostazioni di fabbrica.

4. Quando i LED1 e LED2 si spengono, il

ripristino è completato. L'interruttore a

rotazione può essere spostato in

un'altra posizione.

Se la posizione dell'interruttore a rotazione

viene modificata all'accensione del

modulo, il modulo viene riavviato e utilizza

il protocollo associato alla nuova posi-

zione.

Impostazioni IP

predefinite utiliz-

zate dal server

web

Indirizzo IP: 192.168.1.100

Subnet mask: 255.255.255.0

Gateway: 192.168.1.1

Impostazioni del

nome del disposi-

tivo e IP per PRO-

FINET IO

Il nome del dispositivo viene

configurato dal server web o

dallo strumento di configura-

zione PROFINET IO. L'indi-

rizzo IP viene automatica-

mente assegnato dal PLC.

Questo indirizzo IP PROFINET

assegnato deve essere

diverso dall'indirizzo IP del

server web.

Impostazioni IP

per Modbus TCP

Può essere assegnato un

valore fisso tramite il server

web oppure può utilizzare un

server DHCP.

Questo indirizzo Modbus TCP

assegnato deve essere

diverso dall'indirizzo IP del

server web.

Impostazioni IP

per BACnet IP

Può essere assegnato un

valore fisso tramite il server

web oppure può utilizzare un

server DHCP. BACnet IP e ser-

ver web condividono lo stesso

indirizzo IP.

Impostazioni IP

per EtherNet/IP

Può essere assegnato un

valore fisso tramite il server

web oppure può utilizzare un

server DHCP.

Questo indirizzo EtherNet/IP

assegnato deve essere

diverso dall'indirizzo IP del

server web.

Impostazioni IP

per GRM IP

GRM IP usa DHCP e il router

connesso assegna automati-

camente un indirizzo IP.

Italiano (IT)

3.5 Connessione al server web

Il server web integrato consente di configurare il

modulo. Per stabilire un collegamento da un PC al

CIM 500, procedere come segue:

1. Collegare il PC al modulo utilizzando un cavo

Ethernet. Vedi fig. 6

2. Configurare la porta Ethernet del PC sulla stessa

sottorete del CIM 500, ad esempio

192.168.1.101, e la subnet mask su

255.255.255.0. Vedi sezione How to configure an

IP address on your PC using Windows 7 o How

to configure an IP address on your PC using Win-

dows 10.

3. Aprire un browser Internet standard e digitare

192.168.1.100 nel campo dell'URL.

4. Accedere al server web.

Fig. 6 CIM 500 collegato al PC tramite cavo

Ethernet

3.5.1 Connessione al server web con GRM IP

Per accedere al server web tramite GRM IP, è

necessario connettere il PC in parallelo al router

(porta RJ45 1) sulla porta 2 RJ45 del CIM 500.

Osservare il server web del router il cui indirizzo

viene assegnato dal router al CIM 500. Quindi, utiliz-

zare questo indirizzo IP per l'accesso del server

web.

Vedi anche sezioni 3.1 Sicurezza e Webserver confi-

guration.

Fig. 7 CIM 500 collegato al PC e al router cel-

lulare

Nome utente Predefinito: admin

Password Predefinito: Grundfos

La prima volta che si accede, è necessario

impostare una password univoca. Solo un

ripristino delle impostazioni di fabbrica del

CIM 500 può ripristinare la password su

Grundfos.

TM05 6436 4712

È possibile utilizzare ETH1 e ETH2 per

stabilire una connessione al server web.

È possibile accedere al server Web mentre

il protocollo Ethernet industriale selezio-

nato è attivo.

Quando si seleziona "GRM IP", il router

connesso assegna automaticamente un

indirizzo IP al modulo tramite DHCP.

TM07 4565 1919

Italiano (IT)

4. LED di stato

Il modulo dispone di due LED di stato. Vedi fig. 1:

• LED1: LED di stato rosso e verde per comunica-

zione Ethernet, LED fieldbus.

• LED2: LED di stato rosso e verde per la comuni-

cazione tra il modulo e il prodotto Grundfos, LED

GENI.

LED1, PROFINET IO

LED1, Modbus TCP e BACnet IP

LED1, EtherNet/IP

Stato Descrizione

Off Il modulo è spento.

Verde lampeg-

giante

Funzione wink. Il LED lampeg-

gia 10 volte quando viene atti-

vato dal master PROFINET.

Verde fisso Il modulo è in modalità di scam-

bio dati ciclico.

Rosso lampeg-

giante (3 Hz,

ciclo di funzio-

namento 50 %)

Configurazione PROFINET IO

errata o mancante. Vedi sezione

6.1 PROFINET IO.

Rosso pul-

sante (0,3 Hz,

ciclo di funzio-

namento 10 %)

Il nome del dispositivo e le impo-

stazioni di rete sono configurati,

ma la connessione al master è

andata persa. Vedi sezione

6.1 PROFINET IO.

Rosso fisso Il prodotto non è supportato. Vedi

sezione 6.1 PROFINET IO.

Rosso e verde

fisso

Errore di download del firmware.

Vedi sezione 6.1 PROFINET IO.

Rosso e verde

lampeggiante

Ripristino delle impostazioni di

fabbrica.

Dopo 20 secondi, il CIM 500 si

riavvia.

Stato Descrizione

Off Nessuna comunicazione Modbus

o BACnet o spento.

Verde lampeg-

giante

Comunicazione Modbus o BAC-

net attiva.

Rosso fisso

Errore di configurazione del

modulo. Vedi sezione

6.2 Modbus TCP o BACnet IP.

Rosso e verde

fisso

Errore di download del firmware.

Vedi sezione 6.2 Modbus TCP o

BACnet IP.

Rosso e verde

lampeggiante

Ripristino delle impostazioni di

fabbrica.

Dopo 20 secondi, il CIM 500 si

riavvia.

Stato Descrizione

Off Il collegamento Ethernet non è

attivo.

Verde fisso Il collegamento Ethernet è attivo,

connessione stabilita.

Verde lampeg-

giante

Il collegamento Ethernet è attivo,

nessuna connessione stabilita.

Rosso fisso

Il collegamento Ethernet è attivo,

rilevamento conflitto di indirizzi

IP.

Rosso lampeg-

giante

Il collegamento Ethernet è attivo,

timeout di connessione.

Italiano (IT)

LED1, GRM IP

LED2, tutti i fieldbus

5. LED di attività dati e collegamento

Il modulo dispone di due LED di connettività correlati

a ciascun connettore RJ45. Vedi fig. 1.

DATA1 e DATA2

Questi LED gialli indicano il traffico dati per il connet-

tore RJ45 in questione.

LINK1 e LINK2

Questi LED verdi indicano se il cavo Ethernet è col-

legato correttamente al connettore RJ45 in que-

stione.

Stato Descrizione

Off Nessuna comunicazione GRM IP

o spento.

Verde lampeg-

giante

Periodo di avviamento (120

secondi)

Verde fisso Comunicazione con il server

GRM stabilita.

Verde lampeg-

giante (0,3 Hz) Dati trasmessi al server GRM.

Rosso lampeg-

giante

• Comunicazione GRM persa,

• nessuna comunicazione al

server GRM o

• driver del prodotto non cari-

cato da GRM.

Rosso e verde

lampeggiante

Ripristino delle impostazioni di

fabbrica. Dopo 20 secondi, il CIM

500 si riavvia.

Stato Descrizione

Off Il modulo è spento.

Rosso lam-

peggiante

Nessuna comunicazione interna

tra il CIM 500 e il prodotto

Grundfos.

Rosso fisso Il modulo non supporta il prodotto

Grundfos collegato.

Verde fisso

La comunicazione interna tra il

modulo e il prodotto Grundfos è

regolare.

Rosso e

verde fisso Errore di memoria.

Durante l'avviamento, vi potrà essere un

ritardo di cinque secondi al massimo prima

che lo stato dei LED1 e LED2 venga

aggiornato.

Stato Descrizione

Off Nessuna comunicazione dati sul con-

nettore RJ45

Lampeg-

giante

Comunicazione dati sul connettore

RJ45

On Elevato traffico di rete

Stato Descrizione

Off Nessun collegamento Ethernet sul con-

nettore RJ45

On Collegamento Ethernet sul connettore

RJ45

Italiano (IT)

6. Ricerca guasti

6.1 PROFINET IO

È possibile rilevare eventuali guasti di un modulo

osservando lo stato dei due LED di stato. Vedere le

tabelle riportate di seguito.

CIM 500 montato su un prodotto Grundfos o CIM

500 montato su una CIU 500.

Assicurarsi che SW1 sia in posizione "0"

per selezionare PROFINET.

Guasto (stato del LED) Causa possibile Rimedio

1. Entrambi i LED rimangono

spenti quando si collega

l'alimentazione elettrica.

a) Il modulo non è stato montato

correttamente nel prodotto

Grundfos.

Verificare che il modulo sia montato e

collegato correttamente.

b) Il modulo è difettoso. Sostituire il modulo.

c) La CIU 500 è difettosa. Sostituire la CIU 500.

2. LED1 rimane spento a) SW1 non è impostato corret-

tamente.

Impostare l'interruttore su "0".

3. LED2 lampeggiante in

rosso.

a) Nessuna comunicazione

interna tra il modulo e il pro-

dotto Grundfos.

Verificare che il modulo sia montato

correttamente nel prodotto Grundfos.

b) Nessuna comunicazione

interna tra la CIU 500 e il pro-

dotto Grundfos.

• Controllare il collegamento del

cavo tra il prodotto Grundfos e la

CIU 500.

• Controllare che i singoli conduttori

siano stati collegati correttamente e

non invertiti.

• Controllare l'alimentazione del pro-

dotto Grundfos.

4. LED2 rosso fisso. a) Il modulo non supporta il pro-

dotto Grundfos collegato.

Contattare Grundfos.

5. LED1 rosso fisso. a) Il modulo non supporta il pro-

dotto Grundfos collegato.

Contattare Grundfos.

b) SW1 in posizione non valida. Impostare l'interruttore su "0".

6. LED1 lampeggiante in

rosso, 3 Hz.

a) Errore nella configurazione

PROFINET IO del modulo.

• Riavviare il CIM 500. Utilizzare il

pulsante RESTART sul server web

o spegnere e riaccendere il pro-

dotto. Vedi sezione PROFINET IO

configuration.

• Controllare che la configurazione

dell'indirizzo IP di PROFINET IO

sia corretta. Controllare il nome del

dispositivo nel CIM 500 e nel

master PROFINET IO.

• Verificare l'utilizzo del file GSD cor-

retto.

7. LED1 lampeggiante in

rosso, 0,3 Hz.

a) Connessione a master persa. • Controllare i cavi.

• Verificare che il master sia funzio-

nante.

8. LED1 rosso e verde fisso

contemporaneamente.

a) Errore di download del

firmware.

Utilizzare il server web per scaricare

di nuovo il firmware. Vedi sezione

Update nell'appendice.

9. LED2 rosso e verde fisso

contemporaneamente.

a) Errore di memoria. Sostituire il modulo.

Autres manuels pour CIM 500

Table des matières

Langues :

Autres manuels Grundfos Unité de contrôle

Grundfos

Grundfos PC Tool CU 300 Manuel utilisateur

Grundfos

Grundfos CIM 500 Manuel utilisateur

Grundfos

Grundfos UP-ZV Manuel utilisateur

Grundfos

Grundfos DID Series Manuel utilisateur

Grundfos

Grundfos SA Series Manuel utilisateur

Grundfos

Grundfos CIM 290-MA LPWAN GiC Manuel utilisateur

Grundfos

Grundfos CU 3 2 Series Manuel utilisateur

Grundfos

Grundfos CIM 260 Manuel utilisateur

Grundfos

Grundfos MCB 114 Manuel utilisateur

Grundfos

Grundfos MIXIT Manuel utilisateur

Grundfos

Grundfos CIM 2 Series Manuel utilisateur

Grundfos

Grundfos CIM 1 Series Manuel utilisateur

Grundfos

Grundfos PM 1 Manuel utilisateur

Grundfos

Grundfos MAGNA 2000 Series Manuel utilisateur

Grundfos

Grundfos OHJEET CIM 500 Manuel utilisateur

Grundfos

Grundfos PM TWIN Manuel utilisateur

Grundfos

Grundfos CIM 280-EU GIC Gen2 Manuel utilisateur

Grundfos

Grundfos CIM 110 Manuel utilisateur

Grundfos

Grundfos BM Manuel utilisateur

Grundfos

Grundfos CIM 290-MA LPWAN GiC Manuel utilisateur

Grundfos

Grundfos PLV Series Manuel utilisateur

Grundfos

Grundfos CIM 150 PROFIBUS DP Manuel utilisateur

Grundfos

Grundfos CIM 260 Manuel utilisateur

Grundfos

Grundfos CIM 280-EU GIC Gen2 Manuel utilisateur

Manuels Unité de contrôle populaires d'autres marques

Festo

Festo Compact Performance CP-FB6-E Manuel de la liste des pièces

Elo TouchSystems

Elo TouchSystems DMS-SA19P-EXTME Manuel utilisateur

JS Automation

JS Automation MPC3034A Manuel utilisateur

JAUDT

JAUDT SW GII 6406 Series Guide rapide

Spektrum

Spektrum Air Module System Manuel utilisateur

BOC Edwards

BOC Edwards Q Series Manuel utilisateur

KHADAS

KHADAS BT Magic Manuel utilisateur

Etherma

Etherma eNEXHO-IL Manuel utilisateur

PMFoundations

PMFoundations Attenuverter Manuel utilisateur

GEA

GEA VARIVENT Manuel utilisateur

Walther Systemtechnik

Walther Systemtechnik VMS-05 Manuel utilisateur

Altronix

Altronix LINQ8PD Instructions de montage

Eaton

Eaton Powerware Series Manuel utilisateur

WAGO

WAGO 750-407/040-000 Manuel utilisateur

Sony

Sony CCU-590 Manuel utilisateur

Graco

Graco 25D614 Manuel utilisateur

Task Force Tips

Task Force Tips YE-RF-900 Manuel de programmation

Shini

Shini SPV-U Series Manuel utilisateur
