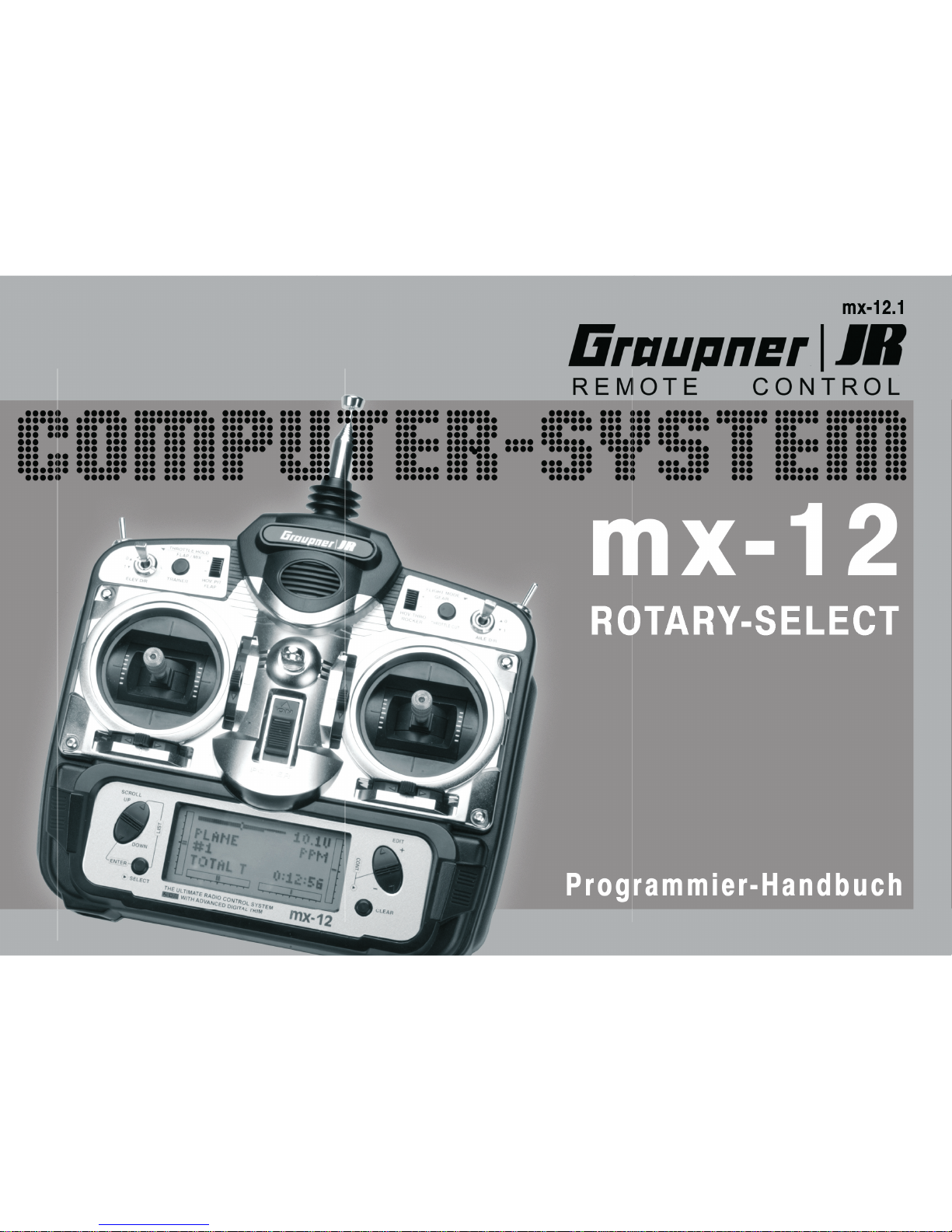

GRAUPNER MX-12 - PROGRAMMATION Manuel utilisateur

Servoweg Anpassung (Travel Adjust)........................... 27

Taumelscheiben Mischer (CCPM-TS).......................... 28

„Motor AUS“ (Throttle Cut)........................................... 29

Autorotation (Throttle Hold).......................................... 29

Gaskurven (Throttle Curve).......................................... 30

Pitchkurven (Pitch Curve)............................................. 31

Statischer Drehmomentausgleich DMA....................... 33

Programmierbare Mischer (1~2).................................. 33

Fail Safe....................................................................... 34

Servoweg Anzeige....................................................... 35

Systemmodus

Modell-Auswahl (Model Select)....................................36

Eingabe des Modellnamens......................................... 36

Modelltyp Auswahl (Model Type).................................. 37

Modell kopieren (Model Copy)..................................... 37

Modulation.................................................................... 38

Steueranordnung (Stick Mode).....................................38

Lehrer/Schüler-Funktion (Trainer)................................. 39

Schalter-Auswahl (Switch Select)................................. 40

Leitwerkstyp Auswahl (Wing Type)............................... 41

Taumelscheiben Auswahl (Swash Type)....................... 44

Anhang

Zulässige Betriebsfrequenzen...................................... 45

Zulassungsurkunde / Konformitätserklärung................ 46

Garantieurkunde........................................................... 47

Dieses Handbuch dient ausschließlich Informations-

zwecken, kann ohne Vorankündigung geändert werden.

Die Firma GRAUPNER übernimmt keine Verantwortung

oder Haftung für Fehler bzw. Ungenauigkeiten, die im

Informationsteil dieses Handbuches auftreten können.

Allgemeine Hinweise

Sicherheitshinweise....................................................... 3

Einführung..................................................................... 6

Beschreibung des RC-Systems..................................... 7

Laden des Senderakkus.................................................8

Senderbeschreibung...................................................... 9

Direct Servo Control......................................................11

Einbau und Anschlüsse

-> Für Flächenmodelle..................................................12

-> Für Helikoptermodelle.............................................. 13

Tasteneingaben und Anzeige....................................... 14

Warnungs- und Fehleranzeige......................................14

Eingabemodus, Eingabefunktionen.............................. 15

Programme

Funktionsmodus........................................................... 16

Systemmodus...............................................................17

Funktionsmodus (List).................................................. 18

Funktionsmodus FLÄCHENMODELL

Dual Rate und Expo..................................................... 19

Servorichtungs-Umkehrung (Servo Reverse).............. 19

Servo-Mitteneinstellung (Sub Trim).............................. 20

Servoweg (Travel Adjust)..............................................20

Mischer Höhe -> Klappen........................................... 21

Mischer Quer- -> Höhenruder..................................... 21

Leerlaufschalter (Throttle Cut)...................................... 22

Klappensystem............................................................. 22

Mischer für Querruder-Differenzierung......................... 23

Programmierbare Mischer (1~4).................................. 23

Fail Safe....................................................................... 24

Servoweg-Anzeige....................................................... 25

Funktionsmodus HUBSCHRAUBERMODELL

Dual Rate und Expo..................................................... 26

Servorichtungs-Umkehrung (Servo Reverse).............. 26

Servo-Mitteneinstellung (Sub Trim).............................. 27

Inhaltsverzeichnis

Hinweise zum Umweltschutz

Das Symbol auf dem Produkt, der Gebrauchsanleitung

oder der Verpackung weist darauf hin, dass dieses

Produkt am Ende seiner Lebensdauer nicht über den

normalen Haushaltsabfall entsorgt werden darf. Es

muss an einem Sammelpunkt für das Recycling von

elektrischen und elektronischen Geräten abgegeben

werden.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wie-

derverwertbar. Mit der Wiederverwendung, der stoffli-

chen Verwertung oder anderen Formen der Verwertung

von Altgeräten leisten Sie einen wichtigen Beitrag zum

Umweltschutz.

Batterien und Akkus müssen aus dem Gerät entfernt

werden und bei einer entsprechenden Sammelstelle

getrennt entsorgt werden.

Bitte erkundigen Sie sich bei der Gemein-

deverwaltung die zuständige Entsorgungs-

stelle.

Sicherheitshinweise

Bitte unbedingt beachten!

Sicherheitshinweise

Um noch lange Freude an Ihrem Modellbauhobby zu ha-

ben, lesen Sie diese Anleitung unbedingt genau durch

und beachten Sie vor allem die Sicherheitshinweise.

Wenn Sie Anfänger im Bereich ferngesteuerter Modell-

flugzeuge, -schiffe oder -autos sind, sollten Sie unbe-

dingt einen erfahrenen Modellpiloten um Hilfe bitten.

Diese Anleitung ist bei Weitergabe des Senders unbe-

dingt mit auszuhändigen.

Anwendungsbereich

Diese Fernsteueranlage darf ausschließlich nur für den

vom Hersteller vorgesehenen Zweck, für den Betrieb in

nicht manntragenden Fernsteuermodellen eingesetzt

werden. Eine anderweitige Verwendung ist verboten.

Sicherheitshinweise

SICHERHEIT IST KEIN ZUFALL

und …

FERNGESTEUERTE MODELLE SIND KEIN

SPIELZEUG

… denn auch kleine Modelle können durch unsach-

gemäße Handhabung erhebliche Sach- und / oder

Personenschäden verursachen.

Technische Defekte elektrischer oder mechanischer Art

können zum unverhofften Anlaufen des Motors und/oder

zu herumfliegenden Teilen führen, die Sie erheblich

verletzen können!

Kurzschlüsse jeglicher Art sind unbedingt zu vermeiden!

Durch Kurzschluss können nicht nur Teile der Fernsteu-

erung zerstört werden, sondern je nach dessen Umstän-

den und dem Energiegehalt des Akkus besteht darüber

hinaus akute Verbrennungs- bis Explosionsgefahr.

Alle durch einen Motor angetriebenen Teile wie Luft- und

Schiffsschrauben, Rotoren bei Hubschraubern, offene

Getriebe usw., stellen eine ständige Verletzungsgefahr

dar und dürfen deshalb keinesfalls berührt werden!

Eine schnell drehende Luftschraube kann z. B. einen

Finger abschlagen! Achten Sie darauf, dass auch kein

sonstiger Gegenstand mit angetriebenen Teilen in

Berührung kommt!

Bei angeschlossenem Antriebsakku oder laufendem

Motor gilt: Halten Sie sich niemals im Gefährdungsbe-

reich des Antriebs auf!

Die Programmierung des Senders darf daher nur bei

ausgeschalteter Empfangsanlage erfolgen.

Schützen Sie alle Geräte vor Staub, Schmutz, Feuch-

tigkeit und anderen Fremdteilen. Setzen Sie diese

niemals Vibrationen sowie übermäßiger Hitze oder

Kälte aus. Der Fernsteuerbetrieb darf nur bei „norma-

len“ Außentemperaturen durchgeführt werden, d. h., in

einem Bereich von - 15° C bis + 55°C. Vermeiden Sie

Stoß- und Druckbelastung. Überprüfen Sie die Geräte

stets auf Beschädigungen an Gehäusen und Kabeln.

Beschädigte oder nass gewordene Geräte, selbst

wenn sie wieder trocken sind, nicht mehr verwenden!

Es dürfen nur die von uns empfohlenen Komponenten

und Zubehörteile verwendet werden. Verwenden Sie

immer nur zueinander passende, original GRAUPNER

Steckverbindungen gleicher Konstruktion und gleichen

Materials sowie original GRAUPNER Steckquarze des

betreffenden Frequenzbandes. Achten Sie beim Verle-

gen der Kabel darauf, dass diese nicht auf Zug belastet,

übermäßig geknickt oder gebrochen sind. Auch sind

scharfe Kanten eine Gefahr für die Isolation. Achten Sie

darauf, dass alle Steckverbindungen fest sitzen. Beim

Lösen der Steckverbindung nicht an den Kabeln ziehen.

Es dürfen keinerlei Veränderungen an den Geräten

durchgeführt werden. Vermeiden Sie Verpolungen und

Kurzschlüsse jeglicher Art, die Geräte sind dagegen

nicht geschützt.

Einbau der Empfangsanlage und Verlegen der

Empfangsantenne

Der Empfänger wird stoßgesichert in Schaumgummi

gelagert, im Flugmodell hinter einem kräftigen Spant

bzw. im Auto- oder Schiffsmodell gegen Staub und

Spritzwasser geschützt, untergebracht.

Der Empfänger darf an keiner Stelle unmittelbar am

Rumpf oder Chassis anliegen, da sonst Motorerschüt-

terungen oder Landestöße direkt auf ihn übertragen

werden. Beim Einbau der Empfangsanlage in ein Modell

mit Verbrennungsmotor alle Teile immer geschützt

einbauen, damit keine Abgase oder Ölreste eindringen

können. Dies gilt vor allem für den meist in der Aussen-

haut des Modells eingebauten EIN- / AUS-Schalter.

Den Empfänger so festlegen, dass die Antenne und die

Anschlusskabel zu den Servos und zum Stromversor-

gungsteil locker liegen.

Die Empfängerantenne ist direkt am Empfänger

angeschlossen. Die Länge beträgt ca. 100 cm und darf

nicht gekürzt oder verlängert werden. Die Antenne sollte

möglichst weit weg von Elektromotoren, Rudermaschi-

nen, metallischen Gestängen, Strom führenden Leitun-

gen usw. verlegt werden. Verlegen Sie die Antenne aber

niemals exakt geradlinig, sondern winkeln Sie diese

beim Flächenmodell, z. B. über das Höhenruder, am

Ende ca. 10 ... 15 cm L-förmig ab, um Empfangslöcher

beim Fliegen zu vermeiden. Falls dies nicht möglich ist,

sollten Sie bereits im Rumpf das Antennenkabel auf

einem kurzen Stück, z. B. in Empfängernähe, S-förmig

verlegen.

Sicherheitshinweise

Einbau der Servos

Servos stets mit den beigefügten Vibrationsdämpfer-

gummis befestigen. Nur so sind diese vor allzu harten

Vibrationsschlägen einigermaßen geschützt.

Einbau der Gestänge

Grundsätzlich muss der Einbau so erfolgen, dass die

Gestänge frei und leichtgängig laufen. Besonders

wichtig ist, dass alle Ruderhebel ihre vollen Ausschläge

ausführen können, also nicht mechanisch begrenzt

werden.

Um einen laufenden Motor jederzeit anhalten zu kön-

nen, muss das Gestänge so eingestellt sein, dass das

Vergaserküken ganz geschlossen wird, wenn Steuer-

knüppel und Trimmhebel in die Leerlaufendstellung

gebracht werden.

Achten Sie darauf, dass keine Metallteile, z. B. durch

Ruderbetätigung, Vibration, drehende Teile usw. anei-

nander reiben. Hierbei entstehen so genannte Knackim-

pulse, die den Empfänger stören.

Zum Steuern die Senderantenne immer ganz aus-

ziehen

In geradliniger Verlängerung der Senderantenne bildet

sich nur eine geringe Feldstärke aus. Es ist demnach

falsch, mit der Antenne des Senders auf das Modell zu

„zielen“, um die Empfangsverhältnisse günstig zu beein-

flussen. Bei gleichzeitigem Betrieb von Fernlenkanlagen

auf benachbarten Kanälen sollen die Piloten in einer

losen Gruppe beieinander stehen. Abseits stehende

Piloten gefährden sowohl die eigenen als auch die

Modelle der anderen.

Überprüfung vor dem Start

Befinden sich mehrere Modellsportler am Platz, verge-

wissern Sie sich vorher davon, dass Sie als Einziger auf

dem von Ihnen benützten Kanal senden, ehe Sie Ihren

Sender einschalten.

Die Doppelbelegung eines Frequenzkanals verursacht

Störungen und kann andere Modelle zum Absturz

bringen.

Bevor

Sie den Empfänger einschalten, vergewissern

Sie sich, dass der Gasknüppel auf Stopp / Leerlauf

steht.

Immer zuerst den Sender einschalten und dann erst

den Empfänger.

Immer zuerst den Empfänger ausschalten und dann

erst den Sender.

Wenn diese Reihenfolge nicht eingehalten wird, also der

Empfänger eingeschaltet ist, der dazugehörige Sender

jedoch auf „AUS“ steht, kann der Empfänger durch an-

dere Sender, Störungen usw. zum Ansprechen gebracht

werden. Das Modell kann sich in der Folge unkontrolliert

in Bewegung setzen und dadurch Sach- oder Personen-

schäden verursachen. Ebenso können Rudermaschinen

in Anschlag laufen und Getriebe, Gestänge, Ruder usw.

beschädigen.

Insbesondere bei Modellen mit

mechanischem Kreisel

gilt:

Bevor Sie Ihren Empfänger ausschalten: Stellen Sie

durch Unterbrechen der Energieversorgung sicher, dass

der Motor nicht ungewollt hochlaufen kann.

Der auslaufende Kreisel erzeugt oftmals so viel Span-

nung, dass der Empfänger gültige Gas-Signale erkennt.

Daraufhin kann der Motor unbeabsichtigt anlaufen!

Reichweitetest

Vor jedem Einsatz korrekte Funktion und Reichweite

überprüfen. Dazu aus entsprechendem Abstand vom

Modell kontrollieren, ob alle Ruder einwandfrei funktio-

nieren und in der richtigen Richtung ausschlagen.

Diese Überprüfung bei laufendem Motor wiederholen,

während ein Helfer das Modell festhält.

Modellbetrieb Fläche - Heli - Schiff - Auto

Überfliegen Sie niemals Zuschauer oder andere Piloten.

Gefährden Sie niemals Menschen oder Tiere. Fliegen

Sie niemals in der Nähe von Hochspannungsleitungen.

Betreiben Sie Ihr Modell auch nicht in der Nähe von

Schleusen und öffentlicher Schifffahrt. Betreiben Sie

Ihr Modell ebenso wenig auf öffentlichen Straßen und

Autobahnen, Wegen und Plätzen etc..

Kontrolle Sender- und Empfängerbatterie

Spätestens, wenn bei sinkender Sender-Batterie-

Spannung eine Anzeige im Display erscheint und ein

akustisches Warnsignal abgegeben wird, ist der Betrieb

sofort einzustellen und der Senderakku zu laden.

Kontrollieren Sie regelmäßig den Zustand insbesonde-

re der Empfängerbatterie. Warten Sie nicht so lange,

bis die Bewegungen der Rudermaschinen merklich

langsamer geworden sind! Ersetzen Sie verbrauchte

Batterien rechtzeitig. Es sind stets die Ladehinweise

des Akkuherstellers zu beachten und die Ladezeiten

unbedingt genau einzuhalten. Laden Sie Akkus niemals

unbeaufsichtigt auf. Versuchen Sie niemals, Trockenbat-

terien aufzuladen (Explosionsgefahr).

Alle Akkus müssen vor jedem Betrieb geladen werden.

Um Kurzschlüsse zu vermeiden, zuerst die Bananen-

stecker der Ladekabel polungsrichtig am Ladegerät

anschließen, dann erst Stecker des Ladekabels an

den Ladebuchsen von Sender und Empfängerakku

anschließen.

Trennen Sie immer alle Stromquellen von ihrem Modell,

wenn Sie es längere Zeit nicht mehr benützen wollen.

Sicherheitshinweise

Kapazität und Betriebszeit

Für alle Stromquellen gilt: Die Kapazität verringert sich

mit jeder Ladung. Bei niedrigen Temperaturen nimmt

die Kapazität stark ab, daher sind die Betriebszeiten

bei Kälte kürzer. Häufiges Laden oder Benutzen von

Batteriepflegeprogrammen können zu allmählicher Ka-

pazitätsminderung führen, deshalb sollten Stromquellen

spätestens alle 6 Monate auf Kapazität überprüft und

bei deutlichem Leistungsabfall ersetzt werden.

Erwerben Sie nur Original GRAUPNER Akkus!

Entstörung von Elektromotoren

Zu einer technisch einwandfreien Anlage gehören ent-

störte Elektromotoren, da alle Elektromotoren zwischen

Kollektor und Bürsten Funken erzeugen, die je nach Art

des Motors die Funktion der Fernlenkanlage mehr oder

weniger stören. In Modellen mit Elektroantrieb muss

jeder Motor daher sorgfältig entstört werden.

Entstörfilter unterdrücken solche Störimpulse weit-

gehend und sollen grundsätzlich eingebaut werden.

Beachten Sie die entsprechenden Hinweise in der

Bedienungs- und Montageanleitung des Motors.

Weitere Details zu den Entstörfiltern siehe GRAUPNER

Hauptkatalog FS.

Servo-Entstörfilter für Verlängerungskabel

Best.-Nr.: 1040

Das Servo-Entstörfilter ist bei Verwendung überlanger

Servokabel erforderlich. Dadurch entfällt das Nachstim-

men des Empfängers. Das Filter wird direkt am Empfän-

gereingang angeschlossen. In kritischen Fällen kann ein

zweites Filter am Servo angeordnet werden.

Einsatz elektronischer Fahrtregler

Die richtige Auswahl eines elektronischen Fahrtreglers

richtet sich vor allem nach der Größe des verwendeten

Elektromotors. Um ein Überlasten/Beschädigen des

Fahrtreglers zu verhindern, sollte die Strombelastbarkeit

des Fahrtreglers mindestens die Hälfte des maximalen

Blockierstromes betragen.

Besondere Vorsicht ist bei so genannten Tuning Motoren

angebracht, die auf Grund ihrer niedrigen Windungs-

zahlen im Blockierfall ein Vielfaches ihres Nennstromes

aufnehmen und somit den Fahrtregler zerstören können.

Elektrische Zündungen

Auch Zündungen von Verbrennungsmotoren erzeugen

Störungen, die die Funktion der Fernsteuerung negativ

beeinflussen können. Versorgen Sie elektrische Zün-

dungen immer aus einer separaten Batterie. Verwenden

Sie nur entstörte Zündkerzen, Zündkerzenstecker und

abgeschirmte Zündkabel. Halten Sie mit der Empfangs-

anlage ausreichenden Abstand zu einer Zündanlage.

Achtung:

Der Betrieb der Fernsteueranlage ist nur auf den in den

jeweiligen Ländern zugelassenen Frequenzen /

Kanälen zulässig. Entsprechende Angaben finden

Sie im Abschnitt „zulässige Betriebsfrequenzen“. Das

Benutzen der Fernsteueranlage auf davon abweichen-

den Frequenzen/Kanälen ist verboten und wird von den

jeweiligen Behörden entsprechend geahndet.

Statische Aufladung

Die Funktion des Senders, wird durch die bei Blitz-

schlägen entstehenden magnetischen Schockwellen

in der Funktion gestört, auch wenn das Gewitter noch

kilometerweit entfernt ist.

Deshalb bei Annäherung

eines Gewitters, sofort den Flugbetrieb einstellen!

Durch statische Aufladung besteht Lebensgefahr!

Pflegehinweise

Reinigen Sie Gehäuse, Stabantenne etc. niemals mit

Reinigungsmitteln, Benzin, Wasser und dergleichen,

sondern ausschließlich mit einem trockenen, weichen Tuch.

Komponenten und Zubehör

Die Firma GRAUPNER GmbH & Co. KG als Hersteller

empfiehlt, Komponenten und Zubehörprodukte zu ver-

wenden, die von GRAUPNER auf Tauglichkeit, Funktion

und Sicherheit geprüft, freigegeben sind. GRAUPNER

übernimmt für Sie die Produktverantwortung.Die Fa.

GRAUPNER übernimmt für nicht freigegebene Teile

oder Zubehörprodukte von anderen Herstellern keine

Haftung und kann nicht jedes einzelne Fremdprodukt

beurteilen, ob es ohne Sicherheitsrisiko eingesetzt

werden kann.

Haftungsausschluss/Schadenersatz

Sowohl die Einhaltung der Montage- und Betriebsan-

leitung als auch die Bedingungen und Methoden bei

Installation, Betrieb, Verwendung und Wartung der Fern-

steuerkomponenten können von der Fa. GRAUPNER

nicht überwacht werden. Daher übernimmt auch die Fa.

GRAUPNER keinerlei Haftung für Verluste, Schäden

oder Kosten, die sich aus fehlerhafter Verwendung

und Betrieb ergeben oder in irgendeiner Weise damit

zusammenhängen.Soweit gesetzlich zulässig, ist die

Verpflichtung der Fa. GRAUPNER zur Leistung von

Schadensersatz, gleich aus welchem Rechtsgrund,

begrenzt auf den Rechnungswert der an dem scha-

densstiftenden Ereignis unmittelbar beteiligten Wa-

renmenge der Fa. GRAUPNER. Dies gilt nicht, soweit

die Fa. GRAUPNER nach zwingenden gesetzlichen

Vorschriften wegen Vorsatzes oder grober Fahrlässigkeit

unbeschränkt haftet.

Einführung

Computer System mx-12

6-Kanal Digital-Proportional-Fernlenkset

Durch Spitzentechnologie optimiertes Computer-

Fernsteuersystem mit 10 Modellspeichern.

Hohe Funktionssicherheit durch modernes Com-

putersystem. Problemlose Programmierung durch

vereinfachte Rotary-Programmiertechnik.

Ein kontrastreiches Grafik-Display ermöglicht die

präzise Anzeige von Batteriespannung des Sender-

akkus, Modulationsart, Modelltyp, Modellnamen,

Modellspeicher-Nummer, Einstelldaten, Drossel- und

Pitch-Kurven sowie Modellbetriebszeit.

•

Universell einsetzbares Fernlenksystem voll ausge-

baut

•

Hochwertiges Fernlenksystem für F3A-, F3B-, F3C-,

F3E-, Delta- und V-Leitwerk-Modelle. Auf 6 Steuer-

funktionen, 4 proportional, trimmbar, 2 schaltbar, voll

ausgebaut

•

Komfort-Mode-Selector zur einfachen Umschaltung

des Betriebs-MODES 1-4 (Gas rechts/links).

Alle Mixer-, Einstell- und Reverse- Speicherdaten

werden automatisch mit umgestellt.

•

Komfortable Flächenmischer-Programme:

DIFFERENTIAL-FLAPERON

(Querruder-Differential-Mix)

ELEVON (Delta, Querruder-Höhe-Mix),

V-TAIL (V-Leitwerk, Höhe-Seite-Mix)

•

Komfortable Taumelscheiben-Programme:

SWASHPLATE TYPE (Taumelscheibe 1 Servo, 2

Servos 180°, 3 Servos 120°, 3 Servos 90°

•

10 Modellspeicher mit Übernahme aller wichtigen

Programm- und Einstellparameter

•

Kompatibilität mit FM und FMsss- (PPM) sowie

SPCM-Empfangsanlagen

•

Ein kontrastreiches Multi-Data-Display ermöglicht

eine präzise Kontrolle, auch bei grellem Sonnenlicht,

der im Senderdisplay angezeigten Funktionen, z.B.

Eingabedaten von Mixer-Funktionen, Einstellwerten,

Drehrichtungen, Trimmwerten, Programminformation

bei Multi-Funktionsprogrammen sowie der Betriebs-

spannung des Senderakkus.

•

Vorhandene Mixsysteme sowie exakt einstellbare

End- und Mittenpositionen ermöglichen die Verwen-

dung des Systems für den anspruchsvollen Anwen-

der im Flug-, Schiffs -und Car-Modell-Bereich.

•

REVERSE-Funktion für 6 Servos programmierbar

•

MONIT Servoweg Monitor für 6 Servos

Beschreibung des Fernsteuersystems

•

MODEL NAME und Modell-Nummer getrennt pro-

grammierbar

•

MODULATION PPM/SPCM umstellbar

•

DUAL RATE/EXPO auf 2-Wege-Position zwischen 5

und 125% für 3 Servofunktionen programmier- und

schaltbar

•

DIFFERENTIAL FLAPERON (Differential-Quer-

ruder- Mix)

•

SUB-Trim-Memorysystem zur Mittenverstellung al-

ler Servos und Anpassung älterer Fabrikate oder

Servos mit ungenormter Mitte

•

TRAVEL ADJUST getrennte Weg-Verstellung für

beide Endausschläge aller Servos. Verstellbereich

von 0 - 150%. Mit der neuartigen Einstellung ist

es möglich, symmetrische und asymmetrische

Servowege zu programmieren, z.B. bei Verzug einer

Tragfläche o.ä. Anwendungsfällen.

•

DSC-Buchse zum Anschluss für Flugsimulator

•

Integriertes optisches und akustisches Alarmsystem

für Sender- und Back-Up-Lithium-Batterie

Die Sets enthalten:

Microcomputer-Sender mx-12 mit eingebautem NiMH-

Akku 8 NH-1700 TX, Empfänger R 700 der entspre-

chenden Frequenz, Quarzpaar aus dem entspre-

chendem Frequenzband, Servo C 577, Schalterkabel,

Batteriehalterung für Empfangsanlage

Best.-Nr.

4722

35 MHz-Band

Best.-Nr.

4722.B

35 MHz B-Band

Best.-Nr.

4723

40 MHz-Band

Best.-Nr.

4723.41*

41 MHz-Band

*Nur für Export!

Übertragungssystem

FM / FMsss (PPM) und SPCM

Quarze FMsss T

35 MHz-Band; Best.-Nr. 3864.61 - .80

40 MHz-Band; Best.-Nr. 4064.50 - .92

41 MHz-Band; Best.-Nr. 4164.400 - .420

Kanalraster

10 kHz

Steuerfunktion max.

Kanalimpulszeit

1,5ms +/- 0,5 ms, inkl. Trimmung

Antenne

Teleskopantenne, zehngliedrig, ca. 1150 mm lang

Betriebsspannung

9,6 ... 12 V

Stromaufnahme ca.

175 mA

Abmessungen ca.

190 x 195 x 85 mm

Gewicht ca.

870 g mit Senderbatterie

Technische Daten Sender mx-12

Zubehör

Best.-Nr

. Beschreibung

Best.-Nr. Beschreibung Best.-Nr

1121

Umhängeriemen, 20mm breit

Umhängeriemen, 30mm breit

4179.1

Lehrer/Schüler Kabel für mx-12

Für die Kombination von Graupner

Handsendern mit DSC-Buchse

3290.8

Lehrer/Schüler Kabel für mx-12

Für die Kombination von Graupner

mc-... Sendern mit Lehrerbuchse

Ersatzteile

Best.-Nr

. Beschreibung

Best.-Nr. Beschreibung Best.-Nr

3100.6

Teleskopantenne für Sender mx-12

Betriebsspannung

4,8 ... 6 V

Stromaufnahme ca.

13 mA

Kanalraster

10 kHz

Empfindlichkeit ca.

10 µV

Ansteckbare Servos

Temperaturbereich ca.

-15° ... + 55° C

Antennenlänge ca.

950mm

Abmessungen ca.

47 x 25 x16 mm

Gewicht ca.

16 g

Technische Daten R700 Empfänger

Laden des Senderakkus

Die wiederaufladbare Senderbatterie kann über die

seitlich am Sender angebrachte Ladebuchse gela-

den werden.

Der Sender muss während des ganzen Ladevorgangs

auf „OFF“ (AUS) geschaltet sein. Niemals den Sender

einschalten, solange er mit dem Ladegerät verbun-

den ist! Eine auch nur kurzzeitige Unterbrechung des

Ladevorgangs kann die Ladespannung derart ansteigen

lassen, dass der Sender durch Überspannung sofort

beschädigt oder ein erneuter Ladestart ausgelöst und

der Akku u. U. total überladen wird.

Achten Sie deshalb auch immer auf einen sicheren

und guten Kontakt aller Steckverbindungen. Eine,

wenn auch nur kurze Unterbrechung aufgrund eines

Wackelkontakts führt unweigerlich zu Fehlfunktio-

nen am Ladegerät.

Polarität der mx-12 Ladebuchse

Die auf dem Markt befindlichen Ladekabel anderer Her-

steller weisen oft abweichende Polaritäten auf. Verwen-

den Sie deshalb nur original GRAUPNER-Ladekabel.

Ladestrom

Um Schäden am Sender zu verhindern, darf der Lade-

strom ohne Ladekreissicherung max. 500 mA (0,5 A)

und mit Ladekreissicherung max. 1,5 A betragen.

Hinweise zur Aufladung des Senderakkus mit einem

Automatik-Ladegerät

• Es sind stets die Ladeanweisungen des Ladegeräte

sowie des Akkuherstellers einzuhalten.

• Vergewissern Sie sich durch einige Probeladungen

von der einwandfreien Funktion der Abschaltauto-

matik bei Automatik-Ladegeräten.

Dies gilt insbesondere, wenn Sie den serienmäßig

eingebauten NiMH-Akku mit einem Automatik-Lade-

gerät für NiCd-Akkus aufladen wollen.

Passen Sie ggf. die Delta-Peak Abschaltspannung

an, sofern das verwendete Ladegerät diese Option

erlaubt.

• Der Ladestrom muss mit der manuellen Ladestrom-

wahl des Ladegerätes eingestellt werden, um sicher

zu stellen, dass der max. Ladestrom niemals 1,5 A

übersteigen kann!

Niemals dem Ladegerät die automatische Lade-

stromwahl überlassen!

• Führen Sie keine Akku-Entladungen oder Akku-

pflegeprogramme über die Ladebuchse durch!

Die Ladebuchse ist für diese Verwendung nicht

geeignet!

• Soll der Senderakku mit mehr als 1,5 A geladen

werden, muss dieser unbedingt aus dem Sender-

inneren entnommen werden, um mögliche Schä-

den durch Überhitzung im Sender zu vermeiden.

Standard-Ladegeräte

Best.-Nr. 6422 Minilader 2

Best.-Nr. 6427 Multilader 3

Best.-Nr. 6426 Multilader 6E*

Best.-Nr. 6428 Turbomat 6 Plus*

Best.-Nr. 6429 Turbomat 7 Plus*

Automatik-Ladegeräte mit speziellen NiMH-Ladepro-

grammen

Best.-Nr. 6419 Ultramat 5*, **

Best.-Nr. 6410 Ultramat 10*

Best.-Nr. 6412 Ultramat 12*, **

Best.-Nr. 6417 Ultramat 25*, **

Best.-Nr. 6416 Ultra Duo Plus 30*, **

* Für die Aufladung ist zusätzlich für den Sender das Ladekabel Best.-Nr. 3022, für

Empfängerakku Best.-Nr. 3021 erforderlich.

** 12-V-Ladestromquelle erforderlich

Umstellen der Proportionalgeber

Beide Steuerknüppel können von neutralisierend auf

nicht neutralisierend umgestellt werden: Sender öffnen

und an dem entsprechenden Neutralisationshebel die

Feder aushängen. Klemmen Sie zur Sicherheit die

Senderbatterie vorher ab.

Den Neutralisationsrückstellhebel hochklappen, aushän-

gen und zusammen mit der Feder sorgfältig für den Fall

aufbewahren, dass das Steuerknüppelaggregat wieder

auf „neutralisierend“ umgestellt werden soll.

Die Gängigkeit des Steuerknüppels kann von weich

bis hart über 1 oder 2 Bremsfedern eingestellt werden.

Die Bremsfeder wird an den beiden Stehbolzen, die zur

Senderplatine zeigen, befestigt. Die Federkraft lässt sich

an der Seite des Messingstehbolzens anpassen.

Der Einbau der Bremsfeder auf der anderen Seite

erfolgt in gleicher Weise.

Keinesfalls Lötstellen auf der Senderplatine mit

metallischen Gegenständen berühren!

Senderbeschreibung

Bedienelemente am Sender

Antenne

Schwebeflug-Pitch-Trimmung (für Heli)

Flap Trim (für Flächenmodell)

Autorotations-Schalter (für Heli)

Flap Mixing SW (für Flächenmodell)

Höhenruder (Nick) D/R

Schalter

Trainer Schalter

linker Knüppel

Trimmung

EIN/AUS-Schalter

Eingabetaste

LCD Display

Eingabetaste

Trimmung

rechter Knüppel

Querruder- D/R

Schalter (Roll)

Flugphasenschalter

(für HELI) bzw.

Fahrwerk (für HELI+

Flächenmodell)

Motor AUS-

Schalter

für Tragegriff

Schwebegas-Trimmung

(für Heli)

Trimm-Schalter

(for Flächenmodell)

Öse für Trage-

riemen

Einstellen der Steuerknüppel-Länge

Zum Einstellen der Länge der Steuerknüppel benötigen

Sie einen 2mm Inbusschlüssel (im Lieferumfang des

mx-12-Senders enthalten), mit dem Sie die Stellschrau-

be lösen können. Drehen Sie dazu den Schlüssel

entgegen dem Uhrzeigersinn. Anschließend drehen Sie

den Knüppel selbst im Uhrzeigersinn, um den Knüppel

zu verkürzen, oder dagegen, um diesen zu verlängern.

Sobald die Knüppellänge so eingestellt ist, daß sie

zu Ihrem Flugstil paßt, ziehen Sie die 2mm-Schraube

wieder fest.

Sollten Sie dennoch einen Knüppel in einer anderen

Länge benötigen, so erkundigen Sie sich im guten Fach-

handel nach dem GRAUPNER Knüppelsortiment.

Befestigen des Sendertragegurts

An der Oberseite des mx-12-Senders finden Sie eine

Befestigungsöse, an der Sie einen Tragegurt anbringen

können. Dieser Haltepunkt ist so ausgerichtet, daß

der Sender optimal ausbalanciert ist, wenn er am Gurt

hängt.

Stellschraube

Festdrehen

Lockern

Senderbeschreibung

Sender-Rückseite

Senderquarz

DSC/Buchse für

Trainerbetrieb

Batteriefach-Abdeckung

Ladebuchse für

Senderakku

(Graupner 8NH-1700 TX

Best-Nr. 3414 beiliegend)

links horizontal

links vertikal

rechts vertikal

rechts horizontal

Nicht berühren!

PCB

Einstellen der Federspannung

am Knüppel

Einstellen der Federspannung am Knüppel

Akku sowie 6 Schrauben an der Unterseite des

Senders entfernen. Unterschale abnehmen, dabei be-

achten, daß keine elektronischen Bauteile beschädigt

werden. Jede Schraube auf gewünschte Spannung ein-

stellen (im Uhrzeigersinn für stärkeren Druck, dagegen

für schwächeren Druck).

Achten Sie beim Einstellen der Rasterspannung darauf,

daß die Stellschraube nicht nach Abschluß des Einstell-

vorgangs die PC-Grundplatine berührt.

Gasknüppel

Die Voreinstellung für den Gasknüppel ist die Raster-

führung. Wenn Ihnen diese Einstellung nicht zusagt,

können Sie sie mit den nachfolgenden Arbeitsschritten

ändern. Sie benötigen dazu einen Kreuzschlitzschrau-

bendreher und eine Flachzange.

1. Den Senderquarz an der Rückseite des Senders

abziehen, dazu die Laschen nach innen drücken.

2. Batteriefach-Deckel leicht nach innen drücken

und abnehmen, Batterie entnehmen.

3. Die Schrauben an den Gehäuseecken heraus-

drehen, ebenso die beiden Schrauben des

Antennensockels.

4. Die beiden Hälften der Senderschale vorsichtig

trennen, ausgehend von der Unterseite.

5. Für einen leichteren Zugriff die beiden mehrpoligen

Kabelstecker abziehen.

6. An der linken Seite der linken Knüppeleinheit sitzt

ein schwarzer Kunststoffhebel mit Feder zur Knüp-

pelrückstellung - im Zweifelsfall durch Bewegen des

Knüppels lokalisieren und die Feder mit der Zange

aushängen.

7. Den Hebel zur Mitte schieben (evtl. Knüppel be-

Vorsicht

Das Akkukabel ist so kodiert, daß es

nur in einer Richtung eingesteckt wer-

den kann. Keine Gewalt anwenden!

Autres manuels pour MX-12 - PROGRAMMATION

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels GRAUPNER Télécommande

GRAUPNER

GRAUPNER HOT TG/mz-12 Manuel utilisateur

GRAUPNER

GRAUPNER XS-6 FM RACE synthesizer Manuel utilisateur

GRAUPNER

GRAUPNER X-8E Manuel utilisateur

GRAUPNER

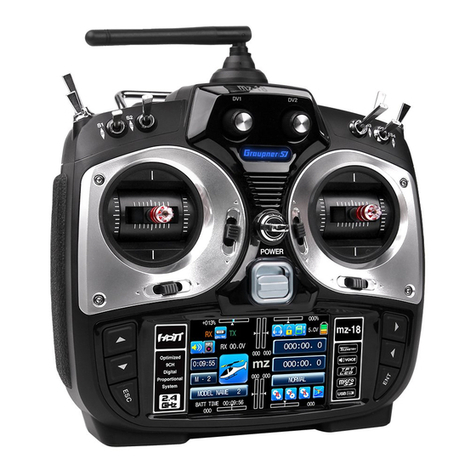

GRAUPNER S1005 Manuel du propriétaire

GRAUPNER

GRAUPNER MC-20 HoTT Manuel du propriétaire

GRAUPNER

GRAUPNER X-8N Manuel utilisateur

GRAUPNER

GRAUPNER Kingpad mc-edition mc-26 Manuel du propriétaire

GRAUPNER

GRAUPNER mx-20 Hott Manuel du propriétaire

GRAUPNER

GRAUPNER MZ-10 HOTT Manuel utilisateur

GRAUPNER

GRAUPNER mz-24 PRO Manuel du propriétaire

GRAUPNER

GRAUPNER HoTT mz-8P Manuel utilisateur

GRAUPNER

GRAUPNER X-306 FM Manuel utilisateur

GRAUPNER

GRAUPNER 33124 Manuel utilisateur

GRAUPNER

GRAUPNER S1024 Manuel utilisateur

GRAUPNER

GRAUPNER mz-10c Manuel utilisateur

GRAUPNER

GRAUPNER X-4S HoTT SJ Manuel utilisateur

GRAUPNER

GRAUPNER mz-24 PRO Manuel du propriétaire

GRAUPNER

GRAUPNER MC-32EX Manuel utilisateur

GRAUPNER

GRAUPNER mx-16 HOTT Manuel du propriétaire

GRAUPNER

GRAUPNER mz-24 PRO Manuel du propriétaire

GRAUPNER

GRAUPNER MX-12 - PROGRAMMATION Manuel du propriétaire

GRAUPNER

GRAUPNER S1038 Manuel utilisateur

GRAUPNER

GRAUPNER HoTT MC-16 Series Manuel du propriétaire

GRAUPNER

GRAUPNER mz-12PRO HoTT Manuel utilisateur

Manuels Télécommande populaires d'autres marques

Panasonic

Panasonic EUR7622KB0 Manuel utilisateur

Bang & Olufsen

Bang & Olufsen Beo4 Manuel utilisateur

Sunwave Tech.

Sunwave Tech. RemoteComm SRC-7000 Manuel utilisateur

Multiplex

Multiplex PROFI TX 9 Manuel utilisateur

One Remote

One Remote RMB4 Manuel utilisateur

FUTABA

FUTABA 9ZAP - PART2 Manuel utilisateur

HR Matic

HR Matic HR MULTI 3 Manuel utilisateur

Yamaha

Yamaha ACC-GNRST-30-20 Manuel utilisateur

EisSound

EisSound KBSOUND Manuel utilisateur

Marantz

Marantz RC101 Manuel utilisateur

Conrad

Conrad FS20 TC6 Manuel utilisateur

Anritsu

Anritsu MP1777A Manuel utilisateur

Niles

Niles WVC100 Guide de dépannage

RCA

RCA RCU1300 Manuel utilisateur

Bang & Olufsen

Bang & Olufsen BEO6 Manuel utilisateur

GE 94901 Manuel utilisateur

Onbon

Onbon YQ1-75 Manuel utilisateur

FUTABA

FUTABA R7108SB Instructions d'installation
