Godox UL150IIBi Manuel utilisateur

双色温静音LED摄影灯

Bi-color Silent LED Light

说明手册

Instruction Manual

深圳市神牛摄影器材有限公司

地址: 深圳市宝安区福海街道塘尾社区耀川工业区厂房2栋电话: 0755-29609320(8062)

传真: 0755-25723423 邮箱: godox@godox.com

www.godox.com

Made in China

705-U152BY-00

Add.: Building 2, Yaochuan Industrial Zone,Tangwei Community, Fuhai Street, Bao’ an District, Shenzhen

518103, China Tel: +86-755-29609320(8062) Fax: +86-755-25723423 E-mail: [email protected]m

GODOX Photo Equipment Co., Ltd.

合格证

QC PASS

神牛微信公众号

Wechat

Ofﬁcial Account

重要的安全说明及注意事项

保存这些说明

首先作为最基本原则：本产品为专业灯光布景设备，应由专业灯光师使用或

在专业人士指导下使用。使用时必须始终遵循基本的安全预防措施，具体安

全预防措施如下：

使用前必须阅读并理解产品说明书。

专业灯具，禁止儿童使用。当儿童靠近时，家长或陪护人必须密切监督，以

免儿童因碰撞灯具或私用灯具造成人身伤害。

本灯具并非普通照明灯具，不可用于普通照明，任何有过眼部损伤或眼部

敏感的人群均应避免使用本灯具。

灯具点亮时，必须小心使用，禁止接触高温部件，如LED灯珠，以免造成灼

伤。

灯具点亮时，任何情况下均禁止直视灯珠。应该在专业灯光师指导下使用

强光，任何情况下避免长时间处于强光环境，如引起眼睛不适，请及时关

闭灯具，暂停使用，请及时就医。

倘灯珠损坏或因热变形，应停止使用，并及时联系制造商、服务代理商或

合格的维修人员更换灯珠，以免发生意外。

本产品仅适用于－20℃-40℃工作环境温度及正常湿度环境下使用。

请勿使用损坏的设备或设备配件，待专业维修人员检查维修，确认设备正

常方可使用。

在使用过程中，如果本产品由于跌落、受到挤压或遭受强烈冲击而造成外

壳破裂的，请勿继续使用，以免因接触到内部电子元件而受到电击伤害。

如需要延长线，请使用额定电流≥该设备额定电流的延长线。如延长线额

定电流小于该设备，可能导致过热。

部分产品电源线较长，请合理放置电源线，使其处于安全位置。避免电源

线接触过热物体表面、避免放置不当导致拉扯损坏或绊倒现场人员。请使

用本厂原装电源线，如使用非本厂电源线导致产品损坏，概不在本厂维修

范围内。

在清洁和维修之前，请务必从电源插座上拔下该设备插头。不使用时，禁止

拉扯电源线以将设备插头从电源插座中拔出。正常断电，应是用手抓住该

设备插头两端，将插头从电源插座中拔出。此设备需连接到接地插座中。

10.

11.

12.

本设备没有防水性能，请让设备保持干燥，请勿将本设备浸入水中或其他

液体中。设备需安装在干燥且通风处，避免在雨天、潮湿、多尘或过热环境

下使用。请勿将任何物体置于灯具上或使液体流入灯具内部，以免发生意

外。

请勿私自拆卸产品，如产品出现故障，须由本公司或授权的维修人员进行

检查维修。

存放本设备之前，请确保设备已完全冷却。存放时，将电源线从设备上拔

出。设备应放置于设备便携包内或通风干燥处。

请勿将设备放置在酒精、汽油等易燃易挥发的溶剂附近。

本厂不推荐的产品附件，请勿使用，以免导致火灾、触电或人身伤害。

清洁本设备时，请勿用湿布擦拭，请用干布，软布擦拭设备污垢。

设备使用前，请注意将保护罩取下。

本产品已通过ROHS，CE，和FCC认证，请参考相关国家标准使用和操作。

安全说明依据本厂严格测试制定，设备设计和规格如有变更，恕不另行通

知。客户可以上神牛官网查看最新的电子版说明，了解产品最新资讯。

部分产品内置锂电池。此类产品请使用专用的充电器进行充电，并且按正

确的操作说明，在规定的电压、温度范围内使用。

部分产品使用电池供电。此类产品请勿使用说明书中未指定的任何电池、

电源或附件。请将电池和其他附件置于儿童及婴幼儿无法触及之处。如果

儿童或婴幼儿吞下电池或附件，请立刻就医。如果电池漏液、变色、变形、

冒烟或发出异味，请立刻将其取出。在取出过程中请小心，以免烫伤。如果

继续使用，可能会引起火灾、触电或皮肤烫伤。请勿使用任何变形或改造

过的电池。请勿拆卸或改造本产品或电池。请勿加热电池或焊接电池。请

勿让电池与火或水接触。请勿让电池受到强烈的外力撞击。请勿将电池的

正负端错误插入，或将新旧电池或不同类型的电池混合使用。

—年保修期，消耗品电池、适配器、电源线等配件不在此保修范围内。

经发现，擅自检修设备，将取消一年保修期，维修需要收取相关费用。

对于不规范操作引起的机器故障不在保修范围内。

13.

14.

15.

16.

17.

18.

19.

20.

21.

22.

23.

24.

25.

26.

前言

感谢您购买神牛产品！

静音LED摄影灯UL150IIBi无风扇，零噪音，非常适用于直播拍摄、视频录制、

采访布光等多种拍摄场合。灯体与控制器分离，操作方便。光源稳定，显色性

好，宽广色温，功能强大。支持蓝牙APP无线分组调光，无极调节亮度。

请勿让儿童接触本产品。

使用前请将灯头保护罩取下。

请保持干燥，请勿用湿手接触产品，亦不可将产品浸入水中或暴露于雨

中。

请勿私自拆卸产品，如产品出现故障须由本公司或授权的维修人员进行

检查维修。

本产品不能防水，在雨天及潮湿环境下请注意防水。

请勿将光源对准人的眼睛，以免造成伤害。

请勿放置在超过40摄氏度的高温环境中。

请使用本厂原装电源线，由于使用非本厂电源线导致产品损坏，概不在

本厂维修范围内。

请勿在化学品、可燃性气体或其他特殊物质附近使用LED灯。

本灯具光源仅可由制造商、其服务代理商或相关合资格人员更换。

倘灯泡损坏或热变形，应及时更换。

本灯具仅供专业使用。

主要特点:

• 无风扇，零噪音，全功率输出稳定。

• 功率强劲，光源稳定，支持无极调节亮度（0％-100％）。

• 宽广色温，支持精准调节色温，调节范围为2800K-6500K。

• V口电池供电或AC电源供电，室内室外两用。

• 灯体与控制器分离，操控更便捷，散热性更佳。

• 支持2.4G遥控器/蓝牙APP/DMX512控制台控制。

• U型支架设计，可吊装，调节各种角度更方便。

• 拥有21种模拟场景光效，自由营造光氛围。

• 标准保荣卡口，兼容各类光效附件。

警告

部件名称

灯体

⑦

控制器

1.灯体

2.散热孔

3.保荣卡口

4.灯头保护罩

5.LED灯珠

6.伞孔

7.伞固定旋钮

8.U型支架

9.支架旋钮

10.支架套筒

11.把手

12. DC输入接口

13.卡口推制

①

②

⑪

⑨

⑧

⑬

③

⑤

⑫

⑦

⑥

④

⑩

⑩⑫

⑬

⑪

灯体x1

5米电源线x1连接线x1 控制器固定件x1

灯头保护罩x1连接线固定绳x1

控制器x1

反光罩RFT-19x1

说明书x1

标配物品

可选配物品

可搭配本公司摄影附件使用，以获得最佳的拍摄效果和使用体验：

LED灯菲涅尔镜头,聚光筒，RC-A6遥控器，保险钢丝绳。

安装及拆卸指引

1. 连接控制器和灯体

按住连接线弹簧锁口按钮，将连接线一端插入灯体DC INPUT接口中。接着将

另一端插入控制器DC OUTPUT接口，即可完成控制器与灯体的连接。

5. /FX按键

6.DMX设置键

7.黑色拆卸电池按钮

8.V口电池座

9.AC INPUT接口

10.DC 48V接口

11.黄色拆卸电池按钮

12.DMX IN卡侬头接口

13.DMX OUT卡侬头接口

1.USB Type-A接口

2.SET调节旋钮

3.开关按键

4.MENU菜单按键

①

②

③

④

⑤

⑥

2. 安装到三脚架上

调整灯体到合适角度，旋转套筒旋

钮安装灯体在三脚架上，最后旋转

套筒旋钮固定灯体。可以通过拧松

支架旋钮，调整灯体拍摄角度,调整

完毕拧紧支架旋钮即可。

注:三脚架不包含在标配物品内,需

另购。

3. 将控制器安装到灯架上

先将控制器固定件把手拧松，然后

插入灯架，旋转把手拧紧控制器固

定件。最后将控制器V口对准控制器

固定件卡槽，插入即可。

提示：拆卸时，只需按住卡槽推制，

即可取下控制器。

4. 安装及拆卸灯头保护罩

安装：推动卡口推制至末端，将灯头

保护罩对准保荣卡口套上，最后顺

时针旋转套紧即可。

拆卸：推动卡口推制至末端，接着逆

时针旋转取出即可。

注：使用时，务必将灯头保护罩取出

，否则影响灯头散热，易损坏。不使

用时，套上灯头保护罩，以达保护灯

头效果。

5.安装及拆卸反光罩

安装：推动卡口推制至末端，将反光

罩对准保荣卡口套上，最后顺时针

旋转套紧即可。

拆卸：推动卡口推制至末端，接着逆

时针旋转取出即可。

连接DMX控制台

控制器DMX控制台连接操作示意图如下：

连接多台

DMX512

供电方式

1. AC供电

AC100V-240V

注：连接线和电源线，在安装或拆卸时，均需要按住锁扣按钮，方可安装或

拆卸。

显示屏

2. V口电池供电

注意：支持使用14.8V或26V的V口电池。只有带黄色拆卸电池按钮一边支持

单边供电。双电池供电时，其中一个电池低电量，另外一个电池即使满电，设

备依然无法正常工作。电池低电量时，对应的电池图标呈现闪烁状态。建议

使用双电池供电时，应先检查两个电池是否都有足够的电量。

2.4G无线频道组别蓝牙

亮度数值

V口电池

电量显示

调光曲线锁定功能显示

高温警告

色温值

V口电池

电量显示

控制器操作说明

1. 开关机

2. 亮度调节

在主界面，短按SET调节旋钮，使箭

头正对着亮度值时，旋转SET调节

旋钮能够调节亮度大小，调节范围

为0％-100％。顺时针旋转增加亮度

值，逆时针旋转减少亮度值。常规旋

转，增加或减少1个单元值；快速旋

转，增加或减少10个单元值。

接通电源，长按1秒控制器开关按键，

实现开机或关机。

910

3.色温调节

在主界面，短按SET调节旋钮，使箭头正对着色温值时，旋转SET调节旋钮能

够调节色温大小，调节范围为2800-6500K。常规旋转，增加或减少100K单位

值，快速旋转，增加或减少500个单位值。

4900K

4. 菜单设置

4.1 无线

在无线界面，依序排列着无线开关、

频道、组别、识别号。

通过短按SET调节旋钮进行选择，

选择完毕旋转SET调节旋钮进行设

置，即可完成无线开关、频道、组别、

识别号等一系列设置。

4.2 蓝牙

在蓝牙设置界面，依序排列着蓝牙

开关、重置及蓝牙MAC码。

通过短按SET调节旋钮进行选择，

选择完毕旋转SET调节旋钮进行设

置，即可完成蓝牙开关、蓝牙重置设

置。

扫描此二维码即可下载“Godox-

Light”手机APP(安卓和苹果系统

都可以使用)。

短按<MENU>菜单按键，进入菜单界面，界面依序排列着无线、蓝牙、DMX、调

光曲线、屏幕亮度、语言、恢复出厂设置、版本与升级。

在菜单界面中，通过旋转SET调节旋钮进行选择，接着短按SET调节旋钮，可

进入对应的设置界面。

注:首个移动设备(手机或平板电脑)可直接使用APP操控灯体。更换其他移动设备时,灯体

进行蓝牙重置(Reset)后,方可正常使用APP。

4.4 调光曲线

在调光曲线设置界面，旋转SET调

节旋钮可依次选择线性/S型/指数/

对数等调光曲线。

MAC:F463

线性

11 12

DMX实用表

地址

码

地址

码

运行

模式 ULTIMATE 8bit

地址

码

地址

码

运行

模式

地址

码

地址

码

运行

模式

n(模式） 0-51(CCT)

DMX*(100/255) 取整数

0-100%亮度调节

CCT=28+DMX*(总色温数/

255) 色温2800K-6500K

DMX*(100/255) 取整数

0-100%亮度调节

52-255(FX)

DMX*(光效总数/255)

0-85：光效档位Ⅰ

86-171：光效档位Ⅱ

172-255：光效档位Ⅲ

1、例如：光效总数8，DMX=

160,光效号=160*8/255=5

n+1

n+2

n+3

备注

CCT 8bit

nDMX*(100/255) 取整数 0-100%亮度调节

CCT=28+DMX*(总色温数/255) 色温2800K-6500K

n+1

FX 8bit

nDMX*(100/255) 取整数 0-100%亮度调节

DMX*(光效总数/255)

0-85：光效档位Ⅰ,86-171：光效档位Ⅱ ,172-255：光效档位Ⅲ

n+1

4.3 DMX模式

在DMX设置界面，界面上依序排列

着模式与地址通道。通过短按SET调

节旋钮进行选择，选择完毕后旋转

SET调节旋钮进行设置，即可完成模

式与地址通道设置。

模式：CCT 8bit

地址：1

短按< >按键进入FX情景光效界面。旋转SET调节旋钮依次选择闪光灯、

雷闪电、坏灯泡、电视机、蜡烛、火、烟花等21种情景光效。

4.6 语言

在语言设置界面，旋转SET调节旋

钮选择English或简体中文。

4.7 恢复出厂设置

在恢复出厂设置界面，旋转SET调

节旋钮选择“是”或“否”，短按SET

调节旋钮确认选择。选择“是”后，灯

体启动重置程序，显示屏显示重置

进度条。重置完毕跳回主界面。

注：恢复出厂设置后，亮度值为100％。

4.5 屏幕亮度

在屏幕亮度设置界面，旋转SET调

节旋钮可依次选择1、2、3档屏幕亮

度值。

5. 光效设置

FX/

20 20

闪光灯光效模式雷闪电光效模式

4.8版本与升级

在版本与升级界面，显示的版本号

为该整体机的固件版本号。

V 0.07

13 14

20 20

坏灯泡光效模式电视机光效模式

蜡烛光效模式火光效模式

20 20

软件升级

1.在官网http://www.godox.com.cn/Downloads.html下载新固件到U盘上。

2.在关机的状态下,将已经存有新固件的U盘插入USB升级接口。

2.开机，摄影灯自动进入升级界面。

3.升级完后自动跳回主界面。

维护保养

—年保修期，消耗品电池，适配器，电源线等配件不在此保修范围内。经发现，

擅自检修此LED灯，将取消LED灯一年保修期，维修需要收取相关费用。

对于不规范操作引起的机器故障不在保修范围内。

FX模式：灯的最大亮度值(％)

供电方式

14.8V(单个)

14.8V(双个)

26V(单个)

线性

50％

100％

14.8V+26V

26V(双个)

AC电源/48V直流电源

100％

注：使用 FX 情景光效时，调光曲线不起作用，默认为线性。上述数据基于 26V 270Wh 10.5Ah 电池和

14.8V150Wh 10.2Ah 电池。

15 16

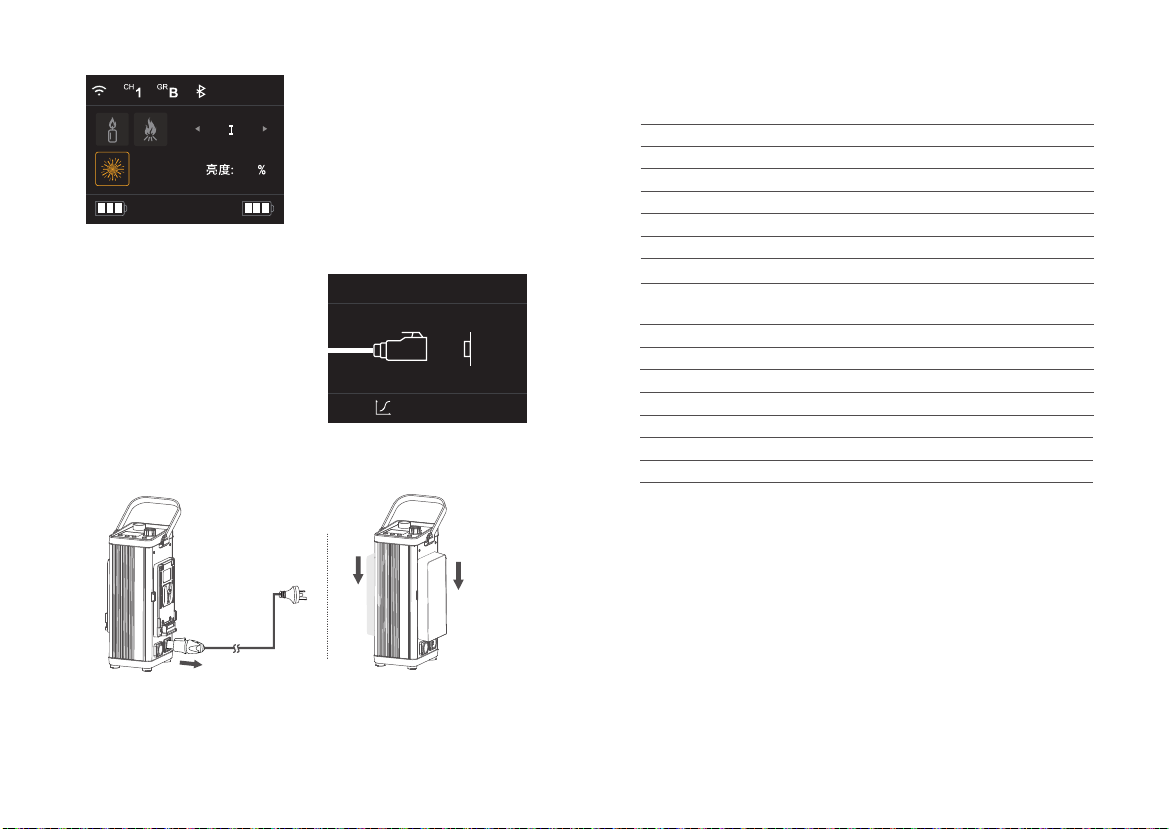

提示：未拔电源线插入V口电池，且灯体设置亮度值高于电池能开的最大亮

度值，试图用拔掉电源线的方式切换成V口电池供电，灯体及控制器会自动

关闭，重新开机后即可正常使用。

7.AC供电切换V口电池供电

当AC供电切换V口电池时，建议先拔掉电源线，再插入V口电池开机使用。

注:当旋转到闪光灯、雷闪电、坏灯泡、

电视机等情景光效模式时,短按SET调

节旋钮可进行速率(I、lI、III)变换和亮

度调节(0%-100%)。

小提示:长按3秒<锁符号/FX >按键可实现锁

定/解锁功能。

当连接线没有连接好灯头或者控制

器，显示屏出现连接线与设备分离

图示，此时建议检查一下两处地方：

控制器连接处是否连接和灯头连接

处是否连接。

6. 连接线没有连接好

烟花光效模式

不同状态下UL150IIBi最大亮度值

CCT模式：灯最大亮度值(％)

供电方式

14.8V(单个)

14.8V(双个)

26V(单个)

14.8V+26V

26V(双个)

线性

50％

100％

S型

50％

100％

指数

50％

100％

对数

50％

100％

AC电源/48V直流电源

1.必须在官网上下载新固件，存放在U盘根目录里，而且仅有一个BIN文件。

2.USB口仅用于升级固件功能。

注:

所有维修概由本厂指定的可供原配件的维修部负责。

如果本品出现故障或者被水淋湿，在专业人员维修后方可继续使用。

摄影灯在工作时，如发现异常，应立即关掉电源，查明原因。

测试条件

3480

324

40900

3800

3870

359

46100

4290

4360

405

53000

4920

4500

418

54700

5080

4380

407

53900

5000

920

85.7

8350

776

1040

968

9490

882

1200

111

10900

1010

1230

114

11200

1040

1210

112

11000

1030

470

43.5

3750

348

530

49.3

4260

396

608

56.5

4190

457

623

57.9

5040

468

613

56.9

5000

464

裸灯

带标罩

裸灯

带标罩

裸灯

带标罩

裸灯

带标罩

裸灯

带标罩

lux

色温

2800K

3200K

4300K

5600K

6500K

照度单位

规格参数

型号

功率

AC供电输入

DC供电输入

灯头输入

V口电池（另购）规格参数

频道

组别

识别号（ID号)

色温数值

CRI

TLCI

工作环境温度

FX情景光效

控制方式

调光模式

静音模式

蓝牙传输距离

2.4G无线控制距离

灯体尺寸

控制器尺寸

灯体重量

控制器重量

UL150IIBi

最大155W

100-240V ~50/60Hz

DC 48V

39V 3.9A

14.8V，150Wh/26V，270Wh

32个（1~32）

16组（0~9、A~F）

1~99 、OFF

2800K-6500K

≥96

≥97

-20~40℃

7类21种

支持DMX512控制、2.4G无线遥控、蓝牙控制、控制盒控制

4种：线性/S型/指数/对数

具备

≈30m

≈60m

316.9*217.8*170mm

270.4*123.6*132mm

≈3.13kg

≈2.79kg

—年保修期，消耗品电池，适配器，电源线等配件不在此保修范围内。经发现，

擅自检修此LED灯，将取消LED灯一年保修期，维修需要收取相关费用。

对于不规范操作引起的机器故障不在保修范围内。

照度数据

注：上述测试皆在灯体100％亮度下进行。

17 18

所有维修概由本厂指定的可供原配件的维修部负责。

如果本品出现故障或者被水淋湿，在专业人员维修后方可继续使用。

摄影灯在工作时，如发现异常，应立即关掉电源，查明原因。

设计和规格如有变更，恕不另行通知。

本设备包含型号核准代码为:CMIITID: 2020DP13510，为该产品的无线电发

射模块。

Table des matières

Autres manuels Godox Équipement d'éclairage

Godox

Godox DS300II Manuel utilisateur

Godox

Godox S30 Manuel utilisateur

Godox

Godox ML-150 II Manuel utilisateur

Godox

Godox WT25R Manuel utilisateur

Godox

Godox LED126 Manuel utilisateur

Godox

Godox LEDM150 Manuel utilisateur

Godox

Godox QT400IIM Manuel utilisateur

Godox

Godox LED 64 Manuel utilisateur

Godox

Godox ML30Bi Manuel utilisateur

Godox

Godox LDX100 R Manuel utilisateur

Godox

Godox UL60Bi Manuel utilisateur

Godox

Godox LC500 Manuel utilisateur

Godox

Godox TL-5 Manuel utilisateur

Godox

Godox ML60 LED Light Manuel utilisateur

Godox

Godox Quicker600IIM Manuel utilisateur

Godox

Godox LED500 Manuel utilisateur

Godox

Godox TL30 Manuel utilisateur

Godox

Godox FL150S Manuel utilisateur

Godox

Godox TL60 Manuel utilisateur

Godox

Godox LR160 Manuel utilisateur

Godox

Godox SL150IIBi Manuel utilisateur

Godox

Godox LC500R Manuel utilisateur

Godox

Godox SL Series Manuel utilisateur

Godox

Godox ML60Bi Manuel utilisateur

Manuels Équipement d'éclairage populaires d'autres marques

Brizo

Brizo 8SP-MU-4 Manuel utilisateur

LUCE&LIGHT

LUCE&LIGHT BROM 1.0 Manuel utilisateur

IKEA

IKEA BJÖRKSPIREA Manuel utilisateur

Laserworld

Laserworld Evolution Series ES-400RGB Manuel utilisateur

Alien

Alien RG STAR Manuel utilisateur

EuroLite

EuroLite LED B-40 Manuel utilisateur

Qazqa

Qazqa Suplux SL 3 Black 103062 Manuel utilisateur

Commercial Electric

Commercial Electric 54568141 Manuel utilisateur

CREE LIGHTING

CREE LIGHTING 304 Series Manuel utilisateur

Goobay

Goobay 49867 Manuel utilisateur

ECOMAN ITALIA

ECOMAN ITALIA LED T8 Manuel utilisateur

Alkalite

Alkalite Krypton KT-81 Manuel utilisateur

Clas Ohlson

Clas Ohlson GU10 Manuel utilisateur

DTS

DTS DELTA 10 F Manuel utilisateur

ring

ring Solar Steplight Manuel utilisateur

One Stop Gardens

One Stop Gardens 57696 Instructions de montage

Chauvet DJ

Chauvet DJ COREpar UV120 ILS Manuel utilisateur

SIREM

SIREM Swimeo A2 Manuel utilisateur
