Frigidaire FAH12EN2T Manuel utilisateur

P40L2012.eps FAH12EN2T.eps 309201102.eps

Product No. FAH12EN2T

Series TTW/Builder

Volts 230/208

BTU-Cooling 12000 BTU

BTU-Heating 3450 W

Wiring Diagram 309201102

Owner's Guide 309000856

Installation Instructions 309000913

Market North America

Electrolux Major Appliances

North & Latin America

P.O. BOX 212378

AUGUSTA, GA 30917

Publication No.

5995437745

05/05/26

(EN/SERVICE/WC)

099

ROOM AIR

CONDITIONER

Model No.

FAH12EN2

Publication No: 5995437745 FAH12EN2T

05/05 2

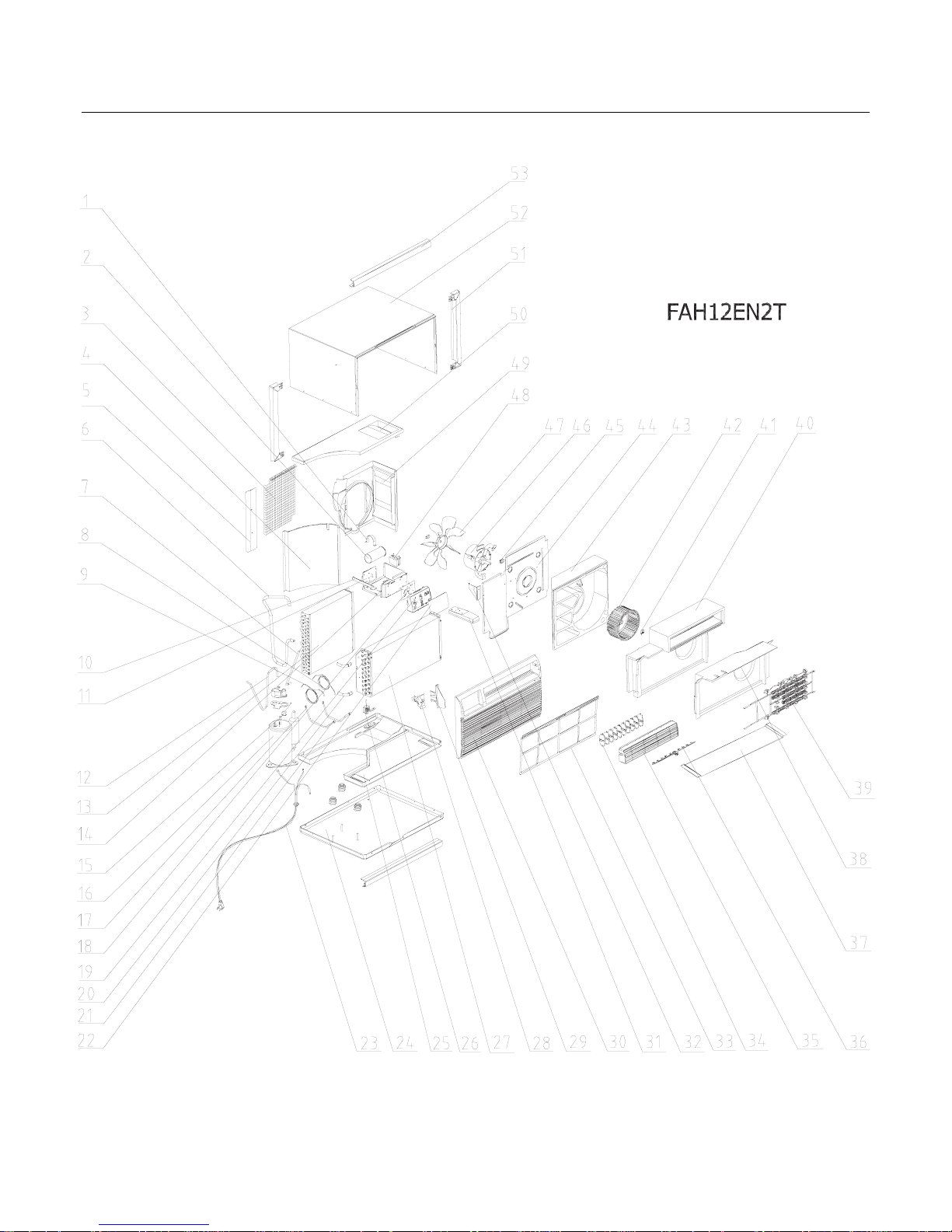

RECOMMENDED SPARE PARTS

-1

FAH12EN2T Publication No: 5995437745

# Functional Parts 3 05/05

* Non-Illustrated Parts

RECOMMENDED SPARE PARTS

POS. NO PART NO. DESCRIPTION

1 5303303077 Strap, capacitor mtg.

2 # 5304430633 Capacitor, 370 V, 30+7.5 mfd

3 309636101 Screen, safety, wire mesh, cabinet rear

4 309629001 Partition, shroud, galv-steel

5 309335201 Baffle, air

6 # 309375901 Tube, suction

7 # 5304417604 Tube, process, cond. outlet

8 # 309376001 Tube, capillary, top

9 # 309376101 Tube, capillary, bottom

10 309203101 Support, control box

11 # 309201001 PC Board, power, 230 V

12 # 309373501 Tube, discharge

13 # 309632403 Evaporator

14 309200301 Control Box

15 # 5304430634 Overload Protector

16 # 309202801 Compressor Assembly, w/electricals, & mtg grommets

17 # 309358201 Tube, anti gurgle, bottom

18 # 309201301 PC Board, input/display

19 309200201 Enclosure, input pcb, control panel

20 # 309113304 Manifold Assembly, w/brazing rings

21 # 309358101 Tube, anti gurgle, top

22 309201402 Overlay, control display

23 # 309343126 Power Cord, electric, 12 AWG, 230 V, type D

23 # 309343130 Power Cord, ELECT W/LCDI, 12 AWG, 230 V, type D

24 309632006 Base, compressor mt., with studs

25 309628704 Tray, evap base

26 # 309363601 Valve, water drain

27 # 309632507 Condenser

28 5308017123 Holder, thermistor clip, 3/8 inch, with seal

29 309205001 Clip, filter, deflector

30 309200101 Panel, front grille

31 # 309342611 Remote Control, transmitter, with batteries

32 309335001 Baffle, splash/motor

33 309628204 Filter, air, molded plastic, grey

34 309628104 Louver, vertical

35 309628004 Louver, horizontal

36 309324004 Link, vertical louver, with handle

37 309629502 Shield, heat, 20.94 L, base

38 309633401 Shield, elec. heater, vertical

39 # 309627002 Heater Assy, 3450 W, 230 V

40 309625501 Scroll Plate

41 309112101 Clamp, blower wheel mt, compression

42 # 309631701 Blower Wheel

43 309622802 Scroll

44 309627401 Bulkhead

45 309111201 Grommet, wire protector

46 # 309647502 Motor, fan

47 # 309629102 Fan Blade

48 # 309201701 Relay, electric heater

49 309628901 Shroud, fan

50 309628802 Cover, fan, top

51 309628603 Trim, frame, side

52 309627504 Cabinet, wrapper

53 309628604 Trim, frame, top & bottom

Publication No: 5995437745 FAH12EN2T

05/05 4

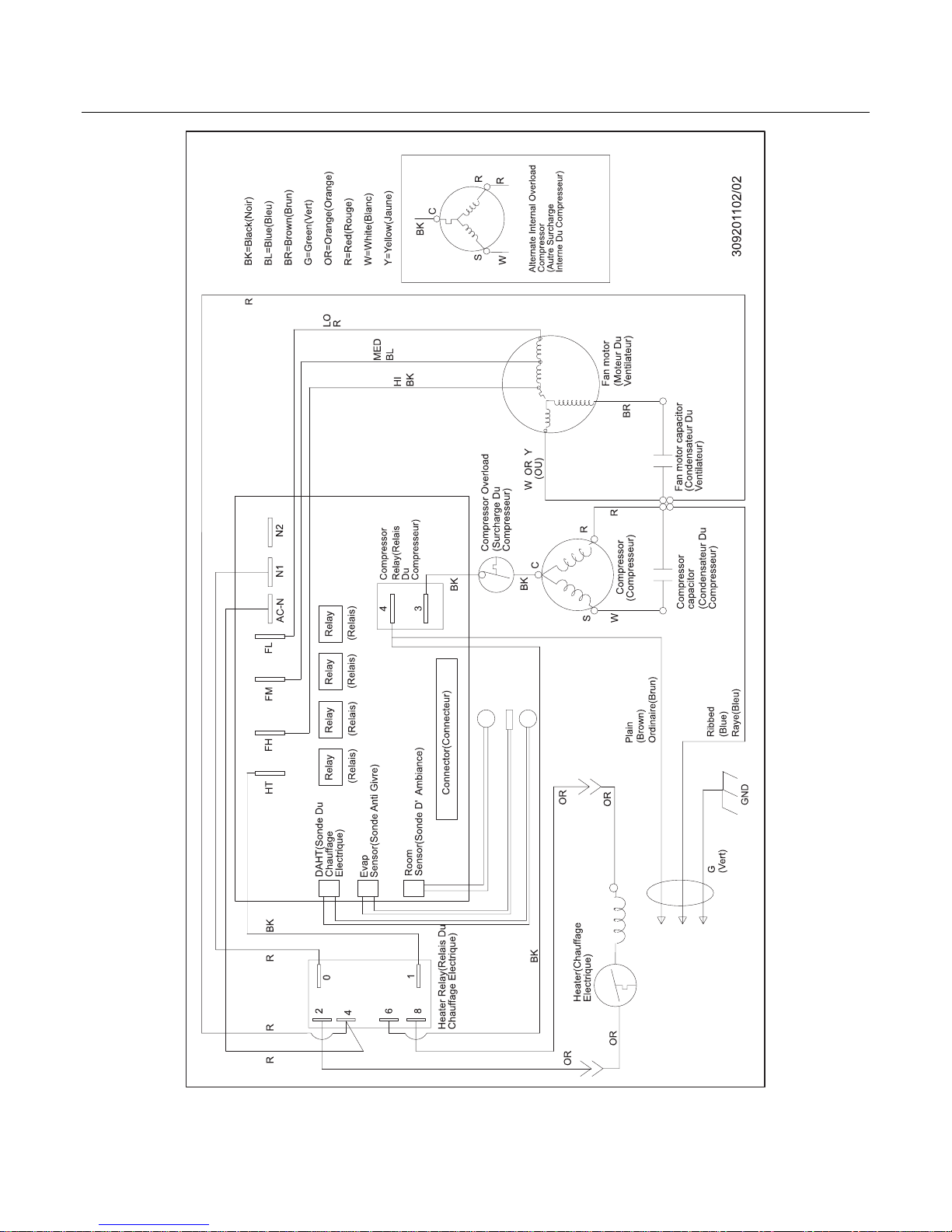

WIRING DIAGRAM
