Frigidaire FAC064K7A1 Manuel utilisateur

PRODUCT NO. BASE MODEL NO. COLOR MARKET BTU-COOLING

FAC064K7A1 FAC064K7A white USA 6000BTU

Publication No.

5995348280

010110

-EN/SERVICE /DJH

345

ROOM AIR CONDITIONER

Model No.

FAC064K7A

FACTORY PARTS CATALOG

ROOM AIR CONDITIONER

WIRING DIAGRAM - # 309341601

OWNER’S GUIDE - # 309000825

ELECTROLUX HOME PRODUCTS NORTHAMERICA

P.O.BOX 212378, AUGUSTA, GA 30917

06/01 2

Publication No. FAC064K7A

5995348280

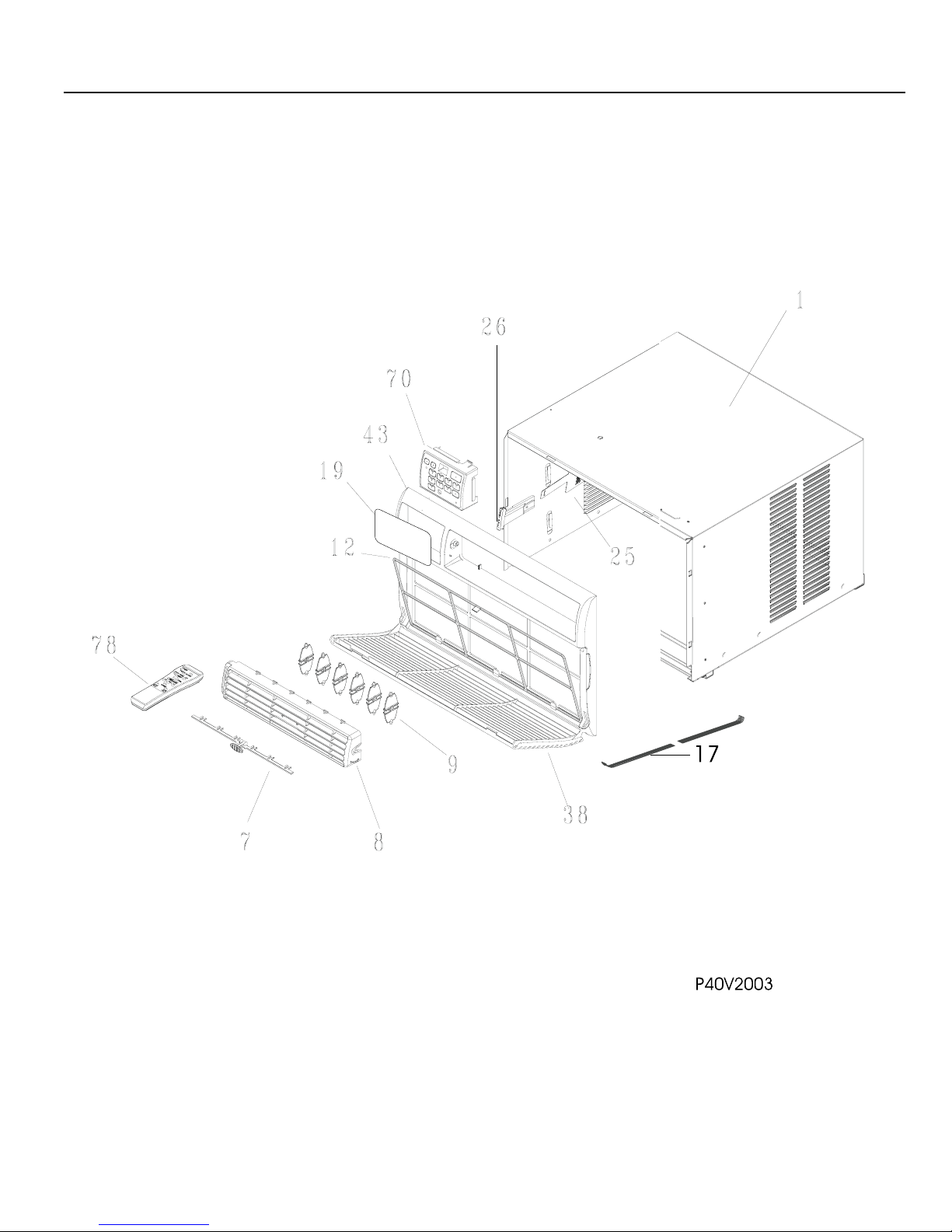

CABINET FRONT AND WRAPPER

# = Fast-moving Parts 3 06/01

* = Non-Illustrated Parts

FAC064K7A Publication No.

5995348280

CABINET FRONT AND WRAPPER

POS. NO PART NO DESCRIPTION

1 5304413783 Cabinet

7 309638001 Link,vertical louver ,with handle

8 309640202 Louver Assy,horizontal ,Incl-7,8,9

8* 309639301 Louver,horizontal

9 309342001 Louver,vertical ,(6)

12 309343501 Filter-air,7.12 x 17.31 ,no frame

17 309640102 Front-cabinet,4 way ,complete assy

19 309340803 Overlay

25 309328601 Door-vent,fresh air

26 309638201 Handle vent door

38 309639201 Panel,cabinet front

43 309639101 Frame,cabinet front

70 309342201 Enclosure,elec control mt

78 309350502 Remote Control,transmitter with batteries

06/01 4

Publication No. FAC064K7A

5995348280

CONTROLS

# = Fast-moving Parts 5 06/01

* = Non-Illustrated Parts

FAC064K7A Publication No.

5995348280

CONTROLS

POS. NO PART NO DESCRIPTION

7 309350301 #Control Box

10 309602404 Bulkhead

10* 309111201 Grommet,wire protector

13 # 5304420621 Capacitor,370 V ,35+5 microfarad

14 3015312 Screw,8-18AB x 0.500

15 5303303086 Strap-capacitor

17 # 309343101 Cord-electric power,18 AWG ,115 V

19 5303302855 Cover,capacitor

70 309342201 Enclosure,elec control mt

71 309350401 PC Board,power,Sagem

72 # 309350402 PC Board,input

72* 5304417643 Ribbon Protector

74 5303301590 Screw-bracket

75 5304413781 Support-pc board

76 309111601 Transformer,120/12 Volt

* 309341601 Wiring diagram

06/01 6

Publication No. FAC064K7A

5995348280

AIR HANDLING PARTS

# = Fast-moving Parts 7 06/01

* = Non-Illustrated Parts

FAC064K7A Publication No.

5995348280

AIR HANDLING PARTS

POS. NO PART NO DESCRIPTION

1 # 309624502 Fan Blade,with clamp

2 3202975 Screw,10-16 x 0.72 ,square drive

3 309624201 Housing-fan

4 5303270043 Seal,condenser

6 5300105402 Grommet,motor ,(3)

8 # 309627302 Motor-fan,3 speed

10 309602404 Bulkhead

11 # 309617101 Blower Wheel

12 5303012110 Clamp-blower

15 5304407653 Housing-blower

16 309100201 Clip

20 5304407654 Plate-blower housing,scroll plate

06/01 8

Publication No. FAC064K7A

5995348280

COMPRESSOR PARTS

# = Fast-moving Parts 9 06/01

* = Non-Illustrated Parts

FAC064K7A Publication No.

5995348280

COMPRESSOR PARTS

POS. NO PART NO DESCRIPTION

1 # 5304420589 Compressor,Goldstar

2 5303283877 Grommet,compressor mtg ,(3)

3 5308006948 Nut,compressor mtg ,(3)

6 5303291330 Gasket,terminal cover

7 5304416126 Cover-terminal,compressor

7* 5303293809 Washer

8 # 5304417320 Overload Protector

9 5303294292 Nut-terminal cover

11 # 309604211 Evaporator

12 # 5303303197 Condenser

13 5303302849 Tray-evaporator

14 5304413932 Base Plate,compressor mtg

16 # 5308017120 Capillary Tube,45 inch long, cut to length

17 5304413857 Tube-process

19 309112501 Washer,metallic

19* 5303002664 Washer,compressor mtg

06/01 10

Publication No. FAC064K7A

5995348280

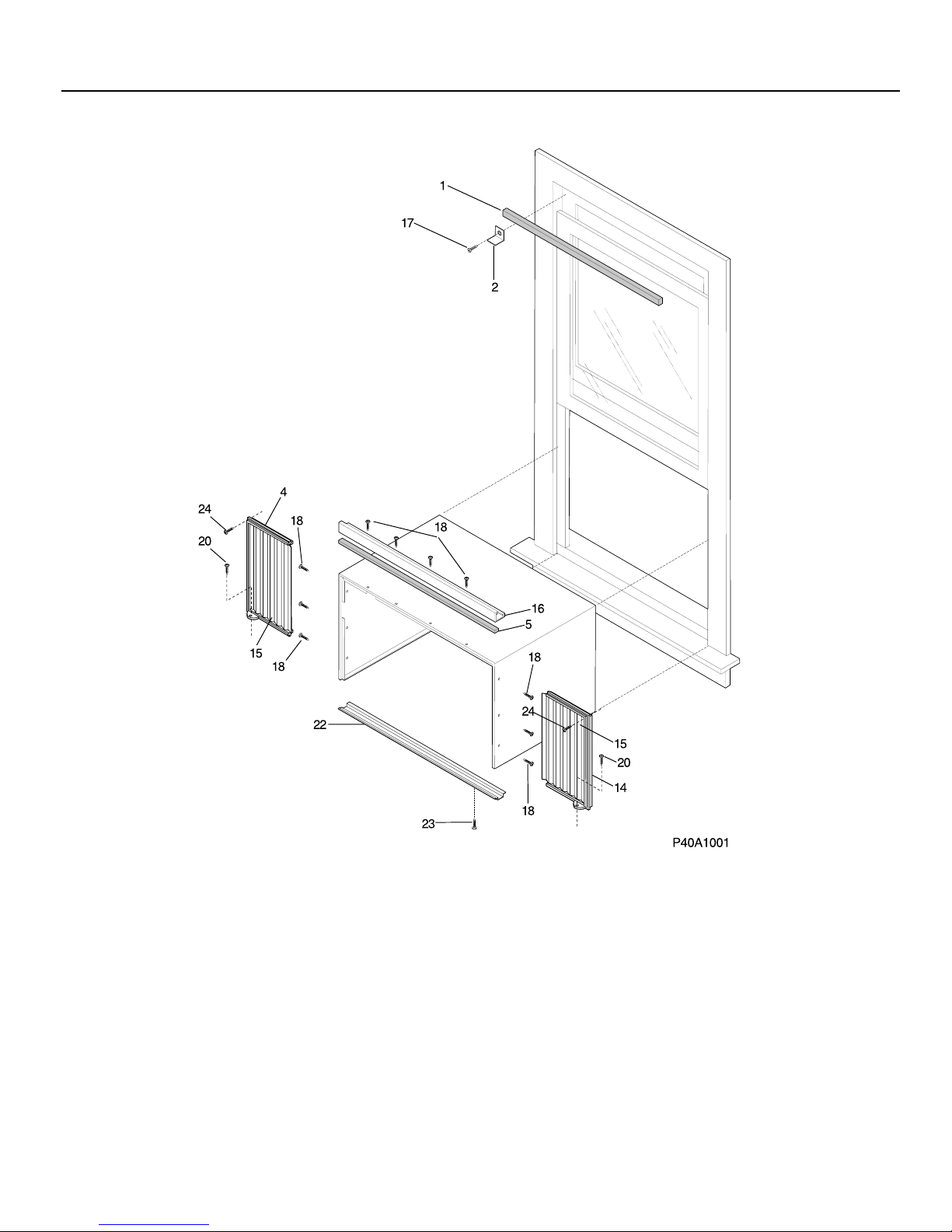

WINDOW MOUNTING PARTS
