Frico Arden 3200 Manuel utilisateur

Arden 3200

.... 14

EN .... 18

Original instructions

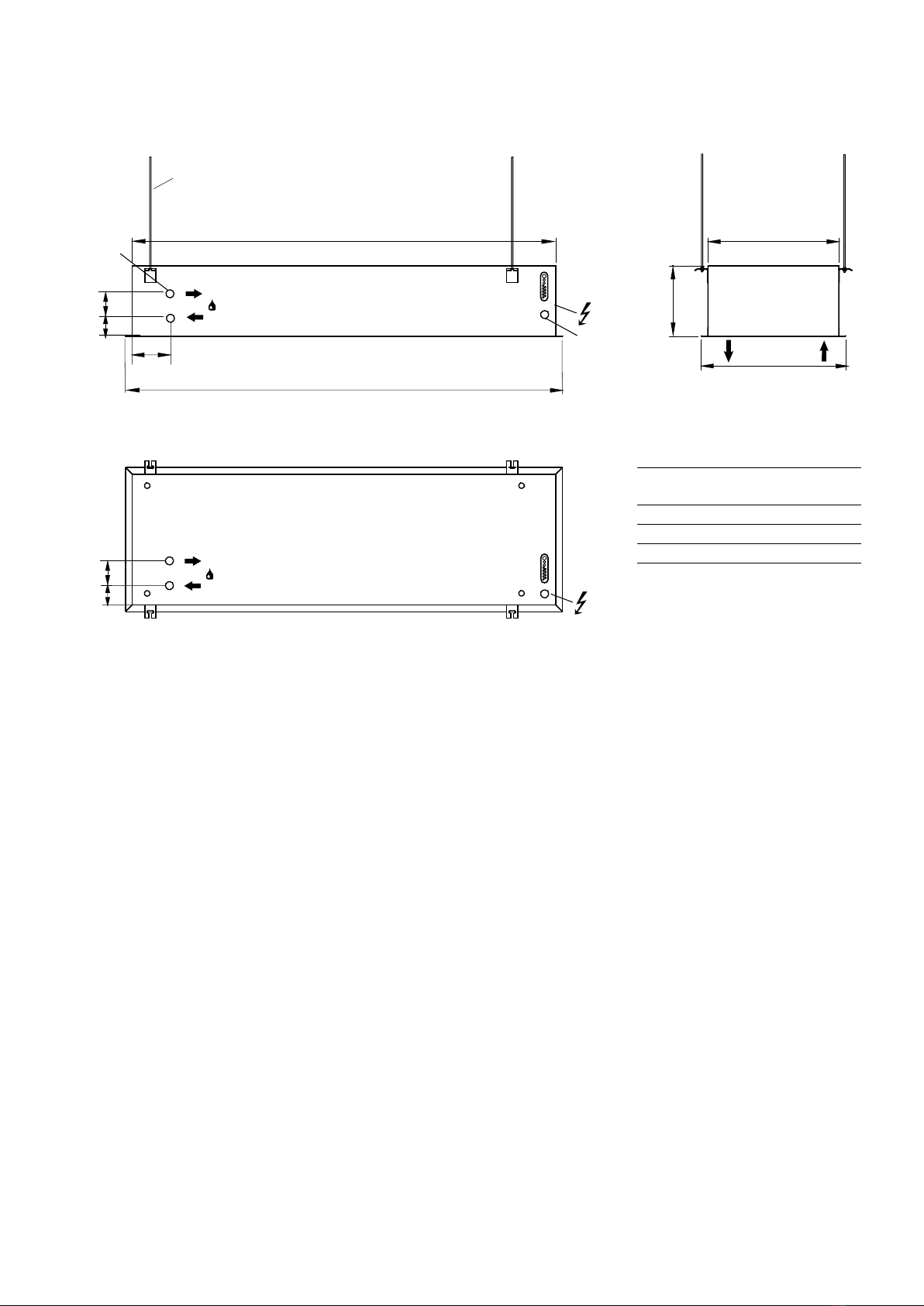

Arden 3200

[mm]

ARF3210 1078 1028

ARF3215 1588 1538

ARF3220 2078 2028

475

525

256

1, 1,5 m:4 x M8

2 m: 6 x M8

ø29

135

Arden 3200

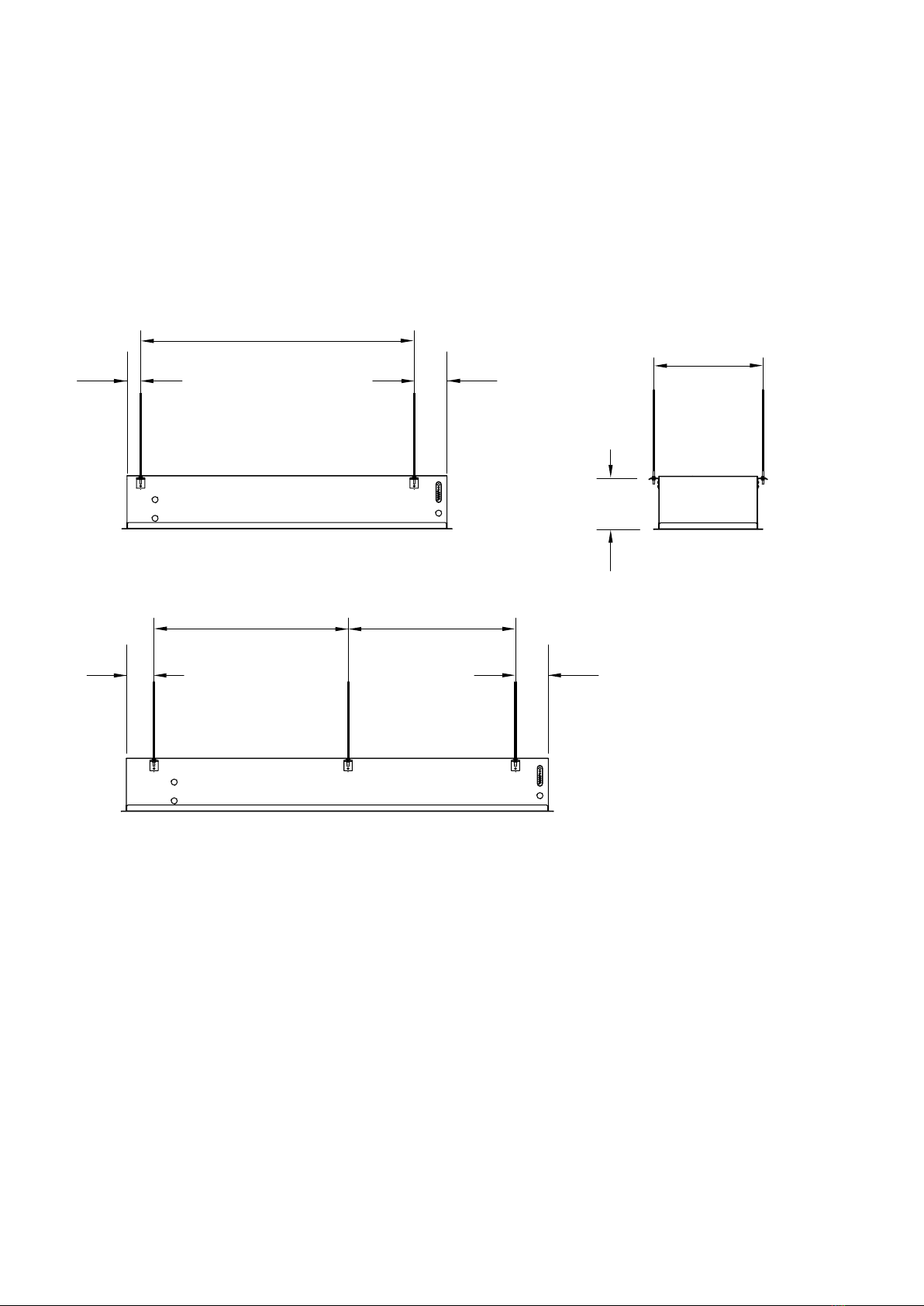

Mounting on threaded bars outside the unit / Montage avec tiges ltées à

l'extérieur de l'appareil

ARF3220

ARF3210 / ARF3215

Front view / Vue de face

Side view / Vue de côté

244

134

933 805

156

525

805 / 1315

157

Arden 3200

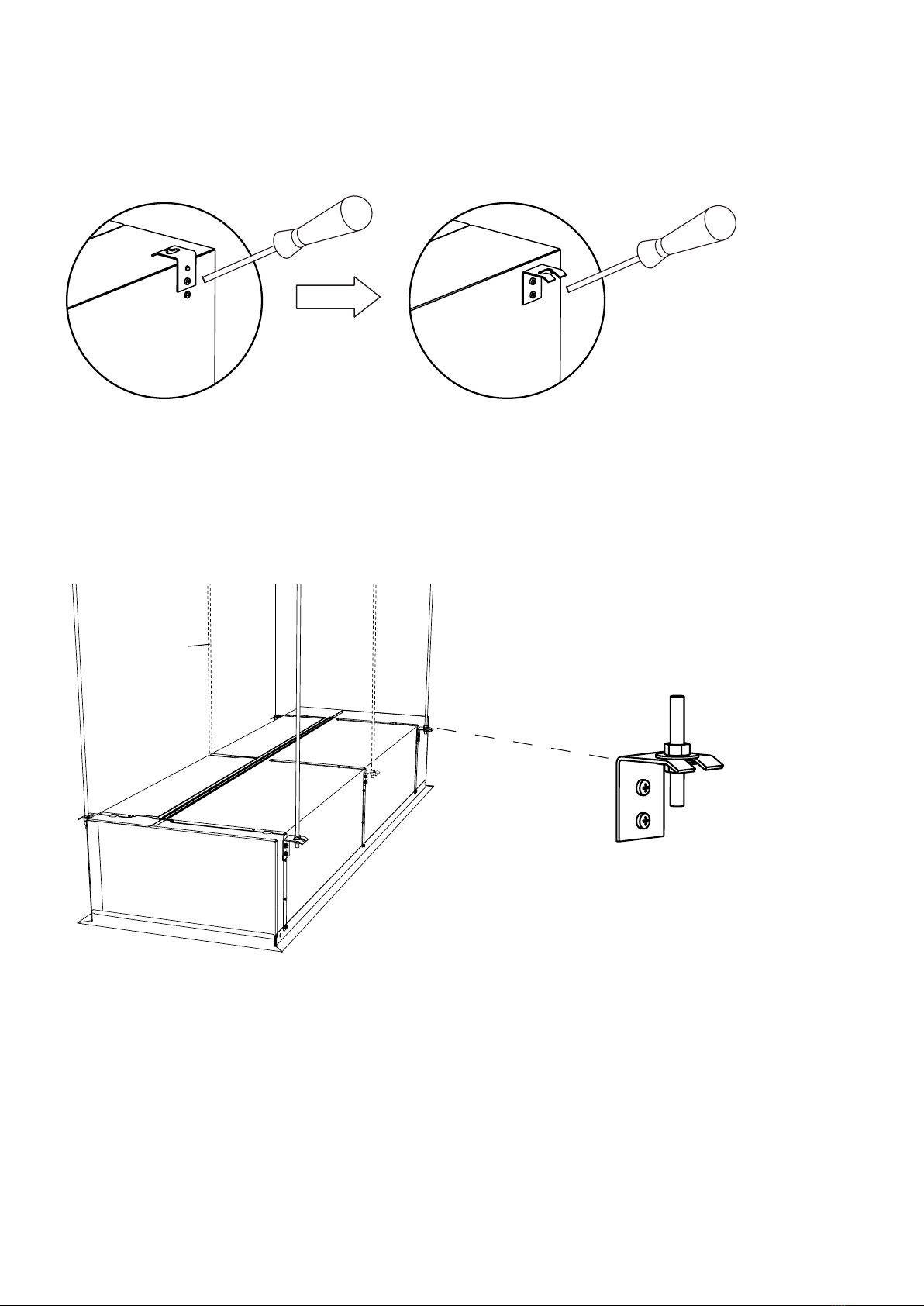

Fig. 1b. Mounting on threaded bars outside the unit. / Montage avec tiges ltées à l’extérieur de l’appareil

Mounting on threaded bars outside the unit /

Montage avec tiges ltées à l'extérieur de l'appareil

Fig. 1a: Mounting brackets on delivery. / Equerres de montage lors de la livraison.

ARF3220

Arden 3200

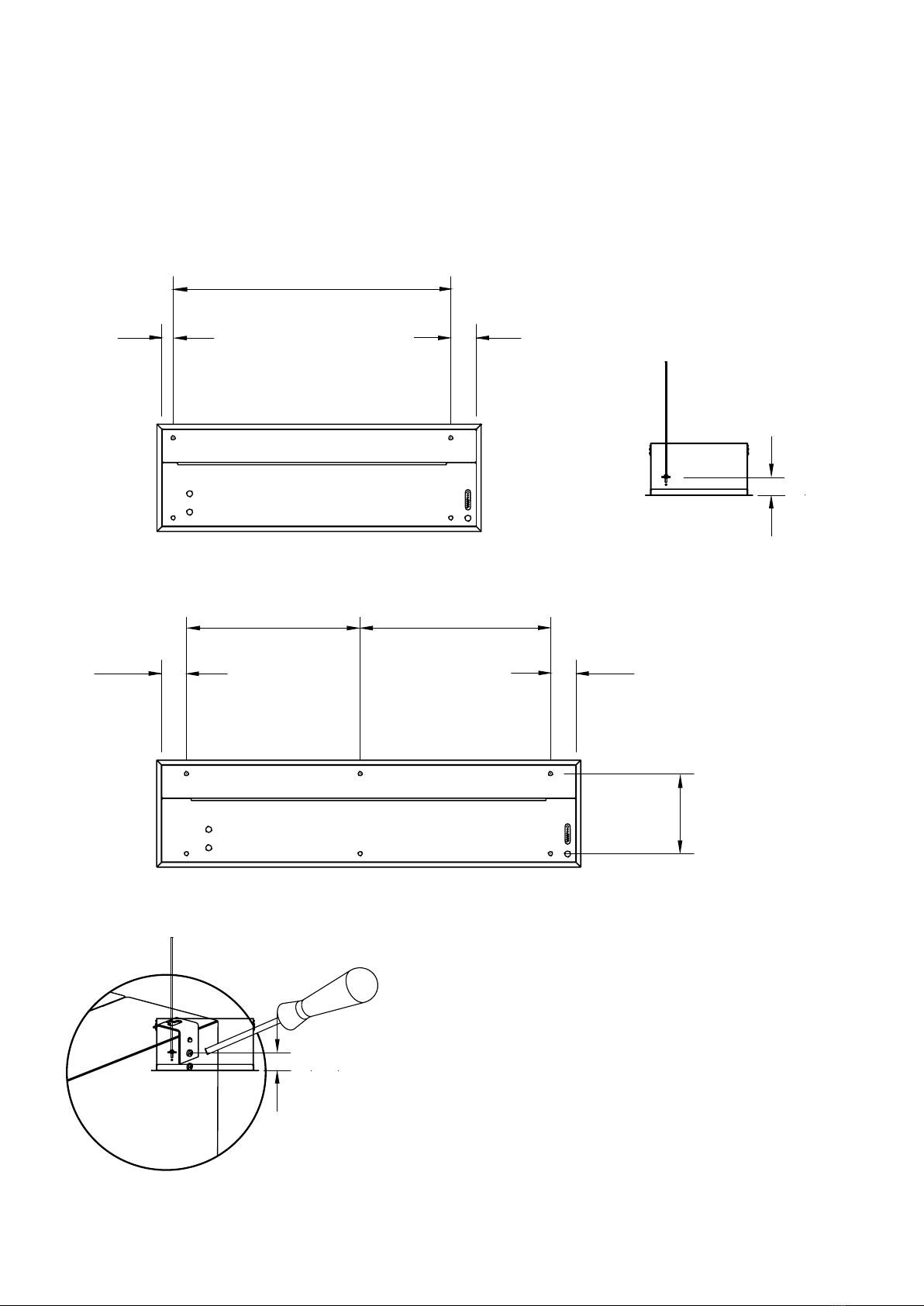

Mounting on threaded bars inside the unit /

Montage avec tiges letées à l'intérieur de l'appareil

Fig. 2a: Mounting brackets on delivery. / Equerres de montage lors de la livraison.

124

392

E/A: 932

W: 848

E/A: 851

W: 935

121

124

850 / 1360

ARF3220

ARF3210 / ARF3215

Top view / Vue du dessus

Side view / Vue de côté

124

392

E/A: 932

W: 848

E/A: 851

W: 935

121

124

850 / 1360

Arden 3200

Mounting on threaded bars inside the unit / Montage avec tiges letées à

l'intérieur de l'appareil

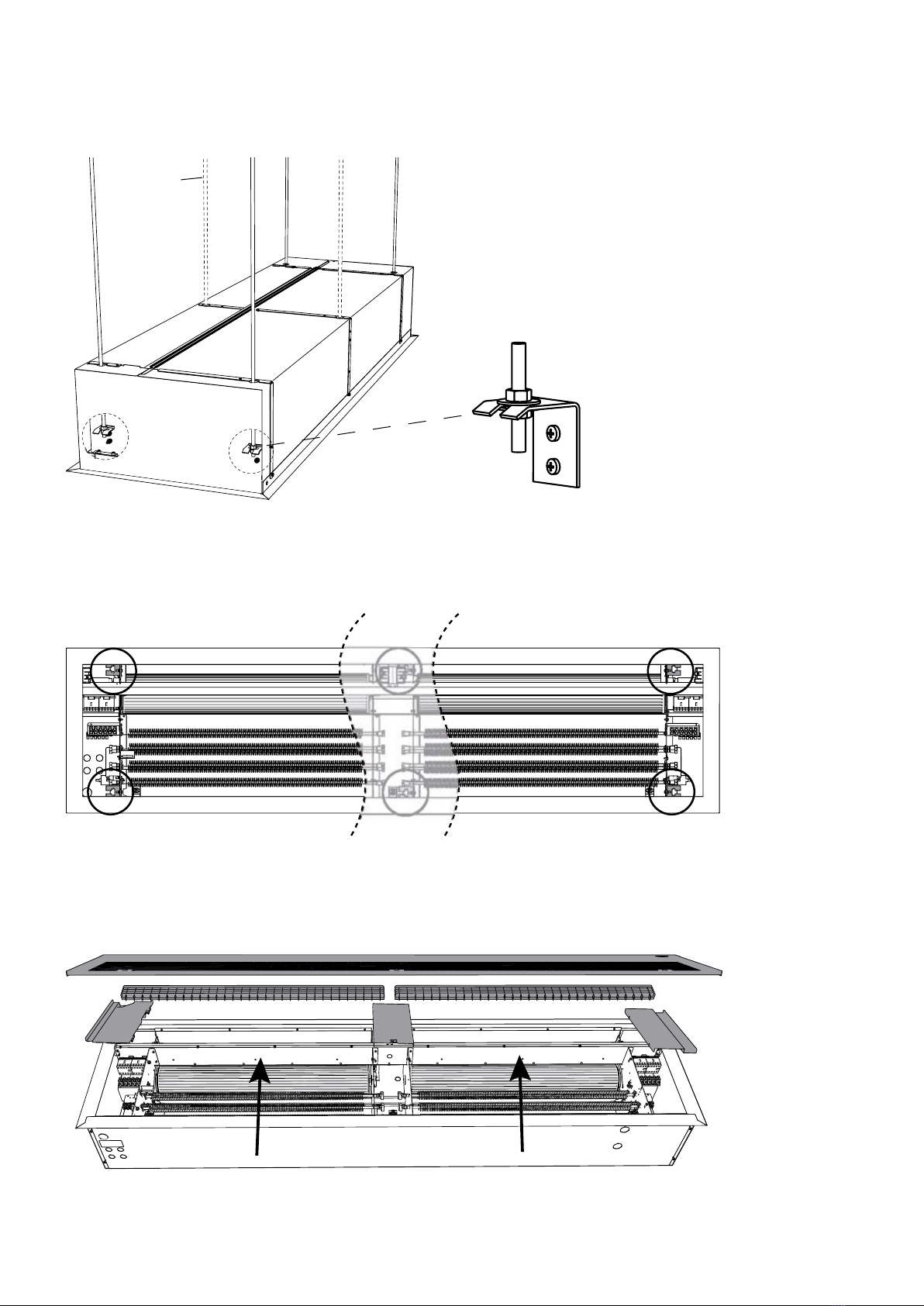

Fig. 2c. Location of the mounting brackets on the inside of the unit. / L’emplacement des équerres de

montage à l’intérieur de l’appareil.

AR3220

ARF3210, ARF3215 4x

Fig. 2d. In order to mount the brackets, remove the service hatch, outlet grille and covering plates. / An de

pouvoir monter les équerres, enlever la sous face, la grille de souage et les caches.

ARF3220

Fig. 2b. Mounting on threaded bars inside the unit. / Montage avec tiges letées à l’intérieur de l’appareil.

Arden 3200

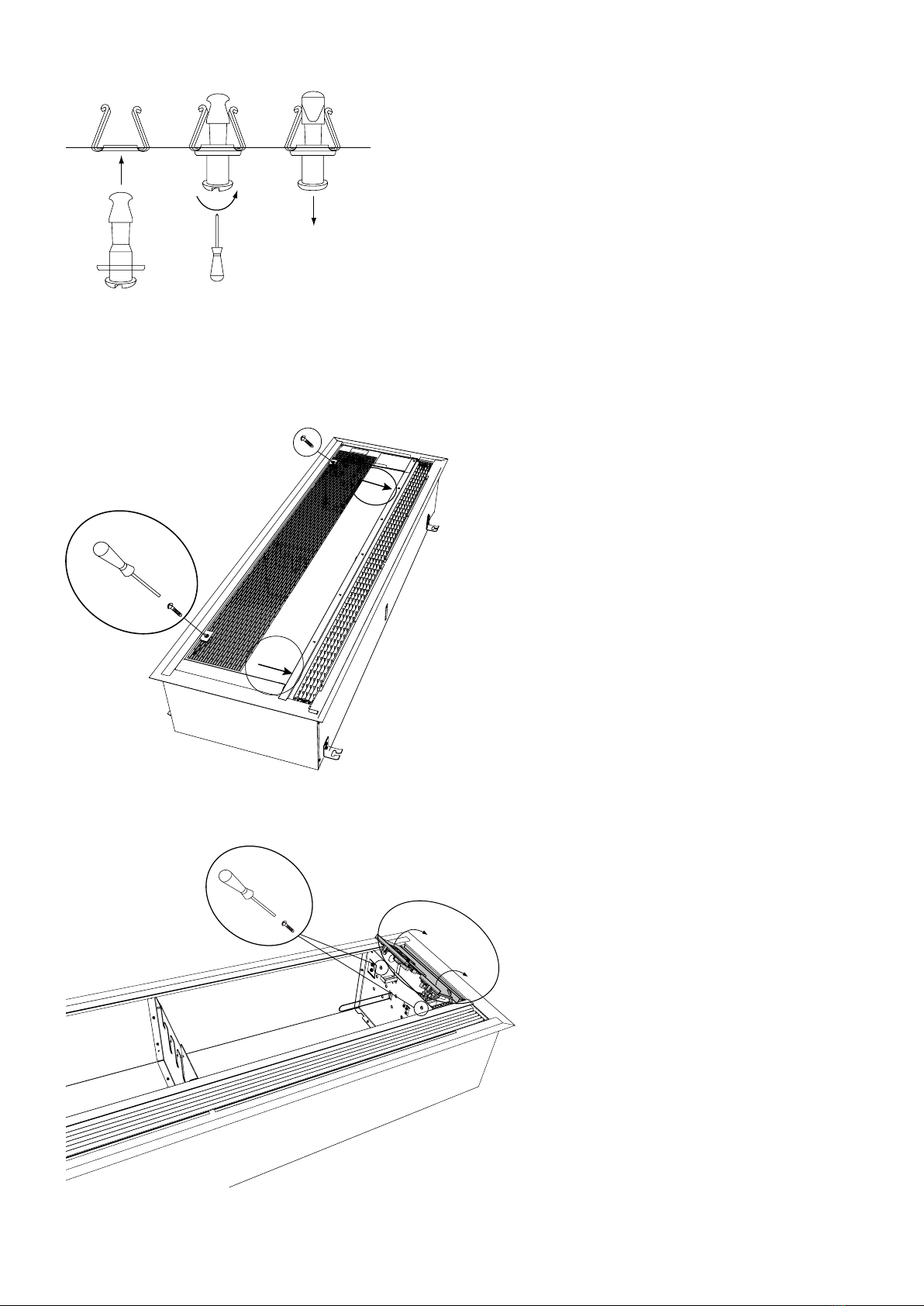

Fig. 3a: Snap xings / Attaches

Fig. 3b: Open the unit. / Ouvrir l’appareil.

Fig. 4: Terminal box inside unit.

90°

Service hatch

Arden 3200

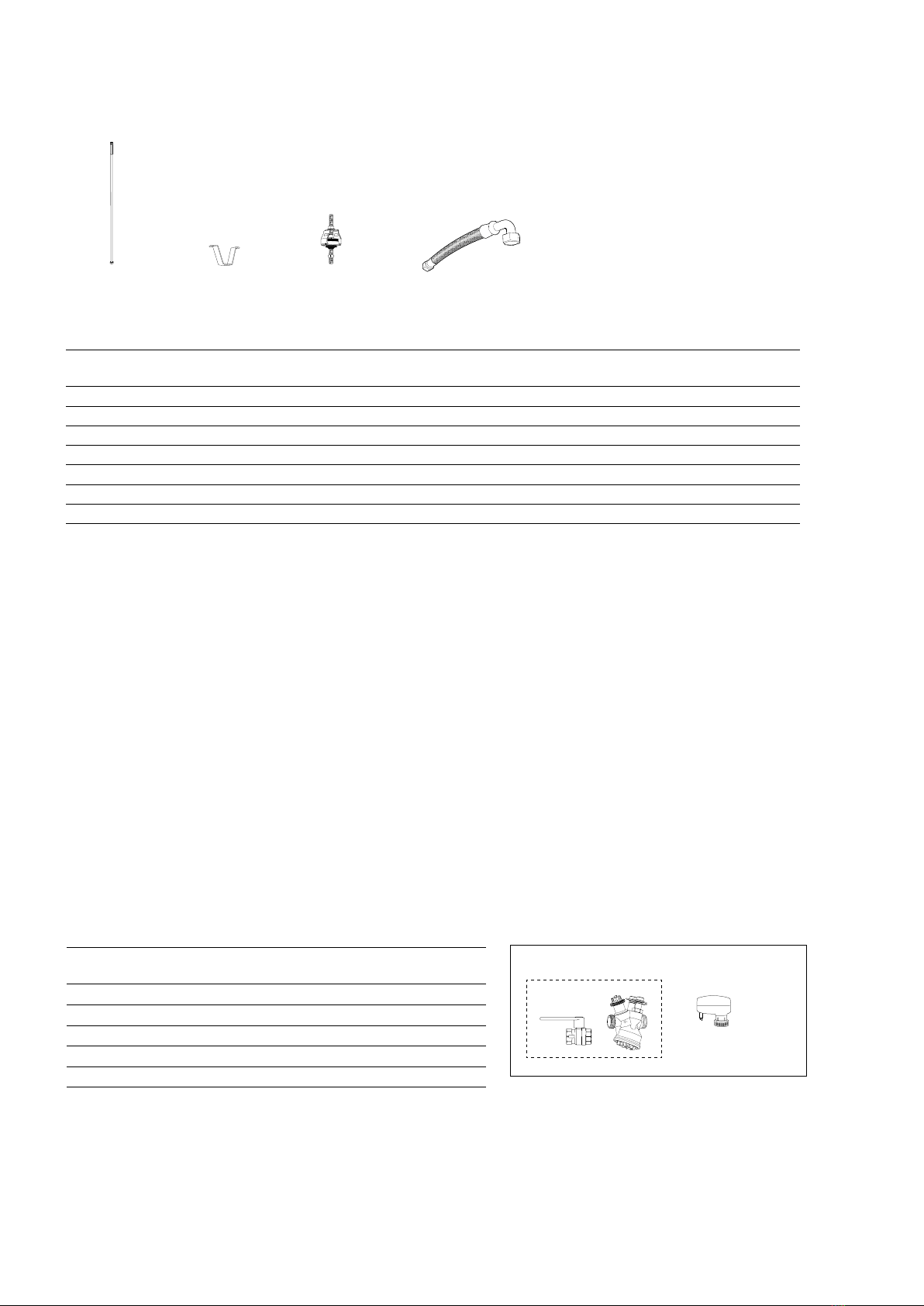

Accessories / Accssoires

Item

number

Type Consists

Dimensions

18056 PA34TR15* ARF3210/3215 4 pcs L: 1 m

18057 PA34TR20* ARF3220 6 pcs L: 1 m

18059 PA34CB15* ARF3210/3215 4 pcs

18060 PA34CB20* ARF3220 6 pcs

18065 PA34VD15* ARF3210/3215 4 pcs

18066 PA34VD20* ARF3220 6 pcs

77179 FHDN15 ARF3200W 2 pcs L: 1 m

PA34CBPA34TR PA34VD FHDN15

*) See separate manual. / Consultez la notice associée.

SDM

VKF

VPFC

Valve systems / Vannes

Item

number

Type Connection Flow range

[l/s]

238293

VPFC15LF DN15 0,012-0,068

238294

VPFC15NF DN15 0,024-0,13

238295

VPFC20 DN20 0,058-0,32

238296

VPFC25 DN25 0,10-0,60

238297

VPFC32 DN32 0,22-1,03

See separate manual. / Consultez la notice associée.

Arden 3200

Item

number

Type Name Dimensions

74684

FCDA

FC Direct 89x89x26 mm (FCCF)

74685

FCSA

FC Smart 89x89x26 mm (FCCF)

74686

FCPA

FC Pro 89x89x26 mm (FCCF)

74687

FCBA

FC Building 89x89x26 mm (FCCF)

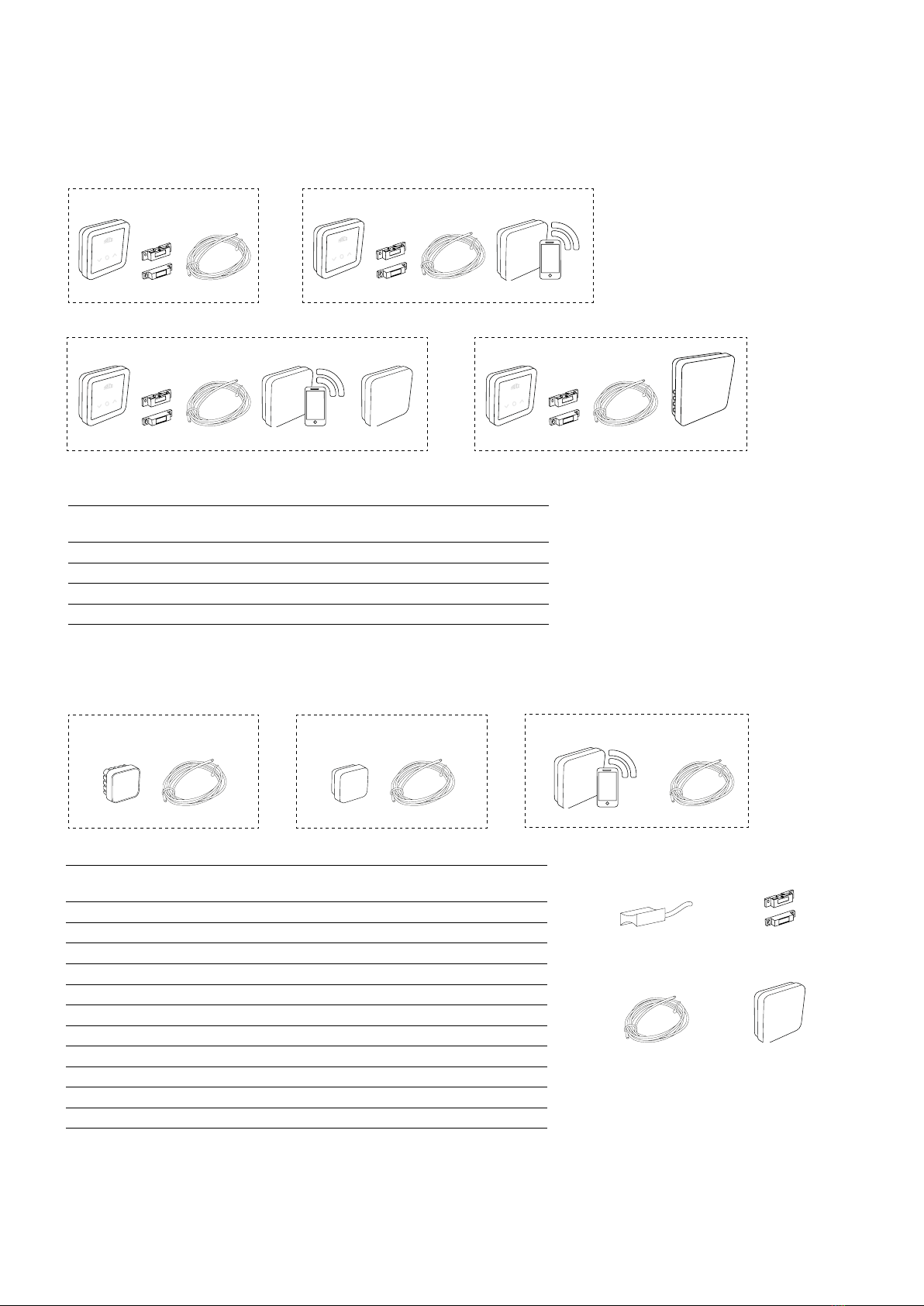

Control systems / Système de régulation

FCBC05/10/25

FCSC10/25

FCDCFCWTA

FCTXRF

FCBC05FCDCFCCF

Item

number

Type Dimensions

74694

FCRTX

39x39x23 mm

74695

FCOTX

39x39x23 mm

74699

FCLAP

89x89x26 mm

74702

FCWTA for water heated units

17495

FCDC

74718

FCBC05 5 m

74719

FCBC10 10 m

74720

FCBC25 25 m

74721

FCSC10 10 m

74722

FCSC25 25 m

74703

FCTXRF for FC Smart, FC Pro

89x89x26 mm

Accessories / Accessoires

FCDA - FC Direct FCSA - FC Smart

FCPA - FC Pro FCBA - FC Building

FCLAP

See separate manual for FC. / Consultez la notice de FC.

FCBC10FCDCFCCF FCLAP

FCBC10FCDCFCCF FCLAP FCTXRF FCBC10FCDCFCCF FCBAP

FCSC10

FCRTX

FCSC10

FCOTX

FCBC10

The air curtain must be supplemented with a control system.

Un système de régulation doit être intégré au rideau d’air.

Arden 3200

*1) Lowest/highest airow of totally 3 fan steps.

*2) Sound power (LWA) measurements according to ISO 27327-2: 2014, Installation type E.

*3) Sound pressure (LpA). Conditions: Distance to the unit 5 metres. Directional factor: 2. Equivalent absorption area: 200

m². At lowest/highest airow.

*4) ∆t = temperature rise of passing air at maximum heat output and lowest/highest airow.

*5) Applicable at water temperature 60/40 °C, air temperature, in +18 °C. See www.frico.net for additional calculations.

Item

number

Type Output

steps

[kW]

Airow*1

[m3/h]

∆t*4

[°C]

Sound

power*2

[dB(A)]

Sound

pressure*3

[dB(A)]

Motor

[W]

Amp.

motor

[A]

Voltage [V]

Amperage [A]

(heat)

Weight

[kg]

246838 ARF3210E05 1,7/3,3/5 1000/1800 15/8 73 43/57 168 0,7 230V~/21,7

400V3N~/7,2

246839 ARF3210E08 3/5/8 1000/1800 24/13 73 43/57 168 0,7 400V3N~/11,6 31

246843 ARF3215E12 3,9/8/12 1600/2900 22/12 73 43/57 283 1,3 400V3N~/17,3 42

246847 ARF3220E16 6/10/16 2100/3900 23/12 73 44/60 366 1,6 400V3N~/23,1 59

3 Electrical heat / Chauffage électrique - Arden 3200 E (IP20)

Technical specications

Item

number

Type Output*5

[kW]

Airow*1

[m3/h]

∆t*4,5

[°C]

Water

volume

[l]

Sound

power*2

[dB(A)]

Sound

pressure*3

[dB(A)]

Motor

[W]

Amperage

motor

[A]

Weight

[kg]

246840 ARF3210W 8,2 1000/1500 19/16 1,1 69 44/53 133 0,6 30

246844 ARF3215W 14 1700/2600 19/16 1,7 72 48/56 226 1,0 41

246848 ARF3220W 18 2500/3150 18/17 2,3 72 50/56 265 1,2 56

2 Water heat / Chauffage à eau chaude - Arden 3200 W (IP21)

Voltage motor: 230V~

*1) Débit d’air mini/maxi de 3 étages de ventilation au total.

*2) Mesures de la puissance acoustique (LWA) selon la norme ISO 27327-2 : 2014, Installation de type E.

*3) Pression acoustique (LpA). Conditions : Distance de l’appareil : 5 mètres. Facteur directionnel : 2. Surface

d’absorption : 200 m². Au débit d’air minimal/maximal.

*4)∆t = augmentation de température sous un débit d’air mini / maxi et une puissance maximale.

*5)Valable pour une temp. d’eau de 60/40 °C, temp. d’air d’entrée +18 °C. Consultez www.frico.fr pour des

calculs supplémentaires.

Etages de puissance

Puissance

Débit d'air

Puissance acoustique

Pression acoustique

Tension moteur

Intensité moteur

Tension/Intensité chauffage

Volume d'eau

Poids

Output steps [kW]

Output*4 [kW]

Airow*1 [m3/h]

Sound power*2 [dB(A)]

Sound pressure*3 [dB(A)]

Voltage motor [V]

Amperage motor [A]

Voltage / Amperage heat

Water volume [l]

Weight [kg]
