Frico IHW10 Manuel utilisateur

.... 6

SE .... 8

.... 20

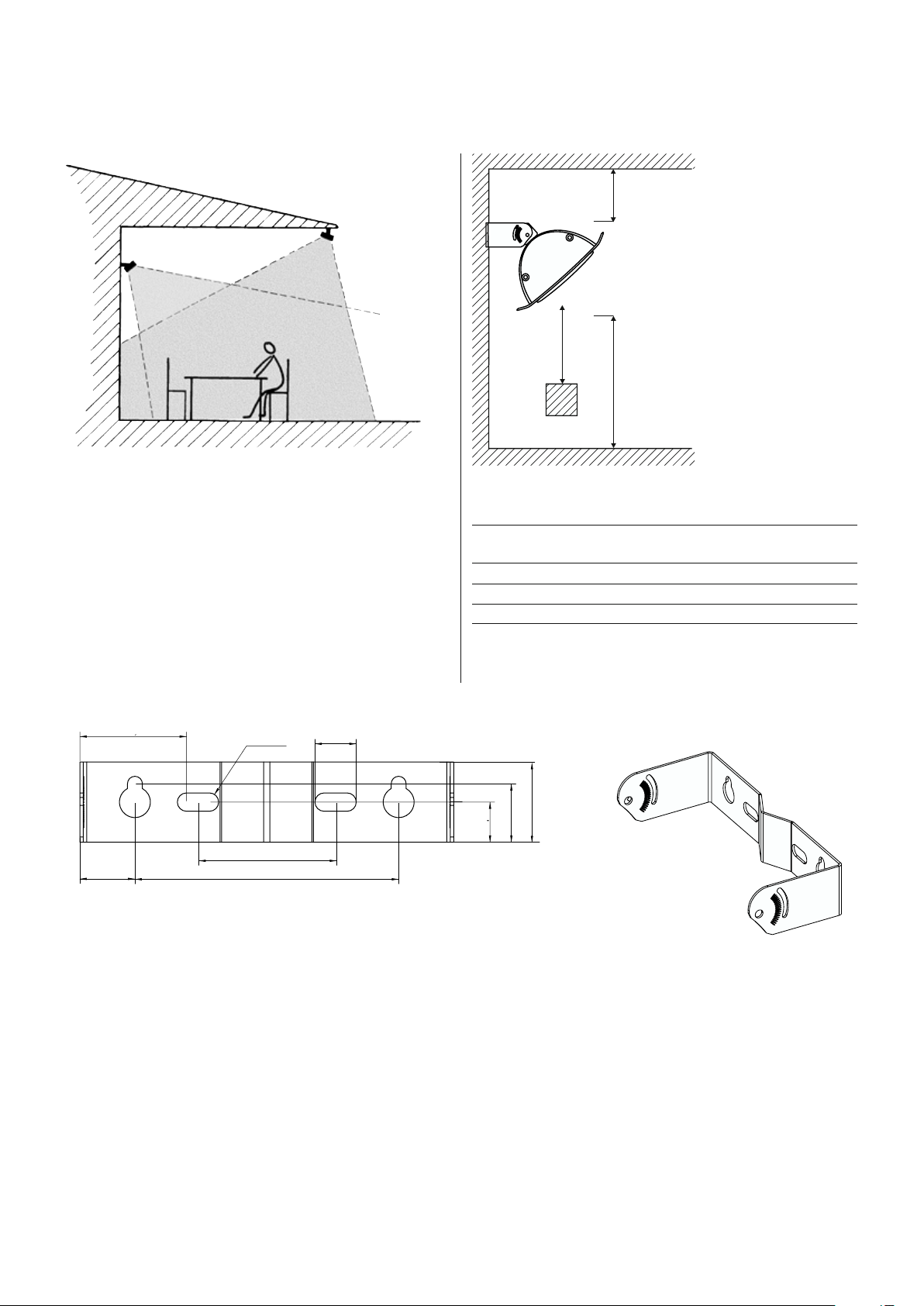

Positioning

Fig. 2: Minimum mounting distance

Fig. 1:The heaters should heat from at least two

directions for even heating Type IH

[mm]

A 200

B1000

C 1800

46,5

11 524

ø8

17,5

25,5

Fig. 3: Bracket measurements

Replacing the halogen lamp

Fig. 5

500 169

160

0,9 m

147

Fig. 4

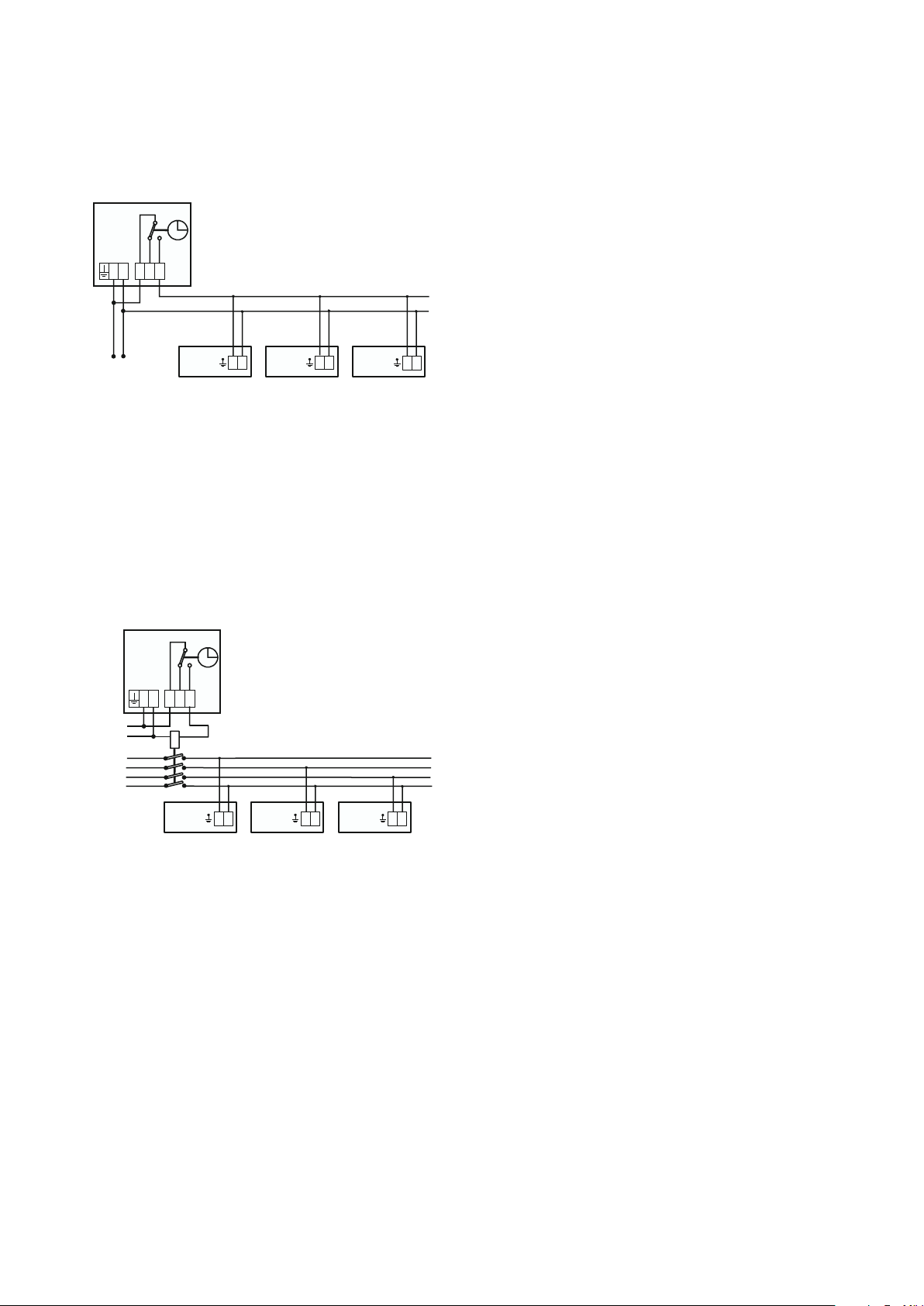

Wiring diagrams IH

Timer control

Timer control with contactor

123

CBT

230V~

Max load 3500W

123

CBT

230V~

400V3~

(1)

SE: Effekt

GB: Output

NO: Effekt

FR: Puissance

RU: Выходнаямощность

DE: Abgabe

PL: Moc

FI: Teho

ES: Potencia

(2)

SE: Spänning

GB: Voltage

NO: Spenning

FR: Tension

RU: Напряжение

DE: Spannung

PL: Napięcie

FI: Jännite

ES: Tensión

(3)

SE: Ström

GB: Amperage

NO: Strøm

FR: Intensité

RU: Силатока

DE: Strom

PL: Natężenieprądu

FI: Virranvoimakkuus

ES: Intensidad

(4)

SE: Maximal yttemperatur

GB: Max. surface temperature

NO: Maksimal overﬂatetemp.

FR: Température de surface

RU: Max.темпер.греющ.поверх.

DE: Max. Oberﬂächentemperatur

PL: Max.temperaturapowierzchnigrzewczej

FI: Maks. pintalämpötila

ES: Máxima temperatura de superﬁcie

(5)

SE: Vikt

GB: Weight

NO: Vekt

FR: Poids

RU: Вес

DE: Gewicht

PL: Waga

FI: Paino

ES: Peso

Technical speciﬁcations |Infrared heater IHW with wide heat distribution, installation height 1.8 – 2.5 m 3

Type E-nr (SE) EL-nr (NO) Heat

output (1)

[W]

Voltage (2)

[V]

Amperage (3)

[A]

Max. ﬁlament

temperature (4)

[°C]

Weight (5)

[kg]

IHW10 85 701 18 54 325 81 1000 230V~ 4,3 2200 1,9

IHW15 85 701 19 54 325 82 1500 230V~ 6,5 2200 1,9

Technical speciﬁcations |Infrared heater IHF with directed heat distribution, installation height 2.3 – 3.5 m 3

Type E-nr (SE) EL-nr (NO) Heat

output (1)

[W]

Voltage (2)

[V]

Amperage (3)

[A]

Max. ﬁlament

temperature (4)

[°C]

Weight (5)

[kg]

IHF10 85 701 21 54 325 84 1000 230V~ 4,3 2200 1,9

IHF15 85 701 22 54 325 85 1500 230V~ 6,5 2200 1,9

*) without brackets

Protection class IH: (IPX4), splash-proof design.

CE compliant.

Allmänna anvisningar

Läs noga igenom denna bruksanvisning före

installation och användning. Spara manualen

för framtida bruk.

Produkten får endast användas till det

som framgår av denna montage- och

bruksanvisning. Garantin gäller endast

om anvisningen har följts och produkten

använts såsom är beskrivet.

Användningsområde

Halogeninfra IH är det perfekta valet för

utsatta utomhusmiljöer där designen är viktig

som t.ex. altaner, uteserveringar etc. IH kan

också användas som punktuppvärmning i

stora lokaler såsom kyrkor, industrier och

lager. IH ﬁnns i två olika utföranden. IHW ger

en behaglig värme i vistelsezonen från nära

håll och med en bred värmespridning. IHF

har en mer fokuserad värmespridning och är

avsedd att installeras på högre höjd.

Kapslingsklass: IPX4.

Placering

Värmarna ska placeras så de innesluter det

område som önskas uppvärmt, se ﬁg. 3.

Normal monteringshöjd är 2–3 meter över

marken/golvet. En tumregel för halogeninfror

är att 600–800 W/m² höjer den upplevda

temperaturen med cirka 10 °C. Effektbehovet

kan minskas om området som ska värmas

upp är skyddat. Om området bara har tak,

bör minst 800 W/m² installeras, medan

600 W/m² räcker om området har tre väggar.

För slutna utrymmen måste effektbehovet

beräknas. En person upplever bäst komfort

om värmestrålningen kommer från minst två

håll.

För IHW som ger en bred värmespridning

är rekommenderad installationshöjd 1,8

– 2,5 m och för IHF som ger en fokuserad

värmespridning är rekommenderad

installationshöjd 2,3 – 3,5 m.

Montering

IH monteras fast på vägg med konsolen.

Värmaren kan även monteras på t.ex. ett

parasoll eller en stolpe, för detta används

en lämplig U-bult (ingår inte) ihop med

den medlevererade konsolen. Även andra

alternativ är möjliga, t ex. pendla från tak.

Värmaren ska monteras horisontellt, för att

lampan ska vara i horisontellt läge.

Värmaren kan riktas rakt ut från väggen

eller vinklas upp till 45°.

För minimimått, se ﬁg. 4.

1.Fäst konsolen på väggen, se ﬁg. 2.

Observera att väggkonsolen inte får

monteras enbart med skruvarna i

nyckelhålen.

2.Ta loss skruvarna som sitter på apparatens

fäste vid leverans.

3.Haka fast fästet i konsolen.

4.Lås fast i önskat läge med skruvarna.

Observera att apparaten inte får placeras

direkt under fast vägguttag.

Elinstallation

IH är försedd med en 0,9 meter lång sladd

med stickpropp för anslutning till jordat uttag.

Anslutningskabeln får inte ligga mot

apparaten eftersom ytan är varm eller träffas

av värmestrålningen. Om kabeln ska bytas

kontakta en fackman, observera att på grund

av höga temperaturer i värmaren krävs att

kabeln som används är av typ H05 SS-F 3G1

mm² eller motsvarande.

En halogenlampa har en hög startström

och därför bör vägguttaget skyddas av en trög

säkring.

Vid osäkerhet kontakta en behörig

elinstallatör.

Montage- och bruksanvisning

Byte av halogenlampa

Värmelampan i IH är av högsta kvalitet och

om den inte utsätts för mekanisk påfrestning

i form av vibrationer och stötar kommer den

att hålla länge. Livslängden är beroende på

omgivningstemperaturen och hur värmaren

är monterad. När värmaren installeras fritt

och utomhus blir temperaturen låg och

livslängden på lampan kan förväntas bli upp

till 3000 timmar.

Lampan skall bytas av en installatör eller

annan kompetent personal.

- Bryt strömmen.

- Vänta tills apparaten kallnat.

1.Ta bort locken i båda gavlarna (fyra

skruvar).

2.Drag ut gallret åt ena sidan.

3.Ta bort båda reﬂektorgavlarna (två skruvar).

4.Lossa anslutningarna i plintarna.

5.Drag ut lampan ur lamphållarna.

- Kontrollera att ersättningslampan har rätt

effekt och spänning.

- Montera den nya lampan. Observera att

lampan inte får vidröras med ﬁngrarna,

använd handskar eller liknande.

- Skyddsslangen ska sättas tillbaka runt

kablarna, så att inte kablarna skadas när

gallret monteras.

- Sätt ihop apparaten igen.

Se ﬁg. 5.

Skötsel

Vid all service, reparation och underhåll

ska strömförsörjningen till apparaten vara

frånkopplad.

Apparaten har inga rörliga delar så kravet på

underhåll är litet, men den måste hållas ren

från damm och smuts. Om reﬂektorn inte är

ren kommer värmestrålningen från apparaten

att minska och apparaten blir varmare. Större

nedsmutsning kan också orsaka överhettning.

Reﬂektorns yta är ömtålig och måste därför

rengöras med försiktighet. Om reﬂektorn blir

nedsmutsad ska den rengöras eller bytas ut av

en fackman.

Säkerhet

• Apparatenharviddrifthetaytor!

• Apparatenfårejövertäckashelteller

delvis med brandfarligt material, då

överhettning av apparaten kan medföra

brandfara!

• Dennaproduktärinteavseddatt

användas av barn eller personer med

nedsattfysiskellermentalförmågaeller

brist på erfarenhet och kunskap, om

inte anvisningar angående produktens

användning har getts av person med

ansvar för deras säkerhet eller att denna

person övervakar handhavandet. Barn

skall hållas under uppsikt så att de inte

kan leka med produkten.

•Värmarenärförseddmedskyddsgallerför

att hindra beröring eller att större föremål

nårdenvarmalampan.Apparatenfårinte

användasutandettaskyddsgaller.

•Setillsåattbrännbartmaterialintenns

samlat på och nära värmaren

•Detfriaavståndettillbrännbartmateriali

strålriktningen måste vara minst 1 meter.

General Instructions

Read these instructions carefully before

installation and use. Keep this manual for

future reference.

Theproductmayonlybeusedassetoutin

theassemblyandoperatinginstructions.The

guaranteeisonlyvalidiftheproductisused

in the manner intended and in accordance

with the instructions.

Application

Infrared halogen IH is the perfect choice

for exposed outdoor environments where

design is important, for example, balconies,

pavement cafés, etc. IH can also be used

as local heating in large premises such as

churches, industries and warehouses. IH is

available in two different designs. IHW gives

a comfortable heat in the occupied zone from

close range and also wider heat distribution.

IHF has more direct heat distribution and is

designed to be installed higher up. Infrared

halogen IH is energy efﬁcient, as it is only

used when there is a heating requirement.

Protection class: IPX4

Positioning

The heaters must be placed so that they

enclose the area to be heated, see ﬁg. 3. The

normal assembly height is 2–3 metres above

the ground/ﬂoor. A rule of thumb for infrared

halogen is that 600–800 W/m² increases the

experienced temperature by about 10 °C. The

output demand can be reduced if the area to

be heated is protected. If the area only has a

roof, at least 800 W/m² should be installed.

600 W/m² is sufﬁcient if the area has three

walls. For enclosed areas, the output demand

must be calculated. Optimum comfort is

achieved if the heat is distributed from at

least two directions.

We recommend an installation height of

1.8 - 2.5 m for IHW which has wide heat

distribution and an installation height of 2.3

- 3.5 m for IHF which gives a focused heat

distribution.

Mounting

IH is mounted on the wall using the bracket.

The heater can also be mounted on e.g.

a parasol or a post, a suitable U-bolt (not

included) is used for this together with the

supplied console. Other alternatives are

possible, e.g. suspended from the ceiling.

The heater must be mounted in a horizontal

position in order to keep the lamp horizontal.

The heater can be directed straight out from

the wall or angled up to 45°.

For minimum measurements, see ﬁg. 4.

1.Secure the bracket on the wall, see ﬁg. 2.

Note that the wall bracket must not only be

ﬁtted with the screws in the keyhole slots.

2.Remove the screws ﬁxed to the unit's

attachment on delivery.

3.Hook the attachment on the bracket.

4.Lock in position with the screws.

Note that the unit must not be placed directly

under the permanent wall socket.

Electrical installation

IH is equipped with a 0.9 metre cord with

plug for connection to an earthed outlet

socket.

The connection cord must not rest against

the unit as the surface becomes hot or can

be hit by thermal radiation. Contact an

electrician if the cord needs to be changed.

Note that due to the high temperatures in

the heater, a cord of the type H05 SS-F 3G1

mmor the like should be used.

As the halogen lamp has a high starting

current the wall socket should be fuse

protected by a slow burn fuse.

In the event of uncertainty contact an

electrician.

Assembly and operating instructions

Replacing the halogen lamp

The heat lamp in IH is of the highest quality

and unless it is subjected to mechanical

strains in the form of vibrations and impact

it will last for a long time. The service life

is dependent on the ambient temperature

and how the heater is installed. When the

heater is installed freely and outdoors the

temperature will be low and the life of the

lamp can be expected to be in the region of

3000 hours.

The lamp must be replaced by an installer

or other skilled person.

- Disconnect the power supply.

- Wait until the unit is cold.

1.Remove the covers at both ends (four

screws).

2.Pull the grille to one side.

3.Remove both reﬂector ends (two screws).

4.Loosen the connections on the terminal

block.

5.Pull the lamp out of the lamp holders.

- Check that the replacement lamp has the

correct output and voltage.

- Fit the new lamp. Note do not touch the

lamp with your ﬁngers, wear gloves or the

like.

- The protective tube must be reﬁtted to the

cables, so that the cables are not damaged

when the grille is ﬁtted.

- Reassemble the unit again.

See ﬁg. 5.

Maintenance

The power supply to the unit must be

disconnected during all service, repair and

maintenance work.

The unit has no moving parts so the

maintenance requirement is small, but it

must be kept clean and free from dust and

dirt. If the reﬂector is not clean the thermal

radiation from the unit will decrease and the

heater will become hotter. A large amount of

dirt can cause overheating.

The surface of the reﬂector is sensitive and

must be cleaned with care. If the reﬂector

is dirty it must be cleaned or replaced by a

specialist.

Safety

• Duringoperationthesurfacesoftheunit

arehot!

• Theunitmustnotbefullyorpartially

covered with inﬂammable materials, as

overheatingcanresultinarerisk!

• Thisproductisnotdesignedtobeusedby

childrenorpersonswithreducedphysical

ormentalabilityoralackofexperience

and knowledge, unless instruction

regarding the product's use has been

givenbyapersonwithresponsibilityfor

theirsafetyorthatthispersonsupervises

operation. Children must be kept under

supervisiontoensuretheydonotplaywith

the product.

•Theheaterisequippedwithaprotective

grille to prevent contact or to prevent

large objects from touching the hot lamp.

The unit must not be used without this

protective grille.

•Ensurethattherearenoinammable

materials gathered on or close to the

heater.

•Thefreespacetotheinammablematerial

in the direction of radiation must be at

least 1 meter.

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Frico Chauffage

Frico

Frico Thermowarm TWT100 Manuel utilisateur

Frico

Frico Elztrip EZ300 Series Manuel de service

Frico

Frico Gliese GSE065 Manuel utilisateur

Frico

Frico SIReAC Manuel utilisateur

Frico

Frico Thermozone SF WL Series Manuel utilisateur

Frico

Frico SWL Series Manuel utilisateur

Frico

Frico Thermoplus Series Manuel utilisateur

Frico

Frico Thermoplus ECV55021 Manuel de service

Frico

Frico PA4200 Series Manuel utilisateur

Frico

Frico SWX CE Series Manuel utilisateur

Frico

Frico HG105A Manuel utilisateur

Frico

Frico Infrasmart IHS20W/B/S24 Manuel utilisateur

Frico

Frico IRCF3000 Manuel de service

Frico

Frico RDFEC10 Manuel utilisateur

Frico

Frico Thermozone AD Corinte A - ADCS Manuel utilisateur

Frico

Frico SWX C Series Manuel utilisateur

Frico

Frico AR3200 Manuel utilisateur

Frico

Frico IR3000 Manuel utilisateur

Frico

Frico Thermozone ADA Cool Manuel utilisateur

Frico

Frico Pamir 2500 Manuel utilisateur

Frico

Frico Infratower IHA30 P Series Manuel utilisateur

Frico

Frico ELIRC Manuel utilisateur

Frico

Frico IHC Series Manuel utilisateur

Frico

Frico SWH Series Manuel utilisateur

Manuels Chauffage populaires d'autres marques

oventrop

oventrop Regucor Series Manuel utilisateur

Blaze King

Blaze King CLARITY CL2118.IPI.1 Manuel utilisateur

ELMEKO

ELMEKO ML 150 Manuel utilisateur

BN Thermic

BN Thermic 830T Manuel utilisateur

KING

KING K Series Mode d’emploi

Empire Comfort Systems

Empire Comfort Systems RH-50-5 Guide de démarrage rapide

Well Straler

Well Straler RC-16B Manuel utilisateur

EUROM

EUROM 333299 Manuel utilisateur

Heylo

Heylo K 170 Manuel utilisateur

Eterna

Eterna TR70W Manuel utilisateur

Clarke

Clarke GRH15 Mode d’emploi

IRSAP

IRSAP The Radiator Company Ovali Manuel utilisateur

Empire Heating Systems

Empire Heating Systems WCC65 Manuel utilisateur

Wetekom

Wetekom 92 86 43 Manuel utilisateur

Desa

Desa SPC170-F Manuel utilisateur

Watlow

Watlow Watrod Electric Tubular Heaters Manuel utilisateur

Haverland

Haverland ECO-DRY GPS Series Manuel de la liste des pièces

Stelpro

Stelpro ASILVC2060 Series Manuel utilisateur
