Flash LIGHT BOX MOON 2 Manuel utilisateur

User Manual

Instrukcja Obsługi

F7300243

LIGHT BOX MOON 2

User Manual •Instrukcja Obsługi

Please keep this User Manual for future

consultation. If you sell the xture to

another user, be sure that they also receive

this instruction booklet.

Unpack and check carefully there is no

transportation damage before using the

xture.

Before operating, ensure that the voltage

and frequency of power supply match the

power requirements of the xture.

It’s important to ground the yellow/green

conductor to earth in order to avoid electric

shock.

Disconnect main power before servicing

and maintenance.

 Use safety chain when xes this xture.

Don’t handle the xture by taking its head

only, but always by taking its base.

Do not use the device in high humidity

conditions. Use in 20°C to +35°C

IMPORTANT!

Do not point strong light output from other fixtures

at the LIGHT BOX MOON 2, as intense illumination

can damaged the display.

In the event of serious operating problem,

stop using the xture immediately. Never

try to repair the xture by yourself. Repairs

carried out by unskilled people can lead to

damage or malfunction. Please contact the

nearest authorized technical assistance

center. Always use the same type spare

parts.

Do not connect the device to any dimmer

pack.

Do not touch any wire during operation

and there might be a hazard of electric

shock.

To prevent or reduce the risk of electrical

shock or re, do not expose the xture to

rain or moisture.

 e housing must be replaced if they are

visibly damaged.

Do not look directly at the LED light spot

while the xture is on.

WARNING! e device must be connected

to the power supply in order to avoid

condensation.

2. SAFETY INFORMATION

1. INTRODUCTION

THANK YOU FOR PURCHASING LIGHT BOX MOON 2. FOR SAFETY REASONS AND TO

ENSURE THE TROUBLE-FREE OPERATION, CAREFULLY READ THE INSTRUCTIONS.

WARNING!

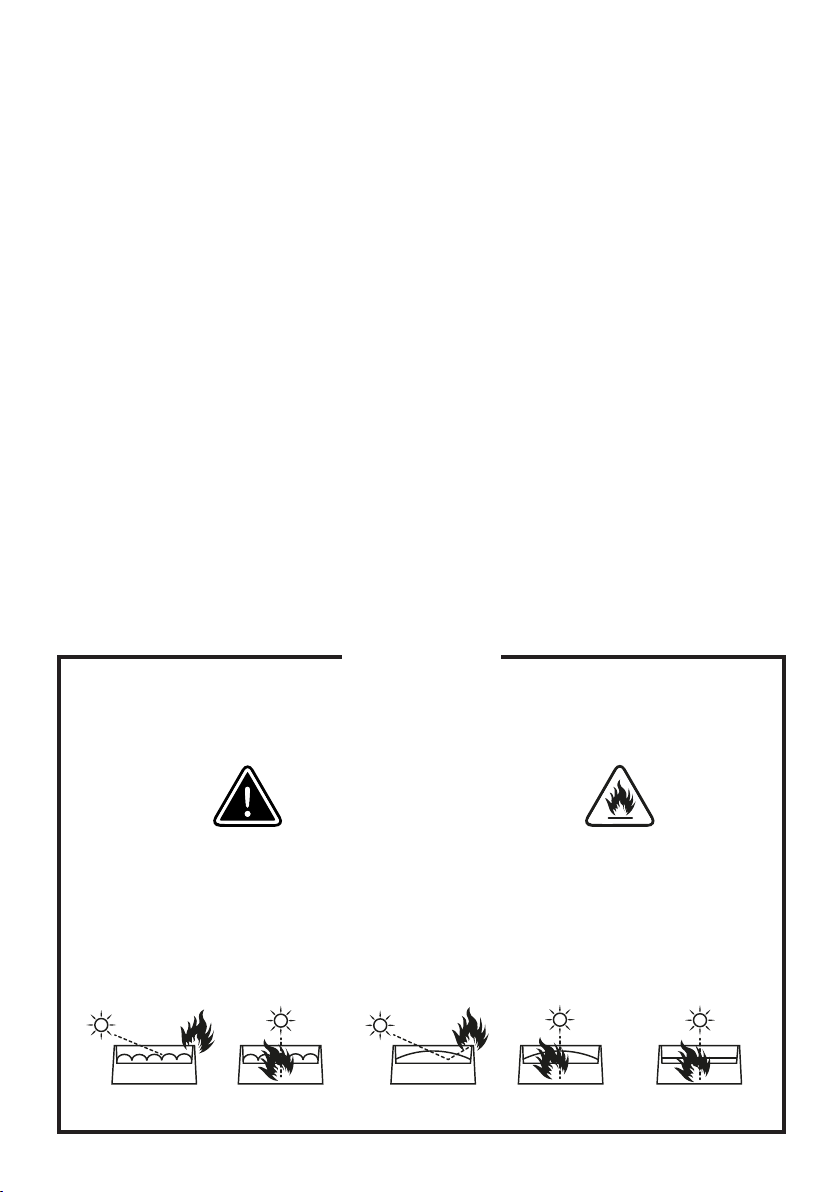

Figure 2. Lenses can focused sunlight and strong light, presenting a risk of re and damage to the xture.

Shield or shade the head if necessary.

LIGHT BOX MOON 2 •Art No F7300243

e unit should be mounted via its screw

holes on the bracket. Always ensure that

the unit is rmly xed to avoid vibration

and slipping while operating. Always

ensure that the structure to which you are

attaching the unit is secure and is able to

support a weight of 10 times of the unit’s

5.1 Connecting DMX signal

e connection is performed using cable

with XLR-female -> XLR-Male plugs.

4. INSTALLATION

5. CONNECTION

3. PRODUCT INFORMATION

weight. Also always use a safety cable that

can hold 12 times of the weight of the unit

when installing the xture. e equipment

must be xed by professionals. And it must

be xed at a place where is out of the touch

of people and has no one pass by or under

it.

e device is equipped with the following

interfaces:

1. DMX (in/out): XLR 3(5)-pin socket

2. Power (in/out): powerCON socket

FEMALE

XLR

GROUND

DMX +

DMX -

MALE

XLR

CAUTION! At the last xture, the

DMX signal has to be terminated with a

terminator. Solder a 120Ω resistor between

signal (-) and signal (+) into a XLR plug and

plug it in the DMX output of the last xture.

DMX

Controller DMX 512 DMX 512

FEMALE

XLR

GROUND

DMX +

DMX -

MALE

XLR

3-pin XLR

5-pin XLR

Power supply voltage: 230V

Voltage frequency: 50/60Hz

Display: LED - 4 characters

Number of DMX channels: 23

Control interface: 4 buttons

Operating modes: DMX512, Auto,

Sound-controlled, Master / Slave

Features: Remote control

AC IN: IEC - C14

IP Rating: IP20

Housing made: ABS

Cooling: Active

Dimension: 44x24x16 cm (45x30x21 cm)

Weight: 3,6 kg (4kg)

Type of packaging: Carton Box

LED display window function control table, all the

function are selected and than press Dkey to save

conrm.

(Press button „Enter” to enter)

The connection is performed using

power cable with PowerCon connector

(included). The device must be

operated by qualified personnel.

5.2 Voltage specification

Input Voltage Total Power Frequency

220/240V 62W 50/60Hz

5.3 Connecting power supply

5.4 LED Display function

CAUTION! In the case of cable damage do not attempt to repair.

Replacement or repair can be made only on the manufacturer or by

a person with appropriate permissions.

Make sure that the power grid supply

parameters are consistent with device

parameters and limitations are not

exceeded.

User Manual •Instrukcja Obsługi

DMX ADDRESS Code

Master/Slave Mode

Sound sensitivity adjust

Auto Effect Choose

Digital Display ON/OFF

Digital Display overturn setting

Auto test

Current software versions

Auto Speed

Effect Choose

AB C D

A. Menu

B. Up

C. Down

D. Enter

Mod No. Function Value Description

BALL

1 Dimmer 0-255 0% →100%

2 Strobe 0-008 Open

9-255 Stroboscope (Speed 0-100%)

3 Red 0-255 0% →100%

4 Green 0-255 0% →100%

5 Blue 0-255 0% →100%

6 Moon Rotate 0-010 Stop

011-255 Rotate Slow → Fast

DERBY

7 Dimmer 0-255 0% →100%

8 Strobe 0-008 Open

009-255 Stroboscope (Speed 0-100%)

9 Red 0-255 0% →100%

10 Green 0-255 0% →100%

11 Blue 0-255 0% →100%

12 White 0-255 0% →100%

13 Moon Rotate 0-010 Stop

011-255 Rotate Slow →Fast

WASH

14 Dimmer 0-255 0% →100%

15 Strobe 0-008 Open

009-255 Stroboscope (Speed 0-100%)

16 Red 0-255 0% →100%

17 Green 0-255 0% →100%

18 Blue 0-255 0% →100%

19 Yellow 0-255 0% →100%

LASER

20 Laser R

0-007 Off

008-127 On

128-255 On/Off Switch

21 Laser G

0-007 Off

008-127 On

128-255 On/Off Switch

22 Pan Rotate

0-010 Stop

011-120 Movement forward Fast →Slow

121-134 Stop

135-245 Movement forward Slow →Fast

246-255 Stop

5.5 DMX 22CH

LIGHT BOX MOON 2 •Art No F7300243

OSTRZEŻENIE!

WAŻNE!

Nie kieruj silnego strumienia świetlnego z innych

urządzeń, ponieważ intensywne oświetlenie może

uszkodzić wyświetlacz.

Rysunek 2. Soczewki mogą skupiać światło słoneczne i silne światło, stwarzając ryzyko pożaru i

uszkodzenia urządzenia. W razie potrzeby należy osłonić lub zasłonić głowę.

User Manual •Instrukcja Obsługi

2. ZASADY BEZPIECZENSTWA

3. INFORMACJE O PRODUKCIE

4. INSTALACJA

Dziękujemy za zakup urządzenia LIGHT BOX MOON 2. Ze względów

bezpieczeństwa oraz w celu zapewnienia bezawaryjnej pracy urządzenia

należy dokładnie zapoznać się z instrukcją.

 Instalacja powinna być przeprowadzana

przez wykwalifikowany personel, aby

zminimalizować ryzyko przypadkowego

porażenia prądem.

 Przed instalacją urządzenia należy

odłączyć urządzenie od sieci.

 Przed podłączeniem urządzenia do sieci

energetycznej należy sprawdzić, czy nie

jest ono uszkodzone mechanicznie. Jeżeli

widoczne są jakiekolwiek ślady uszkodzenia

należy niezwłocznie skontaktować się

z dystrybutorem. Nie podłączać urządzenia

do sieci elektrycznej.

 Nie należy korzystać z urządzenia w

warunkach dużej wilgotności. Używaj

w zakresie od temperatur od 20°C do

+35°C

 Aby uniknąć uszkodzeń nie należy

stosować rozpuszczalników organicznych

do czyszczenia powłoki urządzenia.

 Urządzenie należy instalować na

stabilnych konstrukcjach.

 Urządzenie powinno być zainstalowane

w dobrze wentylowanym pomieszczeniu,

w odległości co najmniej 15cm od

najbliższej powierzchni (ściany, sufitu

itp). Jednocześnie należy upewnić się, że

otwory wentylacyjne nie są zatkane oraz

wentylatory działają poprawnie.

UWAGA! Urządzenie musi być podłączone

do zasilania w celu uniknięcia zjawiska

kondensacji.

Po wyjęciu urządzenia z opakowania należy

sprawdzić czy nie zostało ono uszkodzone

podczas transportu. Przed podłączeniem

do sieci elektrycznej należy upewnić się,

że urządzenie zamocowane jest stabilnie.

Producent nie ponosi odpowiedzialności za

uszkodzenia spowodowane niestabilnym

zamocowaniem urządzenia.

Podczas korzystania z urządzenia należy

zadbać o poprawne podłączenie go do sieci

elektrycznej oraz prawidłowe uziemienie.

Należy upewnić się, że parametry sieci

elektrycznej są zgodne z wymaganiami

urządzenia. Wszelkie czynności obejmujące

obsługę w zakresie podłączania urządzenia do

sieci elektrycznej powinny być wykonywane

przez wykwalikowany personel.

Napięcie zasilania: 230V

Częstotliwość napięcia: 50/60Hz

Ilość kanałów DMX: 23

Sterowanie: 4 przyciski

Tryby pracy: DMX512, Auto, Sterowanie

dźwiękiem, Master / Slave

Funkcje: Zdalne sterowanie za pomocą

pilota

AC IN: IEC - C14

Stopień ochrony IP: IP20

Rodzaj obudowy: ABS

Chłodzenie: Aktywne

Wymiary: 44x24x16 cm (45x30x21 cm)

Waga: 3,6 kg (4kg)

Rodzaj Opakowania: Karton

1. WPROWADZENIE

LIGHT BOX MOON 2 •Art No F7300243

5.2 Specyfikacja zasilania

5.3 Podłączenie zasilania

Napięcie Zasilania Pobór Mocy Częstotliwość zasilania

220/240V 62W 50/60Hz

5.1 Podłączenie sygnału DMX

Połączenie odbywa się przy użyciu

przewodu z wtyczkami XLR-Żeński ->

XLR-Męski

5. POLACZENIA

Urządzenie wyposażone jest w następujące

interfejsy:

1. DMX (wejście/wyjście) – złącza:

XLR 3(5)-pin

2. Zasilanie (wejście/wyjście) – złącze:

powerCON

ŻEŃSKI

XLR

GROUND

DMX +

DMX -

MĘSKI

XLR

Połączenie odbywa się przy użyciu

przewodu zakończonego z jednej strony

wtyczką sieci elektrycznej i wtyczką typu

powerCON z drugiej strony (w zestawie).

Urządzenie musi być obsługiwane przez

UWAGA! W przypadku uszkodzenia przewodu nie należy dokonywać

samodzielnej naprawy. Wymiana lub naprawa może być wykonana jedynie

w serwisie producenta lub przez osobę z odpowiednimi uprawnieniami.

wykwalifikowany personel techniczny.

Należy upewnić się, że parametry

zasilania sieci energetycznej są zgodne

z parametrami urządzenia i nie zostają

przekroczone ograniczenia dotyczące

poboru energii elektrycznej z sieci.

ŻEŃSKI

XLR

GROUND

DMX +

DMX -

MALE

XLR

3-pin XLR

5-pin XLR

User Manual •Instrukcja Obsługi

DMX

Controller DMX 512 DMX 512

5.4 Funkcje wyświetlacza LED

Tabela sterowania funkcjami okna wyświetlacza LED, kiedy wszystkie

funkcje są wybrane, naciśnij klawisz D, aby potwierdzić i zapisać.

A. Menu

B. Up

C. Down

D. Enter

Kod adresu DMX

Tryb Master/Slav

Regulacja czułości na dźwięk

Wybór efektu automatycznego

Cyfrowy wyświetlacz ON/OFF

Ustawienie odwrócenia wyświetlacza cyfrowego

Test automatyczny

Aktualne wersje oprogramowania

Prędkość automatyczna

Wybór Efektu

Prędkość automatyczna

AB C D

LIGHT BOX MOON 2 •Art No F7300243

User Manual •Instrukcja Obsługi

5.5 DMX 22CH

Mod No. Function Value Description

BALL

1 Dimmer 0-255 0% →100%

2 Strobe 0-008 Open

9-255 Stroboscope (Speed 0-100%)

3 Red 0-255 0% →100%

4 Green 0-255 0% →100%

5 Blue 0-255 0% →100%

6 Moon Rotate 0-010 Stop

011-255 Rotate Slow → Fast

DERBY

7 Dimmer 0-255 0% →100%

8 Strobe 0-008 Open

009-255 Stroboscope (Speed 0-100%)

9 Red 0-255 0% →100%

10 Green 0-255 0% →100%

11 Blue 0-255 0% →100%

12 White 0-255 0% →100%

13 Moon Rotate 0-010 Stop

011-255 Rotate Slow →Fast

WASH

14 Dimmer 0-255 0% →100%

15 Strobe 0-008 Open

009-255 Stroboscope (Speed 0-100%)

16 Red 0-255 0% →100%

17 Green 0-255 0% →100%

18 Blue 0-255 0% →100%

19 Yellow 0-255 0% →100%

LASER

20 Laser R

0-007 Off

008-127 On

128-255 On/Off Switch

21 Laser G

0-007 Off

008-127 On

128-255 On/Off Switch

22 Pan Rotate

0-010 Stop

011-120 Movement forward Fast →Slow

121-134 Stop

135-245 Movement forward Slow →Fast

246-255 Stop

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Flash Équipement d'éclairage

Flash

Flash F7200203 Manuel utilisateur

Flash

Flash FTB-324-2 Manuel utilisateur

Flash

Flash DERBY LASER RG + LED Manuel utilisateur

Flash

Flash F7100525 Manuel utilisateur

Flash

Flash FL-330 BEAM 15R Manuel utilisateur

Flash

Flash LED NEW EFFECT LIGHT Manuel utilisateur

Flash

Flash F7100337 Manuel utilisateur

Flash

Flash FL-233 BEAM Manuel utilisateur

Flash

Flash FL-203 Manuel utilisateur

Flash

Flash EVENT Series Manuel utilisateur

Flash

Flash LOGO Manuel utilisateur

Flash

Flash 19x40W PRO Manuel utilisateur

Flash

Flash F7100511 Manuel utilisateur

Flash

Flash F7100523 Manuel utilisateur

Flash

Flash F7100566 Manuel utilisateur

Flash

Flash LED PAR 18x10W RGBW 4in1 IP20 Manuel utilisateur

Flash

Flash F7100335 Manuel utilisateur

Flash

Flash Laser mini LED White Manuel utilisateur

Flash

Flash F7100443 Manuel utilisateur

Flash

Flash LED PAR 64 18x12 RGBWA+UV FLAT Manuel utilisateur

Flash

Flash F7100330 Manuel utilisateur

Flash

Flash F7100320 Manuel utilisateur

Flash

Flash 7X40W BIG EYE PRO Manuel utilisateur

Flash

Flash Big Eye Manuel utilisateur

Manuels Équipement d'éclairage populaires d'autres marques

Brizo

Brizo 8SP-MU-4 Manuel utilisateur

LUCE&LIGHT

LUCE&LIGHT BROM 1.0 Manuel utilisateur

IKEA

IKEA BJÖRKSPIREA Manuel utilisateur

Laserworld

Laserworld Evolution Series ES-400RGB Manuel utilisateur

Alien

Alien RG STAR Manuel utilisateur

EuroLite

EuroLite LED B-40 Manuel utilisateur

Qazqa

Qazqa Suplux SL 3 Black 103062 Manuel utilisateur

Commercial Electric

Commercial Electric 54568141 Manuel utilisateur

CREE LIGHTING

CREE LIGHTING 304 Series Manuel utilisateur

Goobay

Goobay 49867 Manuel utilisateur

ECOMAN ITALIA

ECOMAN ITALIA LED T8 Manuel utilisateur

Alkalite

Alkalite Krypton KT-81 Manuel utilisateur

Clas Ohlson

Clas Ohlson GU10 Manuel utilisateur

DTS

DTS DELTA 10 F Manuel utilisateur

ring

ring Solar Steplight Manuel utilisateur

One Stop Gardens

One Stop Gardens 57696 Instructions de montage

Chauvet DJ

Chauvet DJ COREpar UV120 ILS Manuel utilisateur

SIREM

SIREM Swimeo A2 Manuel utilisateur
