Flash 2x Moving Head 7R Manuel utilisateur

USER MANUAL / INSTRUKCJA OBSŁUGI

2x Moving Head 7R

F7100523

2x Moving Head 7R - BEAM (SET) - F7100523

www.flash-butrym.pl

Table of contents

1Introduction......................................................................................................................................................2

2Safety information ...........................................................................................................................................2

3Maintenance .....................................................................................................................................................2

4Product specification.......................................................................................................................................2

5Installation........................................................................................................................................................3

6connections.......................................................................................................................................................3

6.1 Connecting DMX signal.............................................................................................................................3

6.2 Voltage specification..................................................................................................................................4

6.3 Connecting power supply........................................................................................................................4

6.4 DMX channel list........................................................................................................................................4

Spis treści

1Wprowadzenie.................................................................................................................................................7

2Zasady bezpieczeństwa ..................................................................................................................................7

3Konserwacja .....................................................................................................................................................7

4Specyfikacja produktu.....................................................................................................................................7

5Instalacja ...........................................................................................................................................................8

6Połączenia.........................................................................................................................................................8

6.1 Podłączenie sygnału DMX ........................................................................................................................8

6.2 Specyfikacja zasilania.................................................................................................................................9

6.3 Podłączanie zasilania.................................................................................................................................9

6.4 Lista kanałów DMX....................................................................................................................................9

www.flash-butrym.pl

1INTRODUCTION

Thank you for purchasing Moving Head 7R BEAM. For safety reasons and to ensure the trouble-free

operation, carefully read the instructions.

2SAFETY INFORMATION

1. Installation should be done by qualified personnel in order to minimize the risk of accidental

electric shock

2. Disconnect the power supply before installation.

3. Before connecting the unit to the mains, make sure it is not damaged mechanically. If you

notice any signs of damage you should contact your dealer immediately. Do not connect the

device to the mains.

4. Do not use the device in high humidity conditions and at temperatures above 40° C

5. The device must be installed on stable structures

WARNING! THE BULB IS HOT!

Please turn off or restart the device only after 20 minutes after turning off the lamp, once

it is fully cooled down. Frequent switching will reduce the life span of lamps and bulbs.

CAUTION! The head and yoke must be unlocked before operation! Check the pan/tilt

locks!

3MAINTENANCE

1. Regularly clean the fan and the fan cover to maintain good air circulation.

2. After turning the unit off, wait 20 minutes before restarting to avoid overheating and damage

to electronic components.

4PRODUCT SPECIFICATION

Power consumption: 350W

Power supply voltage: 100 - 240V

Voltage frequency: 50/60Hz

Lamp type: 7R

Display: Color LCD

Color: Color wheel - 14 colors + white (with half-color feature)

ZOOM: No

Beam angle (min): 0°

Beam angle (max): 4°

Dimming: Linear: 0 - 100%

Prism: 16-facet, rotating

FROST filter: Yes

FOCUS: Electronic

GOBO wheel: 17 + open, gobo shake effect

PAN range: 540°

TILT range: 240°

Number of DMX channels: 16

DMX standard: DMX 512

2x Moving Head 7R - BEAM (SET) - F7100523

www.flash-butrym.pl

Control interface: Wheel controller

Operating modes: DMX512, Auto, Sound-controlled, Master / Slave

AC IN/OUT: powerCON

DMX IN/OUT: XLR - 3 pin

Cooling: Active

Height [cm]: 50

Width [cm]: 37

Depth [cm]: 32

Weight (1pc) [kg]: 16,4

5INSTALLATION

After removing the packaging, check if the device was not damaged during transport. Before connecting to

the mains, make sure that the device is securely mounted. The manufacturer is not responsible for damage

caused by unstable mounting.

Ensure proper connection to the mains and proper grounding. Make sure that the electrical parameters are

consistent with device requirements. All activities, including connecting the device to the mains must be

performed by qualified personnel.

6CONNECTIONS

The device is equipped with the DMX interface (3-pin XLR in/out). The connection is performed using cable

with XLR-female -> XLR-Male plugs.

The device is equipped with the following interfaces:

1. DMX (in/out): XLR 3-pin socket

2. Power (in/out): powerCON socket

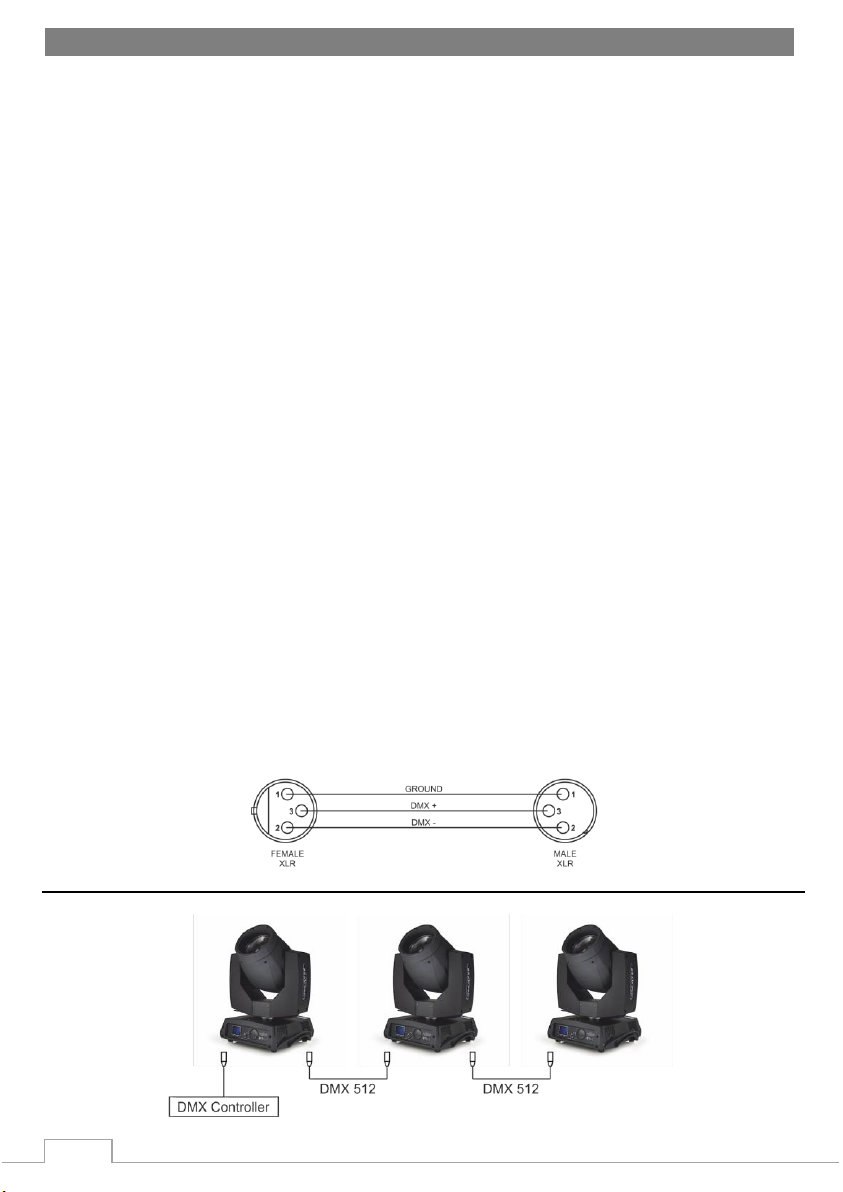

6.1 Connecting DMX signal

The connection is performed using cable with XLR-female -> XLR-Male plugs

www.flash-butrym.pl

6.2 Voltage specification

Input Voltage

Total Power

Frequency

100~240V

350W

50/60Hz

6.3 Connecting power supply

The connection is performed using power cable with powerCON connector (included).

The device must be operated by qualified personnel. Make sure that the power grid supply parameters are

consistent with device parameters and limitations are not exceeded.

CAUTION! In the case of cable damage do not attempt to repair. Replacement or repair can be made only

on the manufacturer or by a person with appropriate permissions.

Maximum number of devices connected in series: 2

6.4 DMX channel list

16CH mode

Channel

Function

Effect

CH 1

Color

0-4: White

5-8: White + Red

9-12: Red

13-16: Red + Yellow

17-21: Yellow

22-25: Yellow + Light blue

26-29: Light blue

30-33: Light blue + Green

34-38: Green

39-42: Green + Light violet

43-46: Light violet

47-50: Light violet + Pink

51-55: Pink

56-59: Pink + Light green

60-63: Light green

64-67: Light green + Orange

68-71: Orange

72-76: Orange + Cyan

77-80: Cyan

81-84: Cyan + Magenta

85-88: Magenta

89-93: Magenta + Warm white

94-97: Warm white

98-101: Warm white + Natural white

102-105: Natural white

106-110: Natural white + Cold white

111-114: Cold white

115-118: Cold white + UV

119-122: UV

123-127: UV + White

128-255: Clockwise rotation - slow to fast

CH 2

Strobe

0-3: Off

4-103: Pulse strobe from slow to fast

104-107: On

108-207: Strobe from slow to fast

2x Moving Head 7R - BEAM (SET) - F7100523

www.flash-butrym.pl

208-212: On

213-251: Random strobe from slow to fast

252-255: On

CH 3

Dimmer

0-255: 0-100%

CH 4

Gobo

0-3: Open

4-7: Gobo 1

8-11: Gobo 2

12-15: Gobo 3

16-19: Gobo 4

20-23: Gobo 5

24-27: Gobo 6

28-31: Gobo 7

32-35: Gobo 8

36-39: Gobo 9

40-43: Gobo 10

44-47: Gobo 11

48-51: Gobo 12

52-55: Gobo 13

56-59: Gobo 14

60-63: Gobo 15

64-67: Gobo 16

68-71: Gobo 17

72-113: Clockwise gobo rotation - fast to slow

114-117: Stop

118-159: Counterclockwise gobo rotation - slow to fast

160-165: Gobo 1 shake

166-171: Gobo 2 shake

172-176: Gobo 3 shake

177-182: Gobo 4 shake

183-187: Gobo 5 shake

188-192: Gobo 6 shake

193-199: Gobo 7 shake

200-204: Gobo 8 shake

205-210: Gobo 9 shake

211-215: Gobo 10 shake

216-221: Gobo 11 shake

222-227: Gobo 12 shake

228-232: Gobo 13 shake

233-238: Gobo 14 shake

239-243: Gobo 15 shake

244-249: Gobo 16 shake

250-255: Gobo 17 shake

CH 5

Prism

0-127: Off

128-255: On

CH 6

Prism rotating

0-127: Index rotation

128-187: Counterclockwise rotation - fast to slow

188-195: Stop

196-255: Clockwise rotation - slow to fast

CH 7

Empty

CH 8

Frost

0-255: 0-100%

CH 9

Focus

0-255: Focus adjustment

CH 10

Pan

0-255: 0°-540°

CH 11

Pan fine

0-255: Fine adjustment

CH 12

Tilt

0-255: 0°-240°

www.flash-butrym.pl

CH13

Tilt fine

0-255: Fine adjustment

CH14

Empty

CH15

Reset

0-100: No function

101-255: Reset

CH16

Bulb/Reset

0-30: No function

31-100: Lamp off

101-255: Lamp on

2x Moving Head 7R - BEAM (SET) - F7100523

www.flash-butrym.pl

1WPROWADZENIE

Dziękujemy za zakup urządzenia Głowica ruchoma 7R BEAM. Ze względów bezpieczeństwa oraz w celu

zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją.

2ZASADY BEZPIECZEŃSTWA

1. Instalacja powinna być przeprowadzana przez wykwalifikowany personel, aby

zminimalizować ryzyko przypadkowego porażenia prądem

2. Przed instalacją należy odłączyć urządzenie od sieci

3. Przed podłączeniem urządzenia do sieci energetycznej należy sprawdzić, czy nie jest ono

uszkodzone mechanicznie. Jeżeli widoczne są jakiekolwiek ślady uszkodzenia należy

niezwłocznie skontaktować się z dystrybutorem. Nie podłączać urządzenia do sieci

elektrycznej.

4. Nie należy korzystać z urządzenia w warunkach dużej wilgotności powietrza oraz w

temperaturze powyżej 40° C

5. Urządzenie należy instalować na stabilnych konstrukcjach

UWAGA! ŻARÓWKA JEST GORĄCA!

Wyłączenie lub resetowanie urządzenia powinno odbywać się najwcześniej 20 minut od

wyłączenia lampy, w celu zapewnienia jej odpowiedniego schłodzenia. Częste włączanie

i wyłączanie może mieć negatywny wpływ na żywotność lampy.

UWAGA! Głowica i jarzmo muszą zostać odblokowane przed uruchomieniem. W tym

celu należy sprawdzić blokady pan/tilt!

3KONSERWACJA

1. Dla zachowania dobrej cyrkulacji powietrza należy regularnie czyścić wentylator oraz osłonę

wentylatora

2. W celu uniknięcia przegrzania i uszkodzenia elementów elektronicznych, po każdym

wyłączeniu urządzenia należy odczekać 20 minut przed jego ponownym uruchomieniem.

4SPECYFIKACJA PRODUKTU

Pobór mocy: 350W

Napięcie zasilania: 100 - 240V

Częstotliwość napięcia: 50/60Hz

Typ lampy: 7R

Wyświetlacz: LCD Kolorowy

Barwa: Tarcza kolorów - 14 + biały

ZOOM: Nie

Kąt świecenia (min): 0°

Kąt świecenia (max): 4°

Ściemnianie: Płynne: 0 - 100%

Pryzmat: 16-ścienny, obrotowy

Filtr FROST: Tak

Regulacja ostrości (FOCUS): Elektroniczna

Tarcza GOBO: 17 wzorów, efekt Gobo Shake

www.flash-butrym.pl

Zakres ruchu - PAN: 540°

Zakres ruchu - TILT: 240°

Ilość kanałów DMX: 16

Standard DMX: DMX 512

Sterowanie: Kółko sterujące

Tryby pracy: DMX512, Auto, Sterowanie dźwiękiem, Master / Slave

AC IN/OUT: powerCON

DMX IN/OUT: XLR - 3 pin

Chłodzenie: Aktywne

Wysokość [cm]: 50

Szerokość [cm]: 37

Głębokość [cm]: 32

Waga (1szt) [kg]: 16,4

5INSTALACJA

Po wyjęciu urządzenia z opakowania należy sprawdzić czy nie zostało ono uszkodzone podczas transportu.

Przed podłączeniem do sieci elektrycznej należy upewnić się, że urządzenie zamocowane jest stabilnie.

Producent nie ponosi odpowiedzialności za uszkodzenia spowodowane niestabilnym zamocowaniem

urządzenia.

Podczas korzystania z urządzenia należy zadbać o poprawne podłączenie go do sieci elektrycznej oraz

prawidłowe uziemienie. Należy upewnić się, że parametry sieci elektrycznej są zgodne z wymaganiami

urządzenia. Wszelkie czynności obejmujące obsługę w zakresie podłączania urządzenia do sieci elektrycznej

powinny być wykonywane przez wykwalifikowany personel.

6POŁĄCZENIA

Urządzenie wyposażone jest w następujące interfejsy:

3. DMX (wejście/wyjście) – złącza: XLR 3-pin

4. Zasilanie (wejście/wyjście) - złącza: powerCON

6.1 Podłączenie sygnału DMX

Połączenie odbywa się przy użyciu przewodu z wtyczkami XLR-Żeński -> XLR-Męski

2x Moving Head 7R - BEAM (SET) - F7100523

www.flash-butrym.pl

6.2 Specyfikacja zasilania

Napięcie zasilania

Pobór mocy

Częstotliwość zasilania

100~240V

350W

50/60Hz

6.3 Podłączanie zasilania

Połączenie odbywa się przy użyciu przewodu zakończonego z jednej strony wtyczką sieci elektrycznej i

wtyczką typu powerCON z drugiej strony (w zestawie).

Urządzenie musi być obsługiwane przez wykwalifikowany personel. Należy upewnić się, że parametry

zasilania sieci energetycznej są zgodne z parametrami urządzenia i nie zostają przekroczone ograniczenia

dotyczące poboru energii elektrycznej z sieci.

UWAGA! W przypadku uszkodzenia przewodu nie należy dokonywać samodzielnej naprawy. Wymiana

lub naprawa może być wykonana jedynie w serwisie producenta lub przez osobę z odpowiednimi

uprawnieniami.

Maksymalna ilość urządzeń połączonych szeregowo kablem zasilającym: 2

6.4 Lista kanałów DMX

Tryb 16CH

Kanał

Funkcja

Efekt

CH 1

Kolor

0-4: Biały

5-8: Biały + Czerwony

9-12: Czerwony

13-16: Czerwony + Żółty

17-21: Żółty

22-25: Żółty + Jasnoniebieski

26-29: Jasnoniebieski

30-33: Jasnoniebieski + Zielony

34-38: Zielony

39-42: Zielony + Jasnofioletowy

43-46: Jasnofioletowy

47-50: Jasnofioletowy + Różowy

51-55: Różowy

56-59: Różowy + Jasnozielony

60-63: Jasnozielony

64-67: Jasnozielony + Pomarańczowy

68-71: Pomarańczowy

72-76: Pomarańczowy + Błękitny

77-80: Błękitny

81-84: Błękitny + Purpurowy

85-88: Purpurowy

89-93: Purpurowy + Ciepły biały

94-97: Ciepły biały

98-101: Ciepły biały + Naturalny biały

102-105: Naturalny biały

106-110: Naturalny biały + Zimny biały

111-114: Zimny biały

115-118: Zimny biały + UV

119-122: UV

123-127: UV + Biały

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Flash Équipement d'éclairage

Flash

Flash LASER 1000mW RGB II ev. Manuel utilisateur

Flash

Flash LED PAR 56 SLIM RGB Aura F7000253a Manuel utilisateur

Flash

Flash F7200203 Manuel utilisateur

Flash

Flash FLG-256 Manuel utilisateur

Flash

Flash F7100102 Manuel utilisateur

Flash

Flash F7300231 Manuel utilisateur

Flash

Flash F7100335 Manuel utilisateur

Flash

Flash F7100337 Manuel utilisateur

Flash

Flash WashFX 1000 IP65 Manuel utilisateur

Flash

Flash 7X40W BIG EYE PRO Manuel utilisateur

Flash

Flash EVENT Series Manuel utilisateur

Flash

Flash LED PAR 64 18x12 RGBWA+UV FLAT Manuel utilisateur

Flash

Flash LIGHT BOX MOON 2 Manuel utilisateur

Flash

Flash F7300254 Manuel utilisateur

Flash

Flash LED WASHER RGB IP34 ver.II Manuel utilisateur

Flash

Flash EVENT Series Manuel utilisateur

Flash

Flash 8R BEAM Manuel utilisateur

Flash

Flash HYBRID 10R Manuel utilisateur

Flash

Flash F7100327 Manuel utilisateur

Flash

Flash F7100070 Manuel utilisateur

Flash

Flash F7000050 Manuel utilisateur

Flash

Flash F7100511 Manuel utilisateur

Flash

Flash F7100097 Manuel utilisateur

Flash

Flash F7000547 Manuel utilisateur

Manuels Équipement d'éclairage populaires d'autres marques

Brizo

Brizo 8SP-MU-4 Manuel utilisateur

LUCE&LIGHT

LUCE&LIGHT BROM 1.0 Manuel utilisateur

IKEA

IKEA BJÖRKSPIREA Manuel utilisateur

Laserworld

Laserworld Evolution Series ES-400RGB Manuel utilisateur

Alien

Alien RG STAR Manuel utilisateur

EuroLite

EuroLite LED B-40 Manuel utilisateur

Qazqa

Qazqa Suplux SL 3 Black 103062 Manuel utilisateur

Commercial Electric

Commercial Electric 54568141 Manuel utilisateur

CREE LIGHTING

CREE LIGHTING 304 Series Manuel utilisateur

Goobay

Goobay 49867 Manuel utilisateur

ECOMAN ITALIA

ECOMAN ITALIA LED T8 Manuel utilisateur

Alkalite

Alkalite Krypton KT-81 Manuel utilisateur

Clas Ohlson

Clas Ohlson GU10 Manuel utilisateur

DTS

DTS DELTA 10 F Manuel utilisateur

ring

ring Solar Steplight Manuel utilisateur

One Stop Gardens

One Stop Gardens 57696 Instructions de montage

Chauvet DJ

Chauvet DJ COREpar UV120 ILS Manuel utilisateur

SIREM

SIREM Swimeo A2 Manuel utilisateur
