Festo VPPM Series Manuel utilisateur

(de) Bedienungs−

anleitung

(en) Operating

instructions

Proportional Druckregelventil

Proportional pressure regulator

VPPM−...

741 073

0810b

nicht für

Typ VPPM−...C1

not for

type VPPM−...C1

VPPM−...−DE/EN

Festo VPPM−... 0810b

Symbole/Symbols: Einbau und Inbetriebnahme nur von qualifi

ziertem Fachpersonal, gemäß Bedienungs

anleitung.

Warnung

Warning, Caution

Hinweis

Please note

Umwelt

Antipollution

Zubehör

Accessories

Fitting and commissioning to be carried out

by qualified personnel only in accordance

with the operating instructions.

Deutsch 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

English 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

VPPM−...−DE/EN

Festo VPPM−... 0810b Deutsch 3

Proportional Druckregelventil Typ VPPM−...Deutsch

Inhaltsverzeichnis

1 Anschlüsse, Bedienteile und Varianten 4. . . . . . . . . . . . . . . . . . . . . . . . . . .

Bedienteile und Anschlüsse des VPPM−... (Muffenventil) 4. . . . . . . . . . . . .

Pneumatische Anschlüsse des VPPM−... (Flanschventil) 5. . . . . . . . . . . . . .

Varianten des VPPM−... 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 Funktion und Anwendung 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 Voraussetzungen für den Produkteinsatz 7. . . . . . . . . . . . . . . . . . . . . . . . .

4 Einbau 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Mechanisch 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Pneumatisch 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Elektrisch 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 Inbetriebnahme 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 Bedienung und Betrieb 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 Wartung und Pflege 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8 Ausbau 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9 Zubehör 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 Sicherheitseinstellung 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11 Störungsbeseitigung 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

12 Technische Daten 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

VPPM−...−DE/EN

Festo VPPM−... 0810b Deutsch

1 Anschlüsse, Bedienteile und Varianten

Bedienteile und Anschlüsse des VPPM−... (Muffenventil)

6479 8

1Stecker für elektrischen Anschluss (8−polig)

2LED Betriebs− und Statusanzeigen

3DOWN−Taste

4EDIT−Taste

5UP−Taste

6Druckluftanschluss 1 (Druckeingang)

7Arbeitsluftanschluss 2 (Druckausgang)

8Entlüftungsanschluss3

9Durchgangsbohrungen zur Befestigung

Bild1

VPPM−...−DE/EN

Festo VPPM−... 0810b Deutsch 5

Pneumatische Anschlüsse des VPPM−... (Flanschventil)

1Kanal Druckluft (Druckeingang)

2Kanal Arbeitsluft (Druckausgang)

3KanalEntlüftung

Bild2

VPPM−...−DE/EN

Festo VPPM−... 0810b Deutsch

Varianten des VPPM−...

Typenschlüssel des VPPM−...

VPPM − 6L − L − 1 − G18 − 0L6H − V1N − S1

Pos. Merkmale Bezeichnung

1Druckregelventil VPPM

2 Nennweite in [mm]

 Ventilart

F (Flansch) / L (Muffe)

3Dynamikklasse L (Low) / M (Medium) / H (High)

4Ventilfunktion 1 (3−Wege−Druckregelventil, Ruhestellung geschlossen)

5Pneumatischer Anschluss

 Flansch/Anschlussplatte

 ISO−Gewinde

 NPT−Gewinde

G12 (1/2") / G14 (1/4") / G18 (1/8")

N12 (NPT 1/2) / N14 (NPT 1/4) / N18 (NPT 1/8)

6Standart−Regelbereiche:

 unterer Druckwert

 oberer Druckwert

Alternative Regelbereiche:

 unterer Druckwert

 oberer Druckwert

0L (0 bar)

2H (2 bar) / 6H (6 bar) / 10H (10 bar)

...L (... = Wert zwischen 0 ... 10 bar, z.B. 4L)

...H (... = Wert zwischen 0 ... 10 bar, z.B. 8H)

7 Sollwertvorgabe

 Schaltausgang

A4 (4 ... 20 mA) / V1 (0 ... 10 V)

P (PNP) / N (NPN; Standard)

8Gesamtgenauigkeit

Bediengerät

... (2 %) / S1 (1 %)

... (LED) / C1 (LCD)

Bild3

VPPM−...−DE/EN

Festo VPPM−... 0810b Deutsch 7

2 Funktion und Anwendung

Das VPPM−... dient bestimmungsgemäß zum

Regeln eines Druckes proportional zu einem

vorgegebenen Sollwert. Ein integrierter Druck

sensor nimmt dazu den Druck am Arbeitsan

schluss auf und vergleicht diesen Wert mit

dem Sollwert. Bei Soll−Ist−Abweichungen wird

das Regelventil solange betätigt, bis der Aus

gangsdruck den Sollwert erreicht hat.

3 Voraussetzungen für den Produkteinsatz

Hinweis

Durch unsachgemäße Handhabung entstehen Fehlfunktionen.

SStellen Sie sicher, dass die folgenden Vorgaben stets eingehalten werden.

SVergleichen Sie die Grenzwerte in dieser

Bedienungsanleitung mit denen Ihres Ein

satzfalls (z.B. Betriebsmedium, Drücke,

Kräfte, Momente, Temperaturen, Massen,

Geschwindigkeiten, Spannungen).

SBerücksichtigen Sie die Umgebungs

bedingungen am Einsatzort.

SBerücksichtigen Sie die Vorschriften der

Berufsgenossenschaft, des Technischen

Überwachungsvereins, des VDE oder

entsprechende nationale Bestimmungen.

SEntfernen Sie die Transportvorkehrungen

wie Schutzwachs, Folien (Polyamid),

Kappen (Polyethylen), Kartonagen.

Die Verpackungen sind vorgesehen für

eine Verwertung auf stofflicher Basis (Aus

nahme: Ölpapier = Restmüll).

Bild4

−W

Bild5

LF−... LR−...

Bild6

[°C] [%] [mbar]

VPPM−...−DE/EN

Festo VPPM−... 0810b Deutsch

SVerwenden Sie den Artikel im Originalzustand ohne jegliche eigenmächtige

Veränderung.

SBerücksichtigen Sie die Warnungen und Hinweise am Produkt und in dieser

Bedienungsanleitung.

SSorgen Sie für ordnungsgemäß aufbereitete Druckluft

(siehe Abschnitt 9 Technische Daten").

SBelüften Sie Ihre gesamte Anlage langsam. Dann treten keine unkontrollierten

Bewegungen auf.

4 Einbau

Mechanisch

Hinweis

SDer Einbau und die Inbetriebnahme darf nur gemäß der Bedienungsanleitung

und von qualifiziertem Fachpersonal erfolgen.

SBehandeln Sie das VPPM−... so, dass keine Schäden am elektrischen

Anschluss auftreten. Diese können zur Minderung der Funktionssicherheit

führen.

SAchten Sie auf genügend Platz für den

Kabelanschluss und die Schlauchan

schlüsse. Dadurch wird ein Abknicken des

Anschlusskabels vermieden.

SPlatzieren Sie das VPPM−... möglichst nahe

am Verbraucher. Dies führt zu besserer

Regelgenauigkeit und kürzeren Ansprech

zeiten.

Bild7

VPPM−...−DE/EN

Festo VPPM−... 0810b Deutsch 9

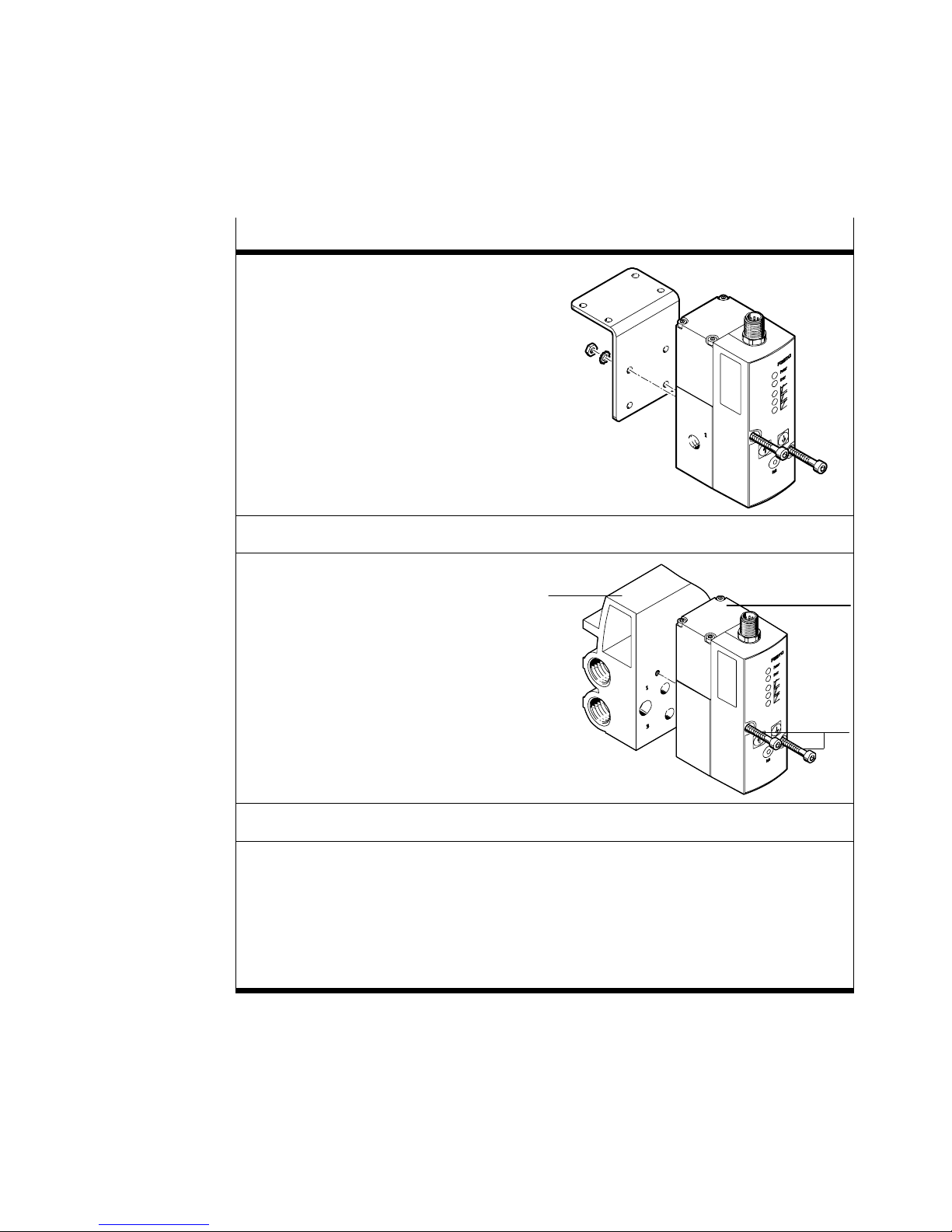

Befestigung an einer Wand bzw. Fläche

SBefestigen Sie das VPPM−... an der

vorgesehenen Stelle mit zwei

M4−Schrauben. Verwenden Sie ggf.

hierzu den Winkel Typ VAME−P1−A (siehe

Bild). Bei Montage des VPPM mit Hilfe

des Winkels darf das VPPM−... nur

statisch Belastet werden.

 Lage der Befestigungsbohrungen

sieheBild.

 Anziehdrehmoment: 1,0 Nm.

Befestigung auf dem Anschlussblock

SBefestigen Sie das VPPM−... 2auf dem

Anschlussplock 1

Typ VABM−P1−SF−G18−...

 Lage der Befestigungsbohrungen siehe

Position 3im Bild rechts

 Anziehdrehmoment: 1,5 Nm

Befestigung auf der Hutschiene (siehe Bild9)

SMontieren Sie den Hutschienenadapter Typ VAME−P1−T mit Hilfe der beigelegten

Schrauben an das VPPM−... (Anzugsdrehmoment ca. 1,0 Nm):

 für x": M4 x 65

 für ¼": M4 x 75

SHängen Sie das VPPM−... in die Hutschiene.

SSichern Sie das VPPM−... mit den Sicherungsschrauben des Hutschienenadapters

(Anziehdrehmoment 1,5 Nm).

Bild8

VPPM−...−DE/EN

Festo VPPM−... 0810b Deutsch

ÓÓ

ÔÔ

1Befestigungsschrauben M4

(Anziehdrehmoment siehe Bild8)

2VPPM−...

3Hutschiene

4Hutschienen−Klemmeinheit

5Hutschienenadapter Typ VAME−P1−T

Bild9
