Zweihand-Steuerblock

Control block for two-hand start

ZSB-1/8-B

2Festo – ZSB-1/8-B – 1202NH

Symbole/Symbols: Einbau und Inbetriebnahme darf nur durch Fach-

personal mit entsprechender Qualifikation gemäß

dieser Bedienungsanleitung durchgeführt

werden.

Installation and commissioning may only be per-

formed in accordance with these instructions by

technicians with appropriate qualifications.

El montaje y la puesta a punto sólo deben ser re-

alizados por personal especializado debidamente

cualificado y según estas instrucciones de

utilización.

El montaje y la puesta a punto sólo deben ser re-

alizados por personal especializado debidamente

cualificado y según estas instrucciones de

utilización.

Lemontageetlamiseenservicedoiventexclusi-

vement être réalisés par un personnel spécialisé

disposant des qualifications adéquates, confor-

mément à la notice d’utilisation.

Le operazioni di montaggio e messa in servizio

devono essere eseguite solo da personale spe-

cializzato provvisto di apposita qualifica, in con-

formità alle istruzioni per l’uso.

安装与调试必须由具备相应资质的专业人员按

照操作指南来实施。

Warnung

Warning

Advertencia

Avertissement

Avvertenza

警

Vorsicht

Caution

Atención

Attention

Attenzione

小心

Hinweis

Note

Nota

注意

Umwelt

Antipollution

Reciclaje

Recyclage

Riciclaggio

环境

Zubehör

Accessories

Accesorios

Accessoires

Accessori

附件

Deutsch – Zweihand-Steuerblock (Originalbetriebsanleitung) 3..............................

English – Control block for two-hand start (Translation of the original instructions) 13.............

Español – Bloque de mando bimanual (Traducción del manual original) 23......................

Français – Module de commande bimanuelle (Traduction de la notice originale) 33...............

Italiano – Comando bimanuale (Traduzione delle istruzioni originali) 43........................

中文 –双手控制块 (原版操作手册的译本) 53.........................................

ZSB-1/8-B

Festo – ZSB-1/8-B – 1202NH Deutsch 3

Deutsch – Zweihand-Steuerblock ZSB-1/8-B

Inhaltsverzeichnis

1 Bedienteile und Anschlüsse 4................................................

2Funktion 5................................................................

3 Anwendung 5..............................................................

4 Voraussetzungen für den Produkteinsatz 6......................................

4.1 Einsatzbereich und Zulassungen 6.............................................

5Einbau 7..................................................................

5.1 Einbau mechanisch 7........................................................

5.2 Einbau pneumatisch 7.......................................................

6 Inbetriebnahme 8..........................................................

6.1 Funktionsprüfung 8.........................................................

7 Bedienung und Betrieb 9....................................................

8 Ausbau und Reparatur 9.....................................................

9WartungundPflege 9.......................................................

10 Zubehör 10.................................................................

11 Störungsbeseitigung 10......................................................

12 Technische Daten 11.........................................................

12.1 Sicherheitstechnik 11........................................................

12.2 Allgemeine Technische Daten 11................................................

ZSB-1/8-B

4 Festo – ZSB-1/8-B – 1202NH Deutsch

1 Bedienteile und Anschlüsse

1Anschlussgewinde oder Verschlauchung/Ver-

rohrung für Eingänge 11und 12

2Anschlussgewinde oder Verschlauchung/Ver-

rohrung für Ausgang 2

3Anschlussgewinde 3 für Entlüftungsleitung

oder Direktbefestigung des Schalldämpfers

4Filter für Atmungsöffnung

5Schraube mit Filterelement

6Durchgangsbohrungen zur Befestigung

Fig. 1

ZSB-1/8-B

Festo – ZSB-1/8-B – 1202NH Deutsch 5

2 Funktion

Der Zweihand-Steuerblock ZSB-1/8-B ist ein pneumatisches UND-Glied.

WerdendieEingänge1

1und 12innerhalb von max. 0,5 s nacheinander belüftet, schaltet der Zweihand-

Steuerblock durch: Am Anschluss 2 liegt ein Ausgangssignal an. Die Ansteuerung erfolgt durch zwei

externe 3/2-Wege-Tasterventile.

– Ausgang 2 führt Druck, wenn beide Tasterventile betätigt sind.

– Ausgang 2 ist drucklos, wenn kein Tasterventil oder nur ein Tasterventil betätigt ist. Das System

entlüftet von 2 nach 3.

– Ein Wiederanschalten ist nur dann möglich, wenn kein Tasterventil betätigt ist.

VD-3-PK-3

ZSB-1/8-B

Service unit

SV-3-M5 SV-3-M5

12 31

1221

Fig. 2 Beispiel für eine einfache Ansteuerung

3 Anwendung

Bestimmungsgemäße Verwendung

Bestimmungsgemäß dient der Zweihand-Steuerblock ausschließlich dem mit beiden Händen gleichzei-

tigen (synchronen) Auslösen eines Steuersignals über zwei voneinander getrennte Tasterventile.

Damit wird sichergestellt, dass sich beide Hände des Bedienpersonals beim Starten und dem Anliegen

eines Steuersignals nicht im Gefahrenbereich der Maschine befinden.

ZSB-1/8-B

6 Festo – ZSB-1/8-B – 1202NH Deutsch

4 Voraussetzungen für den Produkteinsatz

Hinweis

Durch unsachgemäße Handhabung können Fehlfunktionen entstehen.

• Stellen Sie sicher, dass die Punkte dieses Kapitels stets eingehalten werden.

• Vergleichen Sie die Grenzwerte in dieser Bedienungsanleitung mit Ihrem vorgesehenen Einsatzfall

(z. B. Drücke, Temperaturen).

• Beachten Sie nationale Bestimmungen und die Vorgaben der Normen EN ISO 4414, EN 574 sowie

EN ISO 13849-1.

• Verwenden Sie zur Druckluftaufbereitung eine Wartungseinheit der MS- oder D-Reihe von Festo

(Fig. 2).

• Treffen Sie geeignete Maßnahmen zur Absicherung des für den Betrieb erforderlichen

Mindestdruckes von 4 bar. Geeignet ist z. B. ein Druckschaltventil vom Typ VD-3-PK-3 (Fig. 2).

• Entfernen Sie die Verpackungen mit Ausnahme vorhandener Haftetiketten an Druckluftanschlüssen

(Verschmutzungsgefahr).

• Beachten Sie die örtlichen Vorschriften bei der Entsorgung des Produktes und der Verpackung.

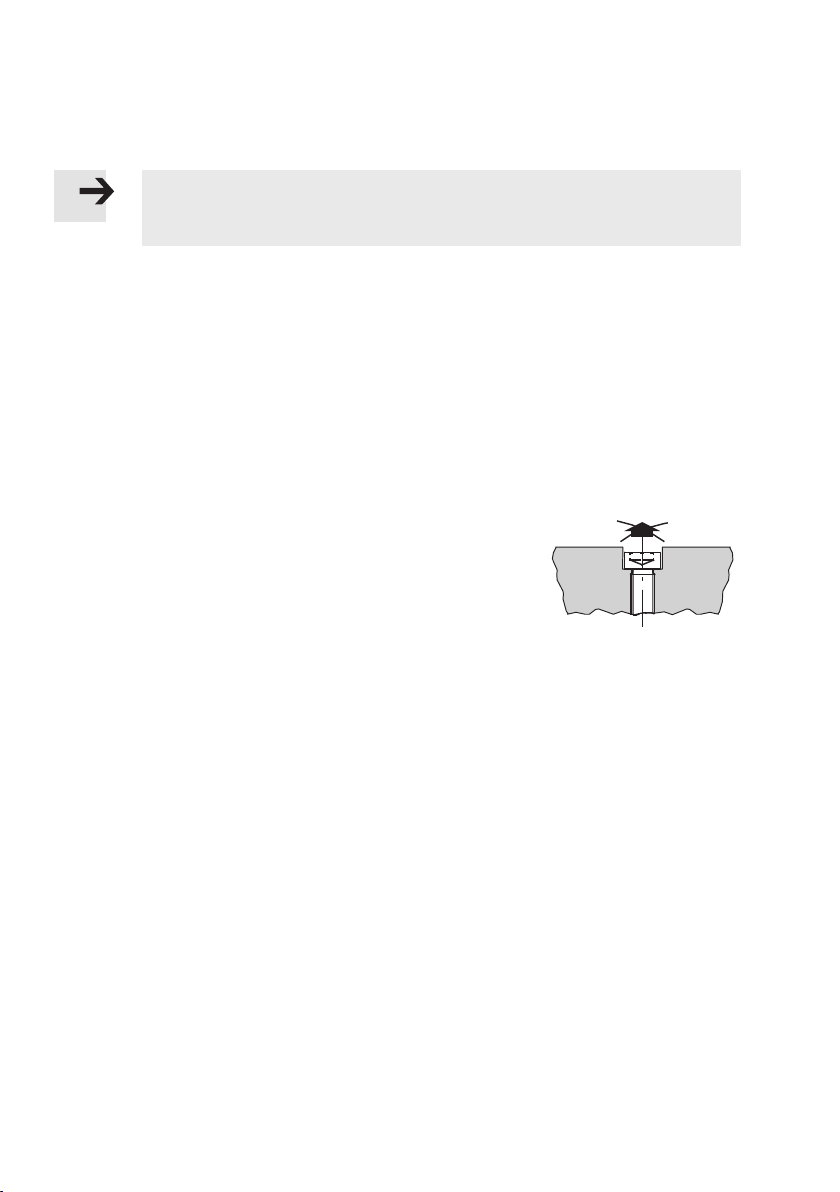

• Verwenden Sie das Produkt im Originalzustand ohne jegliche eigen-

mächtige Veränderung. Die einzelnen Bauteile sind mit

Schraubensicherungsmittel fixiert (Fig. 3).

Fig. 3

4.1 Einsatzbereich und Zulassungen

Das Produkt ist ein Sicherheitsbauteil nach Maschinenrichtlinie 2006/42/EG und mit dem CE-Kennzei-

chen versehen. Die Normen und Prüfwerte, die das Produkt einhält und erfüllt, finden Sie im Abschnitt

Technische Daten (Kapitel 12).

Die produktrelevanten EG-Richtlinien entnehmen Sie bitte der Konformitätserklärung. Zertifikate und

die Konformitätserklärung zu diesem Produkt finden Sie auf www.festo.com.

ZSB-1/8-B

Festo – ZSB-1/8-B – 1202NH Deutsch 7

5 Einbau

5.1 Einbau mechanisch

1. Platzieren Sie das Produkt so, dass der Filter für die Atmungsöffnung 4nicht abgedeckt wird.

2. Befestigen Sie das Produkt mit zwei Befestigungsschrauben M5 über die Durchgangsbohrungen 6

oder mit zwei Befestigungsschrauben M5 über die Befestigungsgewinde.

3. Installieren Sie zwei 3/2-Wege-Tasterventile (Fig. 2).

Vorsicht

Ein Betätigen der Tasterventile mit nur einer Hand oder mit Hilfe eines Ellbogens, Knies

oder Fußes unterläuft die Sicherheitsfunktion (Fig. 4).

• Stellen Sie sicher, dass die Anforderungen für den Tasteraufbau von Zweihand-

schaltungen nach EN 574 eingehalten werden, z. B. durch Vorgaben zum Mindest-

abstand zwischen den Tasten.

• Berücksichtigen Sie ggf. vorhandene C-Normen für Ihre Maschinenart.

• Setzen sie die Maßnahmen nach EN 574 um.

Fig. 4

5.2 Einbau pneumatisch

1. Entfernen Sie die Transportkleber an den Druckluftanschlüssen.

2. Verschlauchen Sie die Anschlüsse mit den angegebenen Bauteilen (Tab. 1).

Hinweis

Die Funktion des Produkts hängt vom richtigen Einbau und der Entlüftung ab.

• Verwenden Sie zwischen den Tasterventilen und dem Zweihand-Steuerblock gleiche

Schlauchlängen.

• Fixieren Sie die Schläuche an der Anlage, um unkontrollierte Bewegungen der

Schläuche zu vermeiden.

• Verwenden Sie nur 3/2-Wege-Tasterventile.

• Die Ausgänge 3 an den Tasterventilen müssen offen bleiben, damit die Tasterventile

entlüften kann. Verwenden Sie bei Bedarf einen geeigneten Schalldämpfer.

• Verwenden Sie am Ausgang 3 des Zweihand-Steuerblocks bei Bedarf einen geeigne-

ten Schalldämpfer (www.festo.com/catalogue/zsb).

• Tauschen Sie ggf. verschmutzte Schalldämpfer aus.

ZSB-1/8-B

8 Festo – ZSB-1/8-B – 1202NH Deutsch

Pneumatischer Anschluss Bauteil Anschlussgröße

Eingänge 11und 123/2-Wege-Tasterventile Gx

Ausgang 2 Steuereingang der nachfolgen-

den Steuerkette

Ausgang 3 – Ohne Anschluss oder

– Schalldämpfer nach Bedarf

Tab. 1

6 Inbetriebnahme

1. Belüften Sie Ihre Anlage.

2. Drehen Sie die geöffnete Stellschraube des Druckschaltventils (z. B. VD-3-PK-3) soweit ein, bis der

Schaltdruck mindestens 4 bar beträgt. Zur Kontrolle eignet sich z. B. ein Manometer.

3. Führen Sie eine Funktionsprüfung durch (Kapitel 6.1).

6.1 Funktionsprüfung

1. Beaufschlagen Sie das Produkt mit dem Eingangsdruck p0.

2. Beaufschlagen Sie die Eingänge 11und 12schrittweise mit Druck, wie in Fig. 5 dargestellt.

3. Prüfen Sie bei jedem Schritt, ob sich der Ausgang 2 verhält, wie in in Fig. 5 dargestellt.

Fig. 5 Funktionstest, Schritt 1 bis 15

Hinweis

Die Zeitverzögerung zwischen Schritt 7 und 8 ist abhängig vom Eingangsdruck und liegt

im Bereich 0,25 … 0,5 s.

ZSB-1/8-B

Festo – ZSB-1/8-B – 1202NH Deutsch 9

7 Bedienung und Betrieb

Zur Kontrolle der Funktionssicherheit:

• Führen Sie monatlich eine Funktionsprüfung des Produktes durch (Kapitel 6.1).

• Dokumentieren Sie die Ergebnisse der Funktionsprüfungen in Ihren Unterlagen.

Bei einer Mediumstemperatur unter +1 ˚C:

• Verwenden Sie geeignete Druckluft (Kapitel 12.2). So vermeiden Sie das Gefrieren von Kondens-

wasser.

8 Ausbau und Reparatur

• EntlüftenSiediegesamteAnlageunddasProdukt.

Warnung

Gefahr durch Stoßen. Schläuche, die unter Druck stehen, können sich beim Ausbau des

Produktes unkontrolliert bewegen und zu schweren Verletzungen führen.

• Entlüften Sie die gesamte Anlage und das Produkt, bevor Sie das Produkt ausbauen.

• Bauen Sie das Produkt aus der Anlage aus.

• Das Produkt darf nur von Festo repariert werden. Senden Sie das Produkt an den Reparaturservice

von Festo (www.festo.com).

9 Wartung und Pflege

Zur Wartung:

• Prüfen Sie monatlich die Funktion des Produkts (Kapitel 6.1)

• Tauschen Sie das Produkt nach 1.000.000 Schaltspielen aus (Kapitel 12.1 mit Rechenbeispiel).

Zur Reinigung:

1. Entlüften Sie die gesamte Anlage und das Produkt.

2. Bauen Sie das Produkt aus der Anlage aus, wie in Kapitel 8 beschrieben.

3. Drehen Sie die Schraube mit Filterelement 5heraus. Verlieren Sie dabei die Dichtungen nicht.

4. Reinigen Sie die Bauteile des Produkts ausschließlich mit den Reinigungsmitteln nach Tab. 2:

5. Drehen Sie die Schraube mit Filterelement 5wieder ein (max. Anziehdrehmoment 4 Nm).

Bauteil Reinigungsmittel Reinigungsintervall

Gehäuse Wasser (max. +60 °C) bei Bedarf

– Schraube mit Filterelement 5

– Schalldämpfer

–Druckluft

– Wasser (max. +60 °C)

–Waschbenzin

– halbjährlich oder

– nach 100.000 Schaltspielen

Tab. 2

ZSB-1/8-B

10 Festo – ZSB-1/8-B – 1202NH Deutsch

10 Zubehör

Wählen Sie bitte das entsprechende Zubehör aus unserem Katalog: www.festo.com/catalogue

11 Störungsbeseitigung

Störung Mögliche Ursache Abhilfe

Ausgang 2 ist drucklos, wenn

beide Tasterventile gleichzeitig

(< 0,5 s) betätigt sind.

Zu hoher Eingangsdruck –Eingangsdruckan1

1und 12

reduzieren

– Umsetzen geeigneter Maß-

nahmen zur Druckbegrenzung

Unterschiedliche Schlauch-

längen der Tasterventile

Schlauchlängen der Tasterventile

angleichen

Ausgang 2 führt Druck, wenn

– Beide Tasterventile nicht

gleichzeitig (> 0,5 s) betätigt

sind

– Kein Tasterventil betätigt ist

– Ein Tasterventil betätigt ist

Zu geringer Eingangsdruck Eingangsdruck an 11und 12auf

mindestens 4 bar erhöhen

Taster oder Taster ventil

fehlerhaft

Taster oder Tasterventil ersetzen

Installationsfehler (Schlauch-

knicken)

Installation der Komponenten

ensprechend EN ISO 4414

Funktionsfehler Produkt an Festo senden

Druckabbau an Ausgang 2

dauert zu lange

Verschlauchungsfehler – Kurze Schlauchleitung ver-

wenden

– Winkelverschraubungen ver-

meiden

Schalldämpfer verschmutzt Schalldämpfer reinigen oder er-

setzen

Luftaustritt an Entlüftung 3

wenn beide Tasterventile

gleichzeitig (< 0,5 s) betätigt

sind.

Funktionsfehler Produkt an Festo senden

Tab. 3

Autres manuels pour ZSB-1/8-B

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Festo Unité de contrôle

Festo

Festo CPX-FVDA-P2 Manuel utilisateur

Festo

Festo VPCF-6-L-8 Series Manuel utilisateur

Festo

Festo ERMB Series Manuel utilisateur

Festo

Festo VPCB T22Series Manuel utilisateur

Festo

Festo CTEU-CP Instructions d'utilisation et d'installation

Festo

Festo MPPES-...-010 Series Manuel utilisateur

Festo

Festo MPPES Series Manuel utilisateur

Festo

Festo CPA VI Series Manuel utilisateur

Festo

Festo JMFH...D...C-EX Series Manuel d'utilisation et d'entretien

Festo

Festo CPE PRS Series Manuel utilisateur

Festo

Festo HMP AD Series Manuel utilisateur

Festo

Festo CDVI5.0 Manuel utilisateur

Festo

Festo CP-FB13-E Manuel de la liste des pièces

Festo

Festo CPX-FVDA-P Instructions d'utilisation et d'installation

Festo

Festo MH1 Series Manuel de la liste des pièces

Festo

Festo CPX-4AE-4AA-H Instructions d'utilisation et d'installation

Festo

Festo CPX-P-8DE-N Series Instructions d'utilisation et d'installation

Festo

Festo CMGA-E1 Manuel utilisateur

Festo

Festo VZWM-L-M22C Manuel utilisateur

Festo

Festo VOFC-LT-M32C Series Manuel utilisateur

Festo

Festo MS4-A-IPM-80 Manuel utilisateur

Festo

Festo VZWP-L-M22C Series Manuel utilisateur

Festo

Festo MSE6-C2M Manuel utilisateur

Festo

Festo CDSV5.0 Series Manuel utilisateur

Manuels Unité de contrôle populaires d'autres marques

Elo TouchSystems

Elo TouchSystems DMS-SA19P-EXTME Manuel utilisateur

JS Automation

JS Automation MPC3034A Manuel utilisateur

JAUDT

JAUDT SW GII 6406 Series Guide rapide

Spektrum

Spektrum Air Module System Manuel utilisateur

BOC Edwards

BOC Edwards Q Series Manuel utilisateur

KHADAS

KHADAS BT Magic Manuel utilisateur

Etherma

Etherma eNEXHO-IL Manuel utilisateur

PMFoundations

PMFoundations Attenuverter Manuel utilisateur

GEA

GEA VARIVENT Manuel utilisateur

Walther Systemtechnik

Walther Systemtechnik VMS-05 Manuel utilisateur

Altronix

Altronix LINQ8PD Instructions de montage

Eaton

Eaton Powerware Series Manuel utilisateur

WAGO

WAGO 750-407/040-000 Manuel utilisateur

Sony

Sony CCU-590 Manuel utilisateur

Graco

Graco 25D614 Manuel utilisateur

Task Force Tips

Task Force Tips YE-RF-900 Manuel de programmation

Shini

Shini SPV-U Series Manuel utilisateur

Flyron

Flyron FN-BC04 Manuel utilisateur
