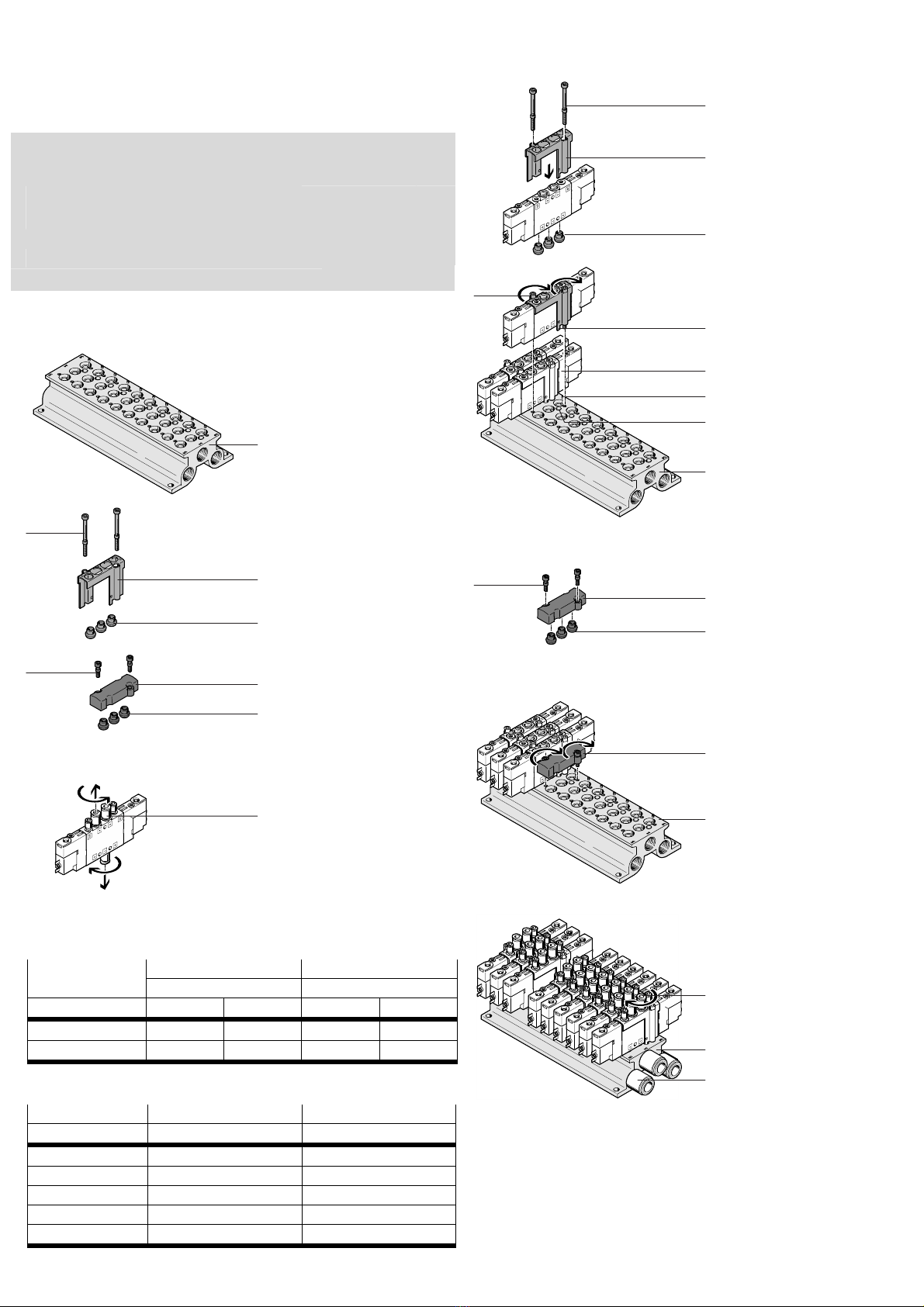

Festo CPE Series Manuel utilisateur

1. Teileliste

9941d_1

1Anschlussblock

CPE…-PRS-…

9941d_2

2Halter

CPE…-H5-SET

3Dichtungen

4Befestigungsschrauben

9941d_3

5Abdeckplatte

CPE…-RP

6Dichtungen

7Befestigungsschrauben

2. Vorbereitung zur Montage

9941d_9

Bei Ventilen mit QS-

Verschraubungen:

•Demontieren Sie die

Verschraubungen aJ über

die der Halter 2nicht

passt.

3. Zulässige Anziehdrehmomente MA

Für Schrauben 4/ 7

CPE10/14 CPE18

MA_10% MA_10%

Gewinde Nm ft-lb Nm ft-lb

M3 1,2 0,9 —

M4 — 2 1,5

Für QS-Verschraubungen aJ

MAMA

Gewinde Nm ft-lb

G1/8 3 _10% 2,2 _10%

G1/4 8,5 _10% 6,2 _10%

M3 0,7 _20% 0,5 _20%

M5 1,5 _10% 1,1 _10%

M7 1,5 _10% 1,1 _10%

4. Montage

–Halter CPE…-H5-SET 2

9941d_4

•Stecken Sie den Halter 2

auf das Ventil. Beachten

Sie dabei die Nummerie-

rung an den Anschlüssen.

•Stecken Sie die Befesti-

gungsschrauben 4in den

Halter 2.

•Drücken Sie die Dichtun-

gen 3in das Ventil.

9941d_5

•Stecken Sie das Ventil auf

den Anschlussblock 1.

Achten Sie dabei, auf die

Nase des Halters 2und

die dafür vorgesehene

Bohrung 8, sowie auf

den Kodierstift 9im An-

schlussblock 1.

•Drehen Sie die Schrau-

ben 4fest. (Anziehdreh-

moment MAeinhalten).

–Abdeckplatte CPE…-RP 5

9941d_6

Für Reserveplätze:

•Stecken Sie die Befesti-

gungsschrauben 7in die

Abdeckplatte 5.

•Drücken Sie die Dichtun-

gen 6in die Abdeckplat-

te 5.

9941d_7

•Stecken Sie die Abdeck-

platte 5auf den An-

schlussblock 1.

•Drehen Sie die Schrau-

ben 7fest. (Anziehdreh-

moment MAeinhalten).

–Anschlussblock CPE…-PRS-… 1

9941d_8

•Drehen Sie die QS-

Verschraubungen aJ in

die Ventile ein. (Anzieh-

drehmoment MAeinhal-

ten).

•Drehen Sie Verschraubun-

gen aA in den Anschluss-

block 1ein. Beachten Sie

das Anziehdrehmoment

des Verschraubungsher-

stellers.

Montageanleitung (de)

717 479 / 2007-03b

†‡

Anschlussblock/Abdeckplatte/Halter

CPE...-PRS-…/-RP/-H5-SET

Festo SE &Co. KG

Postfach

73726 Esslingen

++49/(0)711/347-0

www.festo.com

MA= !Tabelle

1. Parts list

9941d_1

1Manifold block

CPE…-PRS-…

9941d_2

2Retainer

CPE…-H5-SET

3Seals

4Retaining screws

9941d_3

5Cover plate

CPE…-RP

6Seals

7Retaining screws

2. Preparing for assembly

9941d_9

For valves with QS connec-

tion:

•Remove the screw connec-

tions aJ over which the

retainer 2does not fit.

3. Permitted tightening torques MA

For screws 4/ 7

CPE10/14 CPE18

MA_10% MA_10%

Threads Nm ft-lb Nm ft-lb

M3 1.2 0.9 —

M4 — 2 1.5

For QS fittings aJ

MAMA

Threads Nm ft-lb

G1/8 3 _10% 2.2 _10%

G1/4 8.5 _10% 6.2 _10%

M3 0.7 _20% 0.5 _20%

M5 1.5 _10% 1.1 _10%

M7 1.5 _10% 1.1 _10%

4. Assembly

–Retainer CPE…-H5-SET 2

9941d_4

•Plug retainer 2onto the

valve. Note here the num-

bering at the connections.

•Insert the retaining screws

4in retainer 2.

•Press the seals 3into the

valve.

9941d_5

•Plug the valve onto the

manifold block 1.

Make sure that the lug of

retainer 2fits into the

hole provided 8and note

the code pin 9in the

manifold block 1.

•Tighten screw 4.

(Observe tightening

torque MA).

–Cover plate CPE…-RP 5

9941d_6

For vacant positions:

•Insert the retaining

screws 7in the blanking

plate 5.

•Press the seals 6into

blanking plate 5.

9941d_7

•Plug blanking plate 5

onto the manifold

block 1.

•Tighten screws 7.

(Observe tightening

torque MA).

–Manifold block CPE…-PRS-… 1

9941d_8

•Screw QS fittings aJ into

the valves. (Observe

tightening torque MA).

•Screw the QS fittings aA

into manifold block 1.

Observe the tightening

torque of the connector

manufacturer.

Assembly instructions (en)

717 479 / 2007-03b

†‡

Manifold block/Cover plate/Retainer

CPE...-PRS-…/-RP/-H5-SET

Festo SE &Co. KG

Postfach

73726 Esslingen

++49/(0)711/347-0

www.festo.com

MA= !table

MA= !Tabelle
