Deutsch

Inhalt

Wichtige Hinweise...................................................................................................................................4-6

Technische Daten ........................................................................................................................................7

Elektrischer Anschluss................................................................................................................................8

Montage................................................................................................................................................... 8-10

Mindestabstände .................................................................................................................................9

Einbaubeispiele .................................................................................................................................10

Steckermontage..........................................................................................................................10-11

Recycling...................................................................................................................................................... 12

Service Adresse.......................................................................................................................................... 12

Allgemeine Servicebedingungen (ASB).....................................................................................13-14

Bei unsachgemäßer Montage besteht

Brandgefahr. Lesen Sie bitte diese Monta-

geanleitung sorgfältig durch. Beachten Sie

besonders die Maßangaben und die nach-

folgenden Hinweise.

Achtung!

Sehr geehrter Kunde, nach den gültigen

Vorschriften ist der elektrische Anschluss

der Strahler sowie der Steuerung nur

durch einen Fachmann eines autorisier-

ten Elektrofachbetriebes zulässig.

Wir weisen Sie daher bereits jetzt darauf

hin, dass im Falle eines Garantieanspru-

ches eine Kopie der Rechnung des aus-

führenden Elektrofachbetriebes vorzule-

gen ist.

Achtung!

Nur Originalersatzteile des Herstellers

verwenden.

Eine Veränderung der im Lieferumfang

enthaltenen Leitungen kann die Funktion

beeinträchtigen und ist nicht zulässig.

Jegliche nicht autorisierte technische

Veränderung führt zum Verlust der Ge-

währleistung.

Sehr geehrte Kundin, sehr geehrter Kunde,

Sie haben ein hochwertiges technisches Gerät

erworben, mit welchem Sie lange Jahre Freude

haben werden. Dieses IR-Heizgerät wurde nach

den aktuellen europäischen Sicherheitsnormen

konstruiert, geprüft und im Herstellerwerk nach

der Qualitätsmanagementnorm DIN EN ISO

9001:2015 gefertigt.

Zu Ihrer Information ist diese ausführliche

Montage- und Bedienungsanleitung für Sie

erstellt worden. Beachten Sie insbesondere

die wichtigen Hinweise und die Angaben zum

elektrischen Anschluss.

Überprüfen Sie zunächst, ob das Gerät unbe-

schädigt bei Ihnen angekommen ist. Transport-

schäden reklamieren Sie umgehend bei der

anliefernden Spedition oder wenden Sie sich an

die Firma, die Sie beliefert hat.

• Dieses Gerät kann von Kindern ab 8 Jah-

ren und darüber sowie von Personen mit

verringerten physischen, sensorischen

oder mentalen Fähigkeiten oder Mangel

an Erfahrung undWissen benutzt werden,

wenn sie beaufsichtigt oder bezüglich des

sicheren Gebrauchs des Gerätes unterwie-

sen wurden und die daraus resultierenden

Gefahren verstehen.

• Kinder müssen beaufsichtigt werden, um

sicherzustellen, dass sie nicht mit dem Ge-

rät spielen.

• Kinder sowie nicht unterwiesene Per-

sonen dürfen keine Reinigungs-und War-

tungsarbeiten ausführen.

• Die Montage und der Anschluss an das In-

frarot-Steuergerät muss nach Anschluss-

schema erfolgen.

• Bevor der Strahler über das Steuergerät in

Betrieb genommen wird, muss überprüft

werden, ob alle Steckverbindungen

lösungssicher verbunden sind.

• Die Vorschriften nach EN 60335-2-53 (VDE

0700 Teil 53) sind innerhalb der Infrarot-

kabine zu beachten.

• In der Infrarot-Wärmekabine dürfen nur

so viele Strahler montiert werden, wie

für die Kabinengröße angegeben. Bitte

fragen Sie Ihren Kabinenhersteller oder

Händler.

Allgemeine Sicherheitsbestimmungen

• Für die Regelung bzw. Steuerung der In-

frarotstrahler ist ein geeignetes Steuerge-

rät zu verwenden. Dieses Steuergerät wird

nach der Montageanleitung des Steuerge-

rätes an der Infrarot-Wärmekabine mon-

tiert.

•

Achtung: Bedeckung der Infrarot-Wär-

mestrahler verursacht

Brandge

fahr!

• Die Montage derWärmestrahler in der Ka-

bine soll so erfolgen, dass möglichst eine

gleichmäßige Rundum-Anstrahlung des

Badegastes erfolgt.

• Der Infrarot-Wärmestrahler ist nicht für

den Einbau in die Kabinendecke geeignet

und darf dort nicht montiert werden.

• Erfolgt die Montage der Infrarot-Wärme-

strahler im Rückenbereich, so muss durch

eine geeignete Schutzmaßnahme sicher-

gestellt sein, dass das beockte Schutz-

gitter nicht unbeabsichtigt eingedrückt

werden kann. Hierzu eignet sich z.B. ein

vorgebauter Holzrost.

• Beachten Sie, dass die Hauptenergieabga-

be durch die Infrarotstrahlung erfolgt.

Zusätzlich entsteht aber am Gehäuse in

der senkrechten Montage eine thermische

Wärmeabgabe. Diese Wärme kann das

Holz über dem Strahler thermisch bela-

sten! Achtung Brandgefahr!

Es muss sichergestellt sein, dass diese

heiße konvektierende Luft nach oben frei

entweichen kann.

Gegebenenfalls muss hier durch eine ge-

eignete Maßnahme (Wärmeschutzplat-

ten) verhindert werden, dass am Holz

unzulässige Temperaturen entstehen.

• Der Infrarot-Wärmestrahler ist mit einem

Silikonanschlusskabel mit 3-poligem

Steckverbinder ausgestattet. Der Infrarot-

Wärmestrahler wird gemäß Schaltplan

mit dem IR-Steuergerät verbunden. Dabei

kann für die Vereinfachung der Verbin-

dung ein optionales Steckmodul verwen-

det werden.

• Zweckmäßigerweise sollte der Steckver-

binder und das Steckmodul (falls vorhan-

den) auf der Kabinendecke angebracht

sein.

• Beachten Sie, dass der Emitter im Infrarot-

Wärmestrahler keinen mechanischen Be-

lastungen (Stöße, Druck) ausgesetzt wird.

Istder Emittereinmalgebrochen,wasaber

beim bestimmungsgemäßen Gebrauch

unwahrscheinlich ist, muss er durch ei-

nen neuen ersetzt werden, und darf nicht

mehr benutzt werden.

Achtung: Brandgefahr bei ge

bro-

chenem Emitter.

• Die Oberäche des Infrarotstrahlers wird

beim Gebrauch heiß. Achten Sie darauf,

den Strahler im Betrieb nicht zu berühren.

Achtung!

Bei irgendwelchen Hauterkrankungen oder

Veränderungen vor Anwendung unbedingt

einen Arzt befragen.

• Der Infrarot-Strahler ist nur für den Einbau

in eine Infrarot-Wärmekabine bestimmt

und in Verbindung mit einem Steuergerät

zu betreiben.

Für andere Einsatzzwecke entfällt der Ga-

rantieanspruch.

Technische Daten

Spannung: 230 V 1N AC 50 Hz

Gewicht: ca. 2,2 kg

Leistung: Vitae Compact 350 - 350 W

Vitae Compact 500 - 500 W

Vitae Compact 750 - 750 W

Maße HBT: 745 x 185 x 65 mm

Spektrale Leistungsverteilung: IR-A 0,78 - 1,4 µm ca. 20%

IR-B 1,4 - 3,0 µm ca. 60%

IR-C > 3,0 µm ca. 20%

Bestimmungsgemäßer Gebrauch: IR-Wärmestrahler für den Einbau in eine IR-Wärme-

kabine. Verwendung nur in Verbindung mit einem

geeigneten Steuergerät.

Zubehör (optional)

Eckabdeckung (Paar) 94.4566

IR-Dimmer, 1000 W 94.4954

IR-Steckmodul mit Adapterkabel 94.2046

IR-Steckmodul ohne Adapterkabel 94.4960

IR Verbindungsleitung 2,5 m 94.4396

Empfohlenes Zubehör:

IR-Steckmodul 1mit Adapterkabel 2- 94.2046

IR-Steckmodul 1ohne Adapterkabel - 94.4960

Lieferumfang

1. IR-Wärmestrahler (Komplettmodul) mit vormontierter 3 m Kabelleitung 3 x 1,5 mm²

2. Anschlussstecker (zerlegt in Einzelteile: Oberteil, Mittelteil, Unterteil, 2 Schrauben)

3. Montage- und Gebrauchsanleitung

230V/50Hz

3 x 1,5

IR-Emitter

Interne Verdrahtung

Vor der Montage

Achtung!

Transportsicherung vor der Montage entfer-

nen. Schutzgitter abnehmen. Schaumsto-

polster entfernen, dabei beachten, dass der

Strahler nicht berührt bzw. beschädigt wird.

Abb. 1

Schutzpolsterung

Elektrischer Anschluss

IR-Strahler - max.

3500 W

IR-Strahler - max.

3500 W

Steckmodul

Art. 944960

Zuleitung

Steuergerät

Art. 944396

Die maximale gesamte Belastung darf dabei

3500 W nicht überschreiten! Bei Vitae 750 -

max. 4 Strahler möglich.

Bei zwei miteinander verbundenen Steckmo-

dulen (Abb. 2b) können bis zu 9 Strahler ange-

schlossen werden (bis max. 3500 W).

Abb. 2

Abb. 2b

Den Strahler mit dem vormontierten Kabel an

das Steuergerät anschließen. Das Kabel ist mit

3-poligem Steckverbinder ausgestattet.

Für

Montagezwecke ist der Stecker nicht vormon-

tiert. Montieren Sie den Stecker, nachdem Sie

die Leitung verlegt haben (siehe Montage).

Falls Ihr Steuergerät mit der entsprechenden

Leitung mit Anschlussbuchse ausgestattet ist,

wird der Strahler über diese Steckverbindung

verbunden. Alternativ kann eine optional er-

hältliche IR-Anschlussleitung (Art.-Nr. 94.4396)

verwendet werden.

Bei der Montage sollten die Anschlussleitungen

durch Leerrohre geführt werden oder durch

sonstige geeignete Maßnahmen gegen

Beschädigung geschützt werden.

Bei dem Anschluss von mehreren Strahlern

an eine gemeinsame Leitung soll ein zusätz-

liches optional erhältliches Steckmodul (Art.-

Nr. 94.2046) verwendet werden (Abb. 2). Bis zu

zwei Steckmodule können miteinander ver-

bunden werden (Abb. 2b).

Zuleitung 2,5 m

Art. 944396 IR Steckmodul

Art. 944960

IR Steckmodul mit Adapter-

kabel, Art. 942046

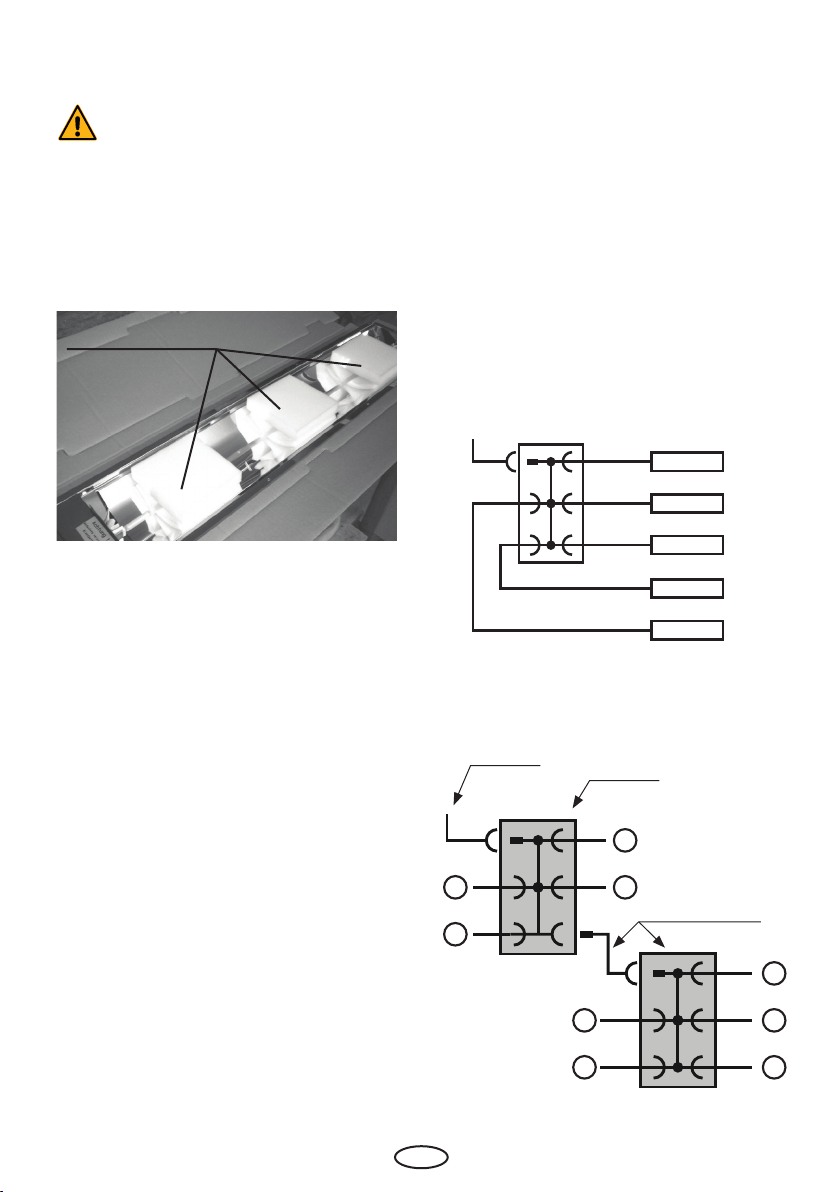

Beispiel - Anschluss von 5 Strahler mit 1 Zuleitung

Beispiel - Anschluss von 9 Strahler mit 1 Zuleitung

Planungshinweise

Die Montage der Strahler sollte so erfolgen,

dass der Körper des Badegastes großächig und

möglichst rundum angestrahlt wird.

Als vorteilhaft erweist sich eine Montage in den

vier Ecken der Infrarotkabine (Abb. 3).

Abb. 3

Der empfohlene Abstand vom Strahler zum

Körper richtet sich nach Leistung des Strahlers.

BeiVitae 750W beträgt der empfohlene Abstand

Strahler- Mensch ca. 50 cm.

Auch bei den anderen Strahlern (350 - 500 W)

soll der Abstand nicht weniger als ca. 15 cm

betragen.

Beachten Sie, dass die Vitae Strahler eine sehr

hohe Wärmeintensität besitzen. Ein zu geringer

Abstand führt zur schnellen übermäßigen punk-

tuellen Wärme.

Der ausreichende Abstand erhöht die eektive

Wärmeabdeckung. Jede Person empndet die

Wärme anders, der optimale Abstand kann daher

entsprechend unterschiedlich sein.

Die Wärmeintensität der Vitae Strahler kann mit

dem optional erhältlichen IR-Dimmer (Art.-Nr.

94.4954) direkt in der Kabine geregelt werden.

Achtung!

Wenn die Anschlussleitung dieses Ge-

rätes beschädigt wird, muss sie durch

eine gleichwertige Anschlussleitung

ersetzt werden, die vom Hersteller oder

seinem Kundendienst erhältlich ist.

Wichtiger Hinweis!

Den Strahler keinen mechanischen Bela-

stungen (Stöße, Druck) aussetzen.

Bruchgefahr!

ACHTUNG!

Achten Sie darauf, den IR-Strahler so zu installieren,

dass der Kabelanschluss nach unten ausgerichtet wird.

Zu langes Hineinblicken in den

Strahler kann zu Augenschäden führen.

Tragen Sie in diesem Fall eine geeignete

Schutzbrille.

Mindestabstände

Der Mindestabstand von Strahleroberkante zur

Holzoberäche muss 7 cm betragen.

Der Mindestabstand von Strahlerunterkante zur

Holzoberäche muss bei vertikaler und hori-

zontaler Montage 9 cm betragen. Siehe Abb. 4.

Der waagerechte Mindestabstand zwischen

dem Strahler und allen brennbaren Teilen muss

4 cm betragen. Siehe Abb. 6

Achten Sie auf die ausreichende Hinterlüftung

der Strahler, um die Überhitzung zu vermeiden.

min. 7 cm

min. 9 cm

min. 7 cm

min. 4 cm

Kabelanschluss

muss unten sein

min. 4 cm

Kabelanschluss

muss unten sein

Abb. 4

10 D

Montage

Zunächst muss eine Rechteckönung gemäß

Abb. 5 senkrecht im Holz angebracht werden.

Für den Beinstrahler wird diese Önung waa-

gerecht ausgeführt.

Die Wand über dem Strahler soll hohl sein,

damit die Wärme frei aufsteigen kann.

Ziehen Sie die Verbindungsleitung durch die

Wand nach oben. Achten sie darauf, dass die

Strahlerseite mit Kabelanschluss nach unten

zeigen muss.

Führen Sie den Strahler in die vorbereitete Ö-

nung ein. Mit den beigefügten Spanplatten-

schrauben kann der Strahler dann wie in Abb.

6 und 7 montiert werden.

Beachten Sie die Sicherheitsabstände wie in

Abb. 4, 5, 6 und 7 angegeben.

Montage an der Kabinenwand

Abb. 6

Senkrechte Montage in

den Kabinenecken

Abb. 7

171 mm

15 mm

90 mm

Holzschutz

160 mm

171 mm

15 mm

eventuelle Holzleiste

Gerät muss

hinterlüftet sein

50 mm

40 mm

Gerät muss hinterlüftet sein!

Einbaubeispiel:

ACHTUNG!

Der Strahler darf nicht im direkten Ab-

strahlbereich eines anderen Strahlers

montiert werden. Risiko des Gerätescha-

dens!

ACHTUNG!

Nicht für den Einbau in die Kabinendecke

geeignet. Brandgefahr durch Hitzestau!

745

165

735

185

715

Abb. 5

Maße in mm

Frontansicht Wandausschnitt

mit Hinterlüftung

Table des matières

Langues :

Autres manuels EOS Chauffage

EOS

EOS EURO Guide de planification

EOS

EOS Herkules S25 vapor Guide de planification

EOS

EOS P1+ Guide de planification

EOS

EOS IRelax Manuel utilisateur

EOS

EOS Zeus S Manuel utilisateur

EOS

EOS Zeus Manuel utilisateur

EOS

EOS Saunadome II Manuel utilisateur

EOS

EOS Bi-O Gracil Guide de planification

EOS

EOS VITAE Guide d'installation

EOS

EOS Mythos S35 Guide de l'utilisateur

EOS

EOS EOS Selection Manuel utilisateur

EOS

EOS Finnrock 94.5664 Manuel utilisateur

EOS

EOS Bi-O Tec Manuel utilisateur

EOS

EOS Edge Control Manuel utilisateur

EOS

EOS Cubo Guide de planification

EOS

EOS Filius Control Guide de l'utilisateur

EOS

EOS Stativ Terra Vita II Manuel utilisateur

EOS

EOS 43.HB Guide de planification

EOS

EOS Structure Manuel utilisateur

EOS

EOS Herkules XL S120 Guide de planification

EOS

EOS 46.U Guide de planification

EOS

EOS Cubo Manuel utilisateur

EOS

EOS Skiff Manuel utilisateur

EOS

EOS Cubo 2 Manuel utilisateur

Manuels Chauffage populaires d'autres marques

oventrop

oventrop Regucor Series Manuel utilisateur

Blaze King

Blaze King CLARITY CL2118.IPI.1 Manuel utilisateur

ELMEKO

ELMEKO ML 150 Manuel utilisateur

BN Thermic

BN Thermic 830T Manuel utilisateur

KING

KING K Series Mode d’emploi

Empire Comfort Systems

Empire Comfort Systems RH-50-5 Guide de démarrage rapide

Well Straler

Well Straler RC-16B Manuel utilisateur

EUROM

EUROM 333299 Manuel utilisateur

Heylo

Heylo K 170 Manuel utilisateur

Eterna

Eterna TR70W Manuel utilisateur

Clarke

Clarke GRH15 Mode d’emploi

IRSAP

IRSAP The Radiator Company Ovali Manuel utilisateur

Empire Heating Systems

Empire Heating Systems WCC65 Manuel utilisateur

Wetekom

Wetekom 92 86 43 Manuel utilisateur

Desa

Desa SPC170-F Manuel utilisateur

Watlow

Watlow Watrod Electric Tubular Heaters Manuel utilisateur

Haverland

Haverland ECO-DRY GPS Series Manuel de la liste des pièces

Stelpro

Stelpro ASILVC2060 Series Manuel utilisateur
