Endress+Hauser Proline Prosonic Flow 93 Manuel utilisateur

;Ex-Dokumentation zu den Betriebsanleitungen BA 078D und BA 079D

gemäß Richtlinie 94/9/EG (ATEX).

<Ex documentation for the BA 078D and BA 079D operating instructions

according to Directive 94/9/EC (ATEX).

=Documentation Ex relative aux mises en service BA 078D et BA 079D selon

Directive 94/9/CE (ATEX).

>Documentación Ex para los manuales de funcionamiento BA 078D y

BA 079D según la Directiva 94/9/CE (ATEX).

Si no entiende este manual, puede pedir un ejemplar en su idioma.

?Documentazione Ex per i manuali d’uso BA 078D e BA 079D secondo la

direttiva 94/9/CE (ATEX).

Se il presente manuale non risulta comprensibile potete orninarcene una

copia tradotta nella Vostra lingua.

@Ex-documentatie bij de inbedrijfstellingsvoorschriften BA 078D en BA 079D

conform richtlijn 94/9/EG (ATEX).

Wanneer u deze handleiding niet kunt lezen, kunt u een in uw landstaal

vertaalde handleiding bij ons bestellen.

AEx-asiakirjat käyttöoppaille BA 078D ja BA 079D direktiivin 94/9/Ey (ATEX).

Jos et ymmärrä tätä käsikirjaa, voit tilata meiltä käännöksen omalla

kansallisella kielelläsi.

BEx dokumentation för instruktionsböckerna BA 078D och BA 079D efter

direktiv 94/9/EC (ATEX).

Om du inte förstår denna manual, kan en överstatt kopia på ditt eget språk

beställas från oss.

CEx-dokumentation til driftsvejledningen BA 078D og BA 079D i henhold til

direktiv 94/9/EF (ATEX).

Hvis du ikke forstår denne manual, kan en oversat kopi af den på dit eget

sprog bestilles fra os.

DDocumentação Ex para os manuais de funcionamento BA 078D e BA 079D

de acordo com a Directiva 94/9/EC (ATEX)

Se não compreender este manual, pode encomendar-nos directamente

uma cópia na sua língua.

E‘ÂÍÏÁÒﬂ˘ÛÁ Ex „È· Ù· Â„˜ÂÈÒﬂ‰È· ˜ÂÈÒÈÛÏÔ˝BA 078D Í·È BA 079D

Û˝Ïˆ˘Ì· ÏÂ ÙÁÌ œ‰Á„ﬂ· 94/9/EK (ATEX).

¡Ì ‰ÂÌ ÏðÔÒÂﬂÙÂ Ì· Í·Ù·ÌÔﬁÛÂÙÂ ÙÔ ðÂÒÈÂ˜¸ÏÂÌÔ ÙÔıÂ„˜ÂÈÒÈ‰ﬂÔı·ıÙÔ˝,

ÏðÔÒÂﬂÙÂ Ì· ð·Ò·„„ÂﬂÎÂÙÂ ·ð¸ ÙÁÌ ÂÙ·ÈÒÂﬂ· Ï·Ú ›Ì· ·ÌÙﬂÙıðÔ

ÏÂÙ·ˆÒ·ÛÏ›ÌÔ ÛÙÁ „Î˛ÛÛ· Û·Ú.

XA065D/06/a3/12.03

50102482

FM+SGML 6.0

PROline prosonic flow 93

II2(1)GD

XA065D/06/a3/12.03

50102482

FM+SGML 6.0

PROline prosonic flow 93

II2(1)GD

Ex-Dokumentation

zu den Betriebsanleitungen BA 078D und BA 079D

gemäß Richtlinie 94/9/EG (ATEX)

II 2

E Ex

a II

0,18

0,06

0,02

IIA

IIB

IIC

450 °C

300 °C

200 °C

135 °C

100 °C

85 °C

842 °F

572 °F

392 °F

275 °F

212 °F

185 °F

2G 2D

(0) (20)

(1) (21)

(2) (22)

EN 50014ff

EN / IEC

Richtlinie 94/9/EG (ATEX)

Geräte dieser Kategorie sind zur Verwendung in Bereichen bestimmt,

in denen nicht damit zu rechnen ist, dass eine explosionsfähige

Atmosphäre durch Gase, Dämpfe, Nebel oder aufgewirbelten Staub

auftritt, aber wenn sie dennoch auftritt, dann aller Wahrscheinlichkeit

nach nur selten und während eines kurzen Zeitraums.

Geräte dieser Kategorie sind zur Verwendung in Bereichen bestimmt,

in denen damit zu rechnen ist, dass eine explosionsfähige Atmos-

phäre aus Gasen, Dämpfen, Nebeln oder Staub-/Luft-Gemischen

gelegentlich auftritt.

Geräte dieser Kategorie sind zur Verwendung in Bereichen bestimmt,

in denen eine explosionsfähige Atmosphäre, die aus einem Gemisch

von Luft und Gasen, Dämpfen oder Nebeln oder aus Staub-/Luft-

Gemischen besteht, ständig oder langzeitig oder häufig vorhanden ist.

Bezeichnung

bei Stäuben

Bezeichnung

bei Gasen

Gerätekategorie

gilt für Geräte zur Verwendung in den übrigen Bereichen, die durch eine

explosionsfähige Atmosphäre gefährdet werden können.

gilt für Geräte zur Verwendung in Untertagbetrieben von Bergwerken

sowie deren Übertageanlagen, die durch Grubengas und/oder brennbare

Stäube gefährdet werden können.

Gerätegruppen

IEC

Maximale Oberflächentemperatur

Temperaturklasse

- Ammoniak

- Aceton, Aethan, Aether, Benzin, Benzol,

Diesel, Erdöl, Essigsäure, Flugzeugkraftstoff,

Heizöl, Hexan, Methan, Propan

- Ethylen, Isopren, Stadtgas

- Acetylen, Schwefelkohlenstoff, Wasserstoff

Explosionsgruppe

Gase, Dämpfe

(Beispiele)

Minimale

Zündenergie

[mJ]

nach Europanorm hergestellt = E

(Die Zahlen in Klammern entsprechen der Zoneneinteilung nach IEC)

Eigensicherheit (ia, ib)

Nichtzündfähige Betriebsmittel

Vergusskapselung

Sonderschutz

Ölkapselung

Überdruckkapselung

Sandkapselung

Druckfeste Kapselung

Erhöhte Sicherheit

Zündschutzarten

Explosionsgeschütztes elektrisches Betriebsmittel = Ex

Definition

Ex-Schutzkennzeichnungen in eckigen Klammern beziehen sich auf “Zugehörige elektrische Betriebsmittel”

PROline Prosonic Flow 93 FOUNDATION Fieldbus

2Endress+Hauser

➁

➂

➃

➀

➄

Esc

’

Esc

’

Esc

’

➅

➆

➅

Zone 1 / Zone 21 Zone 2 / Zone 22

II2GD II3GD

Explosionsgefährdeter Bereich

Sicherer Bereich

F06-93xPBxZZ-16-xx-xx-de-003

➀Ultraschall Messumformer Prosonic Flow 93

FOUNDATION Fieldbus in:

EEx de [ia] IIC/IIB T6 oder EEx d [ia] IIC/IIB T6

Ex d-Gehäuse in IP 67

Ex d-Gehäuse in: EEx d bzw. EEx de

(In Abhängigkeit von der Zündschutzart ist eine

entsprechende Kabel- und Leitungseinführung zu wählen)

➁Durchfluss-Messsensoren Prosonic Flow P (Clamp On) in:

EEx ib IIC/IIB T1-T6

Ex ibD 21 T1-T6

Sensorgehäuse in IP 68

Umgebungs- und Mediumstemperatur sowie Temperatur-

klasse bzw. Oberflächentemperatur siehe Seite 3.

➂Schallgeschwindigkeits-Messsensoren Prosonic Flow DDU 18

(Clamp On) in:

EEx ib IIC/IIB T1-T6

Ex ibD 21 T1-T6

Sensorgehäuse in IP 68

➃Wandstärke-Messsensor Prosonic Flow DDU 19 (Clamp On) in:

EEx ib IIC/IIB T6

Ex ibD 21 T1-T6

Sensorgehäuse in IP 67

➄Die sicherheitstechnisch maximal zulässige Kabellänge

beträgt 30 m. Als Verbindungsleitung zwischen Elektronik

und Messsensoren dürfen nur die vorkonfektionierten von

Endress+Hauser gelieferten Kabel verwendet werden.

Beschädigte Kabel müssen gegen unbeschädigte Kabel

ausgetauscht werden.

Die Zusammenschaltung der Komponenten ➀und ➄mit den Sensoren ➁, ➂oder ➃bildet das eigensichere System mit der

Kennzeichnung II2(1)GD SYST EEx ia/ib IIC/IIB.

Nummerierungsbezug ➅und ➆siehe Seite 8.

PROline Prosonic Flow 93 FOUNDATION Fieldbus

Endress+Hauser 3

Temperaturtabellen

Prosonic Flow**PA*-A/B*****B/D***** und

Schallgeschwindigkeits-Messsensoren DDU 18-A***

Die minimale Mediumstemperatur beträgt –40 °C

Prosonic Flow**PA*-E/F*****B/D***** und

Schallgeschwindigkeits-Messsensoren DDU 18-B***

Die minimale Mediumstemperatur beträgt 0 °C

Wandstärke-Messsensor DDU 19-A***

Die minimale Mediumstemperatur beträgt –40 °C

Messumformer Prosonic Flow 93 P**-************

Der Messumformer Prosonic Flow 93 besitzt die Temperaturklasse T6 bei Einbau

in das EEx d-Gehäuse bis zu einer Umgebungstemperatur von Ta= 60 °C.

Der maximale Umgebungstemperaturbereich beträgt –20...+60 °C.

Gasexplosionsschutz

Bestimmen Sie die Temperaturklasse in Abhängigkeit von der Umgebungs- und Medi-

umstemperatur.

Staubexplosionsschutz

Bestimmen Sie die maximale Oberflächentemperatur in Abhängigkeit von der Umge-

bungs- und Mediumstemperatur.

Beispiel

Prosonic Flow 93PA*-E*****B*****:

Ta= 60 °C, TM= 110 °C →T4 mit maximaler Oberflächentemperatur von 135 °C

!Hinweis!

Bei den angegebenen Mediumstemperaturen treten an den Betriebsmitteln keine

für die jeweilige Temperaturklasse unzulässigen Temperaturen auf.

bei Ta= 60 °C Max. Mediumstemperatur [°C] in

85 °C

100 °C

135 °C

200 °C

300 °C

450 °C

Sensoren**PA*-A/B*****B/D***** PVC-Kabel 808080808080

Sensoren DDU 18-A*** PVC-Kabel 808080808080

bei Ta= 60 °C Max. Mediumstemperatur [°C] in

85 °C

100 °C

135 °C

200 °C

300 °C

450 °C

Sensoren**PA*-E/F*****B/D***** PTFE-Kabel 80 95 130 170 170 170

Sensoren DDU 18-B*** PTFE-Kabel 80 95 130 170 170 170

bei Ta= 60 °C Max. Mediumstemperatur [°C] in

85 °C

100 °C

135 °C

200 °C

300 °C

450 °C

Sensor DDU 19-A*** PVC- oder PTFE-Kabel 80 80 80 80 80 80

PROline Prosonic Flow 93 FOUNDATION Fieldbus

4Endress+Hauser

Zulassungen

Benannte Stelle

Die Zulassung des Prosonic Flow-Messsystems wurde durch die folgende benannte

Stelle ausgeführt:

DMT: Deutsche Montan Technologie GmbH

Fachstelle für Sicherheit elektrischer Betriebsmittel

Bergbau-Versuchsstrecke

Nr. / Zulassungstyp Beschreibung

DMT 01 ATEX E 064 X

EG-Baumusterprüfbescheinigung nach

RL 94/9/EG (ATEX)

(Besondere Hinweise siehe Seite 5)

für das elektrische Durchflussmesssystem

Prosonic Flow 93 FOUNDATION Fieldbus

Kennzeichnung: 0II2(1)GD SYST EEx ia/ib IIC/IIB

Messumformer Prosonic Flow 93 FOUNDATION Fieldbus

Prosonic Flow 93 P**-***********. G = FOUNDATION Fieldbus, EEx i

Prosonic Flow 93 P**-******D***** 0II2(1)GD EEx de [ia] IIC/IIB T6 IP6X

Prosonic Flow 93 P**-******B***** 0II2(1)GD EEx d [ia] IIC/IIB T6 IP6X

Durchfluss-Messsensoren

Prosonic Flow P 0II2G EEx ib IIC/IIB T1-T6

0II2D Ex ibD 21 T1-T6

Schallgeschwindigkeits-Messsensoren

Prosonic Flow DDU 18 0II2G EEx ib IIC/IIB T1-T6

0II2D Ex ibD 21 T1-T6

Wandstärke-Messsensor

Prosonic Flow DDU 19 0II2G EEx ib IIC/IIB T1-T6

0II2D Ex ibD 21 T1-T6

PROline Prosonic Flow 93 FOUNDATION Fieldbus

Endress+Hauser 5

Besondere Hinweise

1. Das Durchflussmessgerät muss in den Potenzialausgleich einbezogen werden.

Entlang der eigensicheren Sensorstromkreise muss Potenzialausgleich bestehen.

Bei mehrfacher Erdung des Schirms der Busleitung ist der Potenzialausgleich

gemäß der Abb. 8, Seite 19 auszuführen.

2. Die erforderliche Temperaturklasse/Oberflächentemperatur im Zusammenhang mit

der Umgebungstemperatur und der Mediumstemperatur muss den Tabellen auf

Seite 3 entsprechen.

3. Für Anschluss des Elektronikgehäuses in EEx d gilt:

Es dürfen nur gesondert bescheinigte Kabel und Leitungseinführungen (EEx d IIC)

verwendet werden, welche für eine Betriebstemperatur bis 80 °C geeignet sind.

Bei Verwendung von Rohrleitungseinführungen müssen die zugehörigen Abdich-

tungsvorrichtungen unmittelbar am Gehäuse angeordnet sein.

4. Für Anschluss des Elektronikgehäuses in EEx e gilt:

Es dürfen nur gesondert bescheinigte Kabel- und Leitungseinführungen (EEx e)

verwendet werden, welche für eine Betriebstemperatur bis 80 °C geeignet und IP 67

tauglich sind.

5. Der Servicestecker darf nicht in explosionsfähiger Atmosphäre angeschlossen

werden.

6. Kabeleinführungen dicht verschließen.

Installationshinweise

•Bei Zusammenschaltung der eigensicheren Stromkreise der Zündschutzart-Katego-

rie “ia” des Durchflussmessgeräts mit bescheinigten eigensicheren Stromkreisen der

Zündschutzart-Kategorie “ib” mit der Explosionsgruppe IIC bzw. IIB, ändert sich die

Zündschutzart in EEx ib IIC bzw. EEx ib IIB. Eigensichere Stromkreise der Zünd-

schutzart-Kategorie “ib” sind für Bereiche geeignet, welche Kategorie 2-Betriebsmit-

tel erfordern.

•Zone 21:

Die Oberflächentemperatur des Messgerätes darf 2/3 der Zündtemperatur einer

Staubwolke nicht überschreiten. Die maximale Oberflächentemperatur muss zur

Glimmtemperatur einer Staubschicht von 5 mm einen Sicherheitsabstand von 75K

einhalten.

Beispiel: Eine Konfiguration der Temperaturklasse T4 (135 °C) ist demnach für einen

Staub mit einer Zündtemperatur von 202,5 °C (1,5 x 135 °C) und einer Glimmtempe-

ratur von 210 °C (135 °C + 75 °C) geeignet.

PROline Prosonic Flow 93 FOUNDATION Fieldbus

6Endress+Hauser

Allgemeine Warnhinweise

#Warnung!

•Montage, elektrische Installation, Inbetriebnahme und Wartung der Geräte dürfen nur

durch Fachpersonal erfolgen, welches im Explosionsschutz ausgebildet ist.

•Eventuell bestehende, nationale Vorschriften bezüglich der Montage von Geräten im

explosionsgefährdeten Bereich müssen eingehalten werden.

•Das Gerät darf nur in spannungslosem Zustand (nach Berücksichtigung einer

Wartezeit von 10 Minuten nach Abschalten der Hilfsenergie) geöffnet werden.

•Das Gehäuse des explosionsgeschützten Messumformers kann in 90°-Schritten

gedreht werden. Dies geschieht über ein Gewinde anstelle eines Bajonettverschlus-

ses (Nicht-Ex-Ausführung). Unerwünschtes Drehen des Messumformergehäuses

wird verhindert durch Vertiefungen zur Zentrierung des Gewindestifts.

Es ist erlaubt, das Messumformergehäuse während des Betriebes um max. 180° zu

drehen (unabhängig von der Drehrichtung), ohne dass der Explosionsschutz

dadurch verletzt wird.

Nach dem Drehen des Gehäuses muss der Gewindestift wieder angezogen werden.

•Zum Drehen der Vor-Ort-Anzeige darf der Schraubdeckel des Geräts nur im span-

nungslosen Zustand geöffnet werden (nach Berücksichtigung einer Wartezeit von

10 Minuten nach Abschalten der Hilfsenergie).

Elektrische Anschlüsse

Anschluss Hilfsenergie

Abb. 1: ➀= Hilfsenergiekabel

➁= Anschluss Potenzialausgleich

A = Ansicht A

Abb. 2: Anschluss Potenzialausgleich

"Achtung!

•Der Messumformer ➀ist über die Schraubklemme ➁außen am Messumformerge-

häuse sicher in den Potenzialausgleich einzubeziehen.

•Die Sensorhalter sind über die externe Schraubklemme ➃zu erden. Alternativ können

die Sensoren über die Rohrleitung in den Potenzialausgleich einbezogen werden,

wenn eine vorschriftsmäßig ausgeführte Erdverbindung sichergestellt ist.

Esc

’

➀

123 20 2321 24 2622 25 27

L(+)

N(-)

➁

F06-x3xxxxZZ-04-06-08-xx-001

➀

➁➃

F06-93PxxxZZ-04-xx-xx-xx-000

PROline Prosonic Flow 93 FOUNDATION Fieldbus

Endress+Hauser 7

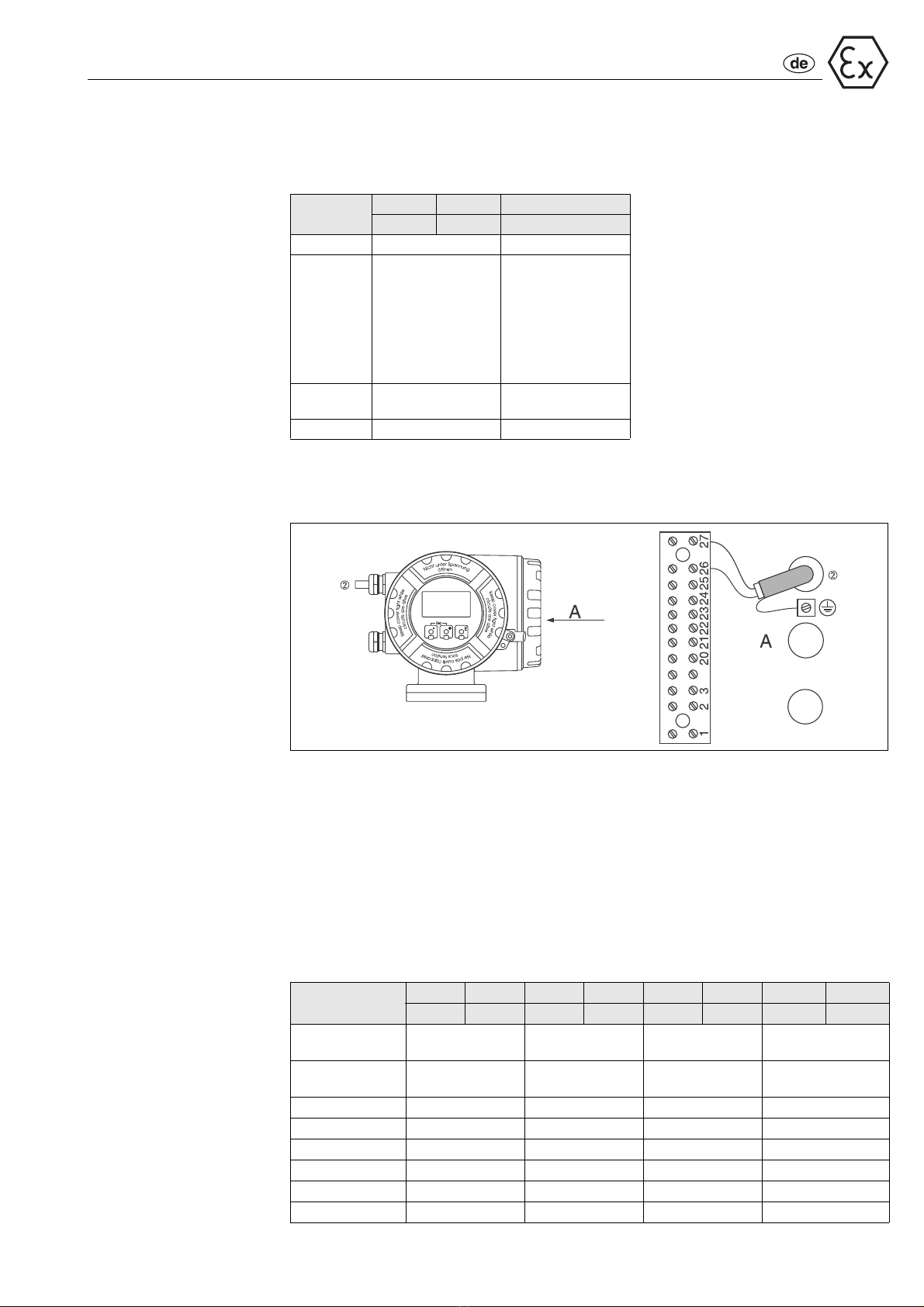

Die nachfolgende Tabelle beinhaltet jene Werte, welche unabhängig vom Typen-

schlüssel für alle Geräteausführungen identisch sind.

Messumformer Prosonic Flow 93

Anschluss Ein-/Ausgangskreise

Abb. 3: ➁= Buskabel (FOUNDATION Fieldbus)

A = Ansicht A

!Hinweis!

Die nachfolgenden Tabellen beinhalten jene Werte, welche vom Typenschlüssel

(Gerätetyp) abhängig sind.

Bitte vergleichen Sie die nachfolgenden Typenschlüssel mit jenem, welcher auf dem

Typenschild Ihres Geräts abgebildet ist.

Messumformer Prosonic Flow 93***-***********G

Klemmen 1 2 3

L (+) N (–)

Benennung Hilfsenergie ➀Schutzleiter

Funktionale

Werte

AC: U = 85...260 V

oder

AC: U = 20...55 V

oder

DC: U = 16...62 V

Leistungsaufnahme:

18 VA / 15 W

Achtung!

Beachten Sie die

Erdungskonzepte der

Anlage!

Eigens.

Stromkreis nein

Um= 260 V AC

F06-x3xxxxZZ-04-06-08-xx-004

Klemmen 20 21 22 23 24 25 26 27

+ – + – + – + –

Benennung FOUNDATION

Fieldbus ➁

Funktionale Werte UB= 9...32 V DC

IB= 12 mA

Eigens. Stromkreis EEx ia

Ui= 30 V DC

Ii= 500 mA

Pi= 5,5 W

Li= 10 µH

Ci= 5 nF

PROline Prosonic Flow 93 FOUNDATION Fieldbus

8Endress+Hauser

Servicestecker

Der Servicestecker dient ausschließlich zum Anschluss von E+H-freigegebenen

Service-Interfaces.

#Warnung!

Der Servicestecker darf nicht in explosionsfähiger Atmosphäre angeschlossen werden.

Gerätesicherung

#Warnung!

Verwenden Sie nur die folgenden Sicherungstypen, welche auf der Netzteilplatine

montiert sind:

•Spannung 20...55 V AC / 16...62 V DC:

Sicherung 2,0 A träge, Abschaltvermögen 1500 A

(Schurter, 0001.2503 oder Wickmann, Standard Type 181 2,0 A)

•Spannung 85...260 V AC:

Sicherung 0,8 A träge, Abschaltvermögen 1500 A

(Schurter, 0001.2507 oder Wickmann, Standard Type 181 0,8 A)

Kabeleinführungen

Nummerierungsbezug siehe Abbildung auf Seite 2.

➅Kabeleinführungen für den Anschlussklemmenraum (EEx d-Ausführung)

Hilfsenergie- / Buskabel: (Prosonic Flow 93)

Wahlweise Gewinde für Kabeleinführung M20x1,5 oder ½"-NPT oder G ½".

Stellen Sie sicher, dass die EEx d-Kabelverschraubungen/-einführungen gegen

Selbstlockerung gesichert sind und die zugehörigen Abdichtungen unmittelbar

am Gehäuse angeordnet sind.

➅Kabeleinführungen für den Anschlussklemmenraum (EEx e-Ausführung)

Hilfsenergie- / Buskabel: (Prosonic Flow 93)

Wahlweise Kabelverschraubung M20x1,5 oder Gewinde für Kabeleinführung

½"-NPT, G ½" oder PG 13,5.

➆Kabeleinführungen für den Anschlussklemmenraum (EEx i)

Sensorkabelverbindung:

Eine spezielle Kabelverschraubung erlaubt es, beide Sensorkabel (pro Kanal)

gleichzeitig in den Anschlussklemmenraum zu führen.

Kabelverschraubung M20x1,5 für 2 x ∅ 4 mm oder Gewindeadapter ½"-NPT, G ½".

Autres manuels pour Proline Prosonic Flow 93

Table des matières

Langues :

Autres manuels Endress+Hauser Émetteur

Endress+Hauser

Endress+Hauser Memograph CVM40 Manuel utilisateur

Endress+Hauser

Endress+Hauser iTEMP TMT162 Caractéristiques techniques

Endress+Hauser

Endress+Hauser Liquiline M CM42 Manuel utilisateur

Endress+Hauser

Endress+Hauser Proline 200 HART Caractéristiques techniques

Endress+Hauser

Endress+Hauser iTEMP PA TMT184 Manuel utilisateur

Endress+Hauser

Endress+Hauser Liquisys M CCM223 Manuel utilisateur

Endress+Hauser

Endress+Hauser cerabar S PMC Series Manuel utilisateur

Endress+Hauser

Endress+Hauser Liquisys M CUM 223 Manuel utilisateur

Endress+Hauser

Endress+Hauser Deltabar M PMD55 Manuel utilisateur

Endress+Hauser

Endress+Hauser Liquisys M CLM 223 Manuel utilisateur

Endress+Hauser

Endress+Hauser Proline 500 PROFINET Caractéristiques techniques

Endress+Hauser

Endress+Hauser iTEMP TMT125 Manuel utilisateur

Endress+Hauser

Endress+Hauser Liquisys M CLM223F Manuel utilisateur

Endress+Hauser

Endress+Hauser iTEMP TMT82 Caractéristiques techniques

Endress+Hauser

Endress+Hauser Micropilot S FMR540 Manuel

Endress+Hauser

Endress+Hauser Liquiline CM442R Manuel utilisateur

Endress+Hauser

Endress+Hauser Flowmeter Proline 200 Caractéristiques techniques

Endress+Hauser

Endress+Hauser iTEMP TMT71 Instructions d'installation

Endress+Hauser

Endress+Hauser iTEMP TMT71 Manuel utilisateur

Endress+Hauser

Endress+Hauser Deltabar S FMD76 Manuel utilisateur

Endress+Hauser

Endress+Hauser Mycom CLM 152 Manuel utilisateur

Endress+Hauser

Endress+Hauser iTEMP TMT182 Manuel utilisateur

Endress+Hauser

Endress+Hauser CUM 740 Manuel utilisateur

Endress+Hauser

Endress+Hauser CM14-AAK Manuel utilisateur

Manuels Émetteur populaires d'autres marques

NIVELCO

NIVELCO EasyTREK SCA-300 Series Manuel du propriétaire

Honeywell

Honeywell 5816WMBR Manuel utilisateur

Kamstrup

Kamstrup READy MTU Mode d'emploi

Omega

Omega ZW Series Manuel utilisateur

ABB

ABB Field 264H Mode d’emploi

Alinco

Alinco DJ-V17T Manuel utilisateur

Dejero

Dejero EnGo 3x Manuel utilisateur

Rosemount

Rosemount 4600 Manuel utilisateur

Speaka Professional

Speaka Professional 2342740 Manuel utilisateur

trubomat

trubomat GAB 1000 Manuel utilisateur

Teledyne Analytical Instruments

Teledyne Analytical Instruments LXT-380 Manuel utilisateur

Rondish

Rondish UT-11 Manuel utilisateur

MG 10JRE Manuel utilisateur

Burkert

Burkert 8177 Manuel utilisateur

Firetide

Firetide HotPort 3203 Manuel

Tele Radio

Tele Radio T9-02 Manuel utilisateur

Rotronic

Rotronic HygroFlex HF3 Series Manuel utilisateur

Jamara

Jamara FCX6 Pro Tel Manuel utilisateur
