Füllstand-

grenzschalter

nivotester FTC 422

Kurzanleitung

•Schalter nicht geeignet für Sonden,

die in explosionsgefährdeten

Bereichen arbeiten.

•Nicht installieren, falls vorhandene

Versorgungsspannung nicht mit der

auf dem Typenschild angegebenen

übereinstimmt.

•Erstanwender bitte zuerst

"Montage- und Betriebsanleitung"

BA 029 durchlesen, bevor Sie das

Gerät installieren.

Elektronikeinsatz

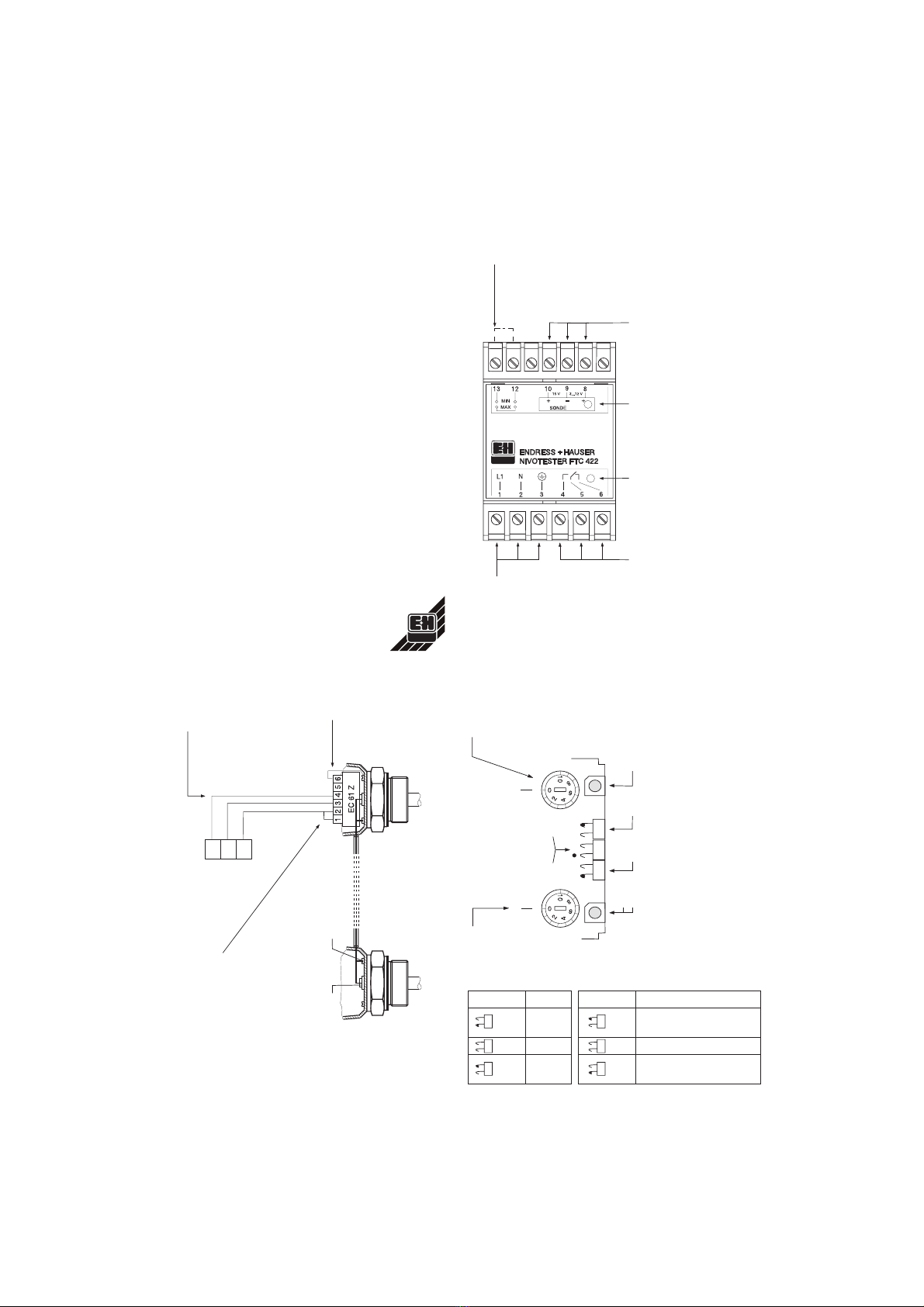

Anschluß des Nivotester

➀Anwahl Sicherheitsschaltung

Keine Brücke 12-13: Minimum

Brücke 12-13: Maximum

Abgleich

•Tank füllen, oberen Grenzwert abgleichen, ➀…➄

•Tank leeren, unteren Grenzwert abgleichen, ➅…➈

➄Einsteller 1: –> 0. Langsam im Uhrzeigersinn drehen,

wenn rote LED leuchtet, nicht weiterdrehen.

➂und ➆Bereich ➁,➅,➈Modus

Ioberer Grenzwert

(Tank voll)

II Betrieb

III unterer Grenzwert

(Tank leer)

➀grüne LED muß

leuchten

➂Schalter 1: –> Bereich I,

Einsteller 1: 0 –> 10

➃➇ rote LED schaltet um?

–> ➄oder ➈sonst

–> ➂oder ➆bei

nächstem Bereich

Nivotester

FTC 422

10 9 8

➀Nivotester mit

Elektronikeinsatz

EC 61 Z verbinden

(mit abgeschirmtem

Kabel)

➁Erdung des

Sondenkopfes

mit Klemme 6

➂evtl. Klemmen

1und2

kurzschließen

Abschirmung

Seele

➃evtl. 2. Sonde

über Koaxialkabel

anschließen

1, 3

BA 045F/00/a6/02.98

015400-0001 / HD

➆Schalter 3: –> Bereich I,

Einsteller 2: 0 –> 10

➈Einsteller 2:

Unteren Grenzwert wie ➄

abgleichen.

Schalter 2: –> Betrieb

➁Tank füllen:

Schalter 2:–>

oberer Grenzwert

➅Tank leeren:

Schalter 2:–>

unterer Grenzwert

➁Klemmen 8, 9, 10

an Elektronikeinsatz

EC 61 Z anschließen,

siehe unten

➄Grüne LED leuchtet

bei Betriebsbereitschaft

des Gerätes

➅Rote LED leuchtet bei

abgefallenem Relais

➂Alarm, Relais usw.

an Klemmen 4, 5, 6

anschließen;

technische Daten

siehe BA 029

➃Spannungsversorgung

an Klemmen 1, 2, 3

anschließen, Spannung

vorher abschalten

015400- 0001

Level Limit Switch

nivotester FTC 422

Quick Installation Guide

•Switch not suitable for use with

probes operating in explosion

hazardous areas.

•Do not install if your power

supply does not tally with that

quoted on the rating plate.

•First time users please consult

the "Installation and Operating

Instructions", BA 029, before

attempting to install.

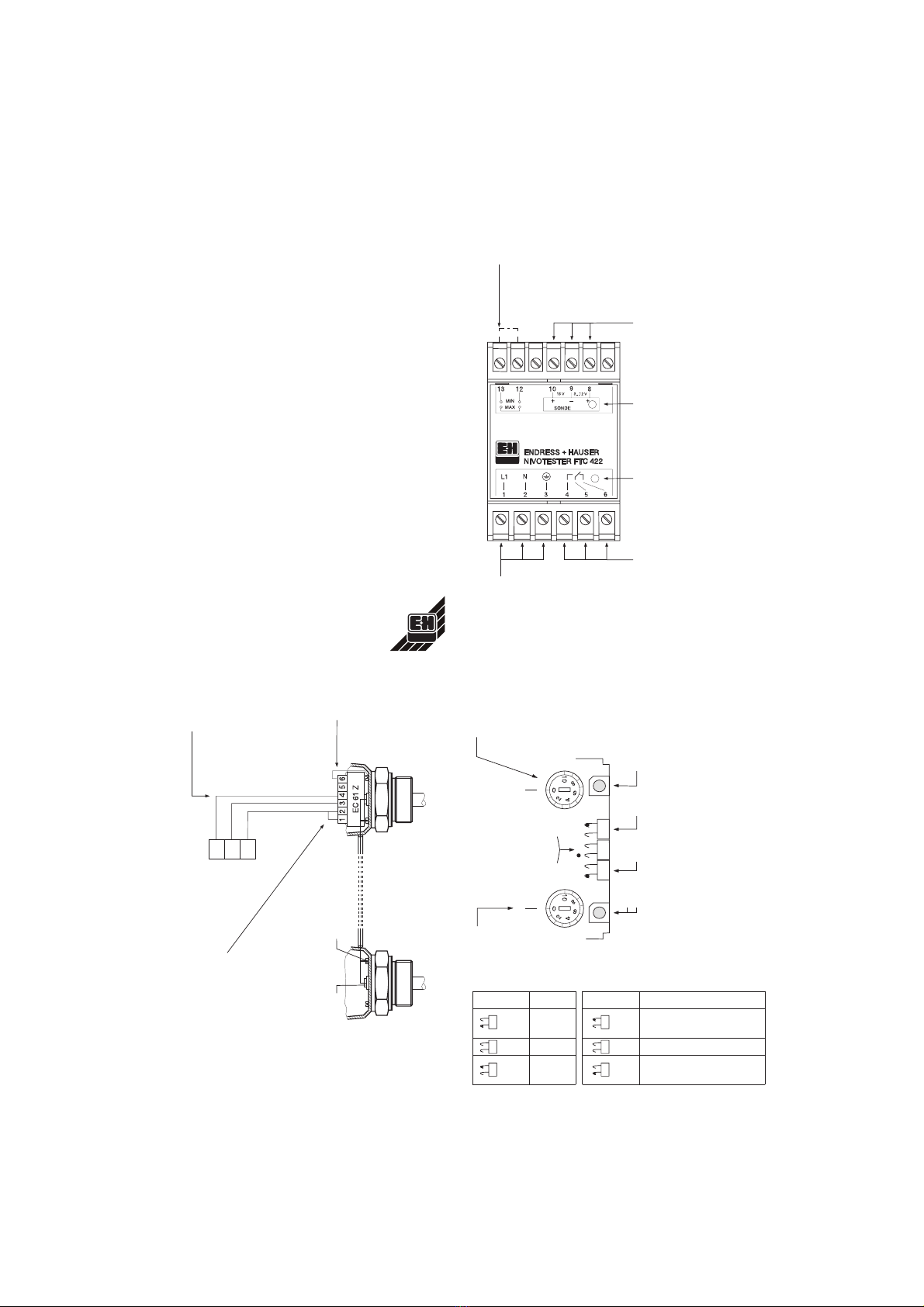

Electronic Insert Wiring

Nivotester Wiring

➀Select Failsafe mode

No bridge 12-13: Minimum

Bridge 12-13: Maximum

Adjustment

•Fill tank, adjust upper limit: ➀…➄

•Empty tank, adjust lower limit: ➅…➈

➄Adjuster 1: –> 0. Turn slowly clockwise,

when red LED lights turn no further.

➂and ➆Range ➁,➅,➈Mode

IAdjust upper limit

(tank full)

II Normal operation

III Adjust lower limit

(tank empty)

Hauser+Endress

➁Connect Terminals

8, 9, 10, to electronic

insert EC 61 Z,

see below

➄Green LED lights

when unit operates

➅Red LED lights

when relay

de-energised

➂Connect alarm, relay,

hooter etc. to

Terminals 4, 5, 6.

Ratings see BA 029

➃Connect power to

Terminals 1, 2, 3.

Switch off first!

➆Switch 3: –> Range I,

Adjuster 2: 0 –> 10

➁Fill tank:

Switch 2: –>

upper limit mode

➅Empty tank:

Switch 2: –>

lower limit mode

➈Adjuster 2:

Adjuster lower limit as ➄.

Switch 2: –> normal operation

➀Check that green

LED is lit

➂Switch 1: –> Range I,

Adjuster 1: 0 –> 10

➃➇ If red LED changes

status –> ➄or ➈,

otherwise –> ➂or ➆

at next range setting

1, 3

Nivotester

FTC 422

10 9 8

➀Wire Nivotester

to EC 61 Z insert

with screened

installation cable

➁Ground probe

head to

Terminal 6

➂If required short-circuit

Terminals 1 and 2

Shielding

Core

➃If required,

connect 2nd probe

with coaxial cable

Détecteur de niveau

capacitif

nivotester FTC 422

Mise en service

•Détecteur de niveau à ne pas

utiliser avec des sondes en zone

explosible.

•Veiller aux indications de tension

sur l'étiquette.

Mesurer la tension du secteur

sur le lieu de montage.

Si la tension ne se situe pas

dans les tolérances de tension

il ne faut pas raccorder l'appareil.

•Avant la première mise en

service, consulter la notice

technique BA 029.

Préamplification

Raccordement du Nivotester

➀Avec pont: sécurité max.

Sans pont: sécurité min.

Réglage

•Remplir le réservoir, régler seuil sup.: ➀…➄

•Vider le réservoir, régler seuil inf.: ➅…➈

➃Potentiomètre 1: –> 0. Tourner le bouton de réglage dans

le sens des aiguilles d'une montre jusqu'à ce que la DEL

rouge s'allume.

➂et ➆Gamme ➁,➅,➈Mode

IRéglage du point de

commutation supérieur

II Fonctionnement normal

III Réglagedupointde

commutation inférieur

Hauser+Endress

➁Bornes 8, 9, 10

à raccorder à la

préamplification

EC 61 Z

(voir ci-dessous)

➄DEL verte:

état de disponibilité

➅DEL rouge allumée:

relais retombé

➂Bornes 4, 5, 6

pour raccordement

relais, alarme, etc.

(voir notice

technique BA 029)

➃Alimentation

bornes 1, 2, 3

➆Commutateur 3:–>

gamme I,

Potent. 2: 0 –> 10

➅Vider le réservoir:

Commutateur 2:–>

mode réglage seuil inf.

➈Potent. 2:

Régler seuil inf. comme en ➄.

Commutateur 2: –> mode normal

➁Remplir

le réservoir:

Commutateur 2:–>

mode réglage seuil sup.

➀DEL verte (état de

disponibilité) allumée

➂Commutateur 1:–>

gamme I,

Potent. 1: 0 –> 10

➃➇ Si DEL rouge change

d'état: –> ➄ou ➈,

sinon –> ➂ou ➆mais

dans gamme suivante

1, 3

Nivotester

FTC 422

10 9 8

➀Raccordement du

Nivotester à la

préamplification

EC 61 Z (avec câble

blindé)

➁Raccordement à

la masse dans la

tête de sonde

➂Pont 1-2

Blindage

Ame

➃Pour la liaison entre

2 sondes, utiliser un câble

HF à faible capacité

Detector límite de nivel

nivotester FTC 422

Instrucciones resumidas

de instalación

•No utilizar el detector de nivel con

sondas en zonas con riesgo de

explosión.

•Preste atención a las indicaciones

de tensión que aparecen en la

etiqueta.

•Antes de instalarlo por primera vez

consulte las instrucciones de

servicio BA 029.

Cableado del preamplificador

Conexionado del Nivotester

➀Selección de seguridad Mín./Máx.:

Sin puente 12-13: seguridad mín.

Con puente 12-13: seguridad máx.

Ajuste

•Llene el depósito, ajuste el límite superior: ➀…➄

•Vacíe el depósito, ajuste el límite inferior: ➅…➈

➄Ajuste 1: –> 0. Girar despacio en el sentido

de las agujas del reloj hasta que el LED se ilumine.

➂et ➆Rango ➁,➅,➈Modo

IAjuste de límite superior

(Depósito lleno)

II Operación normal

III Ajuste de límite inferior

(Depósito vacío)

Hauser+Endress

➁Conecte los

terminales 8, 9, 10

a la electrónica

EC 61 Z

(ver esquema inferior).

➄LED verde:

Indica que la

unidad funciona

➅LED rojo:

Indica que el relé

está en reposo

➂Conecte la alarma

del relé, etc. a los

terminales 4, 5, 6

(ver manual de

instrucciones BA 029)

➃Alimentación:

terminales 1, 2, 3.

¡Desconecte primero!

➆Interruptor 3: –> Rango I,

Ajuste 2: 0 –> 10

➁Llene el depósito:

Interruptor 2:–>

límite superior

➅Depósito vacío:

Interruptor 2:–>

modo de límite

mínimo

➈Ajuste 2:

Ajuste el nivel mínimo como ➄.

Interruptor 2: –> Operación normal

➀Compruebe que el LED

verde esté iluminado

➂Interruptor 1: –> Rango I,

Ajuste 1: 0 –> 10

➃➇ Si el LED rojo cambia

de estado, –> ➄o➈

si no, –> ➂o➆en el

siguiente rango de ajuste.

1, 3

Nivotester

FTC 422

10 9 8

➀Conecte el Nivotester

a la electrónica EC 61 Z

(con cable de instalación

apantallado)

➁Conexión a tierra del

cabezal de la

sonda al terminal 6

➂Cortocircuite

terminales 1 y 2

si es necesario

Pantalla

Varilla

➃Si es necesario conecte

la segunda sonda con

cable coaxial

Interruttore di livello

nivotester FTC 422

Manuale breve

di installazione

•Interruttore di livello non adatto per

sonde utilizzate in aree con pericolo

di esplosione

•Non installare se la tensione di

alimentazione disponibile non

corrisponde a quella riportata sulla

targhetta dello strumento.

•A chi utilizza il Nivotester FTC 422

per la prima volta si consiglia di

consultare anche il Manuale

operativo BA 029, prima

dell'installazione.

Collegamento all'inserto elettronico

Collegamento del Nivotester

➀Selezionare la modalità di sicurezza:

Nessun ponticello tra i morsetti 12 e 13: Minimo

Ponticello tra i morsetti 12 e 13: Massimo

Taratura

•Serbatoio pieno: tarare limite superiore: ➀…➄

•Serbatoio vuoto: tarare limite inferiore: ➅…➈

➄Potenziometro 1: –> 0. Ruotare lentamente in senso orario,

quando si accende il LED fermarsi.

➂e➆Campo ➁,➅,➈Modalità

ITarare limite superiore

(serbatoio pieno)

II Funzione normale

III Tarare limite inferiore

(serbatoio vuoto)

Hauser+Endress

➁Collegare i morsetti

8, 9, 10 all'inserto

elettronico EC 61 Z.

Vedere sotto

➄Il LED verde è acceso

durante il normale

funzionamento dello

strumento

➅Il LED rosso si

accende quando il relè

è de-energizzato

➂Collegare il relè

d'allarme, la sirena,

ecc. ai morsetti 4, 5, 6.

Vedere BA 029

➃Collegare l'alimentazione

ai morsetti 1, 2, 3.

Spegnere prima lo strumento

➁Serbatoio pieno:

Commutatore 2:–>

limite superiore

➅Serbatoio vuoto:

Commutatore 2:–>

limite inferiore

➈Regolare 2:

Tarare limite inf. come ➄.

Commutatore 2: –> normale funzionamento

Nivotester

FTC 422

10 9 8

➀Collegare il Nivotester

all'inserto elettronico

EC 61 Z con cavo

schermato

➁Collegare a terra

la testa della sonda

tramite il morsetti 6

➂Se necessario

cortocircuitare

i morsetti 1 e 2

Schermatura

Anima

del cavo

➃Se richiesto, collegare

la seconda sonda con

cavo coassiale schermato

➀Assicurarsi che il LED

verde sia acceso

➂Commutatore 1:–>

Campo I,

Regolare 1:0–>10

➃➇ Se il LED cambia colore

–> ➄o➈, altrimenti

–> ➂o➆al successivo

campo di taratura

➆Commutatore 3:–>

Campo I,

Regolare 2: 0 –> 10

1, 3

Niveaugrenswaarde

schakelaar

nivotester FTC 422

Verkorte handleiding

•Schakelaar niet geschikt voor

elektroden die in explosiegevaarlijk

gebied werken.

•Niet installeren als aanwezige

voedingspanning niet met die op

het typeplaatje aangegeven

overeenkomt.

•Bij ingebruikname eerst

bedrijfsvoorschriften BA 029

doorlezen.

Electronica-inzet

Aansluiting van de Nivotester

➀Keuze veiligheidsschakeling

geen brug 12-13: minimum

brug 12-13: maximum

Afregeling

•Tank vullen, bovenste grenswaarde afregeln: ➀…➄

•Tank legen, onderste grenswaarde afregeln: ➅…➈

➄Insteller 1: –> 0. Langzaam met de klok mee draaien,

als rode LED brandt, niet verder draaien.

➂en ➆Bereik ➁,➅,➈Instelling

Ibovenste grenswaarde

(tank vol)

II bedrijf

III onderste grenswaarde

(tank leeg)

Hauser+Endress

➁Klemmen 8, 9, 10

aan electronica-inzet

EC 61 Z aansluiten,

zie onder

➄Groene LED brandt

indien instrument

gereed is

➅Rode LED brandt

bij afgevallen relais

➂Alarm, relais, etc.

aan klemmen 4, 5, 6

aansluiten;

technische gegevens

zie BA 029

➃Spanningsvoeding

aan klemmen 1, 2, 3

aansluiten, spanning

eerst uitschakelen

➁Tank vullen:

Schakelaar 2:–>

bovenste grenswaarde

➅Tank legen:

Schakelaar 2:–>

onderste grenswaarde

➈Insteller 2:

Onderste grenswaarde zoals ➄

afregelen.

Schakelaar 2: –> bedienen

Nivotester

FTC 422

10 9 8

➀Nivotester met

electronica-inzet

EC 61 Z verbinden

(met afgeschermte

kabel)

➁Elektrodekop

met klem 6 aarden

Afscherming

Staaf

➂Eventueel klemmen

1 en 2 kortsluiten

➃Eventueel tweede

elektrode over coaxkabel

aansluiten

➀Groene LED moet

branden

➂Schakelaar 1:–>bereikI,

Insteller 1: 0 –> 10

➃➇ Rode LED schakelt?

–> ➄of ➅anders

–> ➂of ➆bij

volgende bereik

➆Schakelaar 3: –> bereik I,

Insteller 2: 0 –> 10

1, 3

Autres manuels pour Nivotester FTC 422

Table des matières

Langues :

Autres manuels Endress+Hauser Changer

Endress+Hauser

Endress+Hauser Nivotester FTC325 Manuel utilisateur

Endress+Hauser

Endress+Hauser Nivotester FTL325N-3 3 Series Manuel utilisateur

Endress+Hauser

Endress+Hauser Liquiphant FTL51B Manuel utilisateur

Endress+Hauser

Endress+Hauser Liquiphant FTL33 IO-Link Manuel utilisateur

Endress+Hauser

Endress+Hauser Liquiphant M FTL51 Manuel utilisateur

Endress+Hauser

Endress+Hauser Liquiphant M FTL50 Instructions d'installation

Endress+Hauser

Endress+Hauser Flowphant T DTT31 Manuel utilisateur

Endress+Hauser

Endress+Hauser Liquipoint FTW33 Manuel utilisateur

Endress+Hauser

Endress+Hauser Liquicap M FTI51 Manuel utilisateur

Endress+Hauser

Endress+Hauser nivotester FTL 325 P Manuel

Endress+Hauser

Endress+Hauser Soliphant M FTM52 Manuel utilisateur

Endress+Hauser

Endress+Hauser Liquipoint T FTW31 Manuel utilisateur

Endress+Hauser

Endress+Hauser Soliswitch FTE20 Manuel utilisateur

Endress+Hauser

Endress+Hauser Soliphant M FTM50 Manuel utilisateur

Endress+Hauser

Endress+Hauser Liquipoint T FTW32 Manuel utilisateur

Endress+Hauser

Endress+Hauser Nivotester FTL375P Manuel utilisateur

Endress+Hauser

Endress+Hauser Liquiphant FTL31 Manuel utilisateur

Endress+Hauser

Endress+Hauser Liquiphant FTL51B Manuel utilisateur

Endress+Hauser

Endress+Hauser Liquiphant FTL51B Caractéristiques techniques

Endress+Hauser

Endress+Hauser Thermophant T TTR31 Manuel utilisateur

Endress+Hauser

Endress+Hauser Soliphant M Manuel utilisateur

Endress+Hauser

Endress+Hauser Liquiphant S FTL70 7 Series Manuel utilisateur

Endress+Hauser

Endress+Hauser Nivotester FTR325 Manuel utilisateur

Endress+Hauser

Endress+Hauser Liquiphant FTL64 Manuel utilisateur

Manuels Changer populaires d'autres marques

URC

URC Total Control MFS-8 Manuel utilisateur

Azbil

Azbil HPQ-D11 Manuel utilisateur

Sony

Sony DFS-900M Manuel utilisateur

SICK

SICK i17S Manuel utilisateur

F&F

F&F SZR-277 Manuel utilisateur

Shure

Shure UAMS/BK Manuel utilisateur

Dräger

Dräger X-zone Switch Off Manuel utilisateur

Asco

Asco Joucomatic 349 Series Manuel utilisateur

BT Mini Hub Manuel utilisateur

D-Link

D-Link DES-1226G Manuel utilisateur

Johnson Controls

Johnson Controls FS80-C Manuel utilisateur

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manuel utilisateur

MicroNet

MicroNet SP1200A Manuel utilisateur

Ruijie

Ruijie RG-PF2920 Series Manuel d'installation et d'exploitation

Altinex

Altinex DA1914SX Manuel utilisateur

MiLAN

MiLAN MIL-SM2401M Manuel utilisateur

RJM

RJM MASTERMIND PBC/6X Manuel utilisateur

Atlas

Atlas MMK-KVM8 Manuel utilisateur
