KA214F/00/a3/07.04

Instrukcja obsługi

Liquiphant T FTL20H

pl - Sygnalizator poziomu

en - Level Limit Switch

de - Füllstandgrenzschalter

2Endress+Hauser

pl - Spis treści

Uwagi dotyczące bezpieczeństwa 3

Identyfikacja przyrządu 4

Postępowanie z przyrządem 6

Przykłady montażu 8

Montaż10

Podłączenie wersji DC-PNP 16

Podłączenie wersji AC 20

Podłączenie wersji AS-i 22

Testowanie 23

Czyszczenie 24

Dane techniczne 25

Akcesoria, części zamienne 27

Wykrywanie i usuwanie usterek 31

Dokumentacja uzupełniająca 34

"Uwaga!

= czynność zabroniona;

prowadzi do wadliwej pracy

lub uszkodzenia.

en - Contents

Notes on Safety 3

Device Identification 4

Handling 6

Mounting examples 8

Mounting 10

Connection DC-PNP 16

Connection AC 20

Connection AS-i-Bus 22

Test 23

Cleaning 24

Technical Data 25

Accessories, Spare parts 27

Trouble-shooting 32

Supplementary Documentation 34

"Caution!

= forbidden;

leads to incorrect operation

or destruction.

de - Inhalt

Sicherheitshinweise 3

Geräte-Identifikation 4

Behandlung 6

Einbaubeispiele 8

Einbau 10

Anschluss DC-PNP 16

Anschluss AC 20

Anschluss AS-i-Bus 22

Test 23

Reinigung 24

Technische Daten 25

Zubehör, Ersatzteile 27

Fehlersuche 33

Ergänzende Dokumentation 34

"Achtung!

= verboten;

führt zu fehlerhaftem Betrieb

oder Zerstörung.

3Endress+Hauser

pl - Uwagi dotyczące bezpieczeń-

stwa

Liquiphant T FTL20H jest sygna-

lizatorem poziomu cieczy.

Niewłaściwe użycie może prowa-

dzićdo powstania zagrożeńzwią-

zanych z konkretnym zastosowa-

niem.

Montaż, podłączenie, uruchomie-

nie, obsługa i konserwacja sygna-

lizatora mogąbyćwykonywane

tylko przez wykwalifikowany

i uprawniony personel.

Należy

ściśle przestrzegaćzaleceńzawar-

tych w niniejszej instrukcji, sto-

sownych norm i wymogów praw-

nych oraz zaleceńzawartych

w posiadanych certyfikatach.

W pobliżu przyrządu należy

zainstalowaćurządzenie

odłączające od sieci zasilającej,

oznakowane jako wyłącznik

zasilania sygnalizatora.

en - Notes on Safety

The Liquiphant T FTL20H is

designed for level limit detection in

liquids.

If used incorrectly it is possible that

application-related dangers may

arise.

The device may be installed,

connected, commissioned,

operated and maintained

qualified and authorised

personnel only

, under strict

observance of these operating

instructions, any relevant

standards, legal requirements, and,

where appropriate, the certificates.

Install an easily accessible power

switch in the proximity of the

device.

Mark the power switch as a

disconnector for the device.

de - Sicherheitshinweise

Der LiquiphantT FTL20H darf nur

als Füllstandgrenzschalter für

Flüssigkeiten verwendet werden.

Bei unsachgemäßem Einsatz

können Gefahren von ihm

ausgehen.

Das Gerät darf

nur von

qualifiziertem und

autorisiertem Fachpersonal

unter strenger Beachtung dieser

Betriebsanleitung,

der einschlägigen Normen,

der gesetzlichen Vorschriften

und der Zertifikate (je nach

Anwendung) eingebaut,

angeschlossen, in Betrieb

genommen und gewartet werden.

In der Gebäudeinstallation ist ein

Netzschalter für das Gerät leicht

erreichbar in dessen Nähe zu

installieren.

Er ist als Trennvorrichtung für das

Gerät zu kennzeichnen.

4Endress+Hauser

pl - Identyfikacja przyrządu

en - Device Identification

de - Geräte-Identifikation

ENDRESS+HAUSER

LIQUIPHANT T

FTL20H - ####

Z-6

GCJ

GDJ

GEJ

MNJ

MPJ

MQJ

RCJ

RDJ

RRJ

RSJ

TCJ

TDJ

UPJ

YY9

bez / without / ohne, WHG,

Detekcja przecieków / Leakage detection /

Leckage-Detektion

CSA Ogólnego stosowania /

inne / others / andere

do montażu czołowego / flush-mounted / frontbündig

inne / others / andere

CSA General Purpose, CSA CUS

ISO 228 G ½ A, 316L

ISO 228 G ¾ A, 316L

ISO 228 G 1 A, 316L,

DIN 11851 DN 25 PN 40, 316L,

DIN 11851 DN 32 PN 40, 316L,

DIN 11851 DN 40 PN 40, 316L,

ANSI ½" NPT,316L

ANSI ¾" NPT,316L

DIN 2999 R ½, 316L

DIN 2999 R ¾, 316L

ISO 2852 DN 25-38 (1...1-½"), 316L,

ISO 2852 DN 40-51 (2"), 316L,

, 1" 52001047, 316L

Endress+Hauser 5

19...253V AC,

10...35V DC,

AS-i Bus

Pg 11, ISO4400, IP65, 150 °C

NPT ½", ISO4400, IP65, 150 °C

M12, IP67, 150 °C

IP65, 150 °C

M12, IP69K, 316L, 150 °C

2 - przewodowy / wire / Draht

PNP 3 - przewodowy / wire / Draht

inne / others / andere

Przyłącze zaworowe ze złączem QUICKON,

szybkozłącze nożowe /

Valve plug with QUICKON connection,

Gumption clamping connection /

entilstecker mit QUICKON-Anschluss,

Schneid-Klemm-Anschluss

inne / others / andere

Montaż w adapterze wspawanym dostępnym jako akcesoria /

Installation in accessories welding adapter /

Einbau in Zubehör Einschweissadapter

Przyłącze higieniczne / Hygienic connection /

Hygiene-Verbindung

Przyłącze Tri-Clamp / Tri-Clamp connection /

Tri-Clamp-Verbindung

6Endress+Hauser

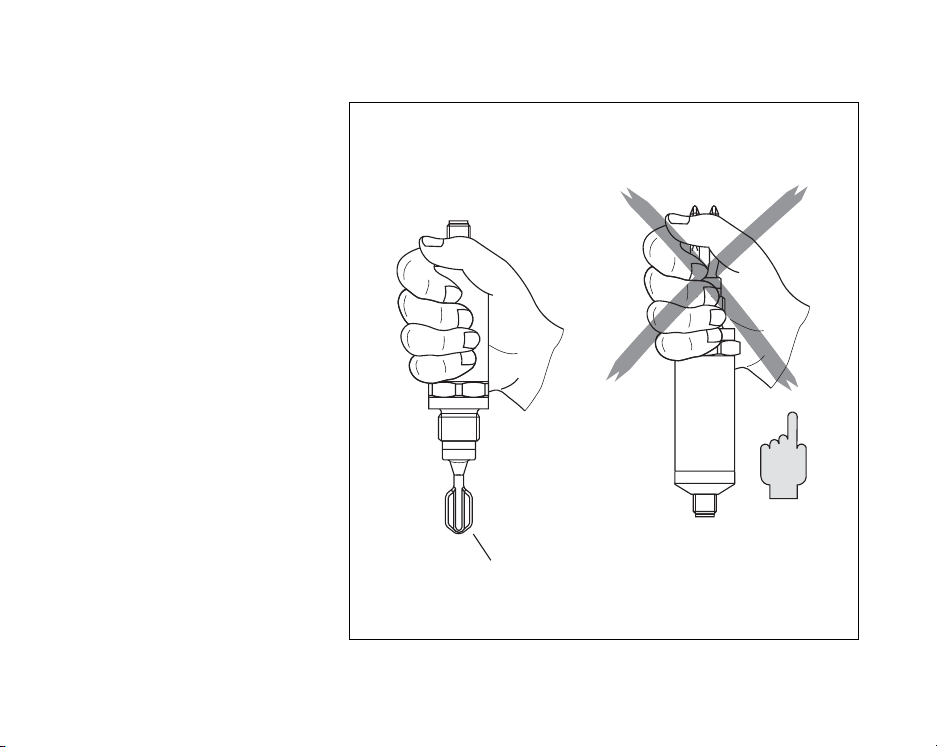

pl - Postępowanie z przyrządem

Trzymaćza obudowę,

nie

za widełki

en - Handling

Hold by the housing,

not

by the sensor fork

de - Behandlung

Am Gehäuse anfassen,

nicht

an der Schwinggabel

Slave Profil

ENDRESS+

LIQUIPHAN

ENDRESS+

LIQUIPHAN

FTL20H- XX

AS-i

Ser.-No.:

XXXXXXXX

Ser.-No.:

XXXXXXXX

Made in Germany,

D-79689 Maulburg

Made in Germany,

D-79689 Maulburg

OFF

Ra < 1.5 µm

Endress+Hauser 7

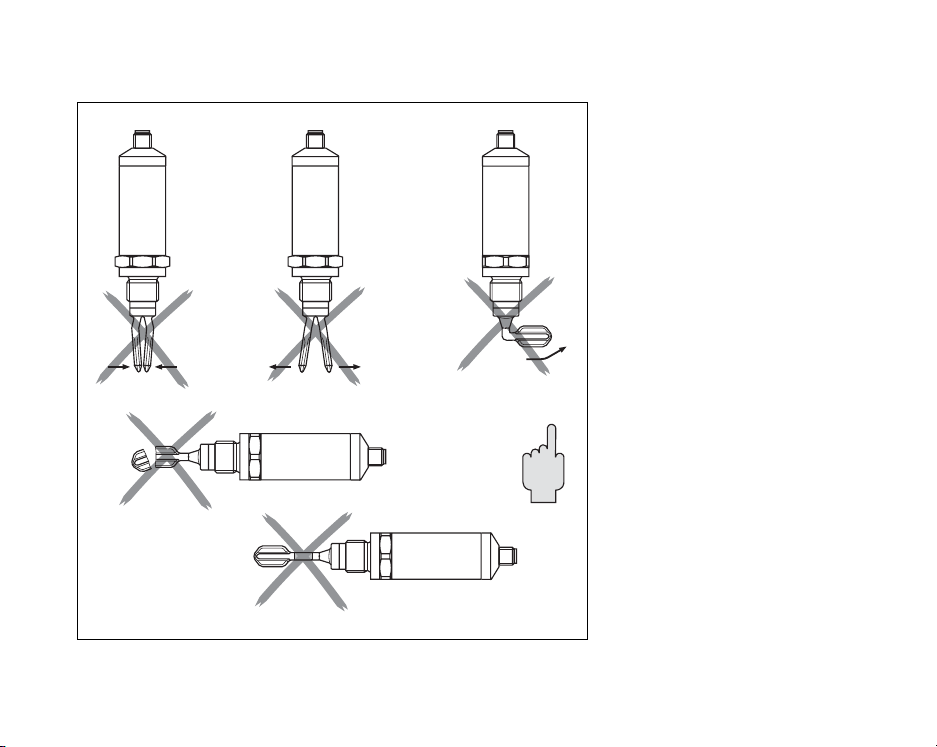

pl -

Nie

zginać

Nie

skracać

Nie

wydłużać

en -

not

bend

not

shorten

not

lenghen

de -

Nicht

verbiegen

Nicht

kürzen

Nicht

verlängern

8Endress+Hauser

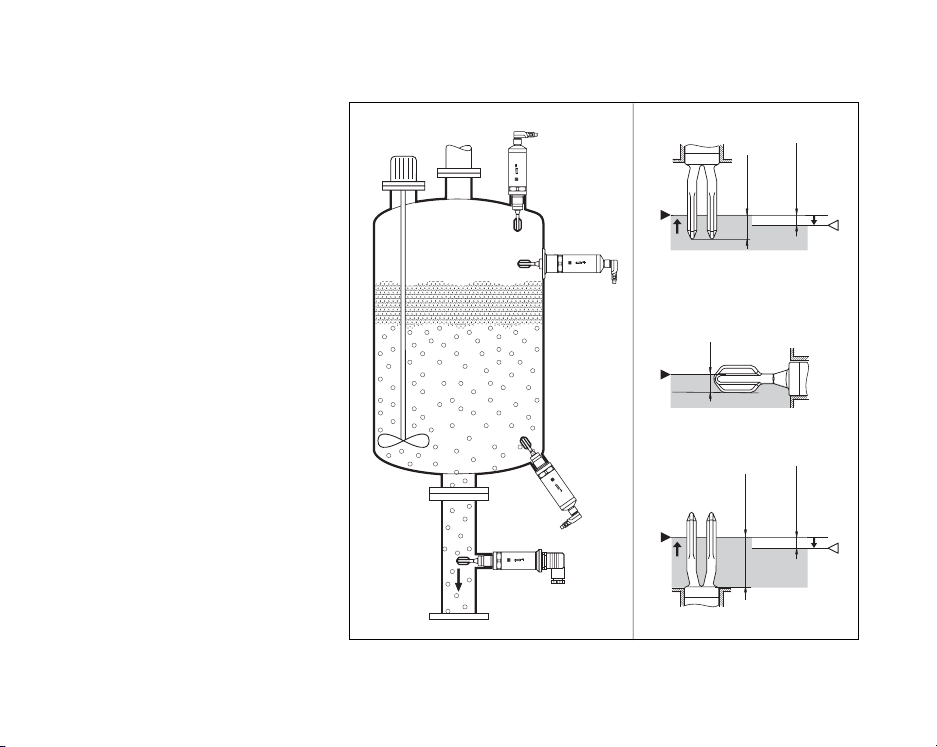

pl - Przykłady montażu

A: Punkt przełączania

B: Histereza przełączania

en - Mounting examples

A: Switchpoint

B: Switching hysteresis

de - Einbaubeispiele

A: Schaltpunkt

B: Schalthysterese

~13 mm

~3 mm

~2 mm

~30 mm

SlaveProfil

ENDRESS+

LIQUIPHAN

FTL20H-XX

AS-i

Ser.-No.:

XXXXXXXX

MadeinGermany,

D-79689Maulburg

OFF

SlaveProfil

ENDRESS+

LIQUIPHAN

FTL20H-XX

AS-i

Ser.-No.:

XXXXXXXX

MadeinGermany,

D-79689Maulburg

OFF

SlaveProfil

ENDRESS+

LIQUIPHAN

FTL20H-XX

AS-i

Ser.-No.:

XXXXXXXX

MadeinGermany,

D-79689Maulburg

OFF

SlaveProfil

ENDRESS+

LIQUIPHAN

FTL20H-XX

AS-i

Ser.-No.:

XXXXXXXX

MadeinGermany,

D-79689Maulburg

OFF

~10,5 mm

Endress+Hauser 9

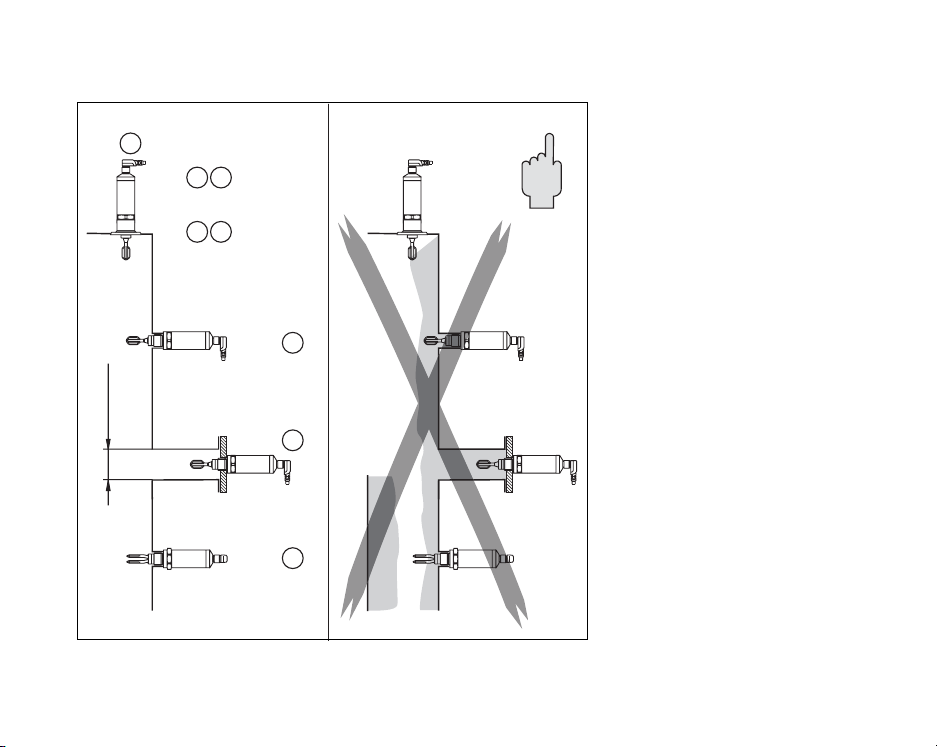

min. DN 50

n= 0...10000 mm²/s

n= 0... 2000 mm²/s

pl -

Uwzględnićlepkość cieczy i osady

en -

Take account of viscosity and

build-up

de -

Viskosität und Ansatzbildung

berücksichtigen

10 Endress+Hauser

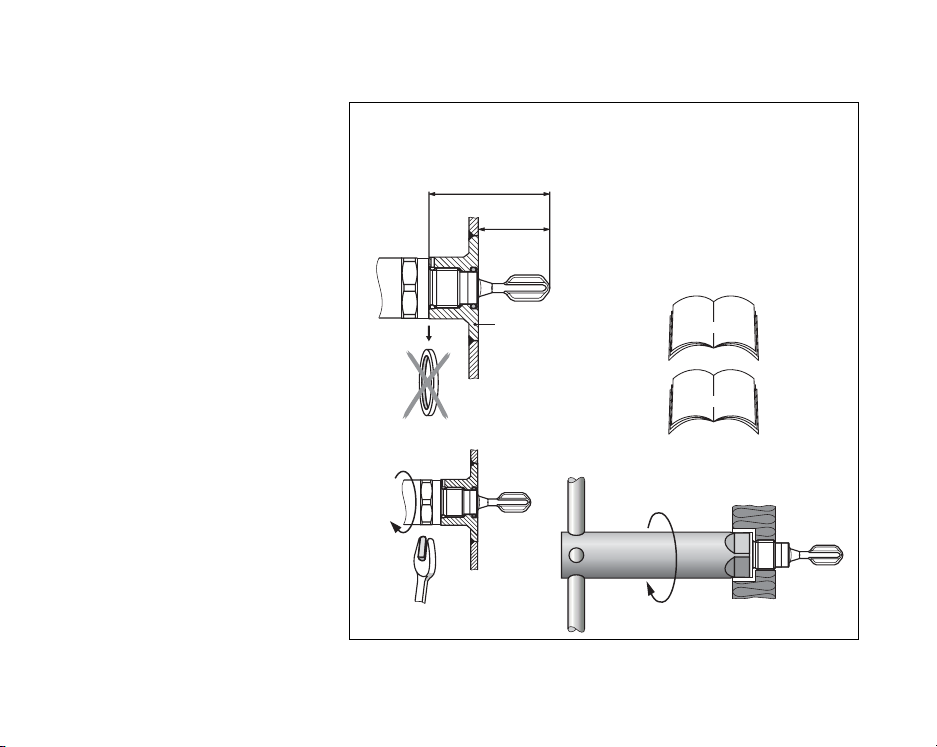

pl - Montaż

Przyłącze technologiczne

G ½ A, G ¾ A, G 1 A

(DIN ISO 228/l)

en - Installation

Process connection

G ½ A, G ¾ A, G 1 A

(DIN ISO 228/l)

de - Einbau

Prozessanschluss

G ½ A, G ¾ A, G 1 A

(DIN ISO 228/l)

KA032F/00

KA219F/00

G¾

32 mm

Króciec do wspawania /

Weld-in socket /

Einschweißmuffe

max. 150 °C / 25 bar

max. 100 °C / 40 bar

G ¾" => 1.) ~63.9 mm 2.) ~ 38.0 mm

G 1" => 1.) ~78.0 mm ) ~ 48.0 mm2.
