Ekwb EK H30 SUPREME Manuel utilisateur

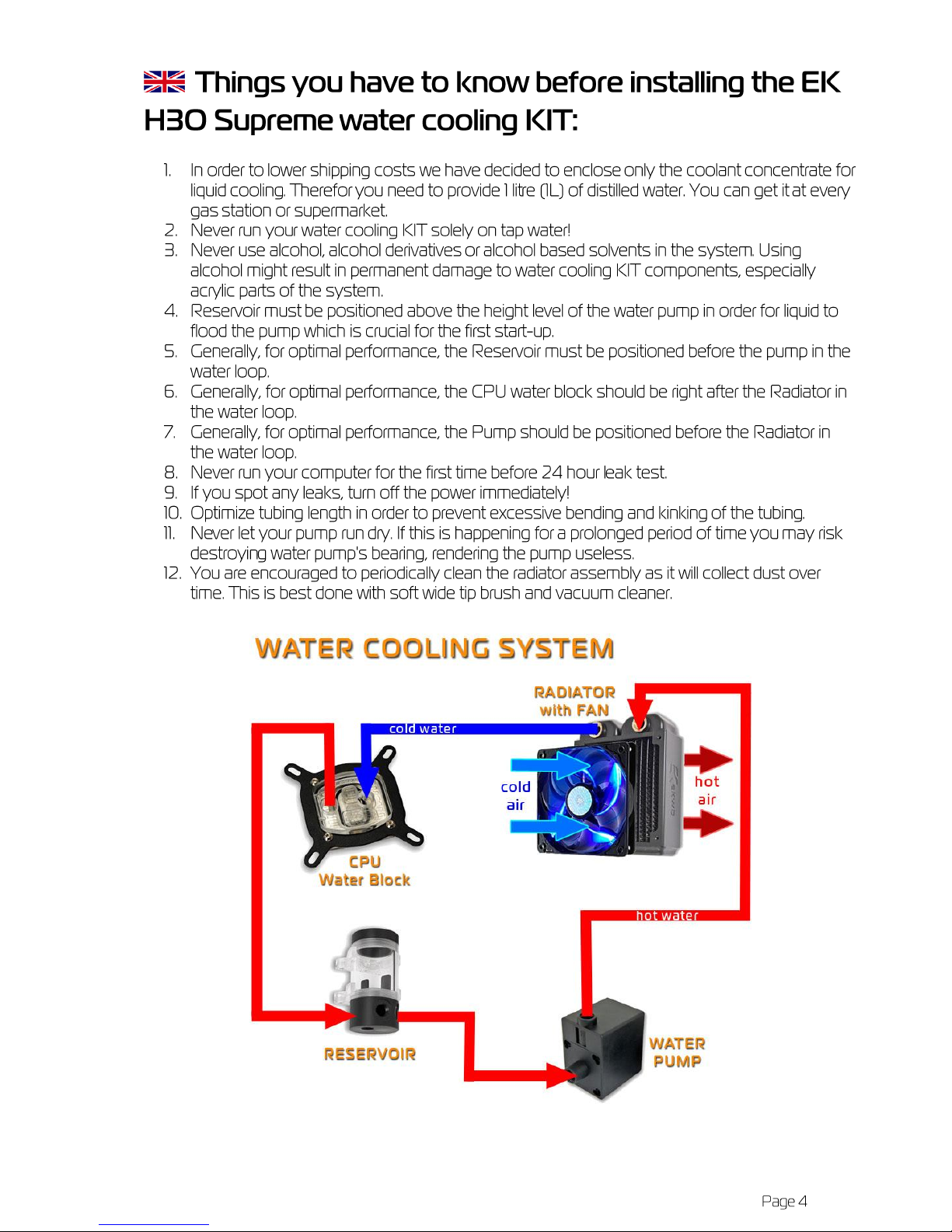

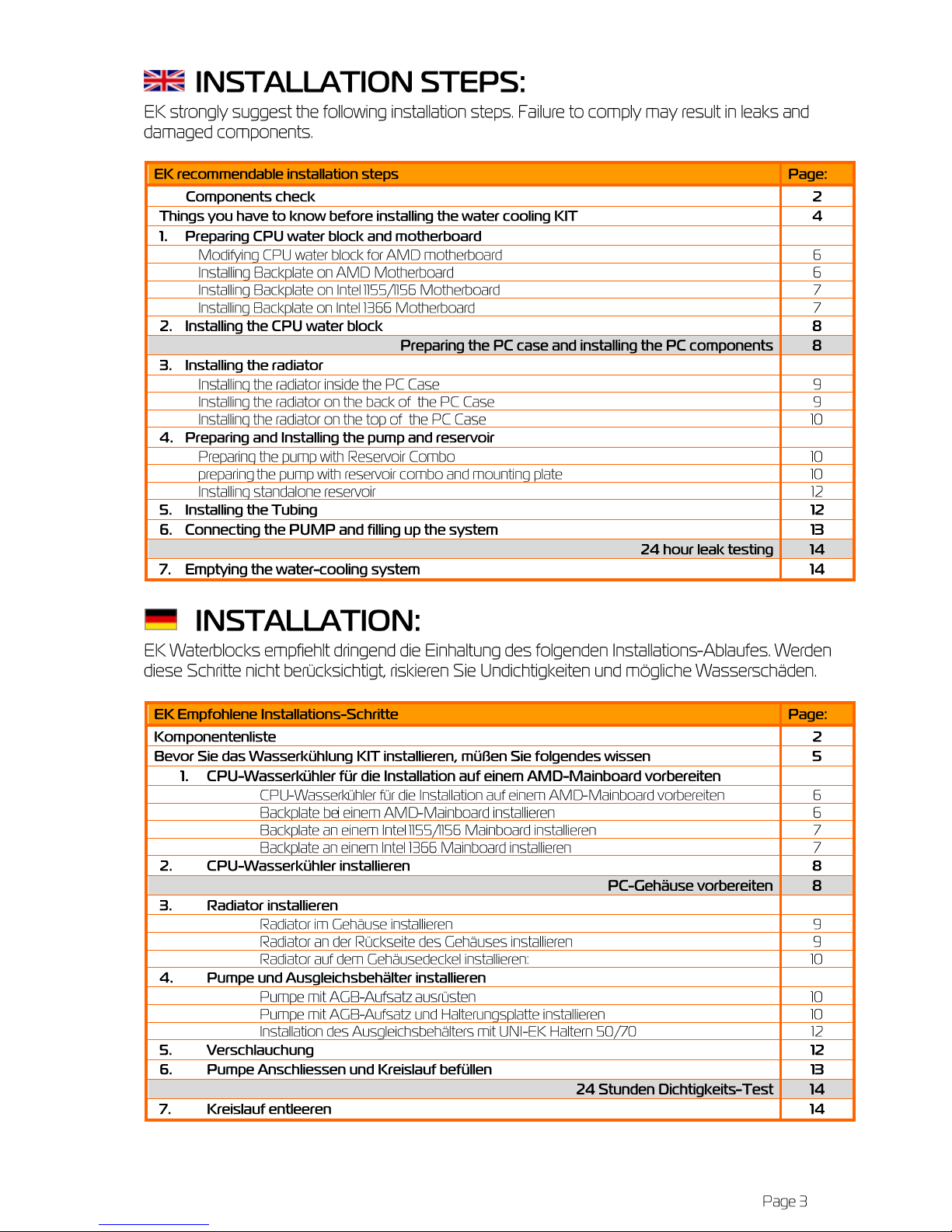

CPU Water Block with AMD plate

Pump

Radiator

CPU Wasserkühler mit AMD

Montagehalterung

Pumpe

Radiator

Fan

Standalone/Combo Reservoir

Tube

Lüfter

Ausgleichsbehälter/AGB-Pumpenaufsatz

Schlauch

Fittings

Water additive and Distilled water

CPU Backplate

Anschlüsse

Wasserzusatz und destilliertes Wasser

CPU Backplate

CPU mounting mechanism

Thermal compound - grease

Needed hardware for installation

CPU-Kühler Montagematerial

Wärmeleitpaste

Benötigtes Werkzeug für die Installation

If you have water block with

changeable mounting plate take the

allen key and take next step.

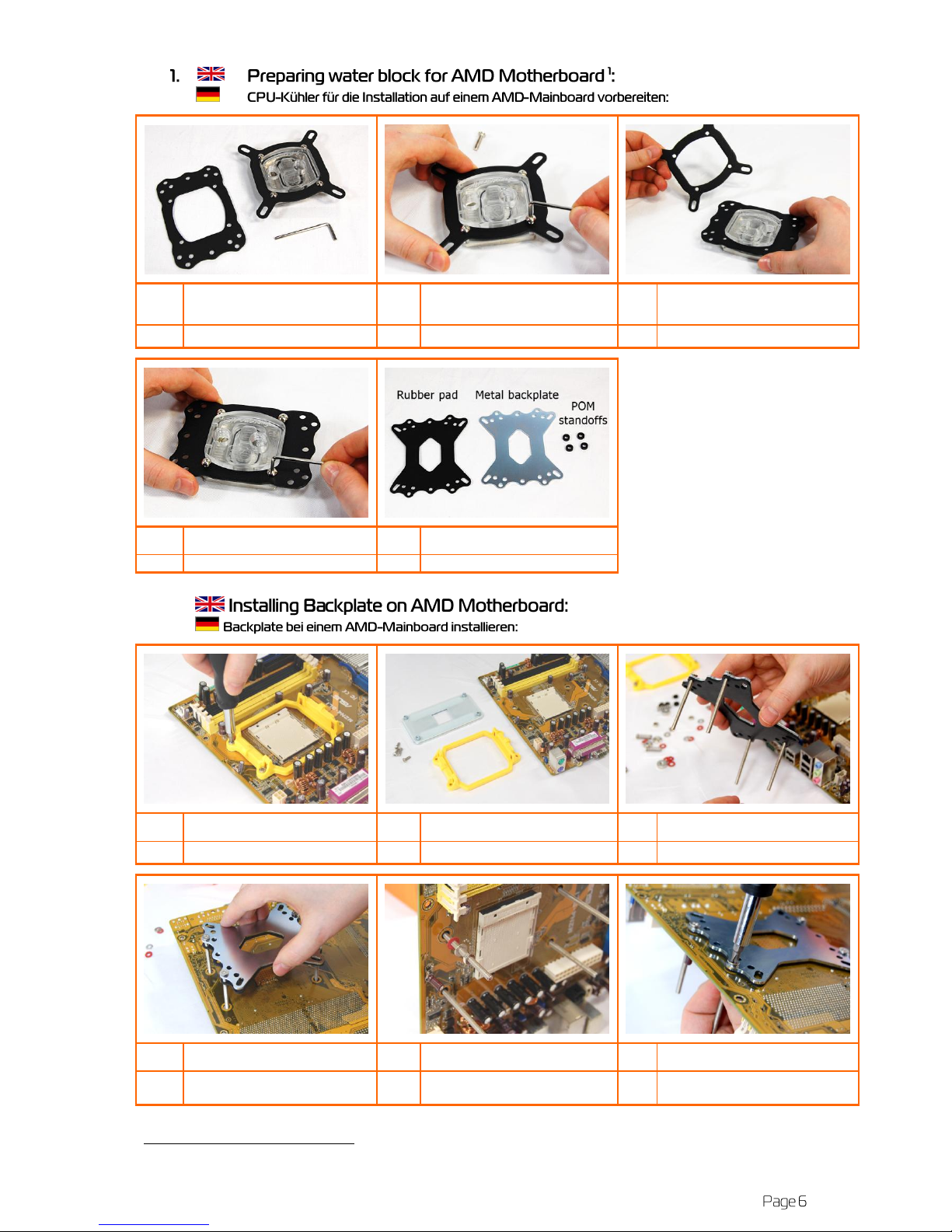

Unscrew four M4 screws with allen

key.

Replace Intel Mounting plate with

AMD mounting plate.

Anleitung gilt für Kühler mit wechselbarer

Montagehalterung

Die vier M4-Schrauben mit dem Inbus-

Schlüssel lösen.

Die Intel-Halterung gegen die AMD-Halterung

austauschen.

Screw back all 4 screws. Do not use

high force!

EK Universal backplate parts

Die vier M4-Schrauben wieder einschrauben.

Benötigte Teile der Universal-Backplate

Unscrew stock retention plate

screws

Remove stock retention plate and

backplate

Prepare EK UNI Backplate with CPU

mounting screws

Die Schrauben an der vorhandenen

Halterung entfernen.

Vorhandene Halterung und Backplate

entfernen.

M4-Schrauben an der EK UNI-Backplate

anbringen.

Place backplate with CPU screws

into CPU socket holes

Place PVC washer, metal washer and

M4 nut on CPU mounting screw

Screw the mounting CPU mounting

screw while holding M4 nut

UNI-Backplate zusammen mit den Schrauben

von der Rückseite des Mainboards anbringen.

Von der Vorderseite Plastik-Unterlegscheiben,

Metall-Unterlegscheiben und Muttern an den

Schrauben anbringen.

Die Muttern von vorne halten und von der

Rückseite her festschrauben.

This step is only obligatory when installing the water block on the AMD AM2/AM2+/AM3/AM3+ mother board.

Dieser Schritt ist notwendig nur wenn Sie den Wasser-Block auf eine AMD AM2/AM2+/AM3/AM3+ Hauptplatine montieren.

AMD

Mounting

plate

Intel

Mounting

plate

Allen key

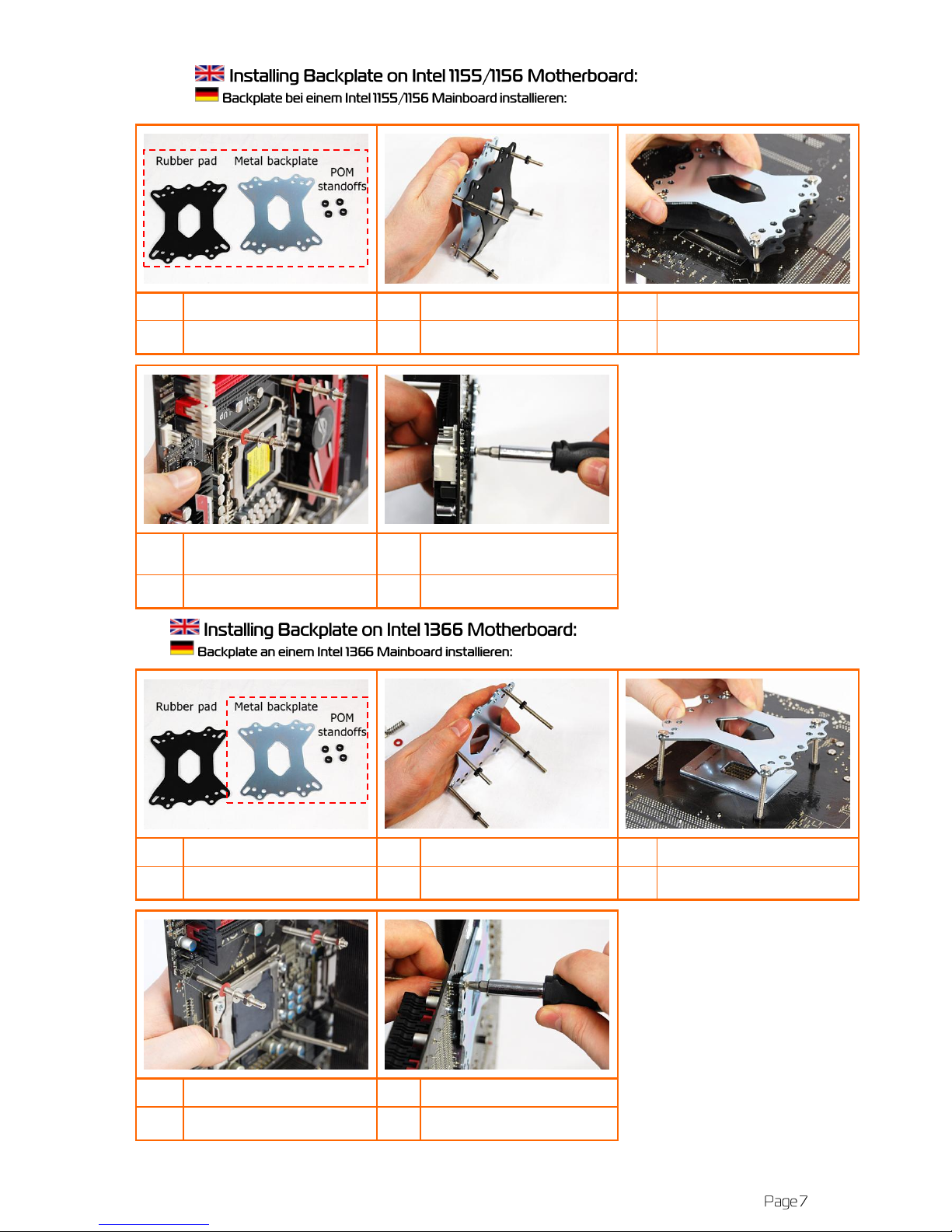

For Intel LGA 1155/1156 socket use

all parts

Prepare EK UNI Backplate with CPU

mounting screws

Place backplate with CPU screws into

CPU socket holes

Benötigte Teile für die Installation.

UNI-Backplate mit den Schrauben und

Abstandhaltern versehen.

UNI-Backplate zusammen mit den Schrauben

und Abstandhaltern von der Rückseite des

Mainboards anbringen.

Place PVC washer, metal washer

and M4 nut on CPU mounting screw

Tighten the CPU mounting screw

while holding the M4 nut with other

hand

Von der Vorderseite Plastik-Unterlegscheiben,

Metall-Unterlegscheiben und Muttern an den

Schrauben anbringen.

Die Muttern von vorne halten und von der

Rückseite her festschrauben.

For Intel LGA 1366 socket use only

metal backplate and POM standoffs

Prepare EK UNI Backplate with CPU

mounting screws and POM standoff

Place backplate with CPU screws into

CPU socket holes

Für Sockel 1366-Mainboards wird nur die

Metallene Backplate, zusammen mit den

Abstandhaltern benötigt.

UNI-Backplate mit den Schrauben und

Abstandhaltern versehen.

UNI-Backplate zusammen mit den Schrauben

und Abstandhaltern von der Rückseite des

Mainboards anbringen.

Place PVC washer, metal washer

and M4 nut on CPU mounting screw

Tighten the CPU mounting screw

while holding M4 nut with other hand

Von der Vorderseite Plastik-Unterlegscheiben,

Metall-Unterlegscheiben und Muttern an den

Schrauben anbringen.

Die Muttern von vorne halten und von der

Rückseite her festschrauben.

Apply thermal grease in cross

pattern (stands for all CPU sockets)

Peel off protective label from the

base of the CPU block

Place CPU water block and place 4

springs and 4 Thumb nuts

Wärmeleitpaste auf der CPU verteilen.

Schutzfolie von der Unterseite des Kühlers

entfernen.

CPU-Kühler auf der CPU platzieren und

Unterlegscheiben, Federn und Rändelmuttern

auf den Schrauben anbringen.

Apply pressure with screwing the

diagonal 2 thumb nuts

simultaneously.

Die Rändelmuttern überkreuzt in kleinen

Inkrementen anziehen, bis ein Strammer,

gleichmässiger Anpressdruck vorhanden ist.

Open PC case and remove stock

fans

Mark all the holes you need to mount

the motherboard.

Screw in the motherboard mounting

standoffs

Gehäuse öffnen und Original-Lüfter entfernen

Mit dem Mainboard übereinstimmende

Schraubenlöcher auf dem Mainboard-Tray

markieren.

Distanzhülsen auf dem Mainboard-Tray

einschrauben.

Place motherboard in case and

screw in all mounting screws

Remove the blank slots needed to

install the VGA card

Mainboard im Gehäuse platzieren und mit

Schrauben fixieren.

Slotblenden auf Höhe der Grafikkarte

entfernen.

Place 2 screws, hold them with one

hand and prepare 120mm fan

While holding the screws install

120mm fan

While still holding the screws install

place radiator

Zwei Schrauben von Hand fixieren.

Lüfter von vorne über die Schrauben schieben.

Radiator vor den Lüfter platzieren.

Align mounting screws with threads

in radiator and screw in the screws

Screw in all 4 screws to fasten the

radiator with fan

Screw in the fitting and fasten it with

key (do not use high force)

Nun die Schrauben mit einem

Schraubenzieher fest-ziehen.

Die restlichen beiden Schrauben ebenfalls

fixieren.

Anschlüsse am Radiator anbringen.

To mount the radiator on the back

of the case use EK-UNI RAD Holder.

Use 2,5mm black plastic standoff and

M3×35mm screws to mount the

radiator.

Install 120mm FAN in pull mode with

M3×30 screws from radiator delivery.

Verwenden Sie den EK-RAD Holder Light, um

einen Radiator an der Rückseite anzubringen.

Schwarze 2,5mm Abstandhalter und

M3x35mm Schrauben verwenden, um den

Radiator am Halter zu fixieren.

Lüfter in saugender Ausrichtung am Radiator

festschrauben.

EK-UNI RAD Holder 120 is not included within the H3O series kit. It is just shown as an example how to simplify radiator mount when space in your case becomes critical.

EK-UNI RAD Holder 120 ist nicht im Lieferumfang von H3O Series Kit enthalten, kann aber separat gekauft werden. Es ist ein Beispiel dafür, die Heizkörper Installation zu

vereinfachen, wenn der Platz im PC-Gehäuse einsgeschränkt ist.
