Drive Diamond Deluxe Manuel utilisateur

Gebrauchsanweisung

Operating instructions

Manuel d’utilisation

Gebruiksaanwijzing

Rollator „Diamond Deluxe“

mit abnehm - und schwenkbaren Fußstützen, Stockhalter

with removable and swivelling footrests, cane holder

avec repose-pieds amovibles et pivotants, porte-canne

met afneembare en zwenkbare voetsteunen, stokhouder

Art.Nr. / REF 745R

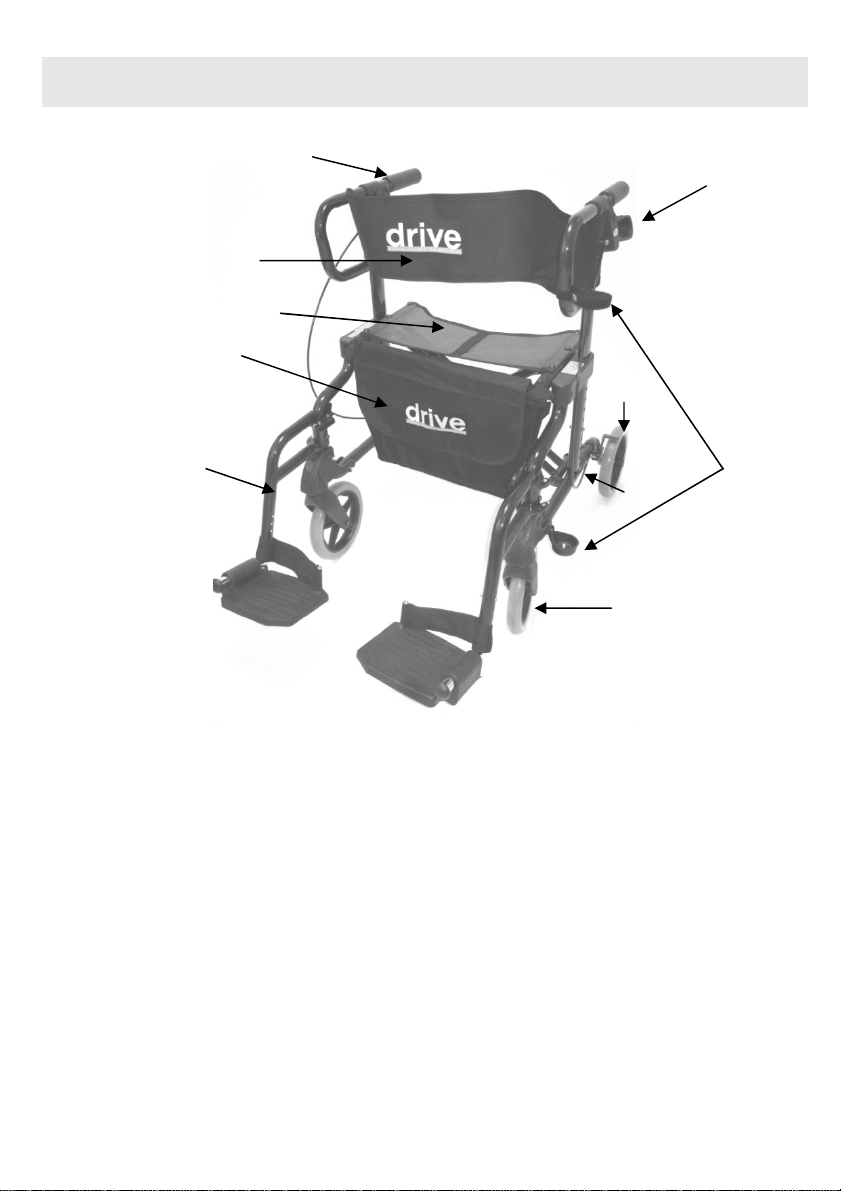

Teile des Rollator

– Parts of walking device

Parties du rollator – Onderdelen van de rollator

1 Schiebegriff höhenverstellbar– Adjustable tube of handgrips

Poignée réglable en hauteur – In hoogte verstelbare handgreep

2 Bremse – Brake - Frein – Rem

3 Rückenstütze – Backrest - Dossier – Rugleuning

4 Sitz – Seat - Siège – Zitting

5 Hinterrad – Rear wheel - Roue arrière – Achterwiel

6 Vorderrad – Front wheel - Roue avant – Voorwiel

7 Tasche – Bag - Sacoche – Tas

8 Fußstütze – Footrest - Repose-pied – Voetsteun

9 Sicherungsschraube für Hinterrad – Safety screw Footrest

Vis de sécurité pour la roue arrière – Borgschroef t.b.v. achterwiel

10 Stockhalter – Cane holder - Porte-canne – Stokhouder

Indikation – Indication - Indications – Indicatie

Gehhilfe für den Innen- und Außenbereich

zum Ausgleich bzw. zur Verbesserung

eingeschränkter Gehleistung. Kann durch die

abnehm- und schwenkbaren Fußstützen auch

als Transportstuhl verwendet werden

Déambulateur pour l’intérieur et l’extérieur

pour compenser ou améliorer un handicap de

déplacement. Grâce aux repose-pieds

amovibles et pivotants, il peut aussi être

utilisé comme fauteuil de transport.

Walking device for indoor and outdoor use for

compensation and improvement respectively

of restricted ability of walking. Can be used

also as a transport chair because of the

removable and swivelling footrests.

Loophulpmiddel voor binnen en buiten ter

compensatie of verbetering van beperkingen

bij het lopen. Kan dankzij de afneem- en

zwenkbare voetsteunen ook gebruikt worden

als transportstoel

Wiedereinsatz – Reapplication - Usage multiple – Hergebruik

Dieses Produkt ist für den Wiedereinsatz

geeignet.

Bei der Aufbereitung sind die Vorgaben des

Herstellers zu beachten und werden auf

Anfrage zur Verfügung gestellt.

Ce produit est adapté à un usage multiple.

Il faudra, lors de sa préparation, tenir compte

des prescriptions du fabricant. Ces dernières

seront fournies sur demande et mises à

disposition.

This product is suitable for the reapplication.

With the processing the standards of

the manufacturer must be considered.

This standards are made available on inquiry.

Dit product is geschikt voor hergebruik.

Bij de verwerking dient de informatie van de

producent in acht te worden genomen. Deze

informatie wordt op verzoek ter beschikking

gesteld.

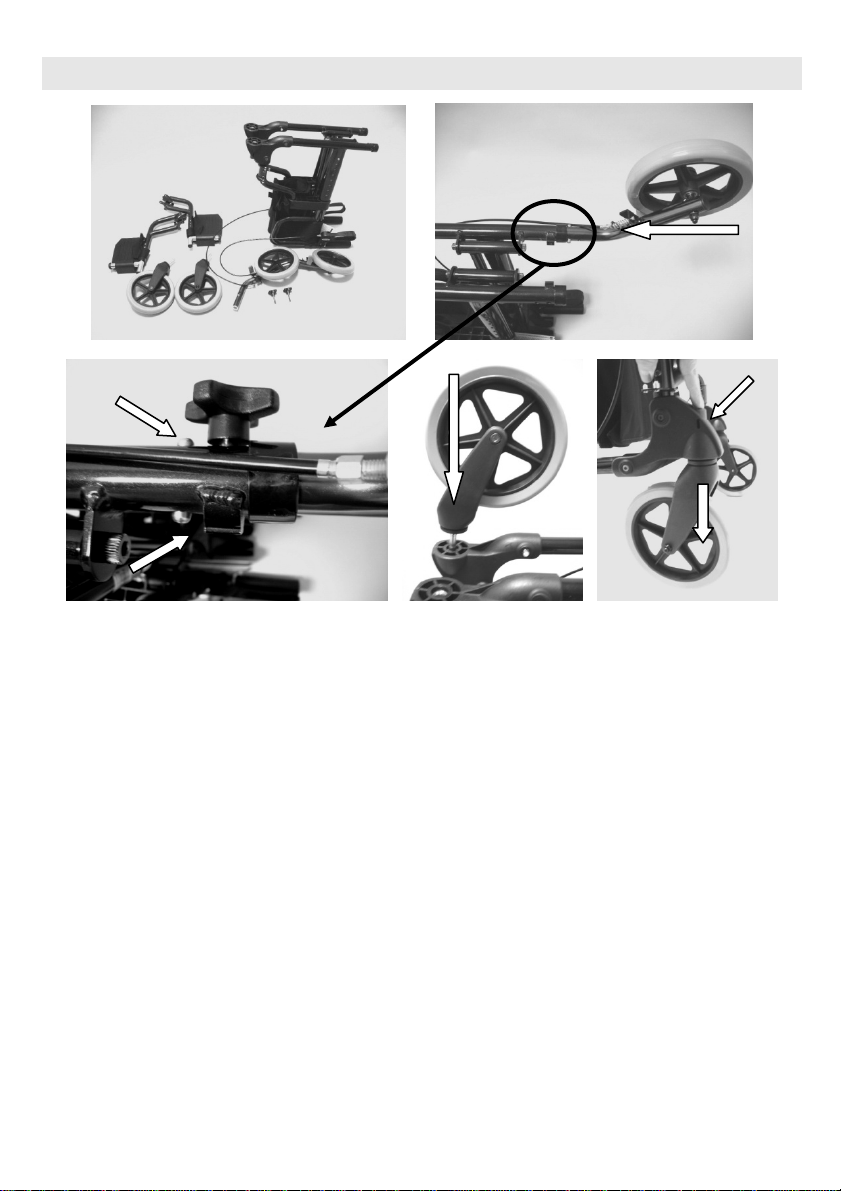

Montage –Assembly - Montage – Montage

Legen Sie die Einzelteile wie in Bild 1 gezeigt bereit. Führen Sie die Hinterräder in die

Aufnahmerohre ein (Bild 2) und sichern Sie sie mit den Sicherungsschrauben (Bild 3).

Die Vorderräder werden kraftvoll in die Aufnahmen eingedrückt bis sie einrasten (Bild 4).

Zum Lösen des Rades, den roten Knopf drücken und Rad herausziehen (Bild 5)

Prepare the individual parts as shown in picture 1. Insert the back wheels in the admission

pipes (picture 2) and protect them with the protection screws (picture 3). The front wheels

must be pushed powerfully in the admissions (picture 4). To reassemble press the red button

and pull the wheel out (picture 5).

Préparer les pièces comme montré sur l’illustration 1. Insérer les roues arrière dans les tubes

prévus à cet effet (illustration 2) et les fixer à l’aide des vis de sécurité (illustration 3).

Les roues avant doivent être emboîtées avec force jusqu’à enclenchement dans les

encoches prévues à cet effet (illustration 4). Pour débloquer une roue, presser le bouton

rouge et la retirer (illustration 5).

Leg de onderdelen klaar zoals op afbeelding 1. Schuif de achterwielen in de buisopeningen

(afbeelding 2) en borg deze met behulp van de borgschroeven (afbeelding 3). De voorwielen

worden stevig in de openingen gedrukt totdat ze vastklikken (afbeelding 4). Om het wiel te

demonteren drukt u op de rode knop en trekt u het wiel eruit (afbeelding 5).

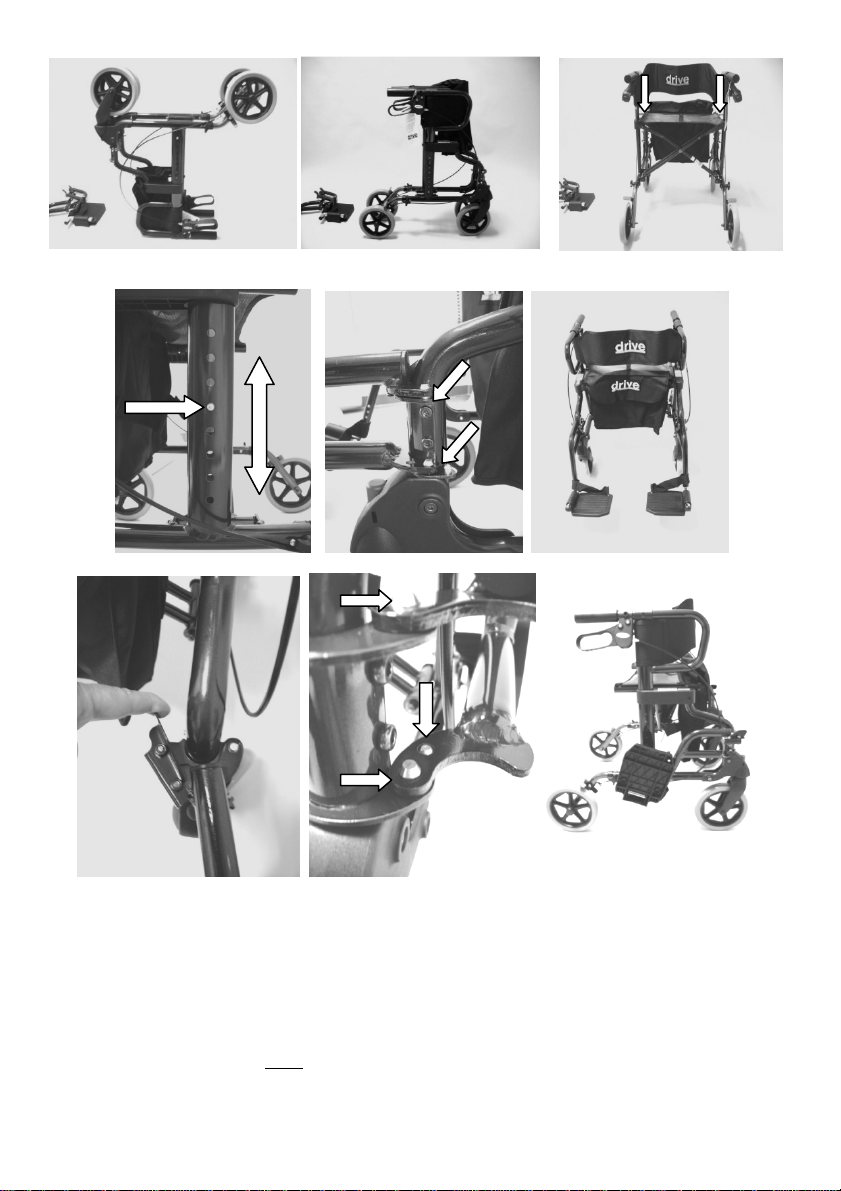

Stellen Sie nun den Rollator (Bild 6) auf die Räder (Bild 7) und drücken Sie von oben seitlich

auf die Sitzfläche bis diese hör- und spürbar einrastet (Bild 8). Zur Höheneinstellung der

Griffe drücken sie beide Clips und verschieben das Führungsrohr in die gewünschte

Stellung (Bild 9).

Die Fußstützen so einhängen, dass sie in beiden Bolzen einrastet (Bild 10, 11). Zum

Wegschwenken die Arretierung wie in Bild 12 gezeigt lösen.

Wenn Sie die Fußstützen nicht benutzen, hängen Sie diese wie in Bild 13 gezeigt so ein,

dass alle 3 Bolzen eingerastet sind, die Fußstützen sind dann fest am Rollator arretiert.

(Bild 14)

Put now the Rollator (picture 6) on the wheels (picture 7) and press from above at the side of

the seat until it locks audible and perceptibly (picture 8). For height adjustment of the

handgrips press both clips and shift the leadership pipe in the desired position (picture 9).

Hang up the footrests in such a way that it engages in both bolts (picture 10, 11).

For swing away the footrests unlock the interlock as shown in picture 12. If you do not use

the footrests, hang up this as shown in picture 13 in such a way that all 3 bolts have

engaged, then the footrests are firmly arrested at the Rollator (picture 14)

Ensuite, poser le rollator (illustration 6) sur ses roues (illustration 7) et appuyer sur les côtés

du siège jusqu’à ce que l’enclenchement soit perceptible (illustration 8). Pour régler la

hauteur des poignées, appuyer sur les deux clips et placer le tube conducteur dans la

position souhaitée (illustration 9).

Insérer les repose-pieds de façon à ce qu’ils s’enclenchent dans les deux chevilles

(illustrations 10, 11). Pour les faire pivoter, tirer le dispositif d’arrêt comme montré sur

l’illustration 12.

En cas de non utilisation des repose-pieds, les insérer comme montré sur l’illustration 13 de

façon à ce que les 3 chevilles s’enclenchent. Ainsi, les repose-pieds sont bloqués contre le

rollator (illustration 14).

Zet nu de rollator (afbeelding 6) op de wielen (afbeelding 7) en druk van boven op de

zijkanten van de zitting tot deze hoorbaar en voelbaar vastklikt (afbeelding 8). Om de hoogte

van de handgrepen in te stellen drukt u beide clips in en schuift u de geleidingsbuis in de

gewenste positie (afbeelding 9).

Plaats de voetsteunen zodanig dat deze in beide bouten vastklikken (afbeelding 10, 11). Om

de voetsteunen weg te zwenken, ontgrendelt u de vergrendeling zoals afgebeeld op

afbeelding 12. Als u de voetsteunen niet gebruikt, plaats deze dan zoals afgebeeld op

afbeelding 13 zodat alle 3 de bouten zijn vastgeklikt. De voetsteunen zitten dan vergrendeld

aan de rollator (afbeelding 14)

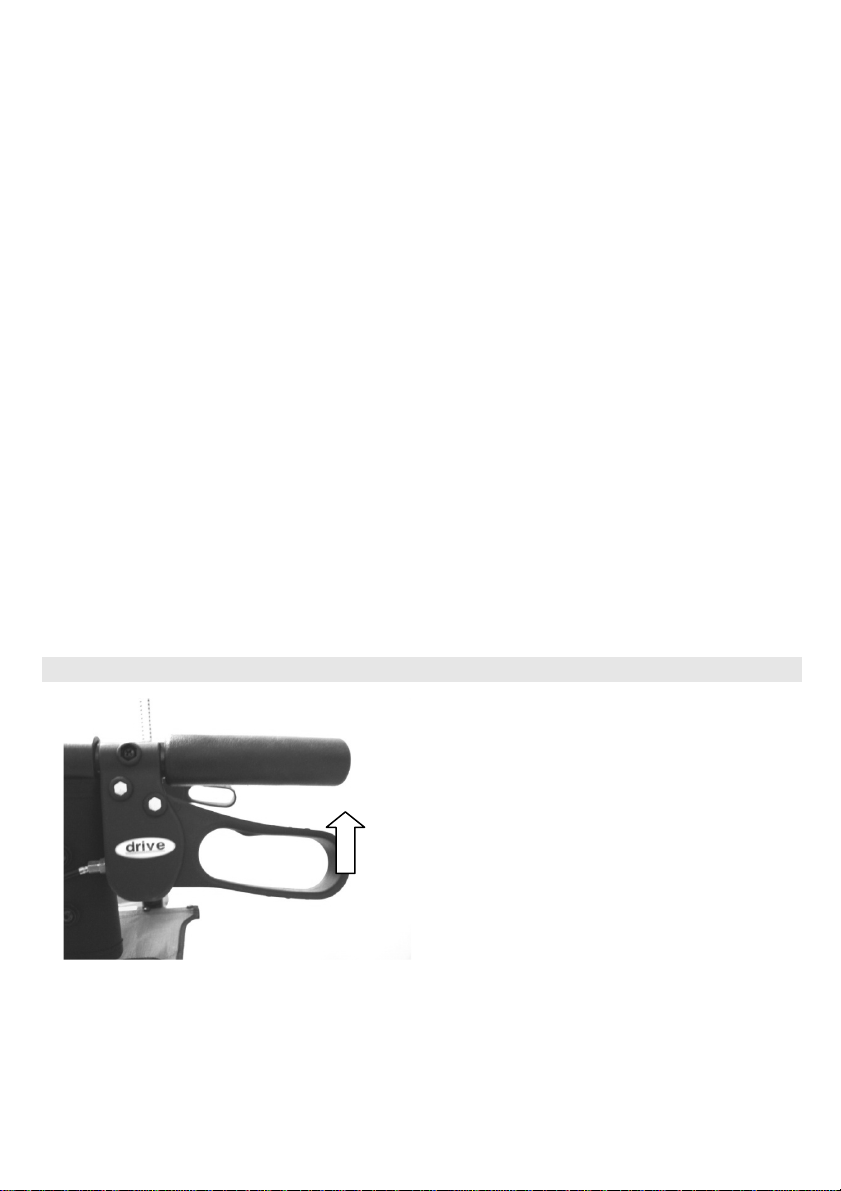

Bremsen

– Braking / Parking - Freins – Remmen / Parkeren

Zum Bremsen während des Gehens mit dem

Rollator beide Bremsgriffe mit den Händen

nach oben ziehen (siehe Bild).

Immer langsam und gleichmäßig mit beiden

Händen bremsen.

For braking the walking device pull both

brakes upwards to the handgrip (see

picture).

Always brake slowly and steady.

Pour freiner pendant un déplacement avec

le rollator, presser les deux freins vers le

haut (voir illustration).

Toujours freiner lentement et régulièrement

des deux mains.

Om tijdens het lopen met de rollator te

remmen trekt u beide remgrepen met de

handen naar boven (zie afbeelding). Rem

altijd langzaam en gelijkmatig met beide

handen.

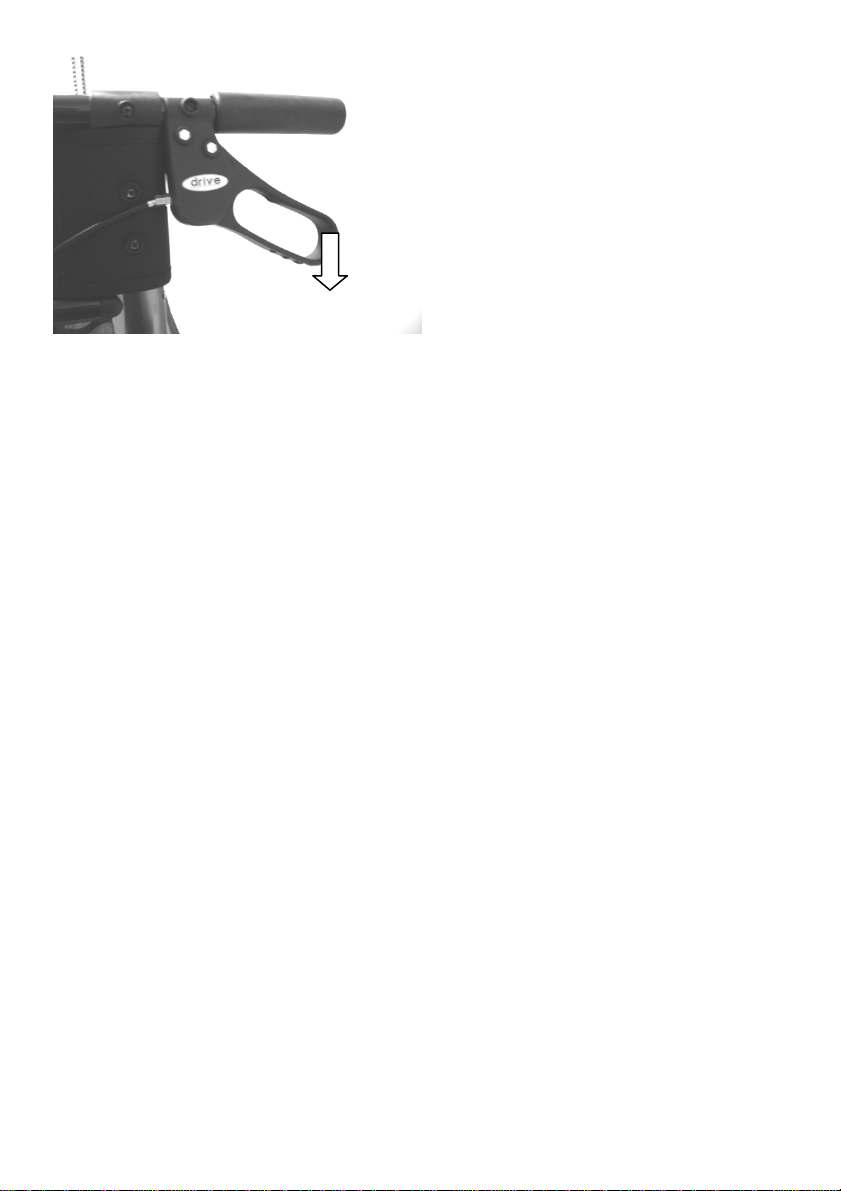

Zum Feststellen/Parken des Rollators beide

Bremsgriffe nach unten drücken bis sie

hörbar einrasten (siehe Bild)!

Zum Entriegeln der Bremse beide

Bremsgriffe wieder nach oben ziehen bis sie

entriegelt sind (Bremsgriffe sind in mittlerer

Position).

For parking the walking device press down

the brakes until they click in the parking

position (see picture). For unlocking the

brakes pull them upwards towards the

handgrips until they are unlocked (both

brakes are in a middle position).

Afin d‘immobiliser/de garer le rollator,

pousser les deux freins vers le bas jusqu’à

ce qu’ils s‘enclenchent de façon perceptible

(voir illustration) !

Pour débloquer les freins, les presser de

nouveau vers le haut jusqu’à ce qu’ils

s’enclenchent (position médiane des freins).

Om de rollator vast te zetten/te parkeren

drukt u beide remgrepen naar beneden

totdat deze hoorbaar vastklikken (zie

afbeelding). Om de remmen te ontgrendelen

trekt u beide remgrepen weer naar boven

totdat deze zijn ontgrendeld (beide remmen

staan in de middelste positie).

Die Bremswirkung kann durch die Abnutzung der Reifen beeinträchtigt werden. Deshalb

Bremswirkung regelmäßig prüfen.

The effect of the brakes can be affected by abrasion of the wheels.

Therefore test regularly the brakes.

L’action des freins peut être influencée en cas d’usure des pneus. Il est donc nécessaire de

contrôler régulièrement les freins.

De werking van de remmen kan worden beïnvloed door het afslijten van de wielen.

Controleer daarom regelmatig of de rollator goed remt.

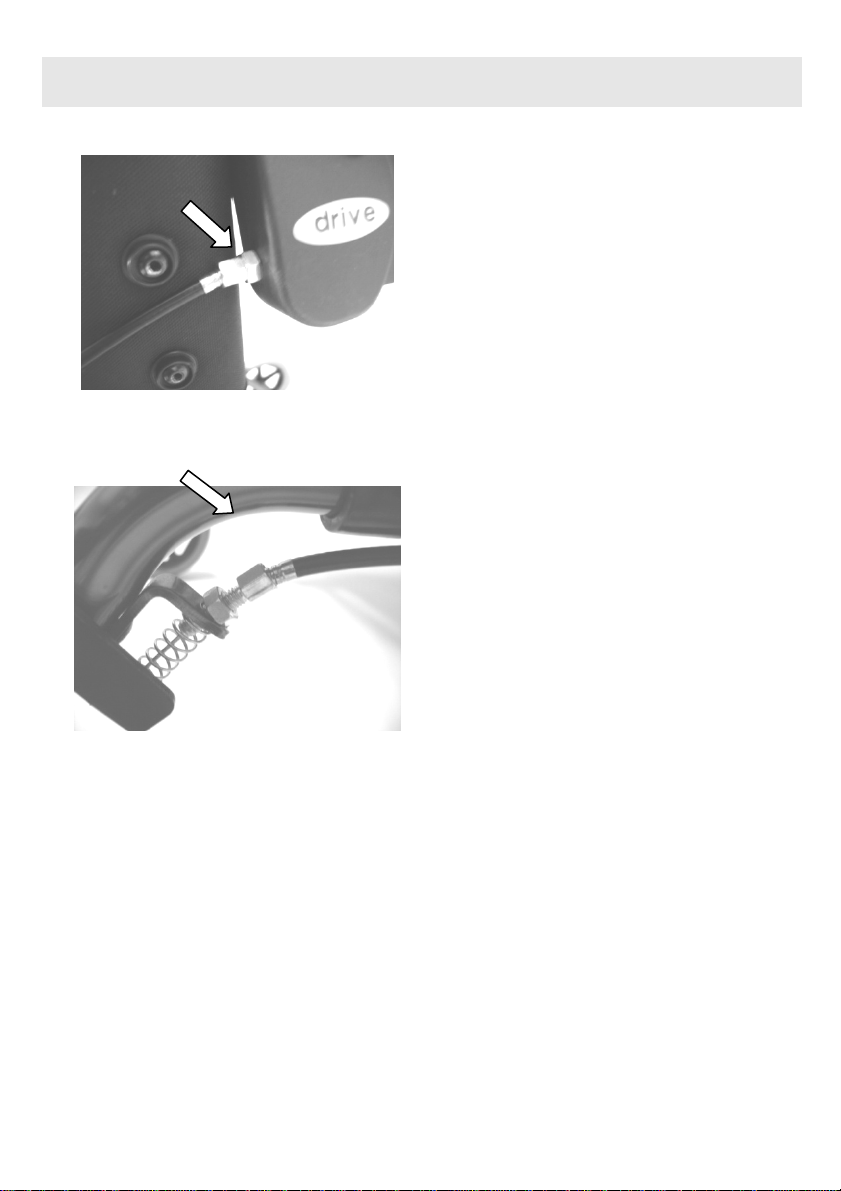

Einstellung Bremse

– Adjustment of brake –

Réglage du frein – Instelling van de rem

Bei schlechter oder zu harter Bremswirkung

kann die Bremse entweder am Brems-

gehäuse oben (Bild 1) oder mit

entsprechendem Werkzeug (nicht im

Lieferumfang) an der Einstellschraube am

Bowdenzug unten (Bild 2) auf

die gewünschte Bremswirkung eingestellt

werden.

For desired braking strength adjust the brake

either manually at the screw on the housing

of the brake (picture 1) or with the suitable

tool (not included) on the brake wire (picture

2).

En cas d’un freinage trop faible ou trop

brusque, le frein peut être réglé à la tension

voulue soit au niveau du boitier en haut

(illustration 1), soit au niveau du contre-écrou

du câble Bowden en bas (illustration 2) à

l’aide d’un outil approprié (non compris dans

la livraison).

Als de rem niet goed of te hard staat

ingesteld kunt u de rem aan de rembehuizing

boven (afbeelding 1) of met behulp van

geschikt gereedschap (niet meegeleverd) aan

de instelschroef aan de Bowdenkabel onder

(afbeelding 2) op de gewenste remwerking

instellen.

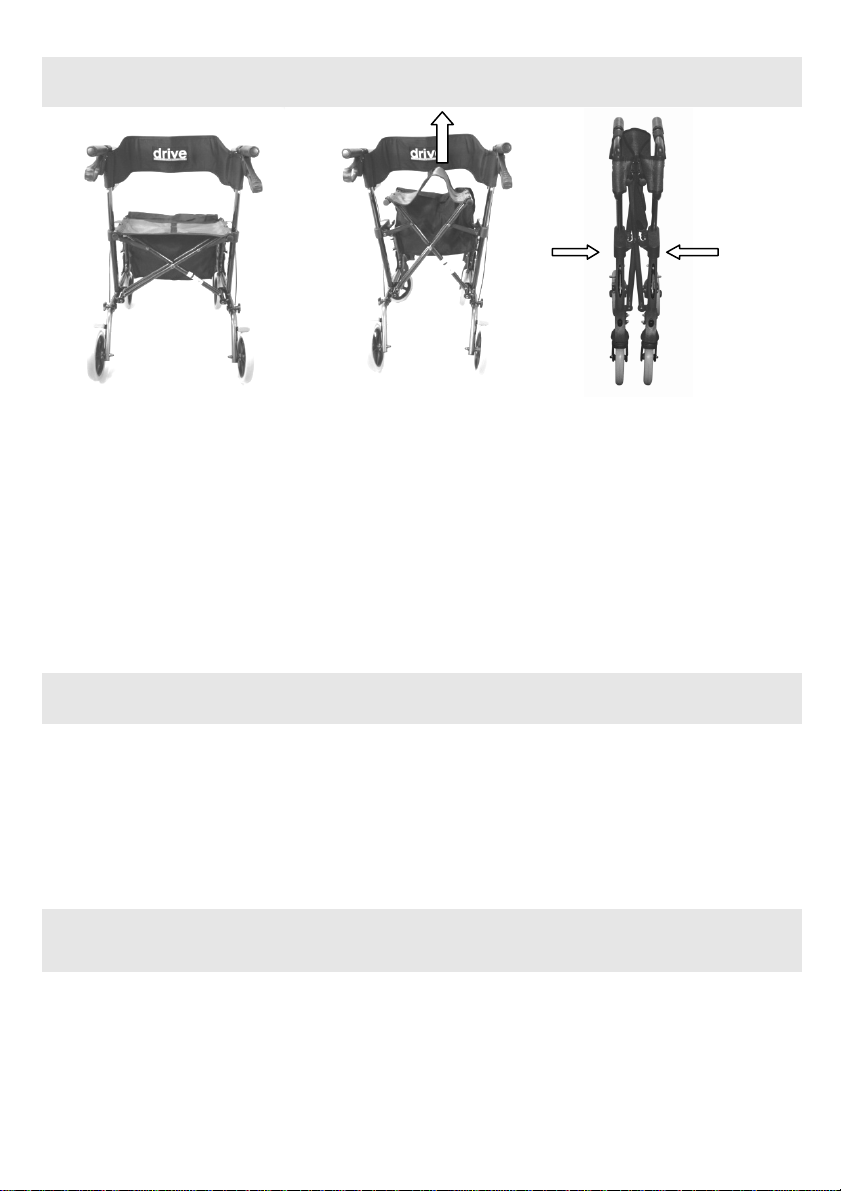

Zusammenfalten/

Transp

ort/

Verstauen

–

Folding/Transport/Storage –

Pliage/Transport/Rangement –

Samenvouwen/Transport/Opslag

Um den Rollator zusammen zu falten, Sitz am Rollator nach oben ziehen und Rollator seitlich

zusammendrücken!

For folding pull the handle at the seat upwards and fold the rollator sidewise

Pour plier le rollator, tirer le siège vers le haut et faire pression des deux côtés !

Om de rollator samen te vouwen trekt u de handgreep aan de zitting naar boven en drukt u

de rollator aan de zijkanten samen.

Sicherheitshinweise

– Safety instructions-

Instructions de sécurité – Veiligheidsinstructies

Zum Aufstehen stets Fußstützen

wegschwenken, diese nie als Aufstehhilfe

verwenden – Sturzgefahr !

Pour se lever, ne jamais se servir des

repose-pieds, les faire pivoter avant – sinon

risque de chute !

Never use the footrest as device to stand up,

swing them away before - Danger of falling !

Gebruik de voetsteunen nooit als hulpmiddel

om op te staan, maar zwenk deze eerst weg -

risico op vallen!

Reinigung/Wartung –Cleaning/Maintenance –

Nettoyage/Maintenance –Reiniging/Onderhoud

Von Hand mit einem feuchten Tuch

regelmäßig reinigen!

Keine aggressiven Reinigungsmittel

verwenden!

Schrauben am Rollator regelmäßig

kontrollieren und gegebenenfalls nachziehen!

Clean regularly by hand with a damp cloth!

Do not use any aggressive detergents!

Screws of walking device must be checked

regularly and if necessary retightened.

Nettoyer régulièrement à l’aide d’un chiffon

humide !

Ne pas utiliser de détergents agressifs !

Contrôler régulièrement les vis du rollator et

les resserrer en cas de besoin !

Regelmatig met de hand met een vochtige

doek reinigen!

Gebruik geen agressieve reinigingsmiddelen!

Controleer regelmatig de schroeven aan de

rollator en draai deze indien nodig aan!

Technische Daten – Technical Data –

Données techniques – Technische gegevens

Maße – dimensions - Dimensions – afmetingen

Länge gesamt (m.Fußstützen) –length over all (with footrests)

Longueur totale (avec les repose-pieds) -totale lengte (met

voetsteunen)

740 mm (1042 mm)

Breite gesamt – width over all

Largeur totale – totale breedte 640 mm

Breite zwischen Hinterrädern – width between the rear wheels

Largeur entre les roues arrière – breedte tussen achterwielen

460 mm

Breite zwischen Handgriffen – width between handgrips

Largeur entre les poignées – breedte tussen handgrepen

475 mm

Schiebegriffe 8-fach verstellbar - Adjustment of handgrips in 8

steps

Poignées réglables 8 positions - Handgrepen 8-staps instelbaar 770 – 945 mm

Sitzhöhe – seat height – Hauteur du siège – hoogte zitting

540 mm

Sitzplatte L/B – dimensions seat L/W - Siège L/l – afmetingen

zitting l/b 190/ 4000 mm

Gewicht – weight - Poids – gewicht

ohne Fußstützen – without footrests

sans repose-pieds – zonder voetsteunen 8,8 kg

mit Fußstützen– with footrests

avec repose-pieds – met voetsteunen

10,3 kg

Autres manuels pour Diamond Deluxe

Ce manuel convient aux modèles suivants

Autres manuels Drive Aide à la mobilité

Drive

Drive DeVilbiss Manuel utilisateur

Drive

Drive Ultra Light Plus Manuel utilisateur

Drive

Drive 10247-4 Manuel utilisateur

Drive

Drive PATRIOT Series Manuel utilisateur

Drive

Drive GiGo Manuel utilisateur

Drive

Drive nitro dlx Manuel utilisateur

Drive

Drive Round handle cane Manuel utilisateur

Drive

Drive Clever-Lite LS Manuel d'instructions d'installation

Drive

Drive R728RD Manuel utilisateur

Drive

Drive 750NB Manuel utilisateur

Drive

Drive Diamond Deluxe Manuel utilisateur

Drive

Drive Dr.K Go/Lite 10209RD-1 Manuel d'instructions d'installation

Drive

Drive Road Manuel utilisateur

Drive

Drive PE 1000 BL Manuel utilisateur

Drive

Drive Migo Manuel utilisateur

Drive

Drive 1239RD Manuel utilisateur

Drive

Drive Aluminium Triwalker Steel Triwalker Guide de l'utilisateur

Drive

Drive nitro Manuel utilisateur

Drive

Drive RTL11158KDR Manuel utilisateur

Drive

Drive PreserveTech RTL12C002-WH Manuel utilisateur

Drive

Drive MIGO 2G Manuel utilisateur

Drive

Drive 10226-4 Manuel utilisateur

Drive

Drive 13085LN Manuel utilisateur

Drive

Drive Clever-Lite LS Manuel utilisateur

Manuels Aide à la mobilité populaires d'autres marques

Alber

Alber Scalamobil iQ Manuel utilisateur

Ferno

Ferno CCT-PX Manuel utilisateur

HEPRO

HEPRO Gripo Manuel utilisateur

Otto Bock

Otto Bock Pheon 3R62 Manuel utilisateur

NRS Healthcare

NRS Healthcare M11090 Manuel utilisateur

Medline

Medline MDS86835DSHEC Guide d'installation

Guldmann

Guldmann Twin Turner II Manuel utilisateur

Gate

Gate Balder Manuel utilisateur

Decon wheel

Decon wheel TNS Notos Manuel utilisateur

ExoAtlet

ExoAtlet ExoAtlet-II Manuel utilisateur

Invacare

Invacare Storm Series Mode d’emploi

Rhythm Healthcare

Rhythm Healthcare B3800F Manuel utilisateur

AMF-BRUNS

AMF-BRUNS PROTEKTOR Manuel utilisateur

Drive DeVilbiss Healthcare

Drive DeVilbiss Healthcare OTTER Manuel utilisateur

Rhythm Healthcare

Rhythm Healthcare C500U Manuel utilisateur

Lumex

Lumex RJ4200A Manuel utilisateur

Rebotec

Rebotec Jumbo Manuel utilisateur

Rehaforum MEDICAL

Rehaforum MEDICAL PR50548 Manuel utilisateur
