Drive TW011R Manuel utilisateur

Rollator Tri Walker

Art.Nr. / REF TW011R

Gebrauchsanweisung – Operating instructions – Manuel d’utilisation – Gebruiksaanwijzing

Delta Gehrad

3 Wheel Rollator

Rollator Delta

Deltarollator

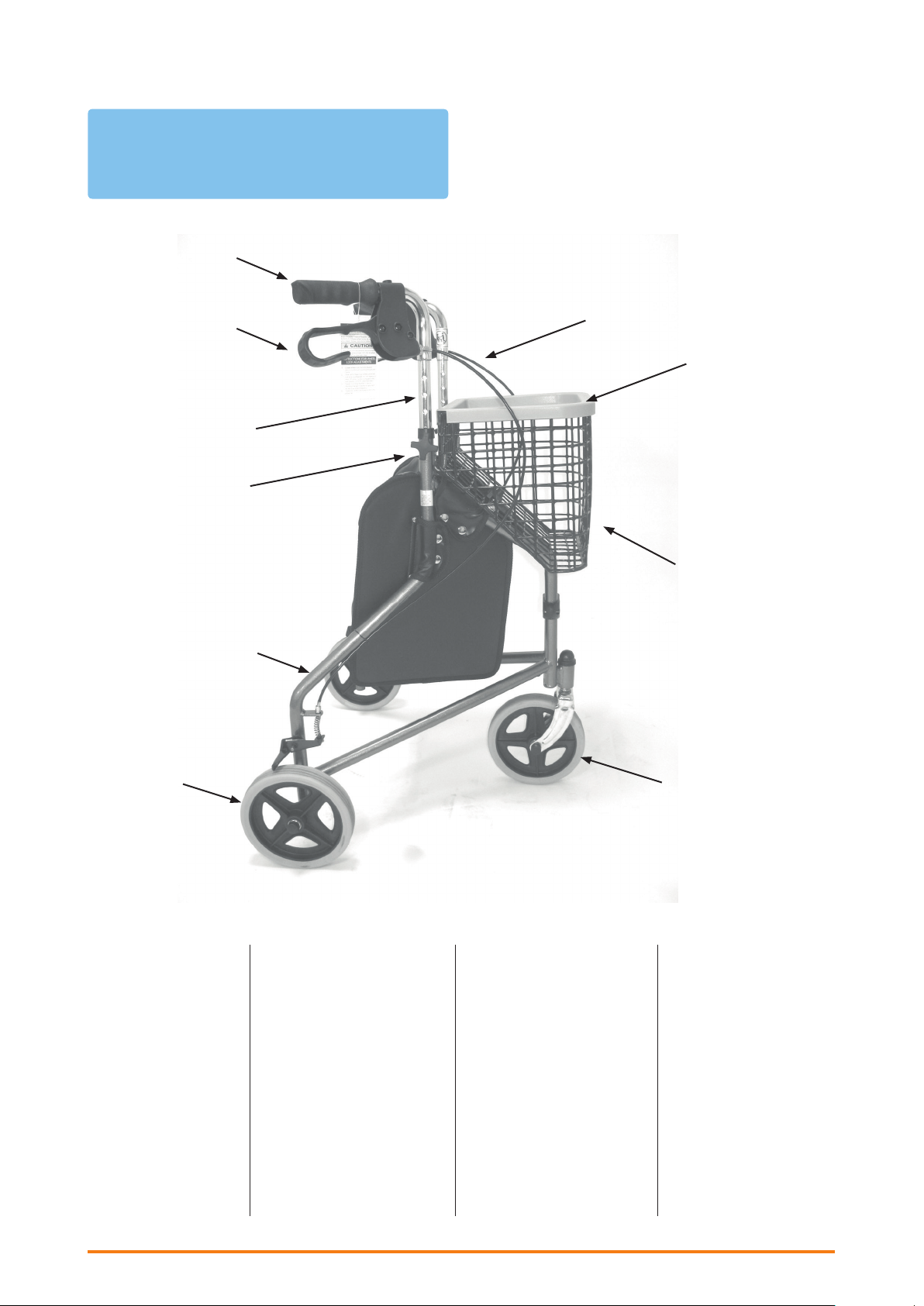

Teile des Rollator –

Parts of walking device –

Pièces du Rollator

Onderdelen van de rollator

1 Handgriff

2 Schiebegriff

3 Bremse

4 Feststellschraube für

Schiebegriff

5 Hinterrad

6 Rahmen

7 Vorderrad

8 Korb

9 Tablett

10 Bowdenzug

11 Tasche

1 Handgreep

2 Hoogteverstelling

3 Rem

4 Borgschroef van hoogte-

verstellingen

5 Achterwiel

6 Frame

7 Voorwiel

8 Mand

9 Dienblad

10 Bowdenkabel

11 Tas

1 Handgrip

2 Adjustable Tube of Handgrips

3 Brake

4 Height Adjustment screw for

handgrips

5 Rear wheel

6 Frame

7 Front wheel

8 Basket

9 Tray

10 B r a k e w i r e

11 Bag

1 Poignée

2 Poignée réglable en hauteur

3 Frein

4 Vis de Fixation des

Poignées

5 Roue arrière

6 Châssis

7 Roue avant

8 Panier

9 Tablette

10 Câble Bowden

11 Sacoche

Indikation / Kontraindikation

Gehhilfe für den Außen- und Ihnenbereich zum

Ausgleich bzw. zur Verbesserung eingeschränkter

Gehleistung.

Die Versorgung Versicherter mit Gehhilfen hat in

der Absicht zu erfolgen, beim Anwender die einge-

schränkte Gehleistung auszugleichen oder zumin-

dest zu verbessern (Erweiterung des Aktionsradius

bzw. der Mobilität).

Personen mit Einschränkungen der Hand-/Arm-

funktionen bedürfen besonderer Zurichtung/Aus-

führungen an Griffen oder an Hand-/Armauflagen.

Für Personen mit Balancestörungen sind fahrbare

Gehhilfen u.U. Nicht geeignet, dies ist im Einzelfall

durch einen Versuch abzuprüfen. Ggf. muss eine

Begleitperson anwesend sein.ion

Installation

Höheneinstellung Schiebegriffe

Schiebegriffe mindestens bis zur ersten Querboh-

rung in das Rahmen-Rohr einstecken. Die Fixier-

schraube von innen durchstecken und mit Scheibe

und Sterngriff festschrauben.

Um die Höheneinstellung der Schiebegriffe zu ver-

ändern die Fixierschraube durch drehen des Stern-

griffes entgegen dem Uhrzeigersinn lösen. Dann

wie oben beschrieben den Griff in gewünschter

Höhe feststellen. (siehe Bild 1)

Entfalten

Um den Rollator vollständig zum Gebrauch zu ent-

falten drücken Sie den Faltmechanismus wie abge-

bildet nach unten. (Siehe Bild 2)

Lieferumfang

1. Rollator

2. Korb und Tasche

3. Tablett

4. Gebrauchsanweisung

Tasche, Korb und Tablett anbringen

Die Tasche mittels Druckknöpfen wie abgebildet

am Rahmen befestigen.

Den Korb in den Haken vorne einhängen und das

Tablett von oben aufsetzen. (siehe Bild 3 bis 5).

Bremsen / Parken

Zum Bremsen während des Gehens mit dem Rol-

lator beide Bremsgriffe mit den Händen nach oben

ziehen (siehe Bild 6). Immer langsam und gleich-

mäßig mit beiden Händen bremsen.

Zum Feststellen/Parken des Rollators beide

Bremsgriffe nach unten drücken bis sie hörbar

einrasten. (siehe Bild 7).

Zum Entriegeln der Bremse beide Bremsgriffe

wieder nach oben ziehen bis sie entriegelt sind

(Bremsgriffe sind in mittlerer Position).

1 2 6 7

Einstellung Bremse

Bei schlechter oder zu harter Bremswirkung kann

die Bremse entweder am Bremsgehäuse oben

8siehe Bild 8) oder mit entsprechendem Werk-

zeug (nicht in Lieferung enthalten) an der instell-

schraube am Bowdenzug unten (siehe Bild 9) auf

die gewünschte Bremswirkung eingestellt werden.

Falten / Transport / Verstauen

Um den Rollator zusammen zu falten den Faltme-

chanismus nach oben ziehen (siehe Entfalten) und

zusammenfalten. Um dem Rollator einen sicheren

Stand beim Lagern zu geben lassen Sie eine Spalt

zwischen den Hinterrädern von ca. 50 mm.

Sicherheitshinweise

Rollator nur als Gehhilfe verwenden!

Rollator nur auf ebenem und festem Untergrund

verwenden.

Es ist untersagt, sich auf den Rollator zu setzen

oder eine Person oder Tiere auf dem Rollator zu

befördern!

Die Bremswirkung kann durch die Abnutzung der

Reifen beeinträchtigt werden. Deshalb Brems-

wirkung regelmäßig prüfen.

Maximale Belastung: 130 kg

Der Gebrauch auf Rolltreppen o.ä. ist ausdrück-

lich untersagt!

Das Tablett nur für kleine, leichte weder spitze

noch heiße Gegenstände verwenden.

Max. Belastung: 5,0 kg

Die Tasche und den Korb nur für den Transport von

Gegenständen verwenden und nicht überladen!

Max. Belastung: je 5,0 kg

Das Produkt darf nicht dauerhaft Temperaturen

über + 40°C ausgesetzt werden. Ansonsten kön-

nen sich die Stahlrohrteile und die Sitzauflage auf-

heizen, was zu Verbrennungen führen könnte.

Reinigung / Wartung

Von Hand mit einem feuchten Tuch regelmäßig rei-

nigen!

Keine aggressiven Reinigungsmittel verwenden!

Schrauben am Rollator regelmäßig kontrollieren

und gegebenenfalls nachziehen!

Wiedereinsatz

Dieses Produkt ist für den Wiedereinsatz geeignet.

Bei der Aufbereitung sind die Vorgaben des Her-

stellers zu beachten und werden auf Anfrage zur

Verfügung gestellt.ndikation

Typenschild

1 Produktname

2 Artikelnummer

3 Seriennummer

4 Produktionsdatum Jahr / Monat

5 Gebrauchsanweisung beachten

Garantie

Die Gewährleistung beträgt 24 Monate ab Kaufdatum.

Irrtum und Änderungen aufgrund von technischen Ver-

besserungen und Designveränderungen vorbehalten.

Technische Daten

Maße

Länge gesamt mit Korb 600 mm

Breite gesamt 610 mm

Breite zwischen Handgriffen 370 mm

Griffhöhe von 845 bis 945 mm

Faltmaße (LxBxH) 650 x 250 x 825 mm

Gewicht

ohne Korb/Tablett 6,2 kg

mit Korb/Tablett 6,9 kg

Gewicht Korb 0,5 kg

Gewicht Tablett 0.2 kg

Max. Belastung 130 kg

Material Stahlrohr, beschichtet

8 9

Indication / Contraindication

Walking device – for indoor and outdoor use – for

compensation and improvement respectively of

restricted ability of walking.

The purpose of walking devices is to compensate

for or at least improve restricted walking ability in

users (expansion of range and/or mobility).

Persons with restricted hand/arm functions require

special adjustments/versions of handgrips or hand

rests/armrests.

For persons with balance disorders are walking

frames not recommended, this is to be checked by

an experiment in an individual case. if it is necessa-

ry a companion must be present.

Installation

Height adjustment handgrips

Insert the tube of the adjustable handgrip into the

frame at least to the “first hole”. Insert the locking

screw through the pipe from the inside and fix with

washer and star clutch screw.

To change the height setting of the adjustable

handgrip the locking screw by turning off the star

clutch against the clockwise solve. Then ascertain

as on top described the clutch by desired height.

(see Figure 1).

Unfold

To fully unfold the TRI walker before using, push the

folding mechanism down away from the handles.

(see Figure 2).

Lieferumfang

1. Walking device

2. Basket and bag

3. Tray

4. Operating instructions

Fitting bag, basket and tray

Hook in the basket in the hooks at the frame under

the seat plate and place the tray with its small feet

in the holes in the seat plate (see picture 3 to 5).

Breaking / Parking

For breaking the walking device pull both brakes

upwards to the handgrip (see picture 6). Always

brake slowly and steady.

For parking the walking device press down the

brakes until they click in the parking position 8see

picture 7).

For unlocking the brakes pull them upwards

towards the handgrips until they are unlocked

(both brakes are in a middle position).

1 2

6 7

Adjustment of brake

For desired braking strength adjust the brake eit-

her manually at the screw on the housing of the

brake (see picture 8) or with the suitable tool (not

included) on the brake wire (see picture 9).

Folding / Transport / Storage

To fold the TRI-walker for transporting, pull the

black section back towards the handles. This will

start the folding process. To allow the TRI-walker to

stand upright during storage, do not fold the TRI-

walker up fully. Leave a gap of at least 50mm

(2 inches) between the rear tyres.

Safety instructions

Use only as a walking device!

Use only on even and solid surfaces.

Walking device must not be used for sit on or as

a wheelchair !It must not be used for transport of

persons or animals!

The effect of the brakes can be affected by abrasi-

on of the wheels.

Therefore test regularly the brakes.

Maximum load: 130 kg

The use on escalator`s is expressly forbidden!

Use tray only for small, light, but not for pointed or

hot objects. Max. load: 5.0 kg

Use bag and basket only for transport of objects

and do not overload.

Max. load: each 5.0 kg

Do not expose the product to temperatures above

40°C for a long time, otherwise the steel pipes and

the seat cover heat, which could lead to burns.

Cleaning / Maintenance

Clean regularly by hand with a damp cloth!

Do not use any aggressive detergents!

Screws of walking device must be checked regu-

larly and if necessary retightened.

Reprocessing

The product is suitable for reprocessing, in line

with manufacturer’s recommendations.ndikation

Type Label

1. Product name

2. Article number

3. Serial number

4. Date of manufacturing year/month

5. Attention: See operating instructions

Warranty

We issue a warranty of 24 months from date of

purchase. Subject to technical alterations. Errors

and omissions excepted.

Technical Data

Dimensions

Length over all with basket 600 mm

Wdth over all 610 mm

Width between handgrips 370 mm

Handgrip hight from 845 to 945 mm

Dimensions folded (LxWxH) 650 x 250 x 825 mm

Weight

without basket/tray 6,2 kg

with basket/tray 6,9 kg

Weight basket 0,5 kg

Weight tray 0.2 kg

Max. Load 130 kg

Material Steel tube, high-quality coated

8 9

Indication / Contre-indication

Déambulateur pour l’intérieur et l’extérieur

pour compenser ou améliorer un handicap de

déplacement.

La prescription d’un déambulateur a pour but de

compenser ou au moins d’améliorer le déplacement

de l’utilisateur (élargissement du rayon d’action ou

de la mobilité).

Les personnes handicapées au niveau des mains

ou des bras doivent bénéficier d’aménagements

particuliers au niveau des poignées ou des repose-

main/bras.

Les aides aller mobiles ne sont pas le cas

échéant appropriées pour des personnes avec

des dérangements d’équilibre, cela doivent par

une tentative être vérifiées selon le cas. Évtl. un

accompagnateur doit être présent.

Installation

Réglage en hauteur des poignées

Insérer les poignées au moins jusqu’au premier trou

traversant dans le tube du châssis. Faire passer la

vis de fixation de l’intérieur puis serrer à l’aide de la

rondelle et de la poignée à trois branches.

Pour modifier le réglage de la hauteur des

poignées, desserrer la vis de fixation en tournant la

poignée à trois branches dans le sens inverse des

aiguilles d’une montre. Puis bloquer la poignée

à la hauteur souhaitée comme cela est décrit

ci-dessus. (Voir illustration 1).

Dépliage

Pour déplier entièrement le rollator avant de l’uti-

liser, appuyez vers le bas sur le mécanisme de

pliage comme cela est indiqué. (Voir illustration 2).

Inclus à la livraison

1. Rollator

2. Panier et sacoche

3. Tablette

4. Manuel d’utilisation

1 2

6 7

Fixation de la sacoche, du panier et de la tablette

Fixer la sacoche sur le châssis à l’aide des boutons

pression comme cela est indiqué.

Suspendre à l’avant le panier avec les crochets et

poser la tablette par-dessus (voir illustrations 3 à 5).

Freinage/Parking

Pour freiner en utilisant le rollator, presser les deux

poignées vers le haut (voir illustration 6). Toujours

freiner lentement et régulièrement avec les deux

mains.

Pour immobiliser/garer le rollator, pousser les deux

freins vers le bas jusqu’à ce qu’ils s’enclenchent de

manière audible. (voir illustration 7).

Pour débloquer les freins, presser de nouveau les

deux poignées vers le haut jusqu’à ce qu’ils se

débloquent (position médiane des freins).

Réglage des freins

En cas de freinage trop faible ou trop brusque, le frein

peut être réglé à la tension voulue soit sur le boîtier

du frein au-dessus (voir illustration 8), soit avec l’outil

approprié (non livré) au niveau de la vis de réglage

sur le câble Bowden en dessous (voir illustration 9).

Pliage/transport/rangement

Pour replier le rollator, tirer le mécanisme de pliage

vers le haut (voir Dépliage) et fermer. Pour que le

rollator reste bien stable une fois rangé, laissez un

écart d’environ 50 mm entre les roues arrière.

Instructions de sécurité

N’utiliser le rollator que comme déambulateur !

Le rollator ne doit être utilisé que sur un sol plat et

stable.

Il est interdit de s’asseoir sur le rollator ou encore

de transporter une personne ou des animaux !

L’action des freins peut être influencée par l’usure

des pneus. Il est donc nécessaire de contrôler

régulièrement les freins.

Charge maximale : 130 kg

Usage interdit avec des escaliers roulants !

Ne poser sur la tablette que de petits objets légers.

Evitez tout objet pointu ou chaud.

Charge maximale : 5,0 kg

La sacoche et le panier doivent être réservés

au transport d’objets et ne doivent pas être trop

chargés !

Charge maximale : 5,0 kg chacun

Le produit ne doit pas être exposé de manière

prolongée à des températures supérieures à 40°C.

Dans le cas contraire, les parties métalliques et

le siège peuvent chauffer et occasionner des

brûlures.

Nettoyage/maintenance

Nettoyer régulièrement le rollator à la main à l’aide

d’un chiffon humide !

Ne pas utiliser de détergents agressifs ! Vérifier

régulièrement les vis du rollator et les resserrer le

cas échéant !

Recyclage

Ce produit peut être recyclé. Il faudra, lors de

son retraitement, tenir compte des informations

du fabricant. Ces dernières seront fournies sur

demande et mises à disposition.ndikation

Plaque signalétique

1 Nom du produit

2 Numéro d’article

3 Numéro de série

4 Date de production année/mois

5 Consulter le manuel d’utilisation

Garantie

La garantie est valable 24 mois à compter de la date

d’achat.

Sous réserve d’erreurs ou de modifications suite à des

améliorations techniques ou des modifications du design.

Données techniques

Dimensions

Longueur totale panier compris 600 mm

Largeur totale 610 mm

Écartement des poignées 370 mm

Hauteur des poignées de 845 à 945 mm

Dimensions replié (LxLxH) 650 x 250 x 825 mm

Poids

sans panier/tablette 6,2 kg

avec panier/tablette 6,9 kg

Poids du panier 0,5 kg

Poids de la tablette 0,2 kg

Charge maximale 130 kg

Matière Tube acier recouvert

8 9

Indicatie / Contra-indicatie

Loophulpmiddel voor binnen en buiten ter

compensatie of verbetering van beperkingen bij

het lopen.

Loophulpmiddelen moeten worden toegepast om

de beperkingen van de gebruiker bij het lopen

te compenseren of in ieder geval te verminderen

(zodat de actieradius of de mobiliteit toeneemt).

Mensen met beperkingen in hand-/armfuncties

hebben speciale uitbreidingen/uitvoeringen van

grepen of hand-/armsteunen nodig.

Voor personen met evenwichtsstoornissen worden

frames lopen niet aanbevolen, dit is te controleren

door een experiment in een individueel geval.

indien nodig een begeleider aanwezig zijn.

Installatie

Hoogte van handgrepen verstellen

Steek de handgrepen minstens tot de eerste

dwarsboring in de buis van het frame. Steek de

borgschroef er van binnenuit door en schroef deze

met de ring en de stervormige knop vast.

Als u de hoogte van de handgrepen wilt aanpassen,

draait u de stervormige knop tegen de wijzers van

de klok in om de borgschroef los te draaien. Zet

de greep vervolgens op de gewenste hoogte zoals

hierboven is beschreven. (Zie afbeelding 1.)

Openvouwen

Als u de rollator volledig wilt openvouwen voor ge-

bruik, drukt u het vouwmechanisme omlaag zoals

in de afbeelding. (Zie afbeelding 2.)

Geleverd product

1. Rollator

2. Mand en tas

3. Dienblad

4. Gebruiksaanwijzing

1 2 6 7

Tas, mand en dienblad aanbrengen

Bevestig de tas met de drukknoppen aan het frame

zoals is afgebeeld.

Hang de mand aan de haak aan de voorkant en

plaats het dienblad erbovenop (zie afbeelding 3 - 5).

Remmen/parkeren

Als u tijdens het lopen met de rollator wilt remmen,

trekt u beide remgrepen met de handen omhoog

(zie afbeelding 6). Rem altijd langzaam en

gelijkmatig met beide handen.

Als u de rollator wilt vastzetten/parkeren, drukt u

beide remgrepen omlaag totdat u hoort dat deze

vastklikken. (zie afbeelding 7).

U ontgrendelt de remmen door de beide

remgrepen weer omhoog te trekken totdat deze zijn

ontgrendeld (de remgrepen staan in de middelste

stand).

Rem instellen

Als de rem slecht of juist te krachtig werkt,

kunt u de rem aan de rembehuizing boven

(zie afbeelding 8) of met behulp van geschikt

gereedschap (niet meegeleverd) met de stelschroef

onder aan de Bowdenkabel (zie afbeelding 9)

instellen op de gewenste werking.

Samenvouwen/transport/opslag

Wanneer u de rollator wilt samenvouwen, trekt u

het vouwmechanisme omhoog (zie Openvouwen)

en vouwt u de rollator samen. Laat ongeveer

50 mm ruimte tussen de achterwielen om de

rollator stabiel neer te zetten voor opslag.

Veiligheidsinstructies

Gebruik de rollator alleen als hulpmiddel bij het

lopen.

Gebruik de rollator alleen op een vlakke, stevige

ondergrond.

Het is niet toegestaan op de rollator te zitten of

personen of dieren op de rollator te vervoeren!

De remmen kunnen minder goed gaan werken

wanneer de wielen afslijten. Controleer daarom

regelmatig of de rollator goed remt.

Maximale belasting: 130 kg

Het gebruik van roltrappen is uitdrukkelijk verbo-

den!

Gebruik het dienblad alleen voor kleine, lichte

voorwerpen die niet scherp of heet zijn. Max. be-

lasting: 5,0 kg

Gebruik de tas en de mand alleen voor transport

van voorwerpen en belast de tas en de mand niet

te zwaar. Max. belasting: elk 5,0 kg.

Het product mag niet continu aan temperaturen

boven +40 °C worden blootgesteld. Anders kunnen

de stalen buizen en de zitting heet worden, wat kan

leiden tot brandwonden.

Reiniging/onderhoud

Reinig dit product regelmatig met de hand met een

vochtige doek!

Gebruik geen agressieve reinigingsmiddelen!

Controleer regelmatig de schroeven op de rollator

en draai deze indien nodig aan!

Hergebruik

Dit product is geschikt voor hergebruik. Bij de

verwerking dient de informatie van de producent

in acht te worden genomen. Deze informatie wordt

op verzoek ter beschikking gesteld.ndikation

Typeplaatje

1 Productnaam

2 Artikelnummer

3 Serienummer

4 Productiedatum jaar/maand

5 Raadpleeg de gebruiksaanwijzing

Garantie

Wij geven een garantie van 24 maanden vanaf de

aankoopdatum.

Eventuele fouten en wijzigingen op grond van

technische verbeteringen en veranderingen in design

voorbehouden..

Technische gegevens

Afmetingen

Lengte inclusief mand 600 mm

Totale breedte 610 mm

Breedte tussen handgrepen 370 mm

Greephoogte van 845 tot 945 mm

Afmetingen gevouwen (LxBxH) 650 x 250 x 825 mm

Gewicht

zonder mand/dienblad 6,2 kg

met mand/dienblad 6,9 kg

Gewicht mand 0,5 kg

Gewicht dienblad 0,2 kg

Max. Belasting 130 kg

Materiaal Stalen buis, gecoat

8 9

Table des matières

Langues :

Autres manuels Drive Aide à la mobilité

Drive

Drive Diamond Manuel utilisateur

Drive

Drive Diamond Deluxe Manuel utilisateur

Drive

Drive DeVilbiss bellavita DIVE Manuel utilisateur

Drive

Drive Aluminium Triwalker Steel Triwalker Guide de l'utilisateur

Drive

Drive R800KD-RD Manuel utilisateur

Drive

Drive Nitro Carbon Manuel utilisateur

Drive

Drive 11130-2 Manuel utilisateur

Drive

Drive 10125 Manuel utilisateur

Drive

Drive RTL10263KDR Manuel utilisateur

Drive

Drive RTL800KD-BK Manuel utilisateur

Drive

Drive Migo Manuel utilisateur

Drive

Drive Nitro RTL10266 Manuel utilisateur

Drive

Drive Diamond Deluxe Manuel utilisateur

Drive

Drive Clever-Lite Manuel utilisateur

Drive

Drive Raised Toilet Seat Manuel utilisateur

Drive

Drive Dr.K Go/Lite 10209RD-1 Manuel d'instructions d'installation

Drive

Drive R800RD Manuel utilisateur

Drive

Drive 12039 Manuel utilisateur

Drive

Drive KA 1200N Manuel utilisateur

Drive

Drive FC 8025 Manuel utilisateur

Drive

Drive 10293 Manuel utilisateur

Drive

Drive 721 100 100 Manuel utilisateur

Drive

Drive PreserveTech RTL12C002-WH Manuel utilisateur

Drive

Drive NIMBO POSTERIOR Manuel utilisateur

Manuels Aide à la mobilité populaires d'autres marques

Alber

Alber Scalamobil iQ Manuel utilisateur

Ferno

Ferno CCT-PX Manuel utilisateur

HEPRO

HEPRO Gripo Manuel utilisateur

Otto Bock

Otto Bock Pheon 3R62 Manuel utilisateur

NRS Healthcare

NRS Healthcare M11090 Manuel utilisateur

Medline

Medline MDS86835DSHEC Guide d'installation

Guldmann

Guldmann Twin Turner II Manuel utilisateur

Gate

Gate Balder Manuel utilisateur

Decon wheel

Decon wheel TNS Notos Manuel utilisateur

ExoAtlet

ExoAtlet ExoAtlet-II Manuel utilisateur

Invacare

Invacare Storm Series Mode d’emploi

Rhythm Healthcare

Rhythm Healthcare B3800F Manuel utilisateur

AMF-BRUNS

AMF-BRUNS PROTEKTOR Manuel utilisateur

Drive DeVilbiss Healthcare

Drive DeVilbiss Healthcare OTTER Manuel utilisateur

Rhythm Healthcare

Rhythm Healthcare C500U Manuel utilisateur

Lumex

Lumex RJ4200A Manuel utilisateur

Rebotec

Rebotec Jumbo Manuel utilisateur

Rehaforum MEDICAL

Rehaforum MEDICAL PR50548 Manuel utilisateur
