DVX P series – passive speaker

ITALIANO

DESCRIZIONE

“DVX P” è una serie di diffusori passivi a due vie in legno multistrato, studiati per la sonorizzazione

di ambienti medio grandi.

Questi diffusori sono provvisti di un filtro passivo con pendenza 12dB/oct per la sezione bassi,

18dB/oct per la sezione alti ed una protezione termica autoripristinante sul driver per evitare danni

causati da sovraccarichi prolungati.

DVX P8

Il diffusore passivo DVX P8 è equipaggiato con un woofer 8”

(voice coil 2”) ed un compression driver al neodimio da 1”

(voice coil 1.5”) montato su una tromba ruotabile in plastica

con dispersione 90°x70°.

Esso viene fornito con la tromba con apertura di 90°in senso

orizzontale e di 70° in senso verticale.

Il diffusore è provvisto di 1 maniglia superiore ad incasso, di

12 punti M8 d’aggancio e di 2 punti flypins posti sui fianchi del

diffusore, che facilitano l’installazione e il trasporto.

Il diffusore è stato progettato anche per l’utilizzo come stage

monitor (con angolazione 45°); ruotando la tromba è possibile

mantenere lo stesso angolo di copertura audio delle alte

frequenze.

Nella parte inferiore del box è presente un supporto piantana

standard (D36mm) in alluminio.

DVX P10

Il diffusore passivo DVX P10 è equipaggiato con un woofer

10” (voice coil 2”) ed un compression driver al neodimio da 1”

(voice coil 1.5”) montato su una tromba ruotabile in plastica

con dispersione 90°x70°.

Esso viene fornito con la tromba con apertura di 90°in senso

orizzontale e di 70° in senso verticale.

Il diffusore è provvisto di 1 maniglia superiore ad incasso, di

12 punti M8 d’aggancio e di 2 punti flypins posti sui fianchi del

diffusore, che facilitano l’installazione e il trasporto.

Il diffusore è stato progettato anche per l’utilizzo come stage

monitor (con angolazione 45°); ruotando la tromba è possibile

mantenere lo stesso angolo di copertura audio delle alte

frequenze.

Nella parte inferiore del box è presente un supporto piantana

standard (D36mm) in alluminio.

ITALIANO

DVX P12

Il diffusore passivo DVX P12 è equipaggiato con un woofer

12” (voice coil 3”) ed un compression driver al neodimio da

1,4” (voice coil 2.5”) montato su una tromba di alluminio con

dispersione 90°x40°.

Esso viene fornito con la tromba con apertura di 90°in senso

orizzontale e di 40° in senso verticale.

Il diffusore è provvisto di 2 maniglie laterale ad incasso, di 12

punti M10 e di 4 punti flypins posti sui fianchi e sul retro del

diffusore, che facilitano l’installazione e il trasporto.

Il diffusore è stato progettato anche per l’utilizzo in appoggio

come monitor (con angolazione 45°); ruotando la tromba è

possibile mantenere lo stesso angolo di copertura anche con

utilizzo a monitor.

Nella parte inferiore del box è presente un supporto piantana

standard (D36mm) in alluminio.

DVX P15

Il diffusore passivo DVX P15 è equipaggiato con un woofer

15” (voice coil 3”) ed un compression driver al neodimio da

1,4” (voice coil 2.5”) montato su una tromba di alluminio con

dispersione 90°x40°.

Esso viene fornito con la tromba con apertura di 90°in senso

orizzontale e di 40° in senso verticale.

Il diffusore è provvisto di 2 maniglie laterali ad incasso, di 12

punti M10 e i 4 punti flypins posti sui fianchi e sul retro del

diffusore che facilitano l’installazione e il trasporto.

Il diffusore è stato progettato anche per l’utilizzo in appoggio

come monitor (con angolazione 45°); ruotando la tromba è

possibile mantenere lo stesso angolo di copertura anche con

utilizzo a monitor.

Nella parte inferiore del box è presente un supporto piantana

standard (D36mm) in alluminio.

DVX P series – passive speaker

ITALIANO

DVX P215

Il diffusore passivo DVX P215 è equipaggiato con due woofer

15” (voice coil 3”) ed un compression driver al neodimio da

1,4” (voice coil 2.5”) montato su una tromba di alluminio con

dispersione 60°x40°.

Esso viene fornito con la tromba con apertura di 60°in senso

orizzontale e di 40° in senso verticale e con il collegamento

interno settato per un funzionamento Full range.

Rimuovendo il pannello posteriore è possibile settare il

diffusore in funzionamento Bi-Amp. (fare riferimento a pag.41

per tale modifica).

Il diffusore è provvisto di 2 maniglie laterali ad incasso, di 1

maniglia sul lato superiore e di 1 maniglia sul lato inferiore, di

11 punti M10 posti sui fianchi e sul retro del diffusore che

facilitano l’installazione e il trasporto.

Nella parte inferiore del box è presente un piede regolabile

per variarne l’inclinazione ed aggiustare il tilt per un corretto

puntamento.

COLLEGAMENTI

ATTENZIONE

Per evitare il rischio di shock elettrici, non collegare il diffusore con l’amplificatore

acceso. Prima di far funzionare il diffusore verificare attentamente la correttezza dei

collegamenti per evitare cortocircuiti o errate connessioni

Nel pannello connessioni situato sul lato posteriore del diffusore sono presenti due connettori

Speakon a 4 poli: una presa consente l’ingresso del segnale audio, mentre la seconda presa può

essere utilizzata come uscita per il collegamento in parallelo di un altro diffusore.

I collegamenti sui connettori sono:

1+ per il segnale positivo

1- per il segnale negativo (massa)

2+ non connesso

2- non connesso

Nel caso in cui si intenda rilanciare il segnale amplificato, da un diffusore ad un altro, prestare

particolare attenzione all’impedenza nominale risultante dal collegamento, che non dovrà essere

mai inferiore all’impedenza minima dell’amplificatore di potenza. Questo per evitare

surriscaldamenti anomali o peggio danneggiamenti all’amplificatore.

I diffusori della serie “DVX P” hanno una impedenza nominale d’ingresso di 8 ohm, e a questa

bisognerà fare riferimento per le connessioni.

per:

DVX P8

DVX P10

DVX P12

DVX P15

DVX P215 (FULL RANGE MODE)

ITALIANO

ROTAZIONE TROMBA

Il diffusore permette di modificare l’angolo di copertura acustica, tramite la rotazione della tromba.

Se si desidera modificare la posizione della tromba è necessario:

- svitare le viti di fissaggio della rete (otto viti - quattro per lato)

- rimuovere la rete di protezione anteriore esercitando una leggera pressione su un lato e sollevarla

dall’opposito incasso

- svitare le otto viti di fissaggio della tromba

- ruotare la tromba nella posizione desiderata (non estrarre mai il blocco tromba dal diffusore)

- avvitare di nuovo le viti di fissaggio della tromba

- inserire nuovamente la rete negli appositi incassi laterali e riavvitare le viti della rete.

INSTALLAZIONE DEL DIFFUSORE

ATTENZIONE

Installare il diffusore in modo stabile e sicuro, così da evitare qualsiasi condizione di

pericolo per l’incolumità di persone e strutture.

Per evitare condizioni di pericolo non sovrapporre fra loro più diffusori senza adeguati

sistemi di ancoraggio. Prima si sospendere il diffusore controllare tutti i componenti da

utilizzare, che non devono presentare danni, deformazioni, parti mancanti o

danneggiate che possono ridurre la sicurezza dell’installazione.

Nell’utilizzo all’aperto evitare luoghi esposti alle intemperie.

Il diffusore viene fornito dalla ditta costruttrice predisposto per l’utilizzo :

- in appoggio

- a pavimento (come monitor)

- su supporto piantana

- appeso con golfari

- con apposite staffe fornite dalla ditta.

ATTENZIONE

Non utilizzare mai le maniglie per appendere

il diffusore!

Utilizzare le maniglie esclusivamente per la

movimentazione del singolo diffusore.

ATTENZIONE

Per appendere il diffusore utilizzare solo una vite per ogni punto di appendibilità

I punti di appendibilità sono di M8 per i diffusori DVX P8 e DVX P10 e sono di M10 per i

diffusori DVX P12 e DVX P15.

Non togliere entrambe le viti di fissaggio.

SI!

DVX P series – passive speaker

ITALIANO

DATI TECNICI

DVX P8 DVX P10

Sistema

Passivo

–

2 vie

Passivo

–

2 vie

Potenza RMS

300W

Potenza Peak

00W

600W

Risposta in Frequenza (

dB)

(- dB)

75Hz

20KHz

100Hz-20KHz

20KHz

90Hz-20KHz

Crossover

1800

1800Hz

Sensibilità 1W@1m

94dB

96dB

Pressione sonora (SPL)

max

Componenti

oofer

8” 2” oil

1x1” ompression Diver

Neodimio

1.5” voice coil

oofer

10” 2” oil

1x1” ompression Diver

Neodimio

1.5” voice coil

Impedenza ingresso

8ohm

Filtri

18dB/oct PASSA ALTO

12dB/oct PASSA BASSO

18dB/oct PASSA ALTO

12dB/oct PASSA BASSO

Dispersione

90°

x70° (rotabile)

90°x70° (rotabile)

Connettori audio

2 x SPEAKON In parallelo

Dimensioni (LxHxP)

250x425x260mm

9.8x16.7x10.2inch.

290x510x310mm

11.4x20.1x12.2 inch.

Peso

9.8

21.6lbs

12.5

27.6lbs

Meccanica

Materiale box

Colore

Maniglie

Inserti per appendibilità

Supporto piantana

Rete frontale

Multistrato

Nero

1 x ad incasso (parte alta)

12 x M8

2 x flypin

D36mm (alluminio)

Lamiera forata 1.2mm + foam

Multistrato

Nero

1 x ad incasso (parte alta)

12 x M8

2 x flypin

D36mm (alluminio)

Lamiera forata 1.2mm + foam

DVX P8 DVX P10

ITALIANO

DATI TECNICI

DVX P12 DVX P15

Sistema

Passivo

–

2 vie

Passivo

–

2 vie

Potenza RMS

500W

Potenza Peak

00W

1000W

Risposta in Frequenza

(

dB)

(- dB)

20KHz

90Hz-20KHz

20KHz

70Hz-20KHz

Crossover

1400

1400Hz

Sensibilità 1W@1m

100dB

Pressione sonora (SPL)

max

Componenti

oofer

12” 3” oil

1x1.4” ompression Diver

Neodimio

2.5” voice coil

Dome al Titanio

oofer

15” 3” oil

1x1.4” ompression Diver

Neodimio

2.5” voice coil

Dome al Titanio

Impedenza ingresso

8ohm

Filtri

18dB/oct PASSA ALTO

12dB/oct PASSA BASSO

18dB/oct PASSA ALTO

12dB/oct PASSA BASSO

Dispersione

0°x

0° (rotabile)

90°x40° (rotabile)

Connettori audio

2 x SPEAKON In parallelo

Dimensioni (LxHxP)

370x625x395

14.6x24.6x15.5inch.

430x690x450mm

16.9x27.2x17.7inch.

Peso

23.2Kg

51.1lbs

26.1Kg

57.5lbs

Meccanica

Materiale box

Colore

Maniglie

Inserti per appendibilità

Supporto piantana

Rete frontale

Multistrato

Nero

2 x ad incasso (1 x lato)

12 x M10

4 x flypin

D36mm (alluminio)

Lamiera forata 1.5mm + foam

Multistrato

Nero

2 x ad incasso (1 x lato)

12 x M10

4 x flypin

D36mm (alluminio)

Lamiera forata 1.5mm + foam

DVX P12 DVX P15

DVX P series – passive speaker

ITALIANO

DATI TECNICI

DVX P215

Sistema

Passivo

–

vie

Potenza RMS (Full Range)

(Bi Amp)

1000W

900W (Woofer) +

90W (Driver)

Potenza Peak

000W

Risposta in Frequenza (

Full range

)

(- dB Full range)

(Bi Amp)

60Hz

20KHz

66Hz-20KHz

60Hz-2KHz (Woofer)

700Hz-20KHz (Driver)

Crossover

00Hz

Sensibilità 1W@1m

103

Pressione sonora (SPL)

136dB

Componenti

15”

Woofer

3”

1x1.4” omp. Driver Neo

V 2.5”

Dome al Titanio

Impedenza ingresso

(Full range)

(Bi Amp)

ohm

4ohm (Woofer) +

8ohm (Driver)

Filtri

18dB/oct PASSA ALTO

12dB/oct PASSA BASSO

Dispersione

0°x40° (rotabile)

Connettori audio

2 x SPEAKON In parallelo

Dimensioni (LxHxP)

446

500

1202

17.6x19.7x47.3inch.

Peso

103.6lbs

Meccanica

Materiale box

Colore

Maniglie

Inserti per appendibilità

Appoggio

Rete frontale

Multistrato

Nero

4 x ad incasso

11 x M10

Piede regolabile

Lamiera forata 1.5mm +

foam

DVX P215

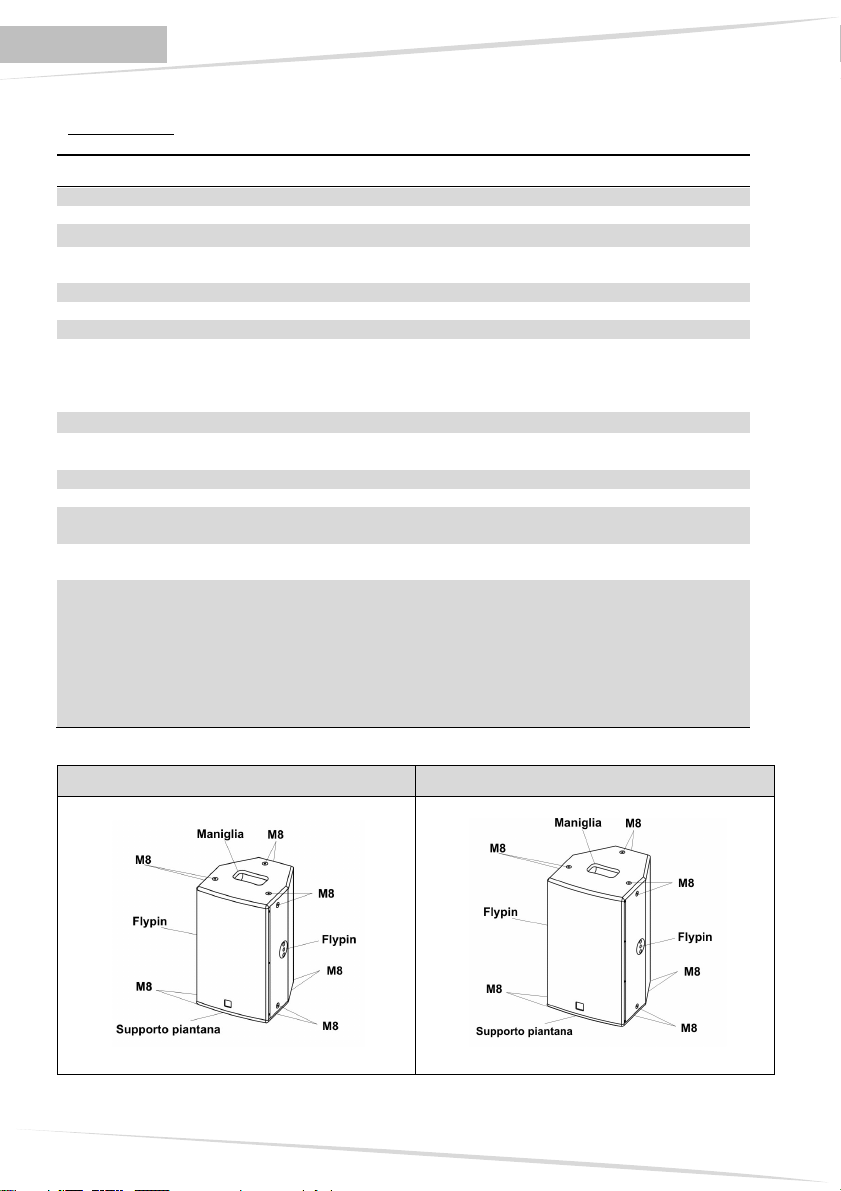

Vista frontale

Vista retro

ENGLISH

DESCRIPTION

“DVX P” is a series two-way passive loudspeakers with of plywood box designed for medium to

large sized rooms.

The loudspeakers of the DVX P series feature passive crossover filters with a slope of 12dB/oct for

the low-pass part, 18dB/oct for the high-pass and a self-resetting thermal protection circuit on the

driver to prevent damages due to protracted overloading.

DVX P8

The passive speaker DVX P8 is equipped with a woofer 8”

(voice coil 2”) and a compression driver 1” (voice coil 1.5”) on

a 90°x70° rotatable plastic CD- horn.

The speaker’s horizontal directivity is 90° and vertical

directivity is 70° by default factory setting.

The speaker has a top handle housing, the 12 M8 threads

and the 2 flypins located on the sides and the back of the

speaker are enabling easy transport and installation.

The speaker has been designed to be used also as stage

monitor (45° angle). By rotating the horn you can maintain the

same coverage angle also when the speaker is used as

monitor.

In the bottom of the box there is a standard pole mount cup

(D36mm) made of aluminium.

DVX P10

The passive speaker DVX P10 is equipped with a woofer 10”

(voice coil 2”) and a compression driver 1” (voice coil 1,5”) on

a 90°x70° rotatable plastic CD- horn.

The speaker’s horizontal directivity is 90° and vertical

directivity is 70° by default factory setting.

The speaker has a top handle housing, the 12 M8 threads

and the 2 flypins located on the sides and the back of the

speaker are enabling easy transport and installation.

The speaker has been designed to be used also as stage

monitor (45° angle). By rotating the horn you can maintain the

same coverage angle also when the speaker is used as

monitor.

In the bottom of the box there is a standard pole mount cup

(D36mm) made of aluminium.

In the bottom of the box there is a standard pole mount cup

(D36mm) made of aluminium.

DVX P series – passive speaker

ENGLISH

DVX P12

The passive speaker DVX P12 is equipped with a woofer 12”

(voice coil 3”) and a compression driver 1.4” (voice coil 2.5”)

installed on a 90°x40° rotatable aluminium CD- horn.

The speaker’s horizontal directivity is 90° and vertical

directivity is 40° by default factory setting.

The speaker has the 2 handles housing on the sides, the 12

M10 threads and the 4 flypins located on the sides and the

back of the speaker are enabling easy transport and

installation.

The speaker has been designed to be used also as stage

monitor (45° angle). By rotating the horn you can maintain the

same coverage angle also when the speaker is used as

monitor.

In the bottom of the box there is a standard pole mount cup

(D36mm) made of aluminium.

DVX P15

The passive speaker DVX P15 is equipped with a woofer 15”

(voice coil 3”) and a compression driver 1.4” (voice coil 2.5”)

installed on a 90°x40° rotatable aluminium CD- horn.

The speaker’s horizontal directivity is 90° and vertical

directivity is 40° by default factory setting.

The speaker has the 2 handles housing on the sides, the 12

M10 threads and the 4 flypins located on the sides and the

back of the speaker are enabling easy transport and

installation.

The speaker has been designed to be used also as stage

monitor (45° angle). By rotating the horn you can maintain the

same coverage angle also when the speaker is used as

monitor.

In the bottom of the box there is a standard pole mount cup

(D36mm) made of aluminium.

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels dB Technologies Intervenants

dB Technologies

dB Technologies OPERA REEVO 210 Manuel utilisateur

dB Technologies

dB Technologies ingenia ig3t Manuel

dB Technologies

dB Technologies CROMO 8+ Manuel utilisateur

dB Technologies

dB Technologies Ready 4 MK2 Manuel utilisateur

dB Technologies

dB Technologies VIO X310 Manuel

dB Technologies

dB Technologies VIO W10 Manuel utilisateur

dB Technologies

dB Technologies CROMO 8+ Manuel utilisateur

dB Technologies

dB Technologies LVX P10 Manuel

dB Technologies

dB Technologies K5 Manuel utilisateur

dB Technologies

dB Technologies LVX P8 Manuel

dB Technologies

dB Technologies DVX P8 Manuel utilisateur

dB Technologies

dB Technologies IS25T Manuel utilisateur

dB Technologies

dB Technologies VIO X10 Manuel

dB Technologies

dB Technologies B-HYPE MOBILE Manuel utilisateur

dB Technologies

dB Technologies FLEXSYS F8 Manuel utilisateur

dB Technologies

dB Technologies VIO-X206 Manuel utilisateur

dB Technologies

dB Technologies INGENIA IG1T Manuel utilisateur

dB Technologies

dB Technologies Opera D Manuel utilisateur

dB Technologies

dB Technologies VIO X Series Manuel utilisateur

dB Technologies

dB Technologies Opera 208D Manuel utilisateur

dB Technologies

dB Technologies digipro K Series Manuel utilisateur

dB Technologies

dB Technologies DIGIPRO DVX DM28 Manuel utilisateur

dB Technologies

dB Technologies LVX 10 Manuel utilisateur

dB Technologies

dB Technologies Flexsys F8 Manuel utilisateur

Manuels Intervenants populaires d'autres marques

argon audio

argon audio IE20 Manuel utilisateur

Denon

Denon SC-N7 Manuel utilisateur

Gemline

Gemline Ace 3952 Manuel utilisateur

Focal

Focal ON WALL 300 Mode d’emploi

HEADRUSH

HEADRUSH Maximus HRSP 5024 Manuel utilisateur

SoundLogic

SoundLogic BCCS-6/6395 Manuel utilisateur

Peavey

Peavey DTH 218 Manuel utilisateur

Avantree

Avantree Pluto Air Manuel utilisateur

Morel

Morel Integra Series INTEGRA OVATION 4 Manuel utilisateur

Oppo

Oppo SONICA Manuel utilisateur

Bose

Bose SoundLink Wireless Music System Manuel utilisateur

Rocksteady

Rocksteady Stadium Manuel utilisateur

Bowers & Wilkins

Bowers & Wilkins 4 Manuel utilisateur

Sonance

Sonance SONOS OUTDOOR Series Manuel utilisateur

Electro-Voice

Electro-Voice EVID FM4.2 Manuel utilisateur

Pioneer

Pioneer XW-HTD630 Manuel utilisateur

Onn

Onn BWA16AA002 Manuel utilisateur

HP GL313AA - USB Speakers PC Multimedia Manuel utilisateur

dB Technologies DVX P Series Manuel utilisateur

Manuels Intervenants populaires d'autres marques
