D-Link DSS-100 Manuel utilisateur

Documentation is also available on

the D-Link website

This document will guide you through the

basic installation process for your new D-Link

Unmanaged Switch.

DSS-100E-9P

Quick Installation Guide

INSTALLATIONSANLEITUNG

GUIDE D’INSTALLATION

GUÍA DE INSTALACIÓN

GUIDA DI INSTALLAZIONE

DSS-100E-9P

ENGLISH

Front Panel Connectors

Figure 2: Front panel connectors

# Interface Description

1Ports 1 - 8

10/100 Mbps PoE-capable ports,

used for connecting Ethernet

devices and PoE-powered devices.

2Ports 9

10/100/1000 Mbps Ethernet

port for uplink connections to

NVR, storage or core switch.

Table 2: Front connector description

Rear Panel Connectors

Figure 3: Rear panel connectors

# Connector Description

1DC Power Input Input jack for the power adapter.

2SWITCH GND Screw used to secure a grounding

wire to connect the switch to ground.

Table 3: Rear connector description

Extended Mode

The DSS-100E-9P can automatically detect the long

reach requirement and activate Extended without

manual conguration.

P.S.The actual transmission distance will be aected

by cable quality or connected IP Camera design.The

device can support up to 250m application with

Cat5e above ethernet cable, but the transmission

may drop to 10Mbps speed or below.

Hardware Installation

Installation Precautions

For safe switch installation and operation, it is

recommended to:

Before You Begin

This Quick Installation Guide gives you step-by-step

instructions for setting up your DSS-100E-9P 9-port

10/100 PoE Surveillance Switch.The model you have

purchased may appear slightly dierent from the

one shown in the illustrations.

Package Contents

This DSS-100E-9P package should include the

following items:

• 1 x DSS-100E-9P

• 1 x Power cord

• 1 x Power adaptor

• 1 x Quick Installation Guide

If any of the above items are damaged or missing,

please contact your local D-Link reseller.

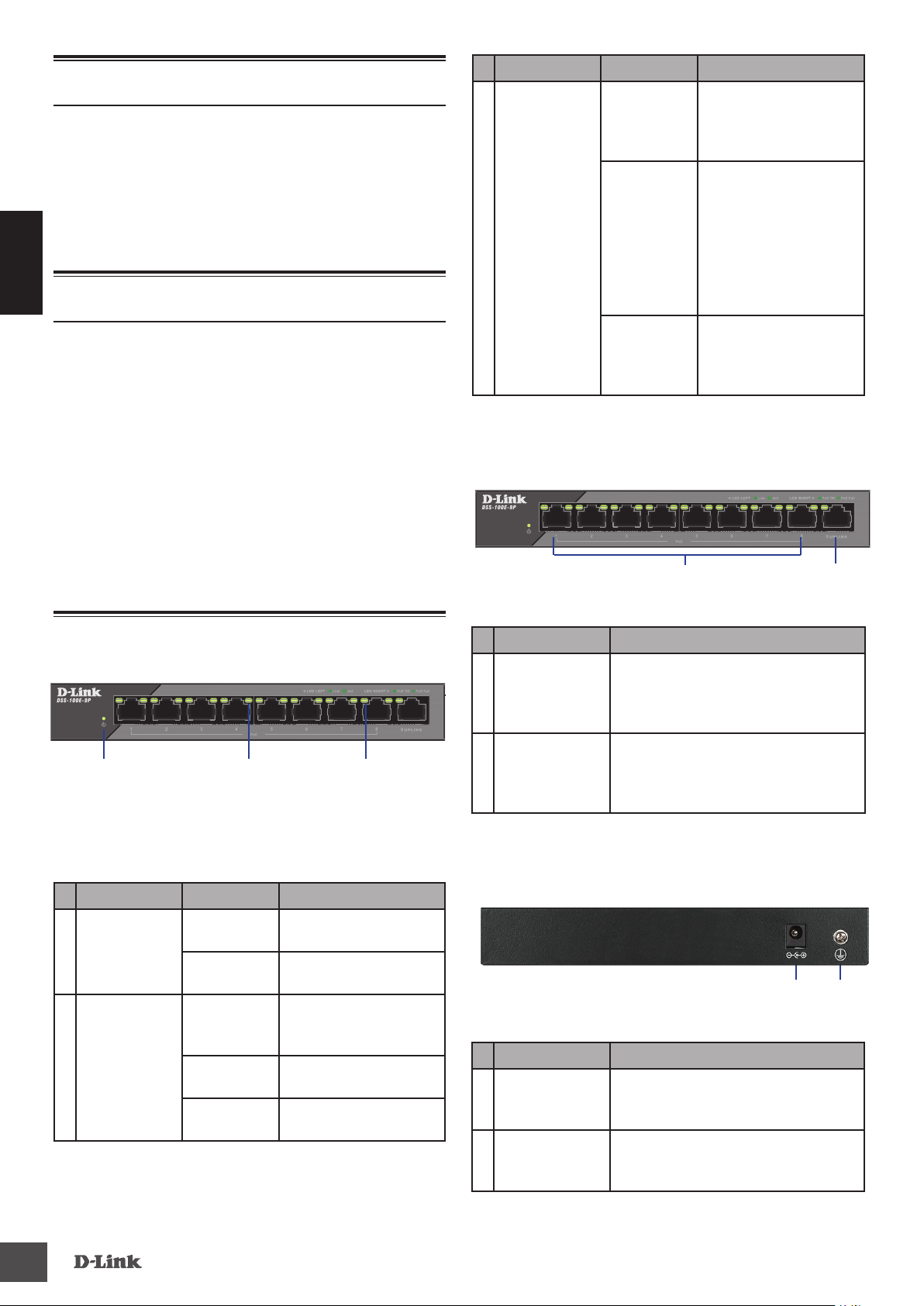

Hardware Overview

LED Indicators

Figure 1: Front panel LEDs

# LED Status Description

1Power

Solid

green

The switch is powered on.

O The switch is turned o.

Link/

ACT/

Speed

(Left

Led)

Solid

green

There is an active link negotiated

on this port.

Blinking

green

There is trac on the port.

O There is no active link on this port.

PoE

(Right

Led)

Solid

green

The port is providing power to the

connected PoE-powered device.

Blinking

green

Indicates a PoE-powered device

is connected to this PoE port,

but the switch has insufficient

remaining power budget to

power the device.

O There is no PoE-powered device

connected to this port.

Table 1: LED overview

1 2

DSS-100E-9P 3

ENGLISH

• Visually inspect the DC power jack and make sure

that it is fully secured to the power adapter.

• Make sure that there is proper heat dissipation

and adequate ventilation around the switch.

• Install the switch in a site free from strong

electromagnetic sources, vibration, dust, and

direct sunlight.

• Not place heavy objects on the switch.

Grounding the Switch

The following steps explain the procedure for

connecting the switch to a protective ground:

1. Verify that the system is powered o.

2. Remove the ground screw and place the #8

terminal lug ring at one end of the ground cable

on top of the ground screw opening.

3. Insert the ground screw back into the ground

screw opening.

4. Using a screwdriver, tighten the ground screw to

secure the ground cable to the switch.

5. Attach the terminal lug ring at the other end

of the grounding cable to an appropriate

grounding source.

6. Verify that the connections from the ground

connector on the switch to the grounding source

are securely attached.

Powering On the Switch

After connecting the switch to the network using

a compatible category 5/6/7 UTP network cable,

simply connect the switch to a power outlet to power

the device.

TECHNICAL SUPPORT dlink.com/support

DSS-100E-9P

DEUTSCH

Nr. LED Status Beschreibung

PoE

(Rechte

LED)

Konstant

grün

Das über PoE gespeiste

angeschlossene Gerät wird über

den Port mit Strom versorgt.

Grün

blinkend

Zeigt an, dass ein PoE-gespeistes

Gerät an diesem PoE-Port

angeschlossen, das verbleibende

Strombudget des Switch für die

Versorgung des Geräts aber nicht

ausreichend ist.

Aus An diesem Port ist kein PoE-

gespeistes Gerät angeschlossen.

Tabelle 1: LED-Übersicht

Anschlüsse an der Vorderseite

Abbildung 2: Anschlüsse an der Vorderseite

Nr. Schnittstelle Beschreibung

1Ports 1 - 8

10/100 Mbit/s PoE-fähige Ports,

verwendet für den Anschluss

von Ethernet-Geräten und

PoE-betriebenen Geräten.

2Port 9

10/100/1000 Mbit/s Ethernet-Port

für Uplink-Verbindungen zu NVR,

Speichergerät oder Core-Switch.

Tabelle 2: Beschreibungen der vorderen Anschlüsse

Anschlüsse an der Rückseite

Abbildung 3: Anschlüsse an der Rückseite

Nr. Anschluss Beschreibung

1DC-

Stromversorgung

Buchse zum Anschließen des

Netzteils.

2SWITCH GND

Schraube zum Anschließen eines

Erdungsdrahts zum Verbinden

des Switch mit Erde.

Tabelle 3: Beschreibungen der hinteren Anschlüsse

Vor der Inbetriebnahme

In dieser Installationsanleitung erhalten Sie

schrittweise Anweisungen zur Einrichtung Ihres

DSS-100E-9P 9-port 10/100 PoE Surveillance Switch.

Beachten Sie, dass das von Ihnen erworbene Modell

sich möglicherweise geringfügig von denen der

Abbildungen unterscheidet.

Packungsinhalt

DiesesDSS-100E-9P-PaketmussFolgendesenthalten:

• 1 x DSS-100E-9P

• 1 x Netzkabel

• 1 x Netzteil

• 1 x Installationsanleitung

Sollte eines der oben aufgeführten Teile beschädigt

sein oder fehlen, wenden Sie sich bitte an Ihren

D-Link-Händler vor Ort.

Hardware-Übersicht

LED-Anzeigen

Abbildung 1: Vorderseite LEDs

Nr. LED Status Beschreibung

1Strom

Konstant

grün

Der Switch ist eingeschaltet.

Aus Der Switch ist ausgeschaltet.

Link/

ACT/

Speed

(Linke

LED)

Konstant

grün

Für diesen Port ist eine aktive

Verknüpfung gewählt.

Grün

blinkend

Über den Port wird Datenverkehr

geleitet.

Aus An diesem Port besteht keine

aktive Verbindung.

1 2

DSS-100E-9P 5

DEUTSCH

Erweiterter Modus

Der DSS-100E-9P kann die Anforderungen an eine

lange Reichweite automatisch erkennen und den

Erweiterten Modus ohne manuelle Konguration

aktivieren.

P.S.: Die tatsächliche Übertragungsdistanz ist von der

Kabelqualität oder dem Design der angeschlossenen

IP-Kamera abhängig. Das Gerät kann bis zu 250 m

mit Cat5e über Ethernet-Kabel unterstützen, die

Übertragungsgeschwindigkeit kann jedoch auf 10

Mbit/s oder weniger sinken.

Hardware-Installation

Sicherheitshinweise für die Installa-

tion

Um eine sichere Installation und einen sicheren

Betrieb zugewährleisten, wird Folgendes empfohlen:

• Vergewissern Sie sich, dass das Netzteilkabel fest

in die Stromeingangsbuchse eingesteckt ist.

• Achten Sie darauf, dass eine korrekte

Wärmeableitung und eine ausreichende

Belüftung um den Switch gewährleistet sind.

• Installieren Sie den Switch an einem Ort, an dem

er keinen starken elektromagnetischen Quellen,

Vibrationen, Staub und direktem Sonnenlicht

ausgesetzt ist.

• Stellen Sie keine schweren Gegenstände auf den

Switch.

Erdung des Switch

In den folgenden Schritten wird das Anschließen des

Switch an eine Schutzerde erläutert:

1. Vergewissern Sie sich, dass das System

ausgeschaltet ist.

2. EntfernenSiedieErdungsschraube undplatzieren

Sie den Ringkabelschuh Nr. 8 an einem Ende

des Erdungskabels, oberhalb der Önung der

Erdungsschraube.

3. Setzen Sie die Erdungsschraube wieder in die

Önung für die Erdungsschraube ein.

4. Ziehen Sie die Erdungsschraube mithilfe eines

Schraubendrehers fest, um das Erdungskabel

am Switch zu befestigen. TECHNISCHER SUPPORT dlink.com/support

5. Bringen Sie den Ringkabelschuh am anderen

Ende des Erdungskabels an einer geeigneten

Erdungseinrichtung an.

6. Überprüfen Sie, dass die Verbindungen vom

Erdungsanschluss am Switch zur Erdungsquelle

sicher angebracht sind.

Stromversorgung des Switch

Schließen Sie den Switch, nachdem Sie ihn mit einem

kompatiblen UTP-Netzwerkkabel der Kategorie

5/6/7 mit dem Netzwerk verbunden haben, einfach

an eine Steckdose an, um ihn mit Strom zu versorgen.

DSS-100E-9P

FRANÇAIS

#Voyant

lumineux

État Description

PoE

(voyant de

droite)

Vert xe Leport fournit l'alimentation

au périphérique connecté

alimenté via PoE.

Vert

clignotant

Indique qu'un périphérique

alimenté par PoE est

connecté à ce port PoE, mais

le commutateur n'a pas

un budget d'alimentation

susant pour alimenter le

périphérique.

Désactivé Il n'existe pas de

périphérique alimenté via

PoE sur ce port.

Tableau 1: Présentation des voyants

Connecteurs de façade

Figure 2: Connecteurs de façade

# Interface Description

1Ports 1 - 8

Ports 10/100 Mbits/s compatibles

PoE, utilisés pour connecter des

périphériques Ethernet et des

périphériques alimentés via PoE.

2Port 9

Port Ethernet 10/100/1000 Mbps

pour les connexions de liaison

montante au NVR, au stockage

ou au commutateur principal.

Tableau 2: Description des connecteurs de façade

Connecteurs du panneau arrière

Figure 3: Connecteurs du panneau arrière

# Connecteur Description

Entrée

d'alimentation

Prise d'entrée pour l'adaptateur

secteur.

MISE À LA

TERRE DU

COMMUTATEUR

Vis utilisée pour xer un câble de

mise à la terre pour raccorder le

commutateur à la terre.

Tableau 3: Description des connecteurs du panneau

arrière

Avant de commencer

Ce guide d'installation rapide vous fournit des

instructions pas à pas pour la conguration de votre

commutateur de surveillance PoE 10/100 à 9 ports

DSS-100E-9P. Le modèle que vous avez acheté peut

légèrement diérer de celui illustré.

Contenu de la boîte

Cette boîte DSS-100E-9P doit comprendre les

éléments suivants:

• 1 x DSS-100E-9P

• 1 x cordon d'alimentation

• 1 x adaptateur d'alimentation

• 1 x Guide d'installation rapide

Si l'un des éléments ci-dessus est endommagé ou

manquant, contactez votre revendeur local D-Link.

Vue d'ensemble du matériel

Voyants lumineux

Figure 1: Voyants de la façade

#Voyant

lumineux

État Description

1Alimentation Vert xe Le commutateur est allumé.

Désactivé Le commutateur est éteint.

Link/ACT/

Speed

(Liaison/

Activité/

Vitesse)

(voyant de

gauche)

Vert xe Il existe une liaison active

négociée sur ce port.

Vert

clignotant

Ce port présente du trac.

Désactivé Il n'y a pas de liaison active

sur ce port.

1 2 3

1 2

DSS-100E-9P 7

FRANÇAIS

Mode Prolongateur

Le DSS-100E-9P peut détecter automatiquement

les exigences de longue portée et activer le mode

prolongateur sans conguration manuelle.

P.S. La distance de transmission réelle est aectée par

la qualité du câble ou la conception de la caméra IP

connectée. Le périphérique peut prendre en charge

une utilisation jusqu’à 250 m avec un câble Ethernet

supérieur à la catégorie Cat5e, mais la transmission

peut chuter à une vitesse de 10 Mbps ou moins.

Installation du matériel

Précautions d'installation

Pour une installation et une utilisation sûres du

commutateur,lespointssuivantssontrecommandés:

• Inspectez visuellement la prise d'alimentation CC

et assurez-vous qu'il est fermement connecté à

l'adaptateur secteur.

• Veillez à assurer une dissipation appropriée de

la chaleur et une bonne ventilation autour du

commutateur.

• Installez le commutateur dans un endroit exempt

de sources de champs électromagnétiques

intenses, de vibrations, de poussière et à l'abri

des rayons du soleil.

• Ne placez pas des objets lourds sur le

commutateur.

Mise à la terre du commutateur

Les étapes suivantes explique la procédure de

raccordement du commutateur à la terre en guise

de protection:

1. Vériez que le système est hors tension.

2. Retirez la vis de mise à la terre et placez l'anneau

de la cosse n°8 à une extrémité du câble de mise

à la terre, en haut de l'ouverture pour la vis de

mise à la terre.

3. Réinsérez la vis de mise à la terre dans l'ouverture

correspondante.

4. Utilisez un tournevis pour serrer la vis de mise à

la terre an de xer le câble de mise à la terre au

commutateur.

5. Fixez l'anneau de cosse de l'autre extrémité du

câble de mise à la terre à la source appropriée de

mise à la terre.

6. Vériezquelesraccordementsentreleconnecteur

de mise à la terre du commutateur et la source

de mise à la terre sont fermes.

Mise sous tension du commutateur

Après avoir connecté le commutateur au réseau à

l'aide d'un câble réseau compatible de catégorie

5/6/7 UTP, branchez simplement le commutateur

sur une prise de courant pour alimenter l'appareil.

SUPPORT TECHNIQUE dlink.com/support

DSS-100E-9P

ESPAÑOL

# LED Estado Descripción

3PoE

(Led rojo)

Verde

continuo

El puerto proporciona

alimentación al

dispositivo conectado y

alimentado por PoE.

Verde

intermitente

Indica que un dispositivo

alimentado por PoE

está conectado a este

puerto PoE, pero al

conmutador no le queda

una asignación eléctrica

suficiente como para

alimentar al dispositivo.

Des. No hay ningún

dispositivo alimentado

por PoE que esté

conectado a este puerto.

Tabla 1: Visión general de los LED

Conectores del panel frontal

Figura 2: Conectores del panel frontal

# Interfaz Descripción

1Puertos 1 a 8

Puertos con capacidad PoE de

10/100 Mbps, usados para la

conexión de dispositivos Ethernet y

dispositivos alimentados por PoE.

2Puerto 9

Puerto Ethernet 10/100/1000

Mbps para conexiones de enlace

ascendente a NVR, almacenamiento

o conmutador central.

Tabla 2: Descripción de los conectores delanteros

Conectores del panel posterior

Figura 3: Conectores del panel posterior

# Conector Descripción

Entrada de

alimentación

Toma de entrada para el adaptador de

alimentación.

TOMA DE

TIERRA DEL

CONMUTADOR

Tornillo que se usa para asegurar un

cable de toma de tierra para conectar

el conmutador a tierra.

Tabla 3: Descripción de los conectores traseros

Antes de empezar

Esta guía de instalación rápida le ofrece instrucciones

paso a paso para configurar el conmutador de

vigilancia PoE 10/100 de 9 puertos DSS-100E-

9P. El modelo que ha adquirido puede tener un

aspecto ligeramente diferente al mostrado en las

ilustraciones.

Contenido de la caja

La caja de este DSS-100E-9P debe incluir los

elementos siguientes:

• 1 DSS-100E-9P

• 1 cable de alimentación

• 1 adaptador de corriente

• 1 guía de instalación rápida

Si cualquiera de los artículos anteriores falta o está

dañado, póngase en contacto con su proveedor

local de D-Link.

Descripción general del hard-

ware

In- dicadores LED

Figura 1: LED del panel frontal

# LED Estado Descripción

1Alimentación

Verde

continuo

El conmutador está

encendido.

Des. El conmutador está

apagado.

Enlace/ACT./

Velocidad

(Led

izquierdo)

Verde

continuo

Hay un enlace activo

negociado en este

puerto.

Verde

intermitente

Hay tráco en el puerto.

Des. No hay ningún enlace

activo en este puerto.

1 2 3

1 2

DSS-100E-9P 9

ESPAÑOL

Modo extendido

El DSS-100E-9P puede detectar automáticamente

el requisito de largo alcance y activar el modo

extendido sin necesidad de conguración manual.

Nota. La distancia de transmisión real se verá

afectada por la calidad del cable o por el diseño de

la cámara IP conectada. El dispositivo puede admitir

una aplicación de hasta 250 m con Cat5e sobre el

cable Ethernet, pero la transmisión podría caer hasta

una velocidad de 10 Mbps o inferior.

Instalación del hardware

Precauciones durante la instalación

Para conseguir una instalación y funcionamiento

seguros del conmutador, se recomienda que haga

lo siguiente:

• Inspeccionevisualmentelaclavijadealimentación

CC y asegúrese de que esté totalmente asentada

en el adaptador de alimentación.

• Asegúrese de que existe una disipación correcta

del calor y ventilación adecuada alrededor del

conmutador.

• Instale el conmutador en un lugar en el que

no existan fuentes electromagnéticas intensas,

vibraciones, polvo ni luz solar directa.

• Nocoloqueobjetospesados sobreelconmutador.

Conexión a tierra del conmutador

En los pasos siguientes se explica el procedimiento

para conectar el conmutador a una toma de tierra

de protección:

1. Compruebe que el sistema está apagado.

2. Retire el tornillo de toma de tierra y coloque el

aro de orejeta del terminal n.º 8 en un extremo

del cable de tierra, en la parte superior de la

apertura del tornillo de tierra.

3. Inserte de nuevo el tornillo de conexión a tierra

en la abertura del tornillo de conexión a tierra.

4. Utilizando un destornillador, apriete el tornillo de

conexión a tierra para jar el cable de conexión

a tierra al conmutador.

5. Acople el aro de orejeta del terminal situado en

el otro extremo del cable de conexión a tierra a

una conexión a tierra adecuada. ASISTENCIA TÉCNICA dlink.com/support

6. Compruebe que las conexiones del conector

de tierra en el conmutador y en la fuente de

conexión a tierra están acopladas rmemente.

Encendido del conmutador

Después deconectar el conmutador a lared mediante

un cable de red compatible UTP de categoría 5/6/7,

solo tendrá que conectar el conmutador a una toma

de corriente para alimentar el dispositivo.

DSS-100E-9P

ITALIANO

# LED Stato Descrizione

3PoE

(Led destro)

Verde sso La porta fornisce

alimentazione al

dispositivo alimentato

da PoE collegato.

Verde

lampeggiante

Indica che un dispositivo

alimentato PoE è

connesso a questa porta

PoE, ma l'alimentazione

disponibile restante dello

switch è insuciente per

accendere il dispositivo.

O Nessun dispositivo PoE

connesso a questa porta.

Tabella 1: Panoramica LED

Connettori pannello frontale

Figura 2: Connettori pannello frontale

# Interfaccia Descrizione

1Porte 1 - 8

Porte basate su PoE 10/100 Mbps,

usate per la connessione di

dispositivi Ethernet e dispositivi

con alimentazione PoE.

2Porte 9

Porta Ethernet 10/100/1000 Mbps

per connessioni uplink a NVR,

archiviazione o switch core.

Tabella 2: Descrizione connettore anteriore

Connettori pannello posteriore

Figura 3: Connettori pannello posteriore

# Connettore Descrizione

Ingresso di

alimentazione

Jack di ingresso per l'adattatore di

alimentazione.

2SWITCH GND Vite usata per ssare un lo di messa a

terra e collegare l'interruttore a terra.

Tabella 3: Descrizione connettore posteriore

Prima di iniziare

In questa Guida per l'installazione rapida sono

riportate istruzioni dettagliate per congurare lo

switch DSS-100E-9P 9-port 10/100 PoE Surveillance.

Il modello acquistato potrebbe essere leggermente

diverso da quello ragurato nelle illustrazioni.

Contenuto della confezione

Questo DSS-100E-9P pacchetto deve includere i

seguenti elementi:

• 1 x DSS-100E-9P

• 1 x cavo di alimentazione

• 1 x Adattatore alimentazione

• 1 x Guida di installazione rapide

Se uno o più degli articoli sopra elencati risultano

danneggiati o mancanti, contattare il rivenditore

D-Link locale.

Panoramica hardware

Indicatori LED

Figura 1: LED del pannello frontale

# LED Stato Descrizione

1Accensione Verde sso Lo switch è acceso.

O Lo switch è spento.

Link/ACT/

Speed

(Led

sinistro)

Verde sso In questa porta è presente

un collegamento attivo

negoziato.

Verde

lampeggiante

Traco sulla porta.

O Nessun link attivo su

questa porta.

1 2 3

1 2

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels D-Link Changer

D-Link

D-Link DES-1026G/E1A Manuel utilisateur

D-Link

D-Link xStack DGS-3427 Manuel utilisateur

D-Link

D-Link xStack DGS-3420 Series Manuel utilisateur

D-Link

D-Link DQS-5000-32S Manuel utilisateur

D-Link

D-Link 1008F - DES Switch Manuel utilisateur

D-Link

D-Link H4SMK - DSB Hub Manuel utilisateur

D-Link

D-Link DGS-3100 SERIES Manuel utilisateur

D-Link

D-Link DES-2110 Manuel utilisateur

D-Link

D-Link DXS-3600 Series Manuel utilisateur

D-Link

D-Link DGS-1250 Series Manuel utilisateur

D-Link

D-Link DGS-1510-28XMP Manuel utilisateur

D-Link

D-Link xStack DWS-3200 Series Manuel utilisateur

D-Link

D-Link DGS-3000 series Manuel

D-Link

D-Link DXS-3600-32S Manuel utilisateur

D-Link

D-Link DGS-1100-10MP Manuel utilisateur

D-Link

D-Link DE-816TP - Hub 16Port 10MBs 16RJ45 1BNC 1A Ui... Manuel utilisateur

D-Link

D-Link DUB-M530 Manuel utilisateur

D-Link

D-Link DES-815 Manuel utilisateur

D-Link

D-Link xStack DGS-3420-28SC Manuel utilisateur

D-Link

D-Link KVM-410 - Single Port KVM Switch Manuel utilisateur

D-Link

D-Link DGS-1005D - Switch Manuel utilisateur

D-Link

D-Link DES-1008PA Manuel utilisateur

D-Link

D-Link DGS-3208F Manuel utilisateur

D-Link

D-Link DU-H7 Manuel utilisateur

Manuels Changer populaires d'autres marques

URC

URC Total Control MFS-8 Manuel utilisateur

Azbil

Azbil HPQ-D11 Manuel utilisateur

Sony

Sony DFS-900M Manuel utilisateur

SICK

SICK i17S Manuel utilisateur

F&F

F&F SZR-277 Manuel utilisateur

Shure

Shure UAMS/BK Manuel utilisateur

Dräger

Dräger X-zone Switch Off Manuel utilisateur

Asco

Asco Joucomatic 349 Series Manuel utilisateur

BT Mini Hub Manuel utilisateur

Johnson Controls

Johnson Controls FS80-C Manuel utilisateur

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manuel utilisateur

MicroNet

MicroNet SP1200A Manuel utilisateur

Ruijie

Ruijie RG-PF2920 Series Manuel d'installation et d'exploitation

Altinex

Altinex DA1914SX Manuel utilisateur

MiLAN

MiLAN MIL-SM2401M Manuel utilisateur

RJM

RJM MASTERMIND PBC/6X Manuel utilisateur

Atlas

Atlas MMK-KVM8 Manuel utilisateur

Cabletron Systems

Cabletron Systems GIGAswitch GSR-16 Manuel utilisateur
