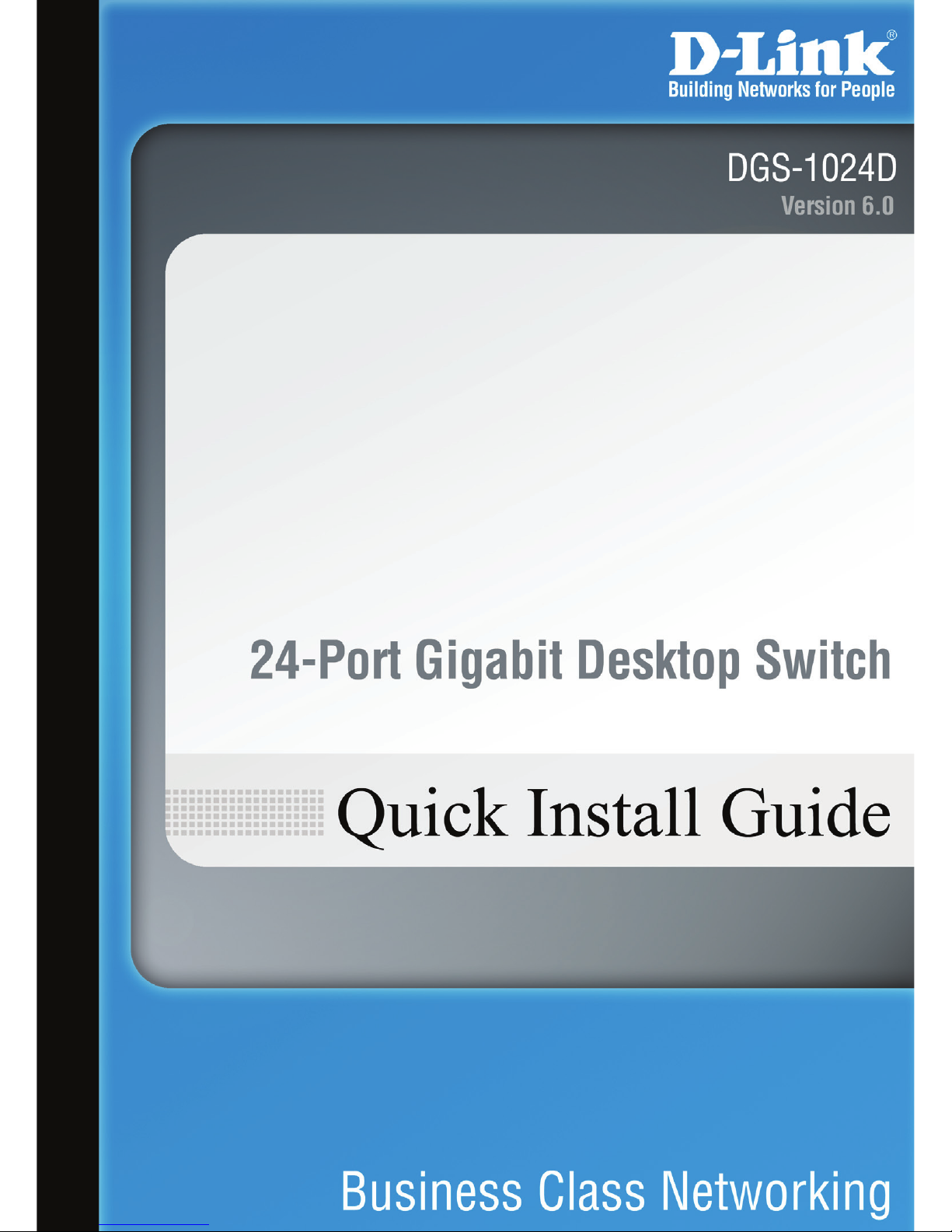

2D-Link DGS-1024D Quick Install Guide

Package Contents

If any of the above items are missing, please contact your reseller.

• DGS-1024D 24-Port Gigabit Desktop Switch

• Power Cord

• Rack Mounting Kit

• Quick Install Guide

The setup of the Switch can be performed using the following steps:

• Visually inspect the power jack and make sure that it is fully secured to the

power cord.

• Do not cover the ventilation holes on the sides of the Switch, and make sure

there is adequate ventilation around it.

• Do not place heavy objects on the switch.

• Place the Switch in a cool and dry environment.

Before You Begin

Connecting the Switch

Step 1

Plug the supplied power cord into the Switch and the other end into a power

outlet, power strip, or surge protector (recommended). Verify the Power indicator

is lit on the Switch.

Step 2

Connect one end of an Ethernet cable in the device you want to connect to the

Switch and the other end into one of the Ethernet ports on the Switch. Check

the Link lights (LEDs) on both the Switch and the device to verify that the cable

is good and that there is a valid connection.

Introduction

Get the blazing speed of Gigabit Ethernet with the D-Link® DGS-1024D, a 24-Port

Gigabit Switch that delivers power, performance, and reliability in one cost-eective,

space-saving design. Increase the speed of your network server and backbone

connection, or make Gigabit to the desktop a reality.

3 D-Link DGS-1024D Quick Install Guide

Link/Act/Speed (1-24) - This LED indicator light is green when the port is

successfully connected to a 1000Mbps device and will blink as data is transmitted

or received. This LED indicator light is amber when the port is successfully

connected to a 10/100Mbps device and will blink as data is transmitted or

received.

Power Indicator - This green indicator light is on when the Switch is receiving

power; otherwise, it is o.

LEDs

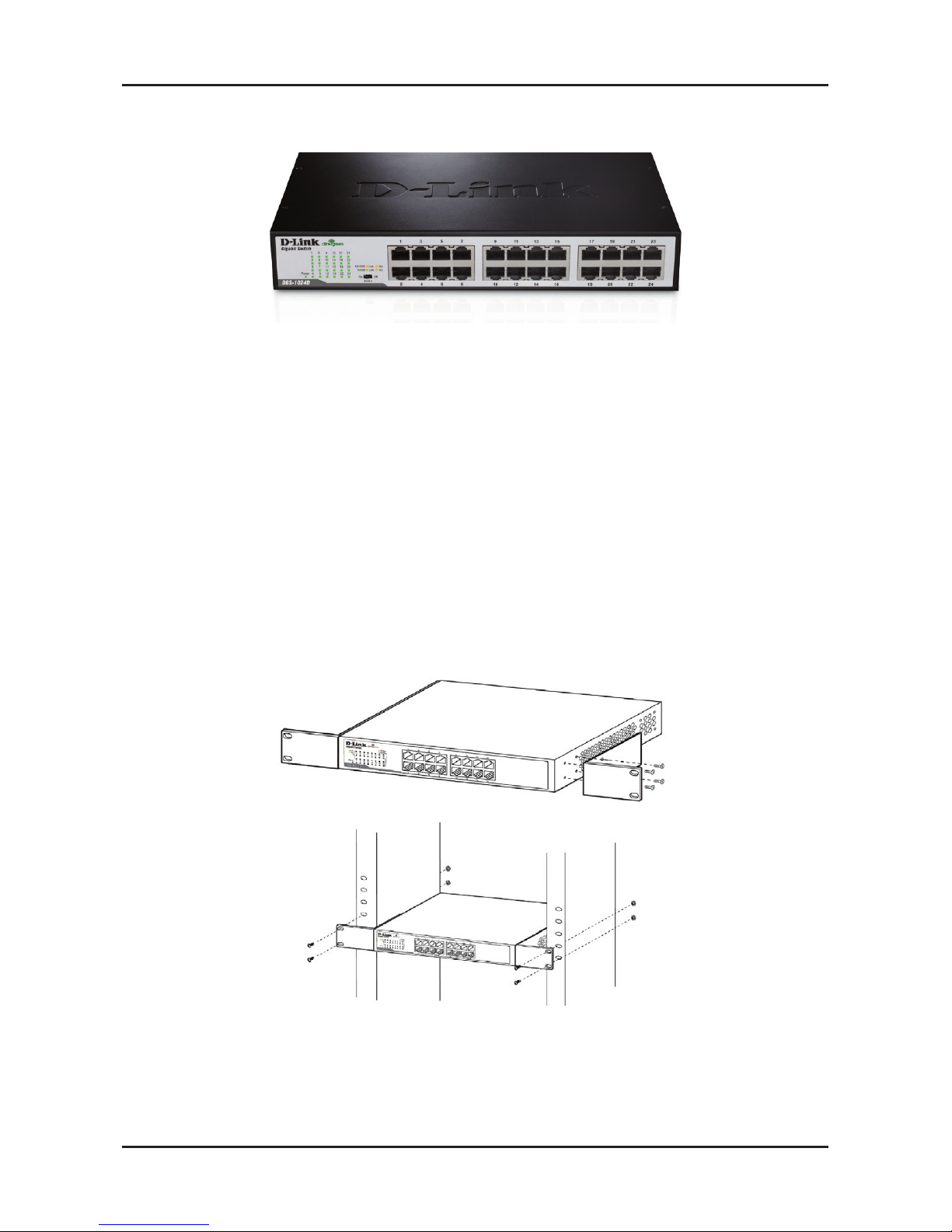

The DGS-1024D can easily be mounted on a rack. Two mounting ears are

provided for this purpose. Make sure that the front panel is exposed in order to

view the LEDs. Please refer to the following illustrations:

Mount on a Rack

1. Attach the ears to each side of the switch, using the screw-holes located on

the side of the device.

2. Firmly attach the ears to the rack as shown. Please follow the usual safety

precautions for rack-mountable products.

4D-Link DGS-1024D Quick Install Guide

Version 6.0

July 6, 2012

6GS1024D2L02G

or its subsidiaries. Other trademarks are the property of their respective owners. Product specications, size and

shape are subject to change without notice, and actual product appearance may dier from that depicted on

the packaging. Visit dlink.com (US) or dlink.ca (Canada) for more details.

Technical Support

Having trouble installing your new product? D-Link’s website contains the latest

user documentation and software updates for D-Link products. U.S. and Canadian

customers can contact D-Link Technical Support through our website or by phone.

United States

Telephone: (877) 354-6555

Internet: http://support.dlink.com

Canada

Telephone: (877) 354-6560

Internet: http://support.dlink.ca

D-Link Green Technology implements special power-saving features under speeds

of 1000Mbps that detect cable length and link status, and will adjust power usage

accordingly. Green Technology saves energy in two specic ways:

1. If there is no link on a port (when there is no connection or the device

connected is turned o) the port(s) will enter a “sleep mode” which will

drastically reduce the amount of power used.

2. D-Link Green Technology detects the length of connected Ethernet cable and

adjusts power usage accordingly without aecting performance. This way, a

port connected to a 20m or under cable only uses as much power as it needs,

instead of using full power, which is only needed for 100m cables.

This product is IEEE 802.3az Energy Eciency Ethernet compliant. The IEEE 802.3az

EEE standard denes mechanisms and protocols intended to reduce the energy

consumption of network links during periods of low utilization, by transitioning

interfaces into a low-power state without interrupting the network connection.

Both connected devices must support 802.3az EEE for power saving support. If the

connected device does not support 802.3az EEE, the switch will default to D-Link’s

Green Technology of power saving.

D-Link Green Technology

6Guide d’installation rapide du DGS-1024D D-Link

Contenu de la boîte

Contactez votre revendeur s'il manque l'un des éléments ci-dessus.

Vous pouvez congurer le commutateur en suivant les étapes suivantes:

• Inspectez visuellement la prise d'alimentation et assurez-vous qu'elle soit

fermement connectée au cordon d'alimentation.

• Ne couvrez pas les trous de ventilation sur les côtés du commutateur et

assurez-vous qu'il se trouve dans une zone correctement aérée.

• Ne placez pas des objets lourds sur le commutateur.

• Placez le commutateur dans un environnement frais et sec.

Avant de commencer

Connexion du commutateur

Étape1

Branchez une extrémité du cordon d'alimentation joint dans le commutateur

et l'autre, dans une prise électrique, un bloc multiprise ou un parasurtenseur

(recommandé). Vériez que le voyant d'alimentation est allumé sur le

commutateur.

Étape2

Connectez une extrémité d'un câble Ethernet dans le périphérique que vous

voulez connecter au commutateur et l'autre, dans l'un des ports Ethernet

du commutateur. Contrôlez les voyants de connexion du commutateur et du

périphérique pour vous assurer que le câble est en bon état et qu'une connexion

est établie.

Introduction

Protez de la vitesse impressionnante de l'Ethernet Gigabit grâce au DGS-1024D

D-Link®, un commutateur Gigabit à 24 ports qui ore puissance, performance et

abilité dans un boîtier compact et rentable. Augmentez la vitesse de votre serveur

réseau et de votre connexion au réseau fédérateur ou équipez votre ordinateur de

bureau avec le Gigabit.

• Commutateur Gigabit pour ordinateur de bureau 24 ports DGS-1024D

• Un cordon d’alimentation électrique

• Un kit de montage en bâti

• Guide d’installation Rapide

7 Guide d’installation rapide du DGS-1024D D-Link

Liaison/Transmission-réception/Vitesse (1-24) - Ce voyant s'allume en vert

lorsque le port est connecté à un périphérique 1000Mbits/s et clignote lorsque

des données sont envoyées ou reçues. Il est orange lorsque le port est connecté

à un périphérique 10/100 Mbits/s et clignote lorsque des données sont

envoyées ou reçues.

Voyant d'alimentation - Ce voyant vert s'allume lorsque le commutateur reçoit du

courant. Sinon il reste éteint.

Voyants lumineux

Le DGS-1024D s'installe facilement sur un bâti. Deux oreilles de montage sont

fournies à cet eet. Faites en sorte que la façade soit bien en vue an que les

voyants lumineux soient visibles. Consultez les illustrations suivantes:

Installation sur un bâti

1. Fixez les oreilles de chaque côté du commutateur à l'aide des trous de vis

situés sur le côté du périphérique.

2. Serrez fermement les oreilles sur le bâti, comme illustré. Veuillez suivre les

précautions de sécurité usuelles applicables aux produits pouvant être montés

en bâti.

8Guide d’installation rapide du DGS-1024D D-Link

Version 6.0

6 Juillet 2012

6GS1024D2L02G

Corporation ou de ses liales. Les autres marques commerciales appartiennent à leurs propriétaires respectifs.

Les caractéristiques du produit, sa taille et sa forme sont susceptibles d'être modiées sans préavis et

l'apparence réelle du produit peut diérer de celle illustrée sur l'emballage. Visitez le site dlink.com (États-Unis)

ou dlink.ca (Canada) pour plus d'informations.

Assistance technique

Vous avez des dicultés à installer votre nouveau produit? Le site Web de D-Link contient la

toute dernière documentation utilisateur et les mises à jour logicielles des produits D-Link. Les

clients américains et canadiens peuvent contacter l'assistance technique de D-Link par le biais

de notre site Web ou par téléphone.

États-Unis

Téléphone: (877) 354-6555

Internet : http://support.dlink.com

Canada

Téléphone: (877) 354-6560

Internet : http://support.dlink.ca

La technologie D-Link Green met en œuvre des fonctionnalités spéciales d'économie d'énergie

en deçà de 1000Mbits/s, qui détectent la longueur du câble et l'état de la liaison et ajustent la

consommation d'énergie en conséquence. Cette technologie économise de l'énergie de deux

façons bien précises:

1. S'il n'y a pas de liaison sur un port (lorsqu'il n'y a pas de connexion ou que le

périphérique connecté est éteint), le ou les ports entrent en mode veille, ce qui diminue

considérablement l'énergie consommée.

2. La technologie D-Link Green détecte la longueur du câble Ethernet connecté et ajuste

la consommation d'énergie en conséquence, sans réduction des performances. De

cette façon, un port connecté à un câble de 20m (ou moins) consomme juste l'énergie

nécessaire au lieu de consommer le maximum d'énergie, nécessaire uniquement pour

les câbles de 100m.

Ce produit est IEEE 802.3az ecacité énergétique Ethernet conforme. L’IEEE 802.3az EEE la

norme dénit des mécanismes et des protocoles destinés à réduire la consommation d’énergie

des liens du réseau pendant les périodes d’utilisation basee, par la transition des interfaces

dans un état de faible puissance sans interrompre la connexion réseau. Les deux appareils

connectés doit soutenir 802.3az EEE pour soutenir l’économie d’énergie. Si le périphérique

connecté ne prend pas en charge 802.3az EEE, le commutateur fonctionne en mode par défaut

en utilisant la technologie D-Link Green Ethernet.

Technologie D-Link Green
