Краткое руководство по установке

DES-1024D

Неуправляемый коммутатор с 24 портами 10/100Base-TX,

функцией энергосбережения и поддержкой QoS

Quick Installation Guide

Unmanaged 24 Port 10/100Base-TX Switch

РУССКИЙ

ПРАВИЛА И УСЛОВИЯ БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ

Внимательно прочитайте данный раздел перед установкой и подключением

устройства. Убедитесь, что устройство и кабели не имеют механических повреждений.

Устройство должно быть использовано только по назначению, в соответствии с

кратким руководством по установке.

Устройство предназначено для эксплуатации в сухом, чистом, не запыленном

и хорошо проветриваемом помещении с нормальной влажностью, в стороне от

мощных источников тепла. Не используйте его на улице и в местах с повышенной

влажностью. Не размещайте на устройстве посторонние предметы. Вентиляционные

отверстия устройства должны быть открыты. Температура окружающей среды в

непосредственной близости от устройства и внутри его корпуса должна быть в

пределах от 0 до +40 °С.

Электропитание должно соответствовать параметрам электропитания, указанным в

технических характеристиках устройства.

Не вскрывайте корпус устройства! Перед очисткой устройства от загрязнений и пыли

отключите питание устройства. Удаляйте пыль с помощью влажной салфетки. Не

используйте жидкие/аэрозольные очистители или магнитные/статические устройства

для очистки. Избегайте попадания влаги в устройство.

Устройство должно также быть заземлено, если это предусмотрено конструкцией

корпуса или вилки на кабеле питания.

Срок службы устройства - 2 года.

Гарантийный период исчисляется c момента приобретения устройства у

официального дилера на территории России и стран СНГ и составляет

один год.

Вне зависимости от даты продажи гарантийный срок не может превышать

2 года с даты производства изделия, которая определяется по 6 (год) и

7 (месяц) цифрам серийного номера, указанного на наклейке с техническими

данными.

Год: 9 - 2009, A - 2010, B - 2011, С - 2012, D - 2013, E - 2014, F - 2015,

G - 2016, H - 2017, I - 2018.

Месяц: 1 - январь, 2 - февраль, ..., 9 - сентябрь, A - октябрь, B - ноябрь,

С - декабрь.

PУCCКИЙ

Шаг 1 – Распаковка

Откройте коробку и аккуратно распакуйте ее содержимое.

Проверьте по списку наличие всех компонентов и

убедитесь, что они не повреждены. Если что-либо

отсутствует или есть повреждения, обратитесь к

Вашему поставщику. Помните, что приобретенная Вами

- Коммутатор DES-1024D

- 2 кронштейна для установки в 19-дюймовую стойку

- Кабель питания

- Фиксатор для кабеля питания

- Комплект для монтажа

- Краткое руководство по установке

- Гарантийный талон

Шаг 2 – Установка

коммутатора

Для безопасной установки и эксплуатации

коммутатора рекомендуется следующее:

• Осмотрите кабель питания переменного тока и убедитесь

в безопасности его подключения к соответствующему

разъему на задней панели коммутатора.

•

Убедитесь в наличии пространства для рассеивания

тепла и вентиляции вокруг коммутатора.

• Не размещайте тяжелые предметы на

поверхности коммутатора.

Установка на стол или поверхность

При установке коммутатора на стол или какую-либо

поверхность необходимо прикрепить входящие в

комплект поставки резиновые ножки к нижней панели

коммутатора, расположив их по углам. Обеспечьте

достаточное пространство для вентиляции между

устройством и объектами вокруг него.

Рисунок 1. Крепление резиновых ножек

модель может незначительно отличаться от

изображенной в данном руководстве.

- 4 резиновые ножки

Установка фиксатора для кабеля

питания

Для предотвращения случайного отключения кабеля

питания рекомендуется установить фиксатор.

1. Установите стяжку замком вниз в отверстие,

расположенное под разъемом питания.

Рисунок 2-1. Установка кабельной стяжки на

коммутатор

2. Подключите кабель питания к коммутатору.

Рисунок 2-2. Подключение кабеля питания к

коммутатору

3. Наденьте зажим на стяжку и сместите его в сторону

разъема питания.

Рисунок 2-3. Установка зажима на стяжку

4. Оберните ленту зажима вокруг кабеля питания и

вставьте ее в фиксирующий замок.

Рисунок 2-4. Фиксация кабеля питания

Установка в стойку

Коммутатор может быть установлен в 19-дюймовую

стойку EIA, которая, как правило, размещается в

серверной комнате вместе с другим оборудованием.

Прикрепите кронштейны к боковым панелям

коммутатора и зафиксируйте их с помощью входящих

в комплект поставки винтов.

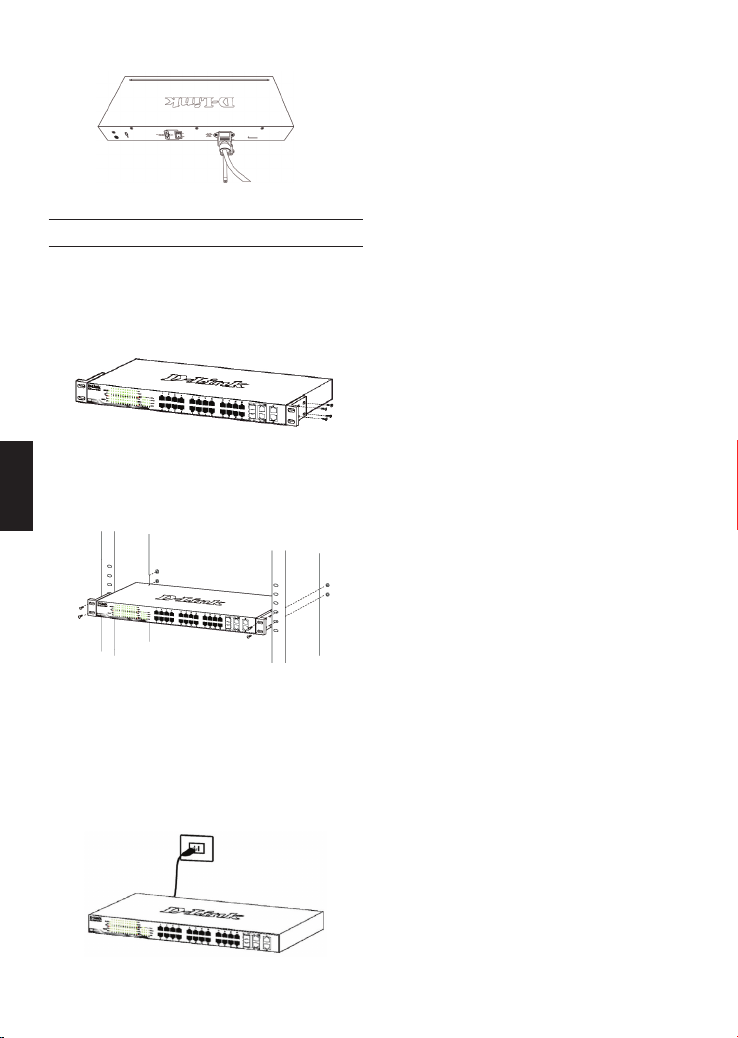

Рисунок 3. Крепление кронштейнов

Установите коммутатор в стойку и закрепите его с

помощью винтов, входящих в комплект поставки стойки.

Рисунок 4. Установка коммутатора в стойку

Шаг 3 – Подключение кабеля

питания переменного тока

Подключите кабель питания переменного тока к

соответствующему разъему на задней панели

коммутатора и к электрической розетке (желательно

с заземлением и защитой от статического электричества).

Рисунок 5. Подключение коммутатора к

5. Затяните ленту зажима для надежной фиксации

кабеля питания.

Рисунок 2-5. Фиксация кабеля питания

PУCCКИЙ

электрической розетке

Дополнительная информация

Для получения дополнительной информации об

устройстве посетите Web-сайт http://www.dl i nk.ru.

PУCCКИЙ

Интерфейсы

24 порта 10/100Base-TX

Индикаторы

Power

Link/Acti vity (на порт)

Стандарты и функции

IEEE 802.3 10Base-T

IEEE 802.3u 100Base-TX

Управление потоком IEEE 802. 3x

Автоматическое определение MDI/MDIX на всех портах

Автоматическое согласование скорости и режима дуплекса

IEEE 802.3az Energy Effi ci ent Ethernet

IEEE 802.1p QoS (4 очереди)

Поддержка режима полу-/полного дуплекса для скорости

10/100 Мбит/с

Размеры (Д x Ш x В)

282 x 150 x 44 мм

Питание

От 100 до 240 В переменного тока, 50/60 Гц

Потребляемая мощность

В режиме ожидания: 1,17 Вт

Рабочая температура

От 0 до 40 C

Температура хранения

От -10 до 70 C

Влажность при эксплуатации

От 0% до 95% без конденсата

Сертификаты

CE, FCC, ICES-003, BSMI, RCM, CCC, VCCI, cUL,

MTBF (часы)

810 880

Тепловыделение

9,5536 BTU/ч

Система вентиляции

Пассивная

Вес

1,14 кг

Влажность при хранении

От 0% до 95% без конденсата

Технические характеристики

Производительность

Коммутационная матрица: 4,8 Гбит/с

Метод коммутации: Store-and-forward

Макс. скорость перенаправления 64-байтных пакетов:

3,57 Mpps

Размер таблицы MAC-адресов: 8K записей

Изучение MAC-адресов: Автоматическое обновление

Буфер пакетов: 256 КБ

Jumbo-фрейм: 2 КБ

Максимальная: 2,8 Вт

CB, LVD

ТЕХНИЧЕСКАЯ ПОДДЕРЖКА

ОФИСЫ

Обновления программного обеспечения и документация доступны на Интернет-сайте D-Link.

D-Link предоставляет бесплатную поддержку для клиентов в течение гарантийного срока.

Клиенты могут обратиться в группу технической поддержки D-Link по телефону или через

Интернет.

Техническая поддержка компании D-Link работает в круглосуточном режиме ежедневно,

кроме официальных праздничных дней. Звонок бесплатный по всей России.

Техническая поддержка D-Link:

8-800-700-5465

Техническая поддержка через Интернет:

http://www.dlink.ru

e-mail: [email protected]

Уполномоченный представитель, импортер:

ООО “Д-Линк Трейд”

390043, г. Рязань, пр. Шабулина, д.16

Россия

Москва, Графский переулок, 14

Тел. : +7 (495) 744-00-99

E-mail: [email protected]

Україна

Київ, вул. Межигірська, 87-А

Тел.: +38 (044) 545-64-40

E-mail: [email protected]

Moldova

Chisinau; str.C.Negruzzi-8

Tel: +373 (22) 80-81-07

E-mail:[email protected]

Беларусь

Мінск, пр-т Незалежнасці, 169

Тэл.: +375 (17) 218-13-65

E-mail: [email protected]

Қазақстан

Алматы, Құрманғазы к-cі,143 үй

Тел.: +7 (727) 378-55-90

E-mail: [email protected]

Հայաստան

Երևան, Դավթաշեն 3-րդ

թաղամաս, 23/5

Հեռ.՝ +374 (10) 39-86-67

Էլ. փոստ՝ [email protected]

Latvija

Rīga, Lielirbes iela 27

Tel.: +371 (6) 761-87-03

E-mail: [email protected]

Lietuva

Vilnius, Žirmūnų 139-303

Tel.: +370 (5) 236-36-29

E-mail: [email protected]

Eesti

E-mail: [email protected]

Türkiye

Uphill Towers Residence A/99

Ataşehir /ISTANBUL

Tel: +90 (216) 492-99-99

Email: [email protected]

לארשי

20 םימישגמה 'חר

ןולטמ תירק

הווקת חתפ

072-2575555

[email protected]

Тел.: +7 (4912) 503-505

Изготовитель:

Д-Линк Корпорейшн, 114, Тайвань, Тайпей, Нэйху Дистрикт, Шинху 3-Роуд, N 289

РУССКИЙ

Step 1 – Unpacking

Open the shipping carton and carefully unpack its

contents. Pl ease consul t the packi ng l ist to make

sure al l i tems are present and undamaged. If any

item i s missi ng or damaged, please contact your

local D-Link reseller for replacement.

- DES-1024D swi tch

- 2 rack mounti ng brackets

- Power cord

- Power cord retainer

- 4 rubber feet

- Qui ck instal l ation guide

- Warranty card

Step 2 – Switch Installation

For safe switch installation and operation, it is

recommended that you:

• Visually inspect the power cord to see that it is secured

fully to the AC power connector.

• Make sure that there is proper heat dissipation and

adequate ventilation around the switch.

• Do not place heavy objects on the switch

Desktop or Shelf Installation

When installing the switch on a desktop or shelf, the

rubber feet included with the device must be attached

on the bottom at each corner of the device’s base. Allow

enough ventilation space between the device and the

objects around it.

Figure 1. Attaching the rubber feet

ENGLISH

Installing Power Cord Retainer

To prevent accidental removal of the AC power cord, it is

recommended to install the power cord retainer together

with the power cord.

1. With the rough side facing down, insert the Tie Wrap

into the hole below the power socket.

Figure 2-1. Insert Tie Wrap to the Switch

2. Plug the AC power cord into the power socket of the

Switch.

Figure 2-2. Connect the power cord to the Switch

3. Slide the Retainer through the Tie Wrap until the end

of the cord.

Figure 2-3. Slide the Retainer through the Tie Wrap

4. Circle the tie of the Retainer around the power cord

and into the locker of the Retainer.

Figure 2-4. Circle around the power cord

- An accessory kit

ENGLISH

5. Fasten the tie of the Retainer until the power cord is

secured.

Figure 2-5. Secure the power cord

Rack Installation

The switch can be mounted in an EIA standard size

19-inch rack, which can be placed in a wiring closet with

other equipment. To install, attach the mounting brackets

to the switch’s side panels (one on each side) and

secure them with the screws provided.

Figure 3. Attaching the mounting brackets

Then, use the screws provided with the equipment rack

to mount the switch in the rack.

Figure 4. Installing the switch in a standard-sized

equipment rack

Step 3 – Plugging in the AC

Power Cord

You can now connect the AC power cord into the rear of

the switch and to an electrical outlet (preferably one that

is grounded and surge protected).

Figure 5. Plugging the switch into an outlet

Additional Information

To find out more about D-Link products or marketing

information, please visit the website http://www.dlink.com.

Autres manuels pour DES-1024D

Table des matières

Autres manuels D-Link Changer

D-Link

D-Link DUB-H7 - Hub - USB Manuel utilisateur

D-Link

D-Link 48-Port 10/100Mbps Web-Smart Switch with 4-Port 10/100/1000Base-T and 2-Port Combo SFP... Manuel utilisateur

D-Link

D-Link SmartPro DGS-1500-20 Manuel utilisateur

D-Link

D-Link xStack DGS-3420 Series Guide de configuration

D-Link

D-Link DGS-1216T - Switch Manuel utilisateur

D-Link

D-Link DES-1210/ME Series Manuel utilisateur

D-Link

D-Link xStack DGS-3612G series Manuel utilisateur

D-Link

D-Link DGS-3700 Series Manuel utilisateur

D-Link

D-Link DGS-1026MP Manuel utilisateur

D-Link

D-Link DGS-1250 Series Manuel

D-Link

D-Link DES-3326 Manuel utilisateur

D-Link

D-Link DGS-1216T - Switch Manuel utilisateur

D-Link

D-Link DES-3226 Manuel utilisateur

D-Link

D-Link DGS-1210-52/FL Manuel utilisateur

D-Link

D-Link DMS-1250 Series Manuel

D-Link

D-Link DSS-100E-6P Manuel utilisateur

D-Link

D-Link DGS-1008D - Switch Manuel utilisateur

D-Link

D-Link DKVM-2K Manuel utilisateur

D-Link

D-Link 1008F - DES Switch Manuel utilisateur

D-Link

D-Link DQS-5000-54SQ28 Manuel utilisateur

D-Link

D-Link DKVM-4K - KVM Switch Manuel utilisateur

D-Link

D-Link DGS-1016T Manuel utilisateur

D-Link

D-Link DES-3028 Manuel utilisateur

D-Link

D-Link DSB-650TX Manuel utilisateur

Manuels Changer populaires d'autres marques

URC

URC Total Control MFS-8 Manuel utilisateur

Azbil

Azbil HPQ-D11 Manuel utilisateur

Sony

Sony DFS-900M Manuel utilisateur

SICK

SICK i17S Manuel utilisateur

F&F

F&F SZR-277 Manuel utilisateur

Shure

Shure UAMS/BK Manuel utilisateur

Dräger

Dräger X-zone Switch Off Manuel utilisateur

Asco

Asco Joucomatic 349 Series Manuel utilisateur

BT Mini Hub Manuel utilisateur

Johnson Controls

Johnson Controls FS80-C Manuel utilisateur

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manuel utilisateur

MicroNet

MicroNet SP1200A Manuel utilisateur

Ruijie

Ruijie RG-PF2920 Series Manuel d'installation et d'exploitation

Altinex

Altinex DA1914SX Manuel utilisateur

MiLAN

MiLAN MIL-SM2401M Manuel utilisateur

RJM

RJM MASTERMIND PBC/6X Manuel utilisateur

Atlas

Atlas MMK-KVM8 Manuel utilisateur

Cabletron Systems

Cabletron Systems GIGAswitch GSR-16 Manuel utilisateur
