D-Link DES-1005D Manuel utilisateur

Introduction

This Quick Installation Guide gives step-by-step instructions for setting up the D-

Link DES-1005D 10/100M Fast Ethernet Switch. The model you have purchased

may appear slightly different from those shown in the illustrations. For more

detailed information about the switch, its components, making network connections

and technical specifications, please refer to the User’s Guide included you’re your

switch.

Unpacking

UnpackingUnpacking

Unpacking

Please make sure the following items are present and undamaged.

Physical Installation

Physical Installation Physical Installation

Physical Installation

Attaching the Rubber Feet

For desktop installation, please take time now to attach the included rubber feet to

the base of the switch

Mounting Switch on Wall

The DES-1005D can be mounted on a wall.

Two mounting slots are provided on the bottom side of the hub for this purpose.

Make sure that the front panel is exposed to allow you to view the LEDs while the

unit is on.

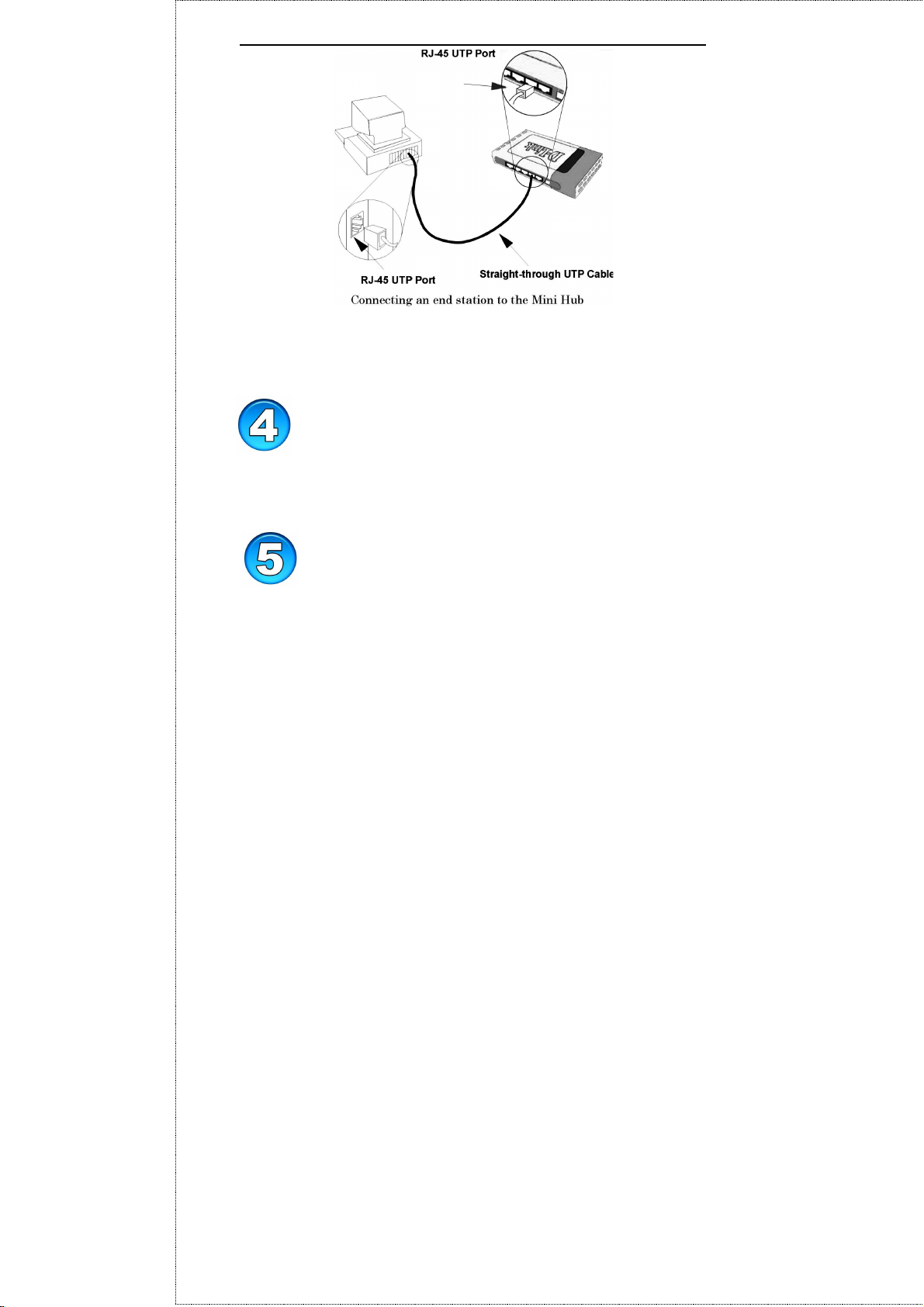

PC to DES

PC to DESPC to DES

PC to DES-

-1005D

1005D1005D

1005D

A PC can be connected to the Switch via a two-pair Category 3,4, or5 UTP/STP

straight-through cable. For 100Mbps operation Category 5 must be used. The PC

(equipped with a RJ-45 10Mb Ethernet or 100Mb Fast Ethernet NIC) should be

connected to any of the 5 ports (1 - 5) for the DES-1005D.

The LED indicators for PC connection are dependent on the LAN card capabilities.

If the LED indicators do not light after making a proper connection, check the PC

LAN card, the cable, the Switch conditions and connections.

Hub

HubHub

Hub to DES

to DES to DES

to DES-

-1005D

1005D1005D

1005D

A hub (10 or 100BASE-TX) can be connected to the Switch via a two-pair Category

3, 4, or 5 UTP/STP straight cable. For 100Mbps operation a Category 5 cable

must be used. The connection is accomplished from any port of the hub to any

port of the Switch.

DES

DESDES

DES-

-1005D to switch

1005D to switch1005D to switch

1005D to switch

The Switch can be connected to another switch or other devices (routers, bridges,

etc.) via a two-pair Category 3, 4, 5 UTP/STP straight or crossover cable. A Cate-

gory 5 cable must be used for 100Mbps operation. The connection can be done

from any (MDI-X) port of the Switch (Switch A) to any of the 10Mbps, 100Mbps

(MDI-X) port of the other switch (switch B) or other devices.

Additional Information

If you are encountering problems setting up your network, please refer to the User’s

Guide that came with the switch. It contains many more rules, charts, explanations

and examples to help you get your network up and running.

Additional help is available online at http://www.dlink.com in the United States, at

http://www.dlink.co.uk in the United Kingdom, or through our offices listed at the

back of the User’s Guide.

Einführung

Diese Kurzanleitung für die Installation enthält Hinweise zur Inbetriebnahme des

10/100 MBit/s Fast Ethernet Switch DES-1005D von D-Link. Das von Ihnen erwor-

bene Modell kann im äußeren Erscheinungsbild von den in den Illustrationen

abgebildeten Modellen abweichen. Weitere Informationen zum Switch, seinen

Komponenten, zur Herstellung von Netzwerkverbindungen und zu technischen

Daten finden Sie im Benutzerhandbuch.

Auspacken

AuspackenAuspacken

Auspacken

Vergewissern Sie sich, dass die folgenden Gegenstände vorhanden und unbe-

schädigt sind:

erät aufstellen

erät aufstellenerät aufstellen

erät aufstellen

Gummifüße anbringen

Falls Sie das Gerät auf einer ebenen Fläche aufstellen, sollten Sie die Gummifüße

am Gerät befestigen.

Wandmontage

Der DES-1005D ist auch zur Wandmontage geeignet. Dazu befinden sich an der

Unterseite des Geräts zwei Montageschlitze. Achten Sie darauf, dass die Vorder-

seite des Geräts sichtbar bleibt, damit die LED-Anzeigen abgelesen werden

können.

PC an DES

PC an DESPC an DES

PC an DES-

-1005D

1005D1005D

1005D

Ein PC kann über ein zweipaariges, ungekreuztes UTP/STP-Kabel der Kategorien

3, 4 oder 5 mit dem Switch verbunden werden. Für einen Betrieb mit 100 MBit/s

muss ein Kabel der Kategorie 5 verwendet werden. Der PC (ausgestattet mit einer

RJ-45 10 MBit/s Ethernet- bzw. 100 MBit/s Fast-Ethernet-Netzwerkkarte) sollte mit

einem der 5 Anschlüsse (1 - 5) verbunden werden (DES-1005D ).

Der Status der LED-Anzeigen für die PC-Verbindung hängt von den technischen

Merkmalen der Netzwerkkarte des PCs ab Falls die LED-Anzeigen nach Herstel-

lung einer korrekten Verbindung nicht leuchten, müssen Netzwerkkarte, Kabel und

Switch überprüft werden.

Hub an DES

Hub an DESHub an DES

Hub an DES-

-1005D

1005D1005D

1005D

Ein Hub (10 oder 100 Base-TX) kann über ein zweipaariges, ungekreuztes

UTP/STP-Kabel der Kategorien 3, 4 oder 5 mit dem Switch verbunden werden. Für

einen Betrieb mit 100 MBit/s muss ein Kabel der Kategorie 5 verwendet werden.

Die Verbindung kann zwischen einem beliebigen Anschluss des Hub und einem

beliebigen Anschluss des Switch hergestellt werden.

DES

DESDES

DES-

-1005D an Switch

1005D an Switch1005D an Switch

1005D an Switch

Der Switch kann mit weiteren Switches oder anderen Geräten (Router, Bridges etc.)

über zweipaarige, ungekreuzte oder gekreuzte UTP/STP-Kabel der Kategorien 3, 4

oder 5 verbunden werden. Für einen Betrieb mit 100 MBit/s muss ein Kabel der

Kategorie 5 verwendet werden. Die Verbindung kann von einem beliebigen MDI-X-

Anschluss des Switch (SwitchA) zu einem beliebigen 10/100 MBit/s-Anschluss

(MDI-X) des anderen Stwitch (SwitchB) bzw. anderen Geräts hergestellt werden.

Ergänzende Hinweise

Falls es bei der Installation des Netzwerks Probleme gibt, versuchen Sie zunächst,

Hilfe im Benutzerhandbuch zu finden. Dort finden Sie viele weitere Richtlinien, Dia-

gramme, Erklärungen und Beispiele, die Sie bei Aufbau und Inbetriebnahme Ihres

Netzwerks unterstützen.

Weitere Unterstützung finden Sie im Internet unter http://www.dlink.com (USA) und

http://www.dlink.co.uk (Großbritannien) oder über unsere Niederlassungen, deren

Adressen im Benutzerhandbuch verzeichnet sind.

Introduction

Ce guide d’installation rapide vous explique pas-à-pas comment instlaller le switche

Fast Ethernet DES-1005D. Le modèle que vous avez acheté peut paraître sensi-

blement différent de ceux montrés dans les illustrations. Pour de plus amples

informations sur le switch, ses composants, les connexions réseaux et les spécifi-

cations techniques, se référer au guide de l’utilisateur livré avec le switch.

Déballage

DéballageDéballage

Déballage

S’assurer que les éléments ci-dessous sont présents et en bon état :

Installation matérielle

Installation matérielleInstallation matérielle

Installation matérielle

Installation desktop

Pour l’installation sur un bureau, prendre le temps de coller les patins autocollants

sour le switch

Installation murale

Le DES-1005D peut être installé sur un mur. Deux slots de montage sont dispon-

ibles sous le switch pour le fixer. S’assurer que la face avant du switch est visible

avant de l’installer.

PC PC

PC vers

versvers

vers DES

DES DES

DES-

-1005D

1005D1005D

1005D

Un PC peut être connecté au DES-1005D via un câble droit paires torsadées

Catégorie 3, 4, 5 UTP/STP. Le PC (équipé avec un connecteur RJ-45 10 ou

100Mbps) peut être connecté à n’importe lequel des 5 ports (1 - 5). Pour une con-

nexion en 100mbps, utiliser impérativement du câble de catégorie 5.

Les voyants lumineux pour la connexion PC dépendent des capacités de la carte

réseau. Si les voyants ne sont pass allumés après avoir effectué les connexion,

vérifier la carte réseau de votre PC, le câble et les conditions et connexions du

DES-1005D.

Hub

HubHub

Hub

vers

vers vers

vers DES

DESDES

DES-

-1005D

1005D1005D

1005D

Un hub (10 ou 100BASE-TX) peut être connecté au DES-1005D via un câble paires

torsadées droit Catégorie 3, 4, 5 UTP/STP. Pour une connexion en 100mbps, util-

iser impérativement du câble de catégorie 5. La connexion est établie depuis le

port uplink du hub vers n’importe quel port du DES-1008D.

DES

DESDES

DES-

-1005D

1005D 1005D

1005D vers

versvers

vers switch

switch switch

switch

Le DES-1005D peut être connecté à un autre switchou un autre élément réseau

(routeurs, ponts, etc.) via un câble droit ou croisé Catégorie 3, 4, 5 UTP/STP. Pour

une connexion en 100mbps, utiliser impérativement du câble de catégorie 5.La

connexion peut être effectuée depuis n’importe quel port (MDI-X) du Switch (Switch

A) à n’importe quel port 10Mbps, 100Mbps (MDI-X) de l’autre switch.
