CTA PAD-KMS Manuel utilisateur

Installation Instruction

2

1

A

B

3

C

D

E

F

P1

A-A

A-B

A-C

B-A

B-B

C-A

P2

Special Function

Item

Description

A

Attachment Button

B

Legs

C

Attachment Socket

D

Button for Vertical Extension

E

Up Bracket

F

Down Bracket

Product Component

Item

Description

Qty.

1

Tablet Stand

1

2

Tablet Mount Base

2

3

Universal Holder

1

Hardware Kit

A-A

3mm Allen Wrench

1

A-B

4mm Allen Wrench

1

A-C

5mm Allen Wrench

1

B-A

Ø5*1" Wood Screw

2

B-B

White Anchor

2

C-A

Ø5*19mm Wood Screw

2

P3

Diagram of Operable Parts

G

H

I

K

L

J

※If joints begin to lose tension with use, you can tighten using included Allen keys.

Remove caps G&H to adjust joints J&K.

Use "A-A" + "A-B" to adjust the tightness of

I

&

J

.

Use "A-B" + "A-C" to adjust

K

.

Use "A-B" to adjust

L

.

P4

Joint adjustment

4.02

102

mm

Concrete Wall

B-B

B-A

2

P5

※

If you are installing on wood wall or cabinet, drill hole of

4.20mm.

Use C-A instead of B-A. There is no need to use B-B.

Mount Base Installation：

1. Drill hole of 7.30mm and then push B-B into wall. Use B-A to screw

2

.

B

2

Concrete Wall

P6

2. Fold

B

and insert it into

2

.

Note: be sure wall mount is tightly secured to wall before inserting tablet.

P7

Mount Base on wall

Mount Base under cabinet

1

B

A

1

B

P8

Forward position：

※ Do not let tablet exceed the front end of

B

, plane

A

,

to prevent

1

from toppling and damaging tablet.

Backward position：

※ When in backward position, do not let

1

exceed plane

B

to prevent

1

from falling backwards and damaging tablet.

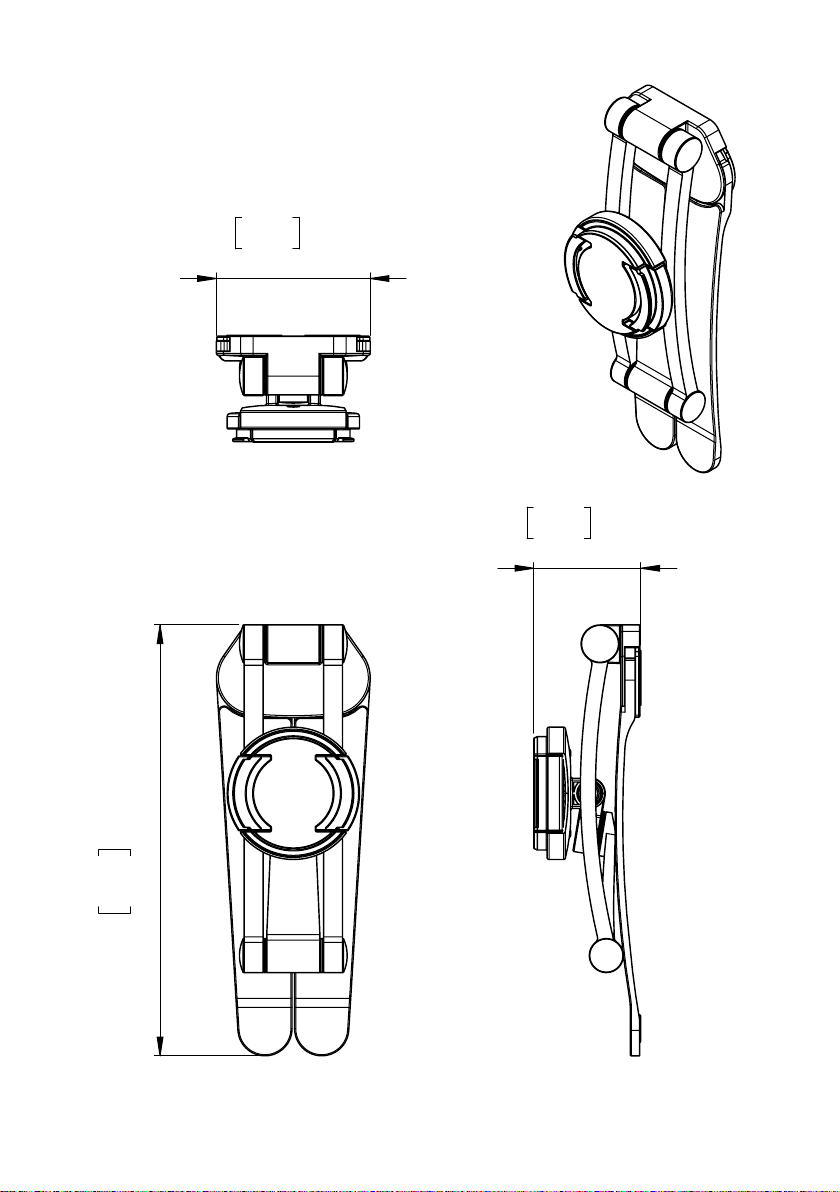

Note for Table-top Stand

8.98

228

mm

2.23

56.6

mm

3.20

81.4

mm

P9

Dimension of Folded Stand
