Corsair H80i v2 Manuel utilisateur

QUICK START GUIDE

GUIDE DE DÉMARRAGE RAPIDE

SCHNELLSTARTANLEITUNG

GUÍA BREVE DE INICIO

КРАТКОЕ РУКОВОДСТВО

快速入门指南

HIGH-PERFORMANCE LIQUID CPU COOLER

in the United States and/or other countries. All other trademarks are the property of their respective owners. Product may vary slightly from those pictured.

Document Number: 49-001431 rev AA

FORUM: forum.corsair.com

TWITTER: twitter.com/corsairmemory

H80i GT PAGE: corsair.com/H80iGT

EMAIL: support@corsair.com

FACEBOOK: facebook.com/corsairmemory

BLOG: corsair.com/blog/

USA and CANADA: (510) 657-8747 | INTERNATIONAL: (888) 222-4346 | FAX: (510) 657-8748

corsair.com

47100 Bayside Parkway • Fremont • California • 94538 • USA

H80i v2

Note: Most newer PC cases include a CPU cutout to allow access to the bottom of

the motherboard. If your case does not include a cutout, you will need to remove

your motherboard from the case before installation.

Remarque : la plupart des nouveaux boîtiers de PC comportent un accès facilité au

processeur qui permet d'accéder à la base de la carte mère. Si aucun accès n'est

prévu sur votre boîtier, vous devrez retirer votre carte mère du boîtier avant de

procéder à l'installation.

Hinweis: Bei neueren PC-Gehäusen gibt in der Regel eine CPU-Önung Zugang zur

Unterseite der Hauptplatine. Falls Ihr Gehäuse keine derartige Önung aufweist,

müssen Sie vor der Installation die Hauptplatine ausbauen.

Nota: La mayoría de las carcasas de las nuevas PC incluyen una puerta trasera para el

CPU a ﬁn de permitir el acceso a la parte inferior del motherboard. Si su carcasa no

tiene esta entrada, deberá retirar el motherboard de la carcasa antes de la instalación.

Примечание. На большинстве современных корпусов ПК имеется прорезь для предоставления

доступа к нижней части материнской платы. Если на вашем корпусе нет такой прорези, то перед

установкой необходимо удалить материнскую плату из корпуса.

注：大部分型号较新的PC机箱都配有CPU散热器更换口，可以在不移动主板的情况直接更换CPU散热

器，如果您的机箱未预留此空间，需要在水冷安装前取下主板。

Included Hardware

Highlighted parts for Intel installation only • Les sections en surbrillance concernent

uniquement l'installation Intel • Die markierten Passagen beziehen sich nur auf die Intel

Componentes de instalación solamente para Intel • Части, выделенные цветом, только для установки Intel

突出显示的部分仅限Intel安装

Note: The H80i v2 comes with Intel mounting bracket pre-installed on the pump for quick installation.

Remarque : pour une installation plus rapide, le support de ﬁxation Intel est déjà monté sur la pompe du dissipateur H80i v2.

Hinweis: Beim Hochleistungsprozessorkühler H80i v2 ist die Intel-Montagehalterung bereits auf der Pumpe vorinstalliert und

ermöglicht so eine besonders schnelle Montage.

Nota: El H80i v2 viene con un soporte de montaje Intel preinstalado en la bomba para una instalación rápida.

Примечание. H80i v2 поставляется с установленным на насос монтажным кронштейном Intel для быстрой установки.

注：H80i v2的泵机上预装了Intel安装支架，可进行快速安装。

x1 INTEL MOUNTING BRACKET

(PRE-INSTALLED)

x2 SP120L FANS

x1 INTEL BACKPLATE

x8 LONG FAN SCREWS

x4 THUMBSCREWS

x4 LGA 2011 STANDOFF

x4 LGA 115X / 1366 STANDOFF

x8 WASHER

x4 AMD BLACK STANDOFF

x1 AMD MOUNTING

BRACKET

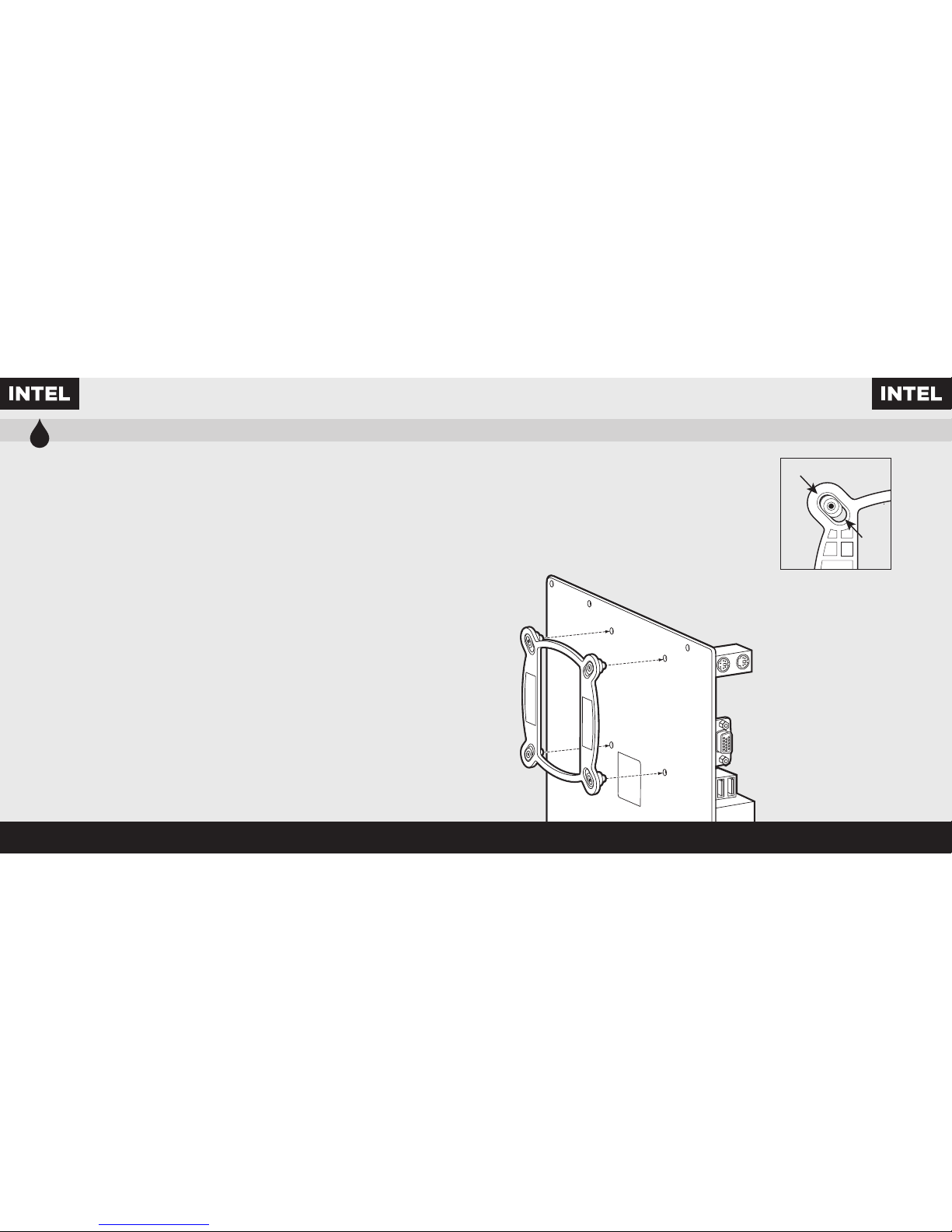

1Installing the Intel Backplate

Installation de la plaque arrière Intel • Installation der Intel-Rückwand

Instalación de la placa de soporte para Intel • Установка опорной пластины Intel

安装Intel背板

• For LGA 115X installation, slide the backplate

pins inside (ﬁgure 1).

• For LGA 1366 installation, slide the backplate

pins outside (ﬁgure 1).

• Install the assembled backplate (ﬁgure 2).

Note: Intel LGA 2011 does not require backplate

installation. Proceed to step 2.

• Pour l'installation sur un socket LGA 115x, faites glisser

les broches de la plaque arrière vers l'intérieur (ﬁgure 1).

• Pour l'installation sur un socket LGA 1366, faites glisser

les broches de la plaque arrière vers l'extérieur (ﬁgure 1).

• Installez la plaque arrière assemblée (ﬁgure 2).

Remarque: Le socket Intel LGA 2011 ne requiert pas

l'installation d'une plaque arrière. Passez à l'étape 2.

• Schieben Sie die Stifte der Rückwand nach innen,

um LGA 115X zu montieren (Abbildung 1).

• Schieben Sie die Stifte der Rückwand nach innen,

um LGA 1366 zu montieren (Abbildung 1).

• Montieren Sie die zusammengebaute Rückwand

(Abbildung 2).

Hinweis: Für den Intel LGA 2011 ist keine Rückwand

erforderlich. Fahren Sie mit Schritt 2 fort.

• Para instalación en LGA 115X, deslice la placa de soporte

con las patillas hacia dentro (ﬁgura 1).

• Para instalación en LGA 1366, deslice la placa de soporte

con las patillas hacia fuera (ﬁgura 1).

• Instale la placa de soporte ensamblada (ﬁgura 2).

Nota: Intel LGA 2011 no requiere que se instale

una placa de soporte. Siga con el paso 2.

• При установке LGA 115X задвиньте штырьки

внутрь (Рис. 1).

• При установке LGA 1366 задвиньте штырьки

наружу (Рис. 1).

• Установите собранную опорную пластину. (Рис. 2)

Примечание. Для Intel LGA 2011 установка опорной

пластины не требуется. Перейдите к шагу 2.

• 要安装LGA 115X，请将背板针脚插入（图1）。

• 要安装LGA 1366，请将背板针脚拔出（图1）。

• 安装组装好的背板（图2）。

注：Intel LGA 2011不需要安装背板。继续执行步骤2。

LGA 1366

LGA

115X

ﬁgure 1

ﬁgure 2

2 3

Installing the Intel Stando Screws

Installation des vis d'entretoise Intel • Installation der Intel-Abstandhalter

Instalación de los tornillos del separador para Intel • Установка опорных винтов Intel

安装Intel隔架螺丝

• Attach the provided Intel stando.

• Use (B) for LGA 115X / 1366, or (C)

for LGA 2011.

• Tighten all four screws until ﬁrmly secure.

• Fixez les entretoises Intel fournies.

• Utilisez-en (B) pour un socket LGA 115X / 1366

ou (C) pour un socket LGA 2011.

• Serrez les quatre vis jusqu'à ce qu'elles ne

puissent plus bouger.

• Befestigen Sie den im Lieferumfang

enthaltenen Intel-Abstandhalter.

• Verwenden Sie (B) für LGA 115X / 1366

oder (C) für LGA 2011.

• Ziehen Sie alle vier Schrauben fest.

• Conecte el separador para Intel suministrado.

• Utilice (B) para LGA 115X / 1366 o (C) para

LGA 2011.

• Apriete los cuatro tornillos hasta que estén

bien ﬁjados.

• Прикрепите входящую в комплект опору

Intel.

• Для LGA 115X / 1366 используйте (B), а для

LGA 2011— (C).

• Хорошо затяните все четыре винта.

• 连接随附的Intel隔架。

• 为LGA 115X / 1366使用(B)，或者为LGA 2011

使用(C)。

• 拧紧全部四个螺丝，直至牢牢地固定。

LGA2011

LGA 115X/1366

Installing the Fan and Radiator

Installation du ventilateur et du radiateur • Installation des Lüfters und Kühlers

Instalación de los ventiladores y el radiador • Установка вентилятора и радиатора

安装风扇和散热器

• Mount the radiator and fans to your case’s rear 120mm

fan opening as shown below.

Note: For best cooling performance, we recommend

mounting the fan as an air intake to your PC case.

• Fixez le radiateur et les ventilateurs à l'arrière de votre

tour, dans l'ouverture de 120mm prévue à cet eet,

comme indiqué ci-dessous.

Remarque : Pour des performances de refroidissement

optimales, nous vous recommandons d'installer le

ventilateur comme une entrée d'air sur la tour de

votre ordinateur.

• Montieren Sie den Kühler und die Lüfter an den

Önungen für die hinteren 120-mm-Lüfter, wie in der

Abbildung unten dargestellt.

Hinweis: Für die bestmögliche Kühlleistung empfehlen

wir, den Lüfter als Lufteinlass des PC-Gehäuses

zu montieren.

• Monte el radiador y los ventiladores en la abertura trasera

de 120mm para ventiladores de la carcasa como se

muestra a continuación.

Nota: Para una refrigeración óptima, recomendamos

montar los ventiladores como entrada de aire en la

carcasa del PC.

• Установите радиатор и вентиляторы к заднему

отверстию для 120mm вентиляторов вашего корпуса,

как указано ниже.

Примечание. Для более эффективного охлаждения

рекомендуется установить вентилятор таким

образом, чтобы он нагнетал воздух внутрь корпуса.

• 按下图所示，在机箱后侧120mm风扇开口处安装散热器

和风扇。

注：为了达到最佳散热性能，建议您将风扇作为进气口安

装到PC机箱上。

4 5

Installing the Pump Unit

Installation de la pompe • Montage der Pumpe • Instalación de la unidad de bomba

Установка насоса • 安装泵机装置

• Align the bracket and pump over the

stando screws as shown.

• Tighten the thumbs screws until all

four corners are ﬁrmly secured.

• Alignez le support et la pompe sur

les vis d'entretoises comme indiqué.

• Serrez les vis moletées jusqu'à ce que

les quatre coins soient bien ﬁxés.

• Richten Sie die Halterung und Pumpe

über den Abstandhaltern aus, wie in der

Abbildung zu sehen.

• Ziehen Sie die Flügelschrauben an, bis alle

vier Ecken gesichert sind.

• Alinee el soporte y la bomba sobre los

tornillos del separador como se muestra.

• Apriete los tornillos de apriete manual hasta

que las cuatro esquinas estén bien ﬁjadas.

• Поместите кронштейн и насос над опорными

винтами, как показано на рисунке.

• Затяните винты до полной фиксации всех

четырех углов.

• 如图所示，将支架和泵机在隔架上对齐。

• 拧紧指旋螺钉，直至全部四个角都牢牢固定。

Connect Power to the Fans and Pump

Branchement des ventilateurs et de la pompe à l'alimentation • Lüfter und Pumpe anschließen

Conexión de la alimentación a los ventiladores y la bomba • Подключение питания вентиляторов

и насоса • 连接风扇和泵机电源

ﬁgure 1 ﬁgure 2

• Connect the pump power cable to the

CPU_FAN header on your motherboard.

• Connect the fans to the two connectors

coming o the pump.

• Connectez le câble d'alimentation de la pompe

au cavalier CPU_FAN de la carte mère.

• Connectez les ventilateurs aux deux connecteurs

sortant de la pompe.

• Verbinden Sie das Stromkabel der Pumpe mit

dem CPU-Lüfterheader auf dem Mainboard.

• Schließen Sie die Lüfter an die beiden Anschlüsse

an der Pumpe an.

• Conecte el cable de alimentación de la bomba al

cabezal CPU_FAN de la placa base.

• Conecte los ventiladores a los dos conectores que salen

de la bomba.

• Подключите кабель питания насоса к разъему

CPU_FAN на материнской плате.

• Подключите вентиляторы к двум разъемам на насосе.

• 将泵机电源线连接至主板上的CPU_FAN接头。

• 将风扇连接至从泵机接出的两个连接器上。

4-PIN 3-PIN

6Connect Pump to USB Header

Branchement de la pompe à la ﬁche USB • Pumpe an USB-Header anschließen

Enchufe el conector USB a la bomba • Подключение насоса к разъему USB

将泵机连接至USB接头

Using the included Corsair Link™USB cable,

attach pump unit to a motherboard USB header.

Utilisez le câble USB Corsair Link™inclus pour brancher

la pompe à une ﬁche USB de la carte mère.

Verwenden Sie das Corsair Link™USB-Kabel aus dem

Lieferumfang, um die Pumpe an einen USB-Header auf

der Hauptplatine anzuschließen.

Utilice el cable USB Corsair Link™incluido, para colocar la

unidad de la bomba en un conector USB del motherboard.

Используйте входящий комплект USB-кабель Corsair Link™,

чтобы присоединить насос к разъему USB на

материнской плате.

使用随附的Corsair Link™USB线将泵机装置连接至主板USB接头

上。

Included Hardware

Highlighted parts for AMD installation only • Les sections en surbrillance concernent

uniquement l'installation AMD • Die markierten Passagen beziehen sich nur auf die AMD

Componentes de instalación solamente para Intel • Части, выделенные цветом, только для установки AMD

突出显示的部分仅限AMD安装

Note: The H80i v2 comes with AMD mounting bracket pre-installed on the pump for quick installation.

Remarque : pour une installation plus rapide, le support de ﬁxation AMD est déjà monté sur la pompe du dissipateur H80i v2.

Hinweis: Beim Hochleistungsprozessorkühler H80i v2 ist die AMD-Montagehalterung bereits auf der Pumpe vorinstalliert und

ermöglicht so eine besonders schnelle Montage.

Nota: El H80i v2 viene con un soporte de montaje AMD preinstalado en la bomba para una instalación rápida.

Примечание. H80i v2 поставляется с установленным на насос монтажным кронштейном AMD для быстрой установки.

注：H80i v2的泵机上预装了AMD安装支架，可进行快速安装。

x1 INTEL MOUNTING BRACKET

(PRE-INSTALLED)

x1 AMD MOUNTING

BRACKET

x2 SP120L FANS

x1 INTEL BACKPLATE

x8 LONG FAN SCREWS

x4 THUMBSCREWS

x4 LGA 2011 STANDOFF

x4 LGA 115X / 1366 STANDOFF

x8 WASHER

x4 AMD BLACK STANDOFF

1Installing the AMD Stando Screws

Installation des vis d'entretoises AMD • Installation der AMD-Abstandhalter

安装AMD隔架螺 • Instalación de los tornillos del separador para AMD

Установка опорных винтов AMD

ﬁgure 1 ﬁgure 2

• Remove the stock AMD top mounting

bracket(s) shown. (ﬁgure 1)

• Attach the provided AMD stando. (ﬁgure 2)

• Tighten all four screws until ﬁrmly secure. (ﬁgure 2)

Note: The stock AMD motherboard backplate is used

for AMD installation. AMD stando are black to

dierentiate between Intel stando.

• Retirez le ou les supports de ﬁxation supérieurs du

dissipateur AMD standard. (ﬁgure 1)

• Fixez les entretoises AMD fournies. (ﬁgure 2)

• Serrez les quatre vis jusqu'à ce qu'elles ne puissent

plus bouger. (ﬁgure 2)

Remarque: Utilisez la plaque arrière standard de la

carte mère pour l'installation AMD. Les entretoises

AMD sont noires, pour éviter la confusion avec les

entretoises Intel.

• Entfernen Sie die angegebene/n

AMD-Montagehalterung/en. (abbildung 1)

• Befestigen Sie den im Lieferumfang enthaltenen

AMD-Abstandhalter. (abbildung 2)

• Ziehen Sie alle vier Schrauben fest. (abbildung 2)

Hinweis: Für die AMD-Montage wird die Rückwand der

AMD-Hauptplatine verwendet. Die AMD-Abstandhalter

sind schwarz, damit sie leichter von den

Intel-Abstandhaltern zu unterscheiden sind.

• 拆下图示的备用AMD顶部安装支架。（图1）

• 连接随附的AMD隔架。（图2）

• 拧紧全部四个螺丝，直至牢牢地固定。（图2）

注：备用AMD主板背板用于AMD安装。AMD隔架为黑色

，以此区分Intel隔架。

• Retire los soportes de montaje superiores de AMD de

serie que se muestran. (ﬁgura 1)

• Conecte el separador para AMD suministrado. (ﬁgura 2)

• Apriete los cuatro tornillos hasta que estén bien ﬁjados.

(ﬁgura 2)

Nota: La placa de soporte de la placa base de AMD de

serie se utiliza para la instalación en AMD. El separador

para AMD es de color negro para diferenciarlo del

separador para Intel.

• Удалите стандартный монтажный кронштейн AMD для

верхнего крепления. (Рис. 1)

• Прикрепите входящую в комплект опору AMD. (Рис. 2)

• Хорошо затяните все четыре винта. (Рис. 2)

Примечание. Для установки AMD используется

стандартная опорная пластина для материнской

платы AMD. Опоры AMD черного цвета, что

позволяет отличать их от опор Intel.

2Installing the AMD Mounting Bracket

Installation du support de ﬁxation AMD • Installation der AMD-Montagehalterung

Instalación del soporte de montaje para AMD • Установка монтажного кронштейна AMD

安装AMD安装支架

Note: It is important that the AMD retention bracket be

evenly secured on all sides before installation!

• Remove the integrated Intel mounting bracket by

pushing on the metal piece, turning 1/8th turn,

and pulling away from the copper coldplate (ﬁgure 1).

• Install the AMD bracket by aligning the metal teeth,

pushing in, turning 1/8th turn the opposite direction,

and allowing bracket to secure (ﬁgure 2).

Remarque : il est important que le support de retenue

AMD soit bien sécurisé des deux côtés avant de

procéder à l'installation!

• Pour retirer le support de montage Intel intégré,

poussez-le sur la pièce en métal, tournez-le d'1/8 de

tour et éloignez-le de la plaque froide en cuivre (ﬁgure 1).

• Pour installer le support AMD, alignez-le avec les dents

en métal, poussez-le, tournez-le d'1/8 de tour dans le

sens inverse et vériﬁez qu'il est bien immobilisé

(ﬁgure 2).

Hinweis: Es ist wichtig, dass der AMD-Montagebügel

vor der Installation an allen Seiten gleichmäßig

gesichert wird!

• Entfernen Sie die integrierte Intel-Halteklammer durch

Drücken auf das Metallteil. Machen Sie eine

Achteldrehung und ziehen Sie sie von der

Kupfergrundplatte (Coldplate) weg (abbildung 1).

• Bringen Sie die AMD-Halterung an, indem Sie die nach

innen drückenden Metallzinken ausrichten und dann mit

einer Achteldrehung in die entgegengesetzte Richtung

drehen, bis die Halterung sicher sitzt (abbildung 2).

注：安装前，请务必将AMD挡圈平稳地固定在所有侧面

上。

• 拆卸集成式Intel安装支架时，轻推动金属片，旋转1/8圈

，并将其从铜质冷排上取下（图1）。

• 安装AMD支架时，对齐金属齿，推入支架，反方向旋转

1/8圈，使支架固定（图2）。

Nota: Es importante que el soporte de retención

AMD esté uniformemente ﬁjado a todos los lados

antes de la instalación.

• Extraiga el soporte de montaje Intel integrado

presionando en la pieza de metal, girando 1/8 de vuelta

y desprendiéndolo de la placa refrigerante de cobre

(ﬁgura 1).

• Instale el soporte AMD alineando los dientes metálicos

aplicando presión y girándolos 1/8 de vuelta en la

dirección opuesta hasta que el soporte quede

totalmente asegurado (ﬁgura 2).

Примечание. Очень важно перед установкой

равномерно закрепить крепежный кронштейн

AMD на всех сторонах!

• Извлеките встроенный монтажный кронштейн Intel. Для

этого нажмите на металлическую часть, поверните на

1/8 оборота и извлеките его из медной платы

охлаждения (Рис. 1).

• Установите кронштейн AMD. Для этого выровняйте

металлические зубцы, нажмите, поверните на 1/8

оборота в противоположном направлении и закрепите

кронштейн (Рис. 2).

1/8”

ﬁgure 1 ﬁgure 2

Installing the Fan and Radiator

Installation du ventilateur et du radiateur • Installation des Lüfters und Kühlers

Instalación de los ventiladores y el radiador • Установка вентилятора и радиатора

安装风扇和散热器

• Mount the radiator and fans to your case’s rear

120mm fan opening as shown below.

Note: For best cooling performance, we recommend

mounting the fan as an air intake to your PC case.

• Fixez le radiateur et les ventilateurs à l'arrière de votre

tour, dans l'ouverture de 120mm prévue à cet eet,

comme indiqué ci-dessous.

Remarque : Pour des performances de refroidissement

optimales, nous vous recommandons d'installer le

ventilateur comme une entrée d'air sur la tour de

votre ordinateur.

• Montieren Sie den Kühler und die Lüfter an den

Önungen für die hinteren 120-mm-Lüfter, wie in der

Abbildung unten dargestellt.

Hinweis: Für die bestmögliche Kühlleistung empfehlen

wir, den Lüfter als Lufteinlass des PC-Gehäuses zu

montieren.

• 按下图所示，在机箱后侧120mm风扇开口处安装散热器

和风扇。

注：为了达到最佳散热性能，建议您将风扇作为进气口安

装到PC机箱上。

• Monte el radiador y los ventiladores en la abertura trasera

de 120mm para ventiladores de la carcasa como se

muestra a continuación.

Nota: Para una refrigeración óptima, recomendamos

montar los ventiladores como entrada de aire en la

carcasa del PC.

• Установите радиатор и вентиляторы к заднему

отверстию для 120mm вентиляторов вашего корпуса,

как указано ниже.

Примечание. Для более эффективного охлаждения

рекомендуется установить вентилятор таким

образом, чтобы он нагнетал воздух внутрь корпуса.

• Align the bracket and pump over the

stando screws as shown.

• Tighten the thumb screws until all four

corners are ﬁrmly secured.

• Alignez le support et la pompe sur les vis

d'entretoises comme indiqué.

• Serrez les vis moletées jusqu'à ce que les

quatre coins soient bien ﬁxés.

• Richten Sie die Halterung und Pumpe über den

Abstandhaltern aus, wie in der Abbildung zu sehen.

• Ziehen Sie die Flügelschrauben an, bis alle vier

Ecken gesichert sind.

• Alinee el soporte y la bomba sobre los tornillos

del separador como se muestra.

• Apriete los tornillos de apriete manual hasta que

las cuatro esquinas estén bien ﬁjadas.

• Поместите кронштейн и насос над опорными

винтами, как показано на рисунке.

• Затяните винты до полной фиксации всех

четырех углов.

• 如图所示，将支架和泵机在隔架上对齐。

• 拧紧指旋螺钉，直至全部四个角都牢牢固定。

Installation de la pompe • Montage der Pumpe • Instalación de la unidad de bomba

Установка насоса • 安装泵机装置

Installing the Pump Unit

5 6

Connect Power to the Fans and Pump

Branchement des ventilateurs et de la pompe à l'alimentation • Lüfter und Pumpe anschließen

Conexión de la alimentación a los ventiladores y la bomba • Подключение питания вентиляторов

и насоса • 连接风扇和泵机电源

ﬁgure 1 ﬁgure 2

Connect Pump to USB Header

Branchement de la pompe à la ﬁche USB • Pumpe an USB-Header anschließen

Enchufe el conector USB a la bomba Подключение насоса к разъему USB

将泵机连接至USB接头

Using the included Corsair Link™USB cable,

attach pump unit to a motherboard USB header.

Utilisez le câble USB Corsair Link™inclus pour brancher

la pompe à une ﬁche USB de la carte mère.

Verwenden Sie das Corsair Link™USB-Kabel aus dem

Lieferumfang, um die Pumpe an einen USB-Header auf

der Hauptplatine anzuschließen.

Utilice el cable USB Corsair Link™incluido, para colocar la

unidad de la bomba en un conector USB del motherboard.

Используйте входящий комплект USB-кабель Corsair Link™,

чтобы присоединить насос к разъему USB на

материнской плате.

使用随附的Corsair Link™USB线将泵机装置连接至主板USB接头

上。

• Connect the pump power cable to the

CPU_FAN header on your motherboard.

• Connect the fans to the two connectors

coming o the pump.

• Connectez le câble d'alimentation de la pompe

au cavalier CPU_FAN de la carte mère.

• Connectez les ventilateurs aux deux connecteurs

sortant de la pompe.

• Verbinden Sie das Stromkabel der Pumpe mit dem

CPU-Lüfterheader auf dem Mainboard.

• Schließen Sie die Lüfter an die beiden Anschlüsse an

der Pumpe an.

• Conecte el cable de alimentación de la bomba

al cabezal CPU_FAN de la placa base.

• Conecte los ventiladores a los dos conectores

que salen de la bomba.

• Подключите кабель питания насоса к разъему

CPU_FAN на материнской плате.

• Подключите вентиляторы к двум разъемам на насосе.

• 将泵机电源线连接至主板上的CPU_FAN接头。

• 将风扇连接至从泵机接出的两个连接器上。

4-PIN 3-PIN

Table des matières

Autres manuels Corsair Matériel informatique

Corsair

Corsair A50 Manuel d'instructions d'installation

Corsair

Corsair CW-9060047-WW Manuel utilisateur

Corsair

Corsair Hydro H80 Manuel utilisateur

Corsair

Corsair 280X Manuel utilisateur

Corsair

Corsair H110i Manuel utilisateur

Corsair

Corsair H55 Manuel utilisateur

Corsair

Corsair HD RGB Series Manuel utilisateur

Corsair

Corsair iCUE ELITE LCD UPGRADE KIT Manuel utilisateur

Corsair

Corsair VENGEANCE RGB PRO Manuel utilisateur

Corsair

Corsair Dominator Manuel utilisateur

Corsair

Corsair Hydro H150i PRO Manuel utilisateur

Corsair

Corsair Hydro Series Manuel utilisateur

Corsair

Corsair H50 - ANNEXE 2 Manuel utilisateur

Corsair

Corsair H100i Manuel utilisateur

Corsair

Corsair Hydro H60 Manuel utilisateur

Corsair

Corsair CMGTX3 Manuel

Corsair

Corsair H40 Manuel utilisateur

Corsair

Corsair Hydro Series Manuel utilisateur

Corsair

Corsair H105 Manuel utilisateur

Corsair

Corsair H50 - ANNEXE 1 Manuel utilisateur

Corsair

Corsair Hydro Series Manuel utilisateur

Corsair

Corsair VENGEANCE AIRFLOW Manuel utilisateur

Corsair

Corsair Hydro H60 Manuel de l'opérateur

Corsair

Corsair CUE HYDRO XD7 RGB Manuel utilisateur

Manuels Matériel informatique populaires d'autres marques

EMC2

EMC2 VNX Series Manuel du propriétaire

Panasonic

Panasonic DV0PM20105 Manuel utilisateur

Mitsubishi Electric

Mitsubishi Electric Q81BD-J61BT11 Manuel utilisateur

Gigabyte

Gigabyte B660M DS3H AX DDR4 Manuel utilisateur

Raidon

Raidon iT2300 Manuel utilisateur

National Instruments

National Instruments PXI-8186 Manuel utilisateur

Hauppauge

Hauppauge WinTV-HVR-2250 Manuel utilisateur

Kontron

Kontron CP6002 Manuel utilisateur

Manhattan

Manhattan 702843 Manuel utilisateur

Aphex

Aphex 230 Manuel utilisateur

AMD

AMD Phenom II Manuel d'exploitation

Intel

Intel NUC 12 Pro Manuel utilisateur

dbx

dbx Zone Pro 1260 Manuel utilisateur

Galaxy

Galaxy GHDX2-2430S-24F4D Manuel utilisateur

Intel

Intel AXXRMFBU4 Manuel utilisateur

Kontron

Kontron DIMM-PC/MD Manuel utilisateur

ST X-NUCLEO-SAFEA1B Mode d'emploi

STEINWAY LYNGDORF

STEINWAY LYNGDORF SP-1 Manuel utilisateur
