QUICK START GUIDE

GUIDE DE DÉMARRAGE RAPIDE

SCHNELLSTARTANLEITUNG

GUÍA BREVE DE INICIO

КРАТКОЕ РУКОВОДСТВО

快速入门指南

EXTREME PERFORMANCE LIQUID CPU COOLER

H110i

Note: Most newer PC cases include a CPU cutout to allow access to the bottom of the

motherboard. If your case does not include a cutout, you will need to remove your

motherboard from the case before installation.

Remarque : la plupart des nouveaux boîtiers de PC comportent un accès facilité au

processeur qui permet d'accéder à la base de la carte mère. Si aucun accès n'est prévu

sur votre boîtier, vous devrez retirer votre carte mère du boîtier avant de procéder

à l'installation.

Hinweis: Bei neueren PC-Gehäusen gibt in der Regel eine CPU-Önung Zugang zur

Unterseite der Hauptplatine. Falls Ihr Gehäuse keine derartige Önung aufweist,

müssen Sie vor der Installation die Hauptplatine ausbauen.

Nota: La mayoría de las carcasas de las nuevas PC incluyen una puerta trasera para el

CPU a ﬁn de permitir el acceso a la parte inferior del motherboard. Si su carcasa no tiene

esta entrada, deberá retirar el motherboard de la carcasa antes de la instalación.

Примечание. На большинстве современных корпусов ПК имеется прорезь для предоставления

доступа к нижней части материнской платы. Если на вашем корпусе нет такой прорези, то перед

установкой необходимо удалить материнскую плату из корпуса.

注：大部分型号较新的PC机箱都配有CPU散热器更换口，可以在不移动主板的情况直接更换CPU散热

器，如果您的机箱未预留此空间，需要在水冷安装前取下主板。

Intel LGA 1150/1155/1156/1366 BACK PLATE

x2 SP140L FANS

INTEL

Included Hardware

Highlighted parts for Intel installation only • Les sections en surbrillance concernent

uniquement l'installation Intel • Die markierten Passagen beziehen sich nur auf die Intel

Componentes de instalación solamente para Intel • Части, выделенные цветом, только для

установки Intel • 突出显示的部分仅限Intel安装

x2 AMD

x8 WASHER

CORSAIR LINK USB CABLE

(Included)

x4 THUMBSCREWS

AMD

x4 LGA 2011 STANDOFF SCREWS

x4 LGA 1150/1155/1156 STANDOFF SCREWS

1Install the Fans and Radiator

Installation des ventilateurs et du radiateur • Lüfter und Kühler einbauen

Instale los ventiladores y el radiador • Установка вентиляторов и радиатора

安装风扇和散热器

2Install the Intel Backplate

Installez la plaque arrière • Rückwand zusammenbauen und montieren

Instale la placa de soporte • Установите опорную пластину • 安装Intel背板

Attach the radiator and the fans as shown. For the best

cooling performance, we recommend mounting the fans

as an air-intake to your PC case.

Attachez le radiateur et les ventilateurs, comme illustré.

Pour des performances de refroidissement optimales,

nous vous recommandons d'installer les ventilateurs

comme une entrée d'air sur la tour de votre ordinateur.

Bringen Sie Kühler und Lüfter wie abgebildet an. Für

bestmögliche Kühlleistung empfehlen wir, die Lüfter als

Lufteinlass des PC-Gehäuses zu montieren.

Fije el radiador y los ventiladores tal como se muestra.

Para una refrigeración óptima, recomendamos montar los

ventiladores como entradas de aire en la carcasa del PC.

Установите радиатор и вентилятор, как показано на

рисунке. Для более эффективного охлаждения

рекомендуется установить вентиляторы таким образом,

чтобы они нагнетали воздух внутрь корпуса.

按图示方法连接散热器和风扇。为了达到最佳散热性能，

建议您将风扇作为进气口安装到PC机箱上。

Install the Intel Backplate as shown, with the

indentation facing up, onto the back of your

motherboard. Note: Intel LGA 2011 does not

require a backplate.

Installez la plaque arrière comme indiqué,

encoches vers le haut, à l'arrière de la carte

mère. Remarque : l'Intel LGA 2011 ne nécessite

pas de plaque arrière.

Bringen Sie die Intel Backplate laut Abbildung

mit nach oben zeigender Vertiefung an der

Rückseite Ihres Mainboards an. Hinweis: Intel

LGA 2011 benötigt keine Backplate.

Instale la placa de respaldo Intel tal como se

muestra, con la indentación orientada hacia

arriba, en la parte trasera de la placa base.

Nota: Intel LGA 2011 no requiere una placa

de respaldo.

Установите пластину крепления Intel, как

показано, защитной поверхностью вверх, на

обратную сторону материнской платы.

Примечание. Для разъема Intel LGA 2011

пластина крепления не нужна.

按图示方法将Intel背板安装到主板背面，使凹

口朝上。注：Intel LGA 2011不需要使用背板。

3Install the Stando Screws

Installation des vis d'entretoises • Abstandshalter anbringen

Instale los tornillos macho-hembra • Установите опорные винты

安装隔架螺丝

4Install the Mounting Bracket

Installation du support de ﬁxation • Montagehalterung anbringen

Instale la placa de montaje • Установите монтажный кронштейн • 安装固定支架

Insert the mounting bracket onto the top

of the pump as shown.

Insérez le support de ﬁxation sur le haut

de la pompe comme indiqué.

Stecken Sie die Montagehalterung

wie abgebildet auf die Pumpe.

Inserte la placa sobre la bomba de

enfriamiento, como se muestra en la imagen.

монтажный кронштейн над насосом,

как показано на рисунке.

按图示方法将安装支架插入泵机顶部。

Install the provided stando screws. Use G for LGA

1150/1155/1156, and H for LGA 2011. Tighten the screws

until the backplate is secure. Note: Backplate may still

have some leeway depending on your motherboard.

LGA 2011 does not require a backplate.

Installez les vis entretoise fournies. Utilisez G pour le LGA

1150/1155/1156, et H pour le LGA 2011. Serrez les vis pour

immobiliser la plaque arrière. Remarque : il se peut que

la plaque arrière bouge encore un peu selon le modèle

de carte mère. Le LGA 2011 ne nécessite pas de

plaque arrière.

Bringen Sie die mitgelieferten Abstandsschrauben an.

Use G for LGA 1150/1155/1156, and H for LGA 2011.

Sichern Sie die Backplate durch Anziehen der

Schrauben. Hinweis: Je nach Mainboard kann die

Backplate über etwas Spielraum verfügen. LGA 2011

benötigt keine Backplate.

Instale los tornillos de los separadores proporcionados.

Utilice G para LGA 1150/1155/1156, y H para LGA 2011.

Apriete los tornillos hasta que la placa de respaldo esté

totalmente segura. Nota: La placa de respaldo todavía

puede tener cierta holgura, dependiendo de la placa

base. LGA 2011 no requiere una placa de respaldo.

Установите предоставленные опорные изолирующие

винты. Используйте G для разъемов LGA

1150/1155/1156 и H для разъема LGA 2011. Затяните

винты для надежной фиксации пластины крепления.

Примечание. В зависимости от Вашей материнской

платы пластина крепления все еще может иметь

некоторый люфт. Для разъема LGA 2011 пластина

крепления не нужна.

安装随附的隔架螺丝。为LGA 1150/1155/1156使用G，为

LGA 2011使用H。拧紧螺丝，直至背板固定。注：背板

可能仍有些空隙，具体视主板而定。LGA 2011不需要使

用背板。

LGA2011

LGA 1150/

1155/1156

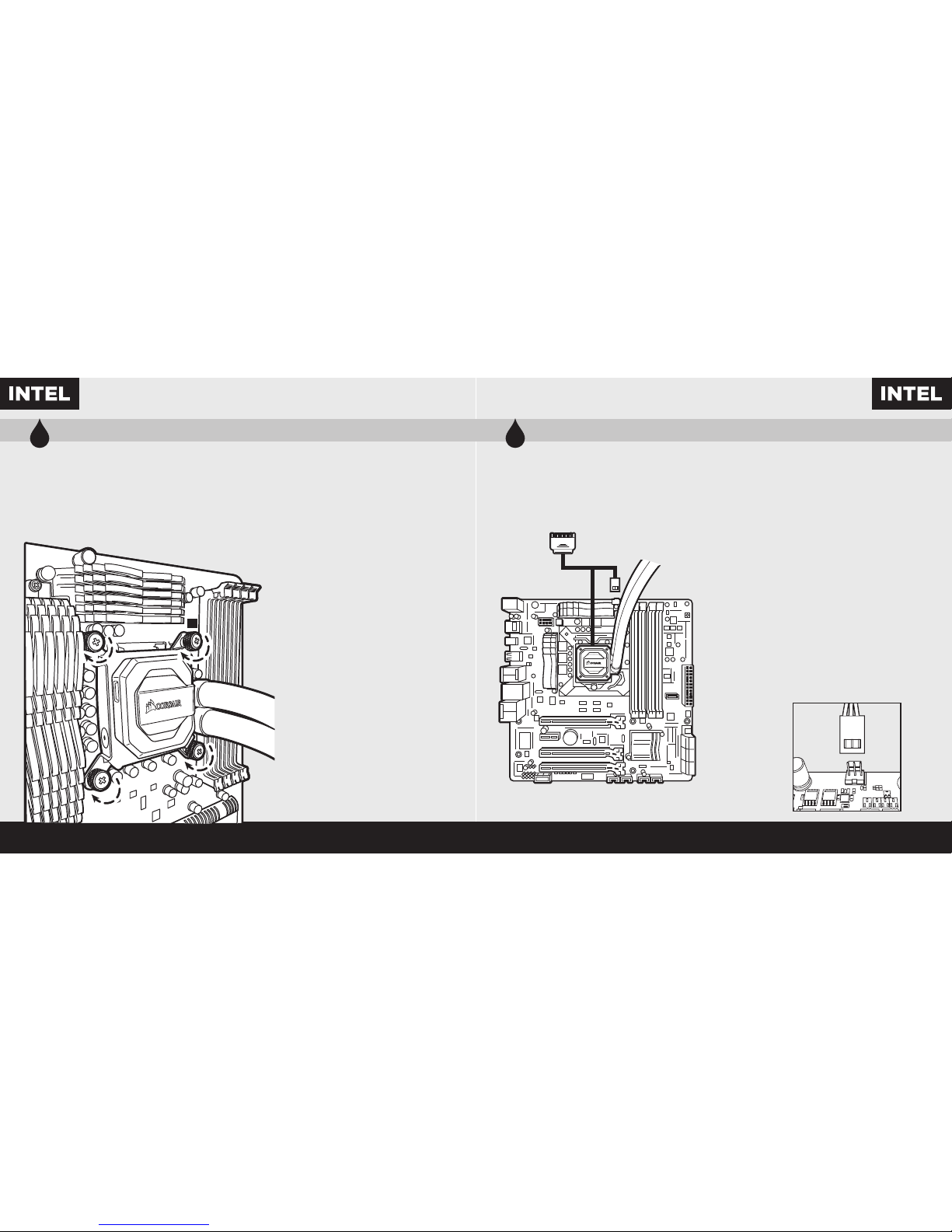

5Install the Pump Unit

Installez la pompe • Pumpe installieren • Instale la unidad de bomba

Установка насоса • 安装泵机装置

6Connect Pump to Power

Branchement de la pompe à l'alimentation électrique • Pumpe an Stromversorgung anschließen

Conecte la bomba a la corriente • Подключение насоса к питанию • 连接泵机电源

Align the bracket and pump over the stando screws

as shown. Tighten the thumb screws until all four corners

are secured.

Alignez le support et la pompe sur les vis d'entretoises

comme indiqué. Serrez les vis jusqu'à ce que les quatre

coins soient bien ﬁxés.

Richten Sie die Halterung und Pumpe über den

Abstandshaltern aus, wie in der Abbildung zu sehen.

Ziehen Sie die Flügelschrauben gleichmäßig an, bis alle

vier Ecken gesichert sind.

Allineare la staa e la pompa con le viti del supporto

come illustrato. Stringere saldamente le viti a galletto su

tutti e quattro gli angoli.

Alinee la placa y la bomba de enfriamiento sobre los

tornillos macho-hembra, como se muestra en la imagen.

Ajuste los tornillos de ajuste manual hasta que las cuatro

esquinas estén ﬁrmes.

Поместите кронштейн и насос над опорными винтами,

как показано на рисунке. Затяните винты до полной

фиксации всех четырех углов.

如图所示，将支架和泵机在隔架上对齐。拧紧指旋螺钉

，直至全部四个角都固定。

Connect the pump power header to the PSU and the 3-pin pump

RPM connector to the CPU_FAN power header. NOTE: The 3-pin

RPM connector only reports pump RPM speed and does not provide

power or control.

Connectez le cavalier d'alimentation de la pompe au bloc d'alimentation

et le connecteur de régime à 3 broches au cavalier CPU_FAN.

REMARQUE : le connecteur de régime à 3 broches se contente d'indiquer

le régime et ne fournit ni alimentation ni contrôle.

Schließen Sie den Header der Pumpe am Netzteil und den 3-poligen

RPM-Stecker am Header des CPU-Lüfters an. HINWEIS: Der 3-polige

RPM-Anschluss meldet nur die RPM-Geschwindigkeit der Pumpe und

dient weder zur Stromversorgung, noch zur Steuerung.

Conecte el cabezal de alimentación de la bomba en la PSU y el conector

RPM de la bomba de 3 patillas al cabezal de alimentación CPU_FAN.

NOTA: El conector RPM de 3 pines solo comunica la velocidad RPM de la

bomba y no suministra alimentación ni control.

Подключите разъем питания насоса к блоку питания, а 3-контактный

разъем оборотов — к разъем питания CPU_FAN. ПРИМЕЧАНИЕ.

3-контактный разъем оборотов только информирует о частоте

вращения насоса в об/мин и не обеспечивает никакого питания

или управления.

将泵机电源接头连接至PSU，将3针泵机RPM连接器连接至CPU_FAN电

源接头。注：3针RPM连接器仅会报告泵机RPM速度，并不提供电源或

控制。

7Connect Fans to Power

Branchement des ventilateurs à l'alimentation électrique • Lüfter an Stromversorgung

anschließen • Conecte los ventiladores a la corriente • Подключение вентилятора к питанию

连接风扇电源

8Connect Pump to USB Header

Branchement de la pompe à la ﬁche USB • Pumpe an USB-Header anschließen

Enchufe el conector USB a la bomba • Подключение насоса к разъему USB

将泵机连接至USB接头

Connect the fans to the included fan header wires

coming o the pump.

Connectez les ventilateurs aux ﬁls sortant de la pompe.

Schließen Sie die Lüfter an die aus der Pumpe

kommenden Drähte für die Lüfter-Header an.

Conecte los ventiladores a los cables del cabezal de

ventilador incluidos que salen de la bomba.

Подключение вентиляторов к прилагаемому разъему

проводов вентилятора отсоединит насос.

将风扇连接至从泵机接出的随附风扇接头导线上。

Using the included Corsair Link™USB cable,

attach pump unit to a motherboard USB header.

Utilisez le câble USB Corsair Link™inclus pour brancher

la pompe à une ﬁche USB de la carte mère.

Verwenden Sie das Corsair Link™USB-Kabel aus dem

Lieferumfang, um die Pumpe an einen USB-Header auf

der Hauptplatine anzuschließen.

Utilice el cable USB Corsair Link™incluido, para colocar la

unidad de la bomba en un conector USB del motherboard.

Используйте входящий комплект USB-кабель Corsair Link™,

чтобы присоединить насос к разъему USB на

материнской плате.

使用随附的Corsair Link™USB线将泵机装置连接至主板USB接头

上。

1Install the Fans and Radiator

Installation du ventilateur et du radiateur • Lüfter und Kühler einbauen

Instale el ventilador y el radiador • Установите вентилятор и радиатор

安装风扇和散热器

Attach the radiator and the fan as shown. For the best

cooling performance, we recommend mounting the fans

as an air-intake to your PC case.

Attachez le radiateur et les ventilateurs, comme illustré.

Pour des performances de refroidissement optimales,

nous vous recommandons d'installer les ventilateurs

comme une entrée d'air sur la tour de votre ordinateur.

Befestigen Sie wie abgebildet den Kühler und die Lüfter.

Für bestmögliche Kühlleistung empfehlen wir, die Lüfter

als Lufteinlass des PC-Gehäuses zu montieren.

Fije el radiador y los ventiladores tal como se muestra.

Para una refrigeración óptima, recomendamos montar los

ventiladores como entradas de aire en la carcasa del PC.

Установите радиатор и вентиляторы, как показано

на рисунке. Для более эффективного охлаждения

рекомендуется установить вентиляторы таким образом,

чтобы они нагнетали воздух внутрь корпуса.

按图示方法连接散热器和风扇。为了达到最佳散热性能，

建议您将风扇作为进气口安装到PC机箱上。

x2 SP140L FANS

Included Hardware

Highlighted parts for AMD installation only • Les sections en surbrillance concernent

uniquement l'installation AMD • Die markierten Passagen beziehen sich nur auf die AMD

Componentes de instalación solamente para AMD • Части, выделенные цветом, только для

установки AMD • 突出显示的部分仅限AMD安装

x2 AMD

Intel LGA 1150/1155/1156/1366 BACK PLATE

x8 WASHER

CORSAIR LINK USB CABLE

(Included)

x2 THUMBSCREWS

INTEL

AMD

x4 LGA 2011 STANDOFF SCREWS

x4 LGA 1150/1155/1156 STANDOFF SCREWS

3Prepare the Mounting Bracket

Préparation du support de ﬁxation • Montagehalterung vorbereiten

Prepare la placa de montaje • Подготовьте монтажный кронштейн • 准备安装支架

Insert the AMD screw clips and secure with the screws as shown.

Do not tighten the thumb screws all the way.

Insérez les clips AMD et ﬁxez-les à l'aide des vis comme indiqué.

Ne serrez pas les vis à fond.

Setzen Sie die AMD-Schraubenclips ein und ziehen Sie die

Schrauben wie abgebildet an. Ziehen Sie die Flügelschrauben

noch nicht fest an.

Inserte los clips del soporte AMD y ajústelos con los tornillos,

como se muestra en la imagen. No apriete los tornillos de ajuste

manual excesivamente.

Вставьте винтовые зажимы AMD и закрепите винты, как

показано на рисунке. Не затягивайте винты до конца.

插入AMD螺丝夹并用螺丝固定，如图所示。请勿过度拧紧指旋

螺钉。

2Install the Mounting Bracket

Installation du support de ﬁxation • Montagehalterung anbringen

Instale la placa de montaje • Установите монтажный кронштейн • 安装安装支架

Insert the mounting bracket onto the top of

the pump as shown.

Insérez le support de ﬁxation sur le haut de la

pompe comme indiqué.

Stecken Sie die Montagehalterung wie

abgebildet auf die Pumpe.

Inserte la placa sobre la bomba de

enfriamiento, como se muestra en la imagen.

монтажный кронштейн над насосом, как

показано на рисунке.

按图示方法将安装支架插入泵机顶部。

4Install the Pump Unit

Installez la pompe • Pumpe installieren • Instale la unidad de bomba • Установка насоса

安装泵机装置

Align the bracket with the Stock AMD mounting clips as shown. Tighten the thumb screws until secure.

Alignez le support avec les clips de ﬁxation du dissipateur AMD comme indiqué. Serrez bien les vis

Richten Sie die Halterung über den AMD-Montageclips aus, wie in der Abbildung zu sehen. Ziehen Sie die

Flügelschrauben nun fest an.

Alinee la placa y los clips de la unidad Stock AMD, como se muestra en la imagen. Ajuste los tornillos de ajuste

manual hasta que estén ﬁrmes.

Поместите кронштейн относительно стандартных зажимов AMD, как показано на рисунке. Затяните винты до конца.

将支架与备用AMD安装夹对齐，如图所示。拧紧指旋螺钉，直至固定到位。

5Connect Pump to Power

Branchement de la pompe à l'alimentation électrique • Pumpe an Stromversorgung anschließen

Conecte la bomba a la corriente • Подключение насоса к питанию • 连接泵机电源

Connect the pump power header to the PSU and the 3-pin pump

RPM connector to the CPU_FAN power header. NOTE: The 3-pin

RPM connector only reports pump RPM speed and does not provide

power or control.

Connectez le cavalier d'alimentation de la pompe au bloc d'alimentation

et le connecteur de régime à 3 broches au cavalier CPU_FAN.

REMARQUE : le connecteur de régime à 3 broches se contente

d'indiquer le régime et ne fournit ni alimentation ni contrôle.

Schließen Sie den Header der Pumpe am Netzteil und den 3-poligen

RPM-Stecker am Header des CPU-Lüfters an. HINWEIS: Der 3-polige

RPM-Anschluss meldet nur die RPM-Geschwindigkeit der Pumpe und

dient weder zur Stromversorgung, noch zur Steuerung.

Conecte el cabezal de alimentación de la bomba en la PSU y el conector

RPM de la bomba de 3 patillas al cabezal de alimentación CPU_FAN.

NOTA: El conector RPM de 3 pines solo comunica la velocidad RPM de la

bomba y no suministra alimentación ni control.

Подключите разъем питания насоса к блоку питания, а 3-контактный

разъем оборотов — к разъем питания CPU_FAN. ПРИМЕЧАНИЕ.

3-контактный разъем оборотов только информирует о частоте

вращения насоса в об/мин и не обеспечивает никакого питания

или управления.

将泵机电源接头连接至PSU，将3针泵机RPM连接器连接至CPU_FAN电

源接头。注：3针RPM连接器仅会报告泵机RPM速度，并不提供电源或

控制。

6Connect Fans to Power

Branchement des ventilateurs à l'alimentation électrique • Lüfter an Stromversorgung

anschließen • Conecte los ventiladores a la corriente • Подключение вентилятора к питанию

连接风扇电源

7Connect Pump to USB Header

Branchement de la pompe à la ﬁche USB • Pumpe an USB-Header anschließen

Enchufe el conector USB a la bomba • Подключение насоса к разъему USB

将泵机连接至USB接头

Connect the fans to the included fan header wires

coming o the pump.

Connectez les ventilateurs aux ﬁls sortant de la pompe.

Schließen Sie die Lüfter an die aus der Pumpe

kommenden Drähte für die Lüfter-Header an.

Conecte los ventiladores a los cables del cabezal de

ventilador incluidos que salen de la bomba.

Подключение вентиляторов к прилагаемому разъему

проводов вентилятора отсоединит насос.

将风扇连接至从泵机接出的随附风扇接头导线上。

Using the included Corsair Link™USB cable, attach pump

unit to a motherboard USB header.

Utilisez le câble USB Corsair Link™inclus pour brancher

la pompe à une ﬁche USB de la carte mère.

Verwenden Sie das Corsair Link™USB-Kabel aus dem

Lieferumfang, um die Pumpe an einen USB-Header auf

der Hauptplatine anzuschließen.

Utilice el cable USB Corsair Link™incluido, para colocar la

unidad de la bomba en un conector USB del motherboard.

Используйте входящий комплект USB-кабель Corsair Link™,

чтобы присоединить насос к разъему USB на

материнской плате.

使用随附的Corsair Link™USB线将泵机装置连接至主板USB接

头上。

Autres manuels pour H110i

Table des matières

Autres manuels Corsair Matériel informatique

Corsair

Corsair Hydro H60 Manuel de l'opérateur

Corsair

Corsair Hydro Series Manuel utilisateur

Corsair

Corsair CWCH70 Fiche technique

Corsair

Corsair H50 - ANNEXE 1 Manuel utilisateur

Corsair

Corsair H80 Manuel utilisateur

Corsair

Corsair HYDRO X Series Manuel utilisateur

Corsair

Corsair H110i Manuel utilisateur

Corsair

Corsair H80i Manuel de l'opérateur

Corsair

Corsair Hydro Series Manuel utilisateur

Corsair

Corsair H100i Manuel de l'opérateur

Corsair

Corsair VENGEANCE RGB PRO Manuel utilisateur

Corsair

Corsair Hydro H60 Manuel utilisateur

Corsair

Corsair HYDRO X Series Manuel utilisateur

Corsair

Corsair Hydro Series Manuel utilisateur

Corsair

Corsair XT HARDLINE Manuel utilisateur

Corsair

Corsair Hydro H150i PRO Manuel utilisateur

Corsair

Corsair Hydro Series Manuel utilisateur

Corsair

Corsair Air A50 Manuel utilisateur

Corsair

Corsair LL140 RGB Series Manuel utilisateur

Corsair

Corsair H50 - ANNEXE 2 Manuel utilisateur

Corsair

Corsair AR120 RGB Series Manuel utilisateur

Corsair

Corsair Hydro Series Manuel utilisateur

Corsair

Corsair Hydro H80 Manuel utilisateur

Corsair

Corsair Hydro H60 Manuel utilisateur

Manuels Matériel informatique populaires d'autres marques

EMC2

EMC2 VNX Series Manuel du propriétaire

Panasonic

Panasonic DV0PM20105 Manuel utilisateur

Mitsubishi Electric

Mitsubishi Electric Q81BD-J61BT11 Manuel utilisateur

Gigabyte

Gigabyte B660M DS3H AX DDR4 Manuel utilisateur

Raidon

Raidon iT2300 Manuel utilisateur

National Instruments

National Instruments PXI-8186 Manuel utilisateur

Hauppauge

Hauppauge WinTV-HVR-2250 Manuel utilisateur

Kontron

Kontron CP6002 Manuel utilisateur

Manhattan

Manhattan 702843 Manuel utilisateur

Aphex

Aphex 230 Manuel utilisateur

AMD

AMD Phenom II Manuel d'exploitation

Intel

Intel NUC 12 Pro Manuel utilisateur

dbx

dbx Zone Pro 1260 Manuel utilisateur

Galaxy

Galaxy GHDX2-2430S-24F4D Manuel utilisateur

Intel

Intel AXXRMFBU4 Manuel utilisateur

Kontron

Kontron DIMM-PC/MD Manuel utilisateur

ST X-NUCLEO-SAFEA1B Mode d'emploi

STEINWAY LYNGDORF

STEINWAY LYNGDORF SP-1 Manuel utilisateur
