Bticino F3N400 Manuel utilisateur

Analog outputs module

for F3N400 - F3N500

Manuale installatore • Installation manual

G9981A01SM-11W42

F3N105

Analog outputs module for F3N400 - F3N500

Manuale installatore • Installation manual

Sommario

Operazioni preliminari 4

Presentazione 5

Installazione 6

Programmazione 8

Caratteristiche tecniche 16

Elenco delle abbreviazioni 17

Contents

Preliminary operations 4

Presentation 5

Installation 6

Programming 8

Technical characteristics 16

Glossary of abbreviation 17

Sommaire

Opérations préalables 4

Présentation 5

Installation 6

Programmation 8

Caractéristiques techniques 16

Lexique des abréviations 18

Indice

Operaciones previas 4

Presentación 5

Instalación 6

Programación 8

Características técnicas 16

Léxico de las abreviaciones 18

Indice

Operações preliminares 4

Apresentação 5

Instalação 6

Programação 8

Características técnicas 16

Léxico das abreviaturas 19

• Operazioni preliminari

Al momento del ricevimento della scatola contenente il modulo accessorio, è necessario vericare i seguenti punti:

- lo stato dell’imballo;

- l'assenza di danneggiamenti o rotture dovuti al trasporto;

- la rispondenza tra codice dell'apparecchio e codice ordinato;

- la presenza nell'imballo sia dell'articolo (comprensivo di 1 morsettiera rimovibile) che del manuale d'uso.

• Preliminary operations

Check the following points as soon as you receive the optional module package:

- the packing is in good condition,

- the product has not been damaged during transit,

- the product reference number conforms to your order,

- the package contains the product,

- the operating instructions.

• Opérations préalables

Au moment de la réception du colis contenant le module option, il est nécessaire de vérier les points suivants :

- l’état de l’emballage,

- le produit n’a pas eu de dommage pendant le transport,

- la référence de l’appareil est conforme à votre commande,

- l’emballage comprend le produit,

- une notice d’utilisation.

• Operaciones previas

Al recibir el paquete que contiene el módulo opcional, será necesario vericar los aspectos siguientes:

- estado del embalaje;

- que el producto no se haya dañado durante el transporte;

- que la referencia del Aparato esté conforme con su pedido;

- el embalaje incluye el producto;

- el manual de utilización.

• Operaçoes preliminares

Na altura da recepção da encomenda do módule opção, é necessário vericar os seguintes pontos:

- o estado da embalagem;

- se o produto não foi danicado durante o transporte;

- se a referência do Aparelho está acordo com a sua encomenda;

- dentro da embalagem encontrase realmente o produto;

- se existe um manual de utilização.

Analog outputs module for F3N400 - F3N500

Manuale installatore • Installation manual

• Presentazione

L'articolo deve essere collegato alla centrale e di misura F3N400 o F3N500. Mette a disposizione 2 uscite analogiche

0 / 4 - 20 mA interamente congurabili (soglia a 0 o 4 mA e soglia a 20 mA) su I1, I2, I3, In, U12, U23, U31, V1, V2, V3,

ΣP, ΣQ, ΣS, ΣPFL/C, F, Isys, Usys, Vsys, Ppr, Qpr, Spr, T°C1, T°C2, T°C3 e T°C4 interna. L'uscita di alimentazione può essere

utilizzata con la funzione 30V.

Su una stessa centrale di misura (F3N400 o F3N500) si possono collegare al massimo due moduli F3N105.

• Presentation

This optional module must be connected to the F3N400 or F3N500 product. It provides 2 entirely congurable 0/4-20 mA

analog outputs (threshold at 0 or 4 mA and threshold at 20 mA) on I1, I2, I3, In, U12, U23, U31,V1, V2, V3, ΣP, ΣQ, ΣS, ΣPFL/C,

F, Isys, Usys, Vsys, Ppr, Qpr, Spr, T°C1, T°C2, T°C3 and T°C4 internal. The power supply output can also be used using the 30V

function.

Up to a maximum of 2 modules, that is 4 analog outputs installed on one F3N400 or F3N500 product.

• Présentation

Ce module option doit être connecté aux produits F3N400 ou F3N500. Il met à disposition 2 sorties analogiques

0/4 – 20 mA entièrement congurables (seuil à 0 ou 4 mA et seuil à 20 mA) sur I1, I2, I3, In, U12, U23, U31, V1, V2, V3,

ΣP, ΣQ, ΣS, ΣPFL/C, F, Isys, Usys, Vsys, Ppr, Qpr, Spr, T°C1, T°C2, T°C3 et T°C4 interne. On peut également utiliser la sortie

alimentation en utilisant la fonction 30 V.

On peut avoir au maximum 2 modules, soit 4 sorties analogiques sur un même produit F3N400 ou F3N500.

• Presentación

Este módulo opcional se debe conectar a los productos F3N400 o F3N500. Pone a disposición 2 salidas analógicas 0 / 4-

20 mA totalmente congurables (umbral a 0 o 4 mA y umbral a 20 mA) en I1, 12, 13, I2, I3, In, U12, U23, U31, V1, V2, V3,

ΣP, ΣQ, ΣS, ΣPFL/C, F, Isys, Usys, Vsys, Ppr, Qpr, Spr, T°C1, T°C2, T°C3 y T°C4 interna. También se puede utilizar la salida de

alimentación con la función 30 V.

Se puede disponer de 2 módulos como máximo, ya sea 4 salidas analógicas en un mismo productos F3N400 o F3N500.

• Apresentação

Este módulo opção deve ser ligado aos productos F3N400 ou F3N500. Coloca à sua disposição 2 saídas analógicas

0 / 4 – 20 mA inteiramente conguráveis (limite a 0 ou 4 mA e limite a 20 mA) em I1, I2, I3, In, U12, U23, U31, V1, V2,

V3, ΣP, ΣQ, ΣS, ΣPFL/C, F, Isys, Usys, Vsys, Ppr, Qpr, Spr, T°C1, T°C2, T°C3 e T°C4 interna. Podemos igualmente utilizar a

saída alimentação utilizando a função 30 V.

É possível termos no máximo 2 módulos, ou seja 4 saídas analógicas num mesmo productos F3N400 ou F3N500.

• Installazione • Installation • Installation • Instalación • Instalação

• Collegamento

• Connection

• Raccordement

• Parte trasera

• Ligação

•Primadicollegareilmodulo

accertarsichelacentraledimisura

F3N400oF3N500nonsiain

tensione.

•The F3N400 - F3N500 product must

be disconnected.

•LeproduitF3N400-F3N500doit

êtrehorstension.

•El producto F3N400 - F3N500 deberá

estar desconectado.

•OprodutoF3N400-F3N500deve

cardesligado.



5678

+-+-

OUT1

OUT2

•Fissare il modulo •Fix the module •Fixer le module •

Fije el módulo •Fixe o módulo



Analog outputs module for F3N400 - F3N500

Manuale installatore • Installation manual

• Installazione • Installation • Installation • Instalación • Instalação

• Collegamento

• Connection

• Raccordement

• Parte trasera

• Ligação

•Primadicollegareilmodulo

accertarsichelacentraledimisura

F3N400oF3N500nonsiain

tensione.

•The F3N400 - F3N500 product must

be disconnected.

•LeproduitF3N400-F3N500doit

êtrehorstension.

•El producto F3N400 - F3N500 deberá

estar desconectado.

•OprodutoF3N400-F3N500deve

cardesligado.



OUT1

OUT2

OUT3

OUT4

5678

+-+-

5678

+-+-

5 

•Collegare i morsetti rispettando le indicazoni.

Alimentare la centrale di misura F3N400 o F3N500.

• Follow indications when connecting the terminal.

Switch on voltage supply.

• Raccorder le bornier en respectant les indications.

Remettre sous tension.

• Conexionar respetando las indicaciones.

Poner en tensión.

• Ligar o terminal de bornes respeitando as indicações.

Colocar sob tensão novamente.

• I moduli F3N105 possono essere collegati solo nei

primi due spazi di sinistra come indicato.

• When using the four outputs, the two modules must be

installed in the two left-hand positions as shown.

• Lors de l’utilisation de quatre sorties, l’installation des

deux modules doit se faire sur les deux emplacements

de gauche comme indiqué.

• Al utilizar las cuatro salidas, la instalación de los dos

módulos se hará en los dos emplazamientos de la

izquierda como se indica.

• Durante a utilização das quatro sáidas, a instalação dos

dois módulos devem fazer-se nas duas localizações da

esquerda como indicado.

• Programmazione • Programming • Programmation • Programación•

Programação

p.9

p.10

p.12

p.14

p.15

Menù successivo

Following menu •Menu suivant •

Menú siguiente •Menu seguir •

Previous menu •Menu précédent •

Menú auterior •Menu precedente •

Menù precedente

Analog outputs module for F3N400 - F3N500

Manuale installatore • Installation manual

• Programmazione • Programming • Programmation • Programación•

Programação

• Uscita analogica n°1: Assegnazione del tipo di uscita - Esempio: TYPE = 0 / 20 mA

• N°1 analog output type - Example: TYPE = 0 / 20 mA

• Type de la sortie analogique n° 1 - Exemple : TYPE = 0 / 20 mA

• Tipo de la salida analógica n°1 - Ejemplo: TYPE = 0 / 20 mA

• Tipo da saída analógica n°1 - Exemplo: TYPE = 0 / 20 mA

x 1

conferma /

conrm

x 1

x 1 : 0/20 mA

x2 : 30 VDC

x3 : 4/20 mA

• Programmazione • Programming • Programmation • Programación•

Programação

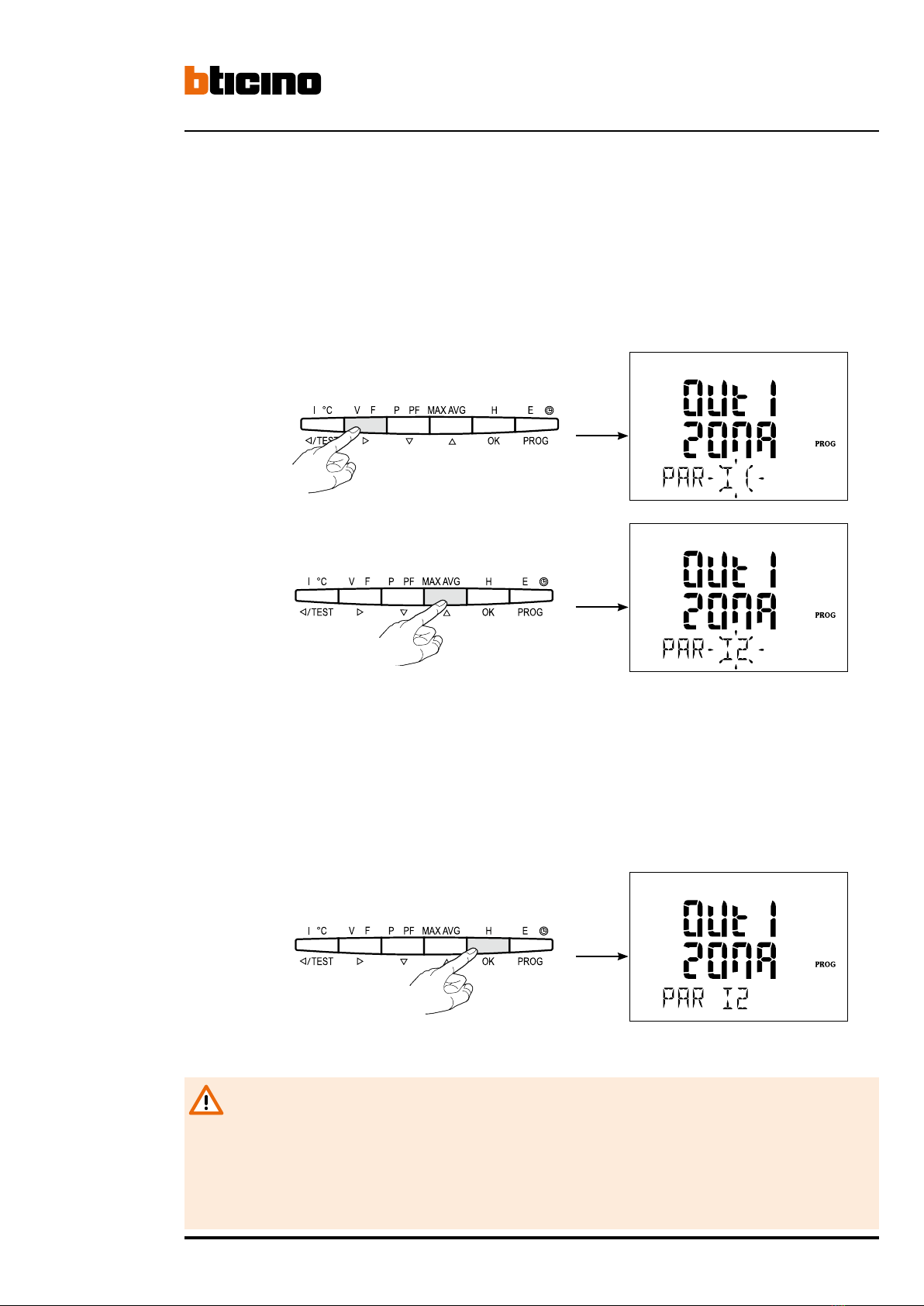

• Uscita analogica n°1: Assegnazione della grandezza da controllare - Esempio: PAR = Ι2

• N° 1 analog output allocation - Example: PAR = Ι2

• L’aectation de la sortie analogique n°1 - Exemple : PAR = Ι2

• Atribución de la salida analógica n°1 - Ejemplo: PAR = Ι2

• Afectação da saída analógica n°1 - Exemplo: PAR = Ι2

x 1

x 1 (Ι2)

x 2 (Ι3)

x 3 (Ιn)

x 4 (U12)

x 5 (U23)

x 6 (U31)

x 7 (V1)

x 8 (V2)

x 9 (V3)

x 10 (ΣP)

x 11 (ΣQ)

x 12 (ΣS)

x 13 (ΣPFL)

• Se un allarme viene assegnato ad un ingresso

di temperatura PT100 e la sonda è mancante,

l'allarme si attiva automaticamente.

•If an alarm is allocated to a temperature input

PT100 and the sensor is missing, the alarm is

triggered automatically.

•En cas d’aectation d’une alarme sur une entrée

température PT100, si la sonde est absente,

l’alarme se déclenche automatiquement.

•En caso de asignación de una alarma a una entrada de

temperatura PT100, en ausencia de sonda, la alarma se

activará de forma automática.

•Se não existir sonda e for afectado um alarme a uma

entrada de temperatura PT100, o alarme é accionado

automaticamente.

x 1

conferma /

conrm

x 14 (ΣPFC)

x 15 (F)

x 16 (ISYS)

x 17 (USYS)

x 18 (VSYS)

x 19 (PPR)

x 20 (QRP)

x 21 (SPR)

x 22 (T°C1)

x 23 (T°C2)

x 24 (T°C3)

x 25 (T°C4 interne)
