Bticino F3N400 Manuel utilisateur

2 outputs module

for F3N400 - F3N500

Manuale installatore • Installation manual

G9979A01SM-11W42

F3N103

2 outputs module for F3N400 - F3N500

Manuale installatore • Installation manual

Sommario

Operazioni preliminari 4

Presentazione 5

Installazione 6

Programmazione 7

Caratteristiche tecniche 12

Elenco delle abbreviazioni 13

Contents

Preliminary operations 4

Presentation 5

Installation 6

Programming 7

Technical characteristics 12

Glossary of abbreviation 13

Sommaire

Opérations préalables 4

Présentation 5

Installation 6

Programmation 7

Caractéristiques techniques 12

Lexique des abréviations 13

Indice

Operaciones previas 4

Presentación 5

Instalación 6

Programación 7

Características técnicas 12

Léxico de las abreviaciones 14

Indice

Operações preliminares 4

Apresentação 5

Instalação 6

Programação 7

Características técnicas 12

Léxico das abreviaturas 14

• Operazioni preliminari

Al momento del ricevimento della scatola contenente il modulo accessorio, è necessario vericare i seguenti punti:

- lo stato dell’imballo;

- l'assenza di danneggiamenti o rotture dovuti al trasporto;

- la rispondenza tra codice dell'apparecchio e codice ordinato;

- la presenza nell'imballo sia dell'articolo (comprensivo di 1 morsettiera rimovibile) che del manuale d'uso.

• Preliminary operations

Check the following points as soon as you receive the optional module package:

- the packing is in good condition,

- the product has not been damaged during transit,

- the product reference number conforms to your order,

- the package contains the product,

- the operating instructions.

• Opérations préalables

Au moment de la réception du colis contenant le module option, il est nécessaire de vérier les points suivants :

- l’état de l’emballage,

- le produit n’a pas eu de dommage pendant le transport,

- la référence de l’appareil est conforme à votre commande,

- l’emballage comprend le produit,

- une notice d’utilisation.

• Operaciones previas

Al recibir el paquete que contiene el módulo opcional, será necesario vericar los aspectos siguientes:

- estado del embalaje;

- que el producto no se haya dañado durante el transporte;

- que la referencia del Aparato esté conforme con su pedido;

- el embalaje incluye el producto;

- el manual de utilización.

• Operaçoes preliminares

Na altura da recepção da encomenda do módule opção, é necessário vericar os seguintes pontos:

- o estado da embalagem;

- se o produto não foi danicado durante o transporte;

- se a referência do Aparelho está acordo com a sua encomenda;

- dentro da embalagem encontrase realmente o produto;

- se existe um manual de utilização.

2 outputs module for F3N400 - F3N500

Manuale installatore • Installation manual

• Presentazione

L'articolo deve essere collegato alla centrale e di misura F3N400 o F3N500. Questo modulo può essere congurato

come uscita impulsi, come allarme per tutte le grandezze elettriche o come uscita di comando (mediante comunica-

zione RS485).

• Presentation

This optional module must be connected to the F3N400 or F3N500 product. This module allows the combining with the

metering of active (0 to 99 999 999 kWh), reactive (0 to 99 999 999 kvarh) and apparent energy (0 to 99 999 999 kVAh) of

two pulse outputs that can be congured according to value (0.1, 1, 10, 100 kWh, kvarh or kVAh and 1 or 10 MWh, Mvarh

and MVAh) and duration (100 ms to 900 ms).

• Présentation

Ce module option doit être connecté aux produits F3N400 ou F3N500. Ce module permet d’associer au comptage

d’énergie active (0 à 99 999 999 kWh) réactive (0 à 99 999 999 kvarh) et apparent (0 à 99 999 999 kVAh) deux sorties

impulsions congurables sur le type d’énergie, le poids (0,1, 1, 10, 100 kWh, kvarh ou kVAh et 1 ou 10 MWh, Mvarh et

MVAh) et la durée (100 ms à 900 ms).

• Presentación

Este módulo opcional se debe conectar a los productos F3N400 o F3N500. Este módulo permite asociar al contador de

energía activa (0 a 99 999 999 kWh), reactiva (0 a 99 999 999 kvarh) y aparente (0 a 99 999 999 kVAh) dos salidas de impul-

sos congurables con el tipo de energía, el peso (0,1, 1, 10, 100 kw/h, kvarh o kVAh y 1 o 10 MWh, Mvarh y MVAh) y la

duración (100 ms a 900 ms).

• Apresentação

Este módulo opção deve ser ligado aos productos F3N400 ou F3N500. Este módulo permite associar à contagem

de energia activa (0 a 99 999 999 kWh), reactiva (0 a 99 999 999 kvarh) e aparente (0 à 99 999 999 kVAh) duas saídas

de impulsões conguráveis no tipo de energia, no peso (0,1, 1, 10, 100 kWh, kvarh ou kVAh e 1 ou 10 MWh, Mvarh e

MVAh) e na duração (100 ms a 900 ms).

• Installazione • Installation • Installation • Instalación • Instalação

• Collegamento

• Connection

• Raccordement

• Parte trasera

• Ligação

•Primadicollegareilmodulo

accertarsichelacentraledimisura

F3N400oF3N500nonsiain

tensione.

•The F3N400 - F3N500 product must

be disconnected.

•LeproduitF3N400-F3N500doit

êtrehorstension.

•El producto F3N400 - F3N500 deberá

estar desconectado.

•OprodutoF3N400-F3N500deve

cardesligado.



1234

OUT1

OUT2

•Fissare il modulo •Fix the module •Fixer le module •

Fije el módulo •Fixe o módulo



 

•Collegare i morsetti rispettando le indicazoni.

Alimentare la centrale di misura F3N400 o F3N500.

• Follow indications when connecting the terminal.

Switch on voltage supply.

• Raccorder le bornier en respectant les indications.

Remettre sous tension.

• Conexionar respetando las indicaciones.

Poner en tensión.

• Ligar o terminal de bornes respeitando as indicações.

Colocar sob tensão novamente.

2 outputs module for F3N400 - F3N500

Manuale installatore • Installation manual

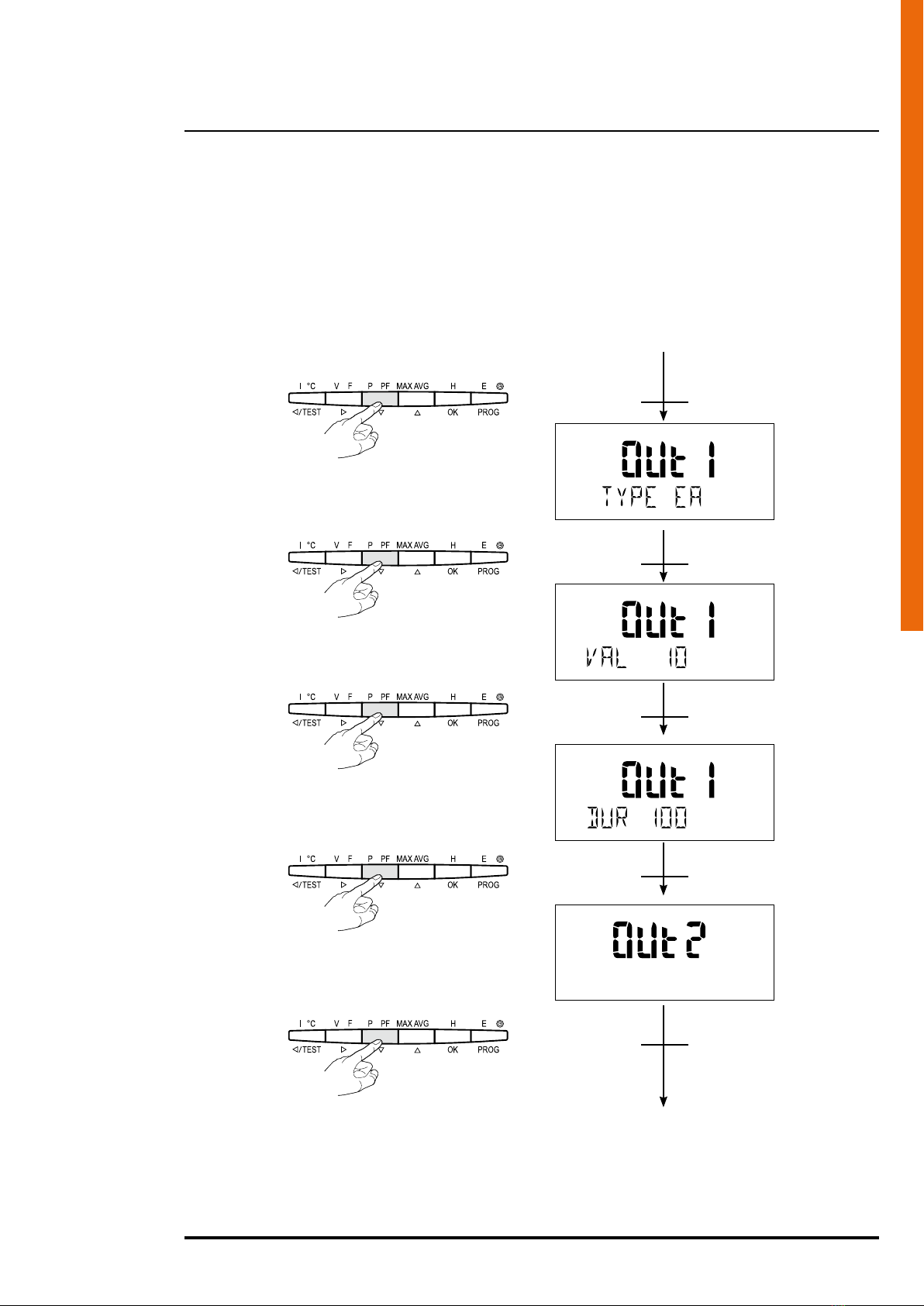

• Programmazione • Programming • Programmation • Programación•

Programação

Menù successivo

Following menu •Menu suivant •

Menú siguiente •Menu seguir •

Previous menu •Menu précédent •

Menú auterior •Menu precedente •

Menù precedente

p 8

p 9

p 10

p 11

• Programmazione • Programming • Programmation • Programación•

Programação

• Uscita impulsi n°1: Assegnazione della grandezza da controllare - Esempio: TYPE = ER (kvarh)

• Pulse output n°1 type - Example: TYPE = ER (kvarh)

• Type de la sortie impulsions n°1 - Exemple : TYPE = ER (kvarh)

• Tipo de la salida de impulsos n°1 - Ejemplo: TYPE = ER (kvarh)

• Tipo de saída n°1 - Exemplo: TYPE = ER (kvarh)

x 1

x 1 (ER)

x 2 (ES)

x 3 (EA-)

x 4 (ER-)

x 5 (EA)

x 1

conferma /

conrm

2 outputs module for F3N400 - F3N500

Manuale installatore • Installation manual

• Programmazione • Programming • Programmation • Programación•

Programação

• Uscita impulsi n°1: Peso dell'impulso in uscita - Esempio: VAL = 100 (1 = 100 kvarh)

• Pulse output n°1 rate - Example: VAL = 100 (1 = 100 kvarh)

• Poids de la sortie impulsions n°1 - Exemple : VAL = 100 (1 = 100 kvarh)

• Peso de la salida de impulsiones n°1 - Ejemplo: VAL = 100 (1 = 100 kvarh)

• Peso de saída de impulsães n°1 - Exemplo: VAL = 100 (1 = 100 kvarh)

x 1

conferma /

conrm



x 1

x 1 (100)

x 2 (1000)

x 3 (10000)

x 4 (0.1)

x 5 (1)

x 6 (10)

• Programmazione • Programming • Programmation • Programación•

Programação

• Uscita impulsi n°1: Durata dell'impulso in uscita - Esempio: DUR = 200 ms

• Pulse output n°1 durations - Example: DUR = 200 ms

• Durée de la sortie impulsions n°1 - Exemple : DUR = 200 ms

• Duración de la salida de impulsiones n°1 - Ejemplo: DUR = 200 ms

• Duração da saída de impulsões n°1 - Exemplo: DUR = 200 ms

x 1

x 1 (200 ms)

x 2 (300 ms)

x 3 (400 ms)

x 4 (500 ms)

x 5 (600 ms)

x 6 (700 ms)

x 7 (800 ms)

x 8 (900 ms)

x 1

conferma /

conrm
