Brickcom CB-100Ap-0c Fiche technique

Megapixel (PoE) Cube

Network Camera

Cube Series

Easy Installation Guide

Table of Contents

English..................................................................................................................1

Deutsch ................................................................................................................5

Español ................................................................................................................9

Français..............................................................................................................13

Italiano................................................................................................................17

Nederlands.........................................................................................................21

Português...........................................................................................................25

Русский ..............................................................................................................29

Türkçe ................................................................................................................33

日本語.................................................................................................................37

Polski..................................................................................................................41

Step 1. Check Package Contents

a. Network Camera

b. Product CD

c. Camera Stand

d. Warranty Card

e. Terminal I/O Connector Block (*)

f. Easy Installation Guide

g. 1.5m White Flat RJ-45 cable

(For CB-100Ae/ CB-100Ap only)

h. Power Adapter (*Optional)

English

Step 2. Install Camera and Network Devices

< CB Series>

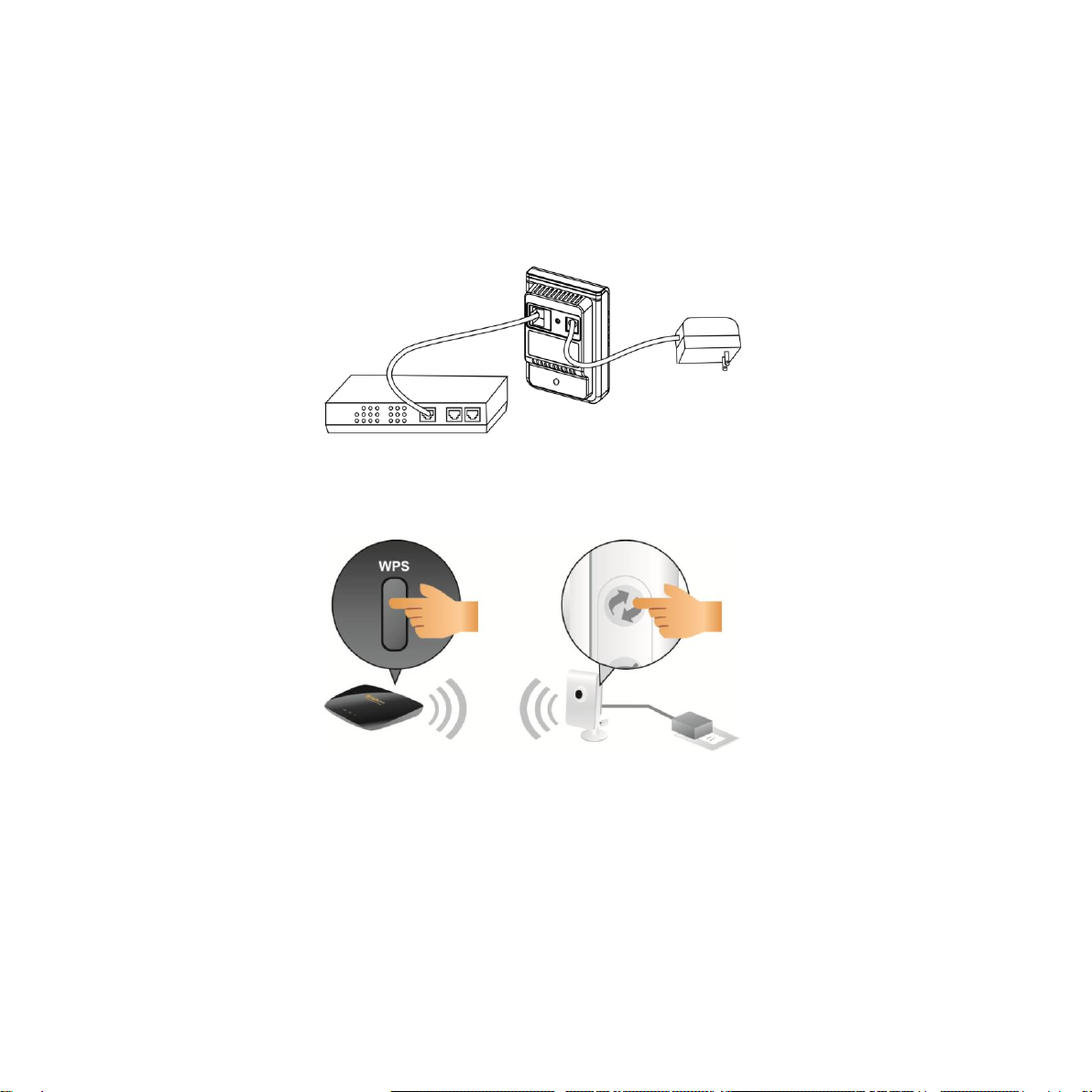

Wired Connection

Connect the supplied power cable from the camera to a power outlet and the camera to a switch

via Ethernet cable.

Wireless Connection

Connect the supplied power cable from the camera to a power outlet. And press WPS button

both on the camera and the wireless router (DWRT-600N).

1) Terminal I/O Connector Block Connection

Attach the supplied connector block to the terminal connector on the camera. Refer to the

diagram below to attach external devices to the connector block.

2) Power over Ethernet (PoE) Connection

The camera can be powered by a PoE-enabled switch. Connect the camera to the switch via

Ethernet cable.

Step 3. Install the EasyConfig Software

Insert the CD into the CD-ROM, and follow the instructions of the Install Shield Wizard to finish

installation.

Step 4. Launch EasyConfig

Launch the EasyConfig software, and click on the camera from the survey list to connect.

Follow the EasyConfig software to configure the camera’s IP address and EasyLinkTM settings.

Step 5. Installation Completed

Click <Live View> to view the live video feed of the network camera.

Schritt 1.Ü berprüfen Verpackungsinhalt

a. Netzwerkkamera

b. Produkt-CD

c. Kamerahalterung

d. Garantiekarte

e. Terminal I/O Schraubklemmleiste (*)

f.Schnell-Installationshandbuch

g. 1.5m weißes RJ-45-Flachkabel

(For CB-100Ae/ CB-100Ap only)

h. Netzadapterstecker (*Optional)

Deutsch

Schritt 2.Installieren Sie die Kamera und die Netzwerkgeräte

< CB Series>

Verkabelten Verbindung

Das mitgelieferte Netzteil von der Kamera an eine Netzsteckdose anschließen und die Kamera

über ein Ethernetkabel mit einem Switch verbinden.

Wireless Verbindung

Das mitgelieferte Netzteil von der Kamera an eine Netzsteckdose anschließen. Bitte drücken Sie

die WPS Taste auf der Kamera und den WLAN Router (DWRT-600N).

1) Terminal I/O Klemmleiste Digital Ein/-Ausgang

Bitte verbinden Sie den Klemmleisten-Stecker mit der Kamera. Das obige Diagramm

beschreibt die verschiedenen Anschlüsse der Klemmleiste.

2) Stromzuführung über Ethernet (PoE)-Verbindung

Die Kamera kann direkt an einen PoE-fähigen Switch.

Schritt 3.Installieren der EasyConfig-Software

Die Installations-CD in das CD-ROM-Laufwerk einlegen, und befolgen Sie die Anweisung des

InstallShield Wizards vollständig installieren zu können.

1: Erdung

2: Digitaleingang

3: Digitalausgang

4: Stromzufuhr + 5V

Schritt 4.Launch EasyConfig

Zum Starten des EasyConfig, und zum Verbinden machen Sie einen klick auf die Kamera auf der

Ü bersichtsliste.

Bitte folgen Sie die Anleitung der EasyConfig Software und konfigurieren Sie die IP-Adresse und

EasyLinkTM

Schritt 5.Installation vollständig

Klicken auf <Live-Ansicht>, um das Live-Video von der angeschlossenen IP-Kamera zu betrachten
