Brennenstuhl SOL 04 PLUS Manuel

Solar LED-Wandleuchte

Solar LED wall lamp

SOL 04 PLUS

Bedienungsanleitung ...................................... 2

Directions for use............................................ 6

Notice d’utilisation ...................................... 10

Handleiding .................................................... 14

Bruksanvisning.............................................. 18

Instrucciones de empleo ............................ 22

anual de instruções .................................. 26

Istruzioni per l’uso........................................ 30

Instrukcja obsługi ........................................ 34

Οδηγίες χρήσης

.............................................. 38

Kullanma talimatı.......................................... 42

Инструкция по эксплуатации ..................

Käyttöohje ...................................................... 50

015209 S lar-Wandleuchte SOL 04_015209 BA_S lar-Wandleuchte SOL 04 09.08.16 15:09 Seite 1

Installations- und Bedienungsanleitung

Solar LED-Wandleuchte SOL 04 PLUS

EINFÜHRUNG

Die euchte arbeitet mit einem eingebauten Bewegungsmelder, welcher ständig nach

Wärmequellen sucht, die sich in seinem Überwachungsbereich bewegen. Sobald eine

Wärmequelle (wie ein Mensch oder ein Auto) in diesem Bereich entdeckt wird, schaltet

sich die euchte sofort ein und bleibt solange eingeschaltet, wie sich die Wärmequelle im

Überwachungsbereich bewegt.

INSTALLATIONSVORSCHLÄGE

• Die euchte sollte idealerweise einer Höhe von 1,8 bis 2,5 Meter befestigt werden,

um den maximalen Überwachungsbereich zu erreichen (siehe Abb. 1A).

• Um Fehlauslösungen zu vermeiden, sollte die euchte fern von Wärmequellen wie z.B.

Klimaanlagen, anderen Außenbeleuchtungen, fahrenden Autos, Dunstabzugsöffnungen

sowie von starken elektromagnetischen Störquellen angebracht werden.

• Richten Sie den Sensor bitte nicht auf reﬂektierende Oberﬂächen, wie glatte weiße

Wände, Swimmingpools usw. aus.

• Der Überwachungsbereich des Bewegungsmelders (etwa 7 Meter bei 100° Erfassungs-

winkel) kann sich in Abhängigkeit von der Montagehöhe und vom Montageort etwas

verändern. Der Überwachungsbereich kann sich auch bei wechselnden Umgebungs -

temperaturen ändern.

• Bevor Sie einen Platz zur Installation auswählen beachten Sie bitte, dass der

Bewegungsmelder auf Bewegungen, die quer zum Überwachungsbereich erfolgen,

empﬁndlicher reagiert als auf Bewegungen direkt auf den Sensor zu oder weg vom

Sensor (siehe Abb. 1B).

100°

1,8-2,5 m

Solarmodul

Bewegungsmelder

015209 S lar-Wandleuchte SOL 04_015209 BA_S lar-Wandleuchte SOL 04 09.08.16 15:09 Seite 2

Solar LED-Wandleuchte SOL 04 PLUS Bedienungsanleitung

gute Erkennung schlechte Erkennung

• Befestigen Sie die euchte so, dass das Solarmodul tagsüber die maximale DIREKTE

SONNENEINSTRAH UNG erhält.

INSTALLATIONSSCHRITTE

1. Entfernen Sie die Montageplatte der euchte, indem Sie die Verriegelung mit Hilfe des

beigefügten Schlüssels in Richtung „OPEN“ entriegeln.

2. Bohren Sie zwei öcher in die Wand, an der Sie die euchte anbringen wollen,

und befestigen Sie dann die Montageplatte mit den Schrauben (siehe Abb. 2).

3. Befestigen Sie die euchte auf der Montageplatte und sichern Sie sie, indem Sie den

Schlüssel in Richtung „ OCK“ umdrehen. Entfernen Sie den Schlüssel und behalten

Sie ihn für den zukünftigen Gebrauch.

BETRIEB

1. Die Akkus im Inneren werden durch das Solarmodul aufgeladen. Je länger das

Solarmodul tagsüber direktem Sonnenlicht ausgesetzt ist, desto länger kann die

euchte eingeschaltet bleiben. Vor der Inbetriebnahme der euchte sollten die Akkus

mindestens 3 bis 4 Tage im Sonnenlicht aufgeladen werden (Schiebeschalter auf OFF

stellen). Alternativ können die Akkus auch in einem handelsüblichen adegerät

aufgeladen werden.

2. Nachdem die Akkus aufgeladen sind, kann die euchte in Betrieb genommen werden.

Folgende Betriebsarten können über den an der Gehäuserückseite beﬁndlichen

Schiebeschalter eingestellt werden:

015209 S lar-Wandleuchte SOL 04_015209 BA_S lar-Wandleuchte SOL 04 09.08.16 15:09 Seite 3

Bedienungsanleitung Solar LED-Wandleuchte SOL 04 PLUS

AUTO: Normalbetrieb über den integrierten Bewegungsmelder

ON: Dauerlicht (z.B. als Notleuchte)

OFF: Abschaltung für agerung und zum Auﬂaden

FUNKTION

1. Wenn die euchte zum ersten Mal angeschaltet wird, leuchten die EDs auf und der

Bewegungsmelder beginnt sich aufzuwärmen. Die EDs bleiben ca. 40 Sekunden

eingeschaltet, dann blinken Sie 3-mal und wechseln in den Betriebsmodus.

2. Die euchte ist mit einem Dämmerungsschalter ausgestattet, d.h. die euchte schaltet

sich in der Betriebsart „AUTO“ erst ein, wenn es dunkel ist. Die EDs schalten sich bei

einer Bewegung im Überwachungsbereich ein und bleiben bis ca. 60 Sekunden nach

der letzten Bewegung eingeschaltet. Wenn während der euchtzeit eine Bewegung

entdeckt wird, beginnt die euchtdauer erneut von vorn und die EDs bleiben weitere

60 Sekunden an.

3. Im Tageslicht oder in heller Umgebung wird die euchte nicht durch Bewegungen

aktiviert.

ERSETZEN DER WIEDERAUFLADBAREN AKKUS

1. Stellen Sie den Schalter in die OFF-Position.

2. Entfernen Sie die Schrauben der Batterieabdeckung auf der Rückseite der euchte.

3. Entfernen Sie die alten Akkus und ersetzen diese durch drei neue wiederauﬂadbare

AA Ni-MH 1,2 V Akkus. Achten Sie dabei unbedingt auf die korrekte +/- Polausrichtung.

4. Vor der Benutzung der euchte sollten die Akkus mindestens 3 bis 4 Tage im

Sonnenlicht aufgeladen werden (Schiebeschalter bleibt in OFF-Position).

015209 S lar-Wandleuchte SOL 04_015209 BA_S lar-Wandleuchte SOL 04 09.08.16 15:09 Seite 4

Solar LED-Wandleuchte SOL 04 PLUS Bedienungsanleitung

FEHLERBESEITIGUNG

Problem euchte schaltet sich bei Bewegungen im Überwachungsbereich nicht ein.

ögliche Ursache Vorgeschlagene Abhilfe

1. Akkus sind verbraucht Akkus wieder auﬂaden

2.Nahe gelegene Beleuchtung ist zu hell. Einheit von der Beleuchtung weg ausrichten

Problem euchte schaltet sich aus nicht erkennbarem Grund ein (Fehlauslösung).

ögliche Ursache Vorgeschlagene Abhilfe

1. Wärmequellen wie Klimaanlagen, Platzieren Sie die euchte abseits

Entlüftungsöffnungen, Dunstabzüge, von diesen Quellen.

weitere Außenbeleuchtung, fahrende

Autos aktivieren den Sensor.

2. Tiere, z. B. Marder oder Haustiere.

Eine neue Ausrichtung der euchte kann helfen.

3. Reﬂexionen vom Pool oder euchte neu ausrichten

von reﬂektierenden Oberﬂächen.

Achtung: In trockener und kalter Umgebung sind Bewegungsmelder empﬁndlicher als in

feuchter und heißer Umgebung.

TECHNISCHE DATEN

Akku: 3 x AA 1,2 V / 600 mAh

Anzahl EDs: 2 x 0,5 W

euchtdauer: 60 ±2 Sek.

Überwachungswinkel: 100°

Reichweite: max. 7 Meter

Schutzart: IP44

ENTSORGUNG

Elektrogeräte umweltgerecht entsorgen! Elektrogeräte gehören nicht in den Haus-

müll. Gemäß Europäischer Richtlinie 2012/19/EG über Elektro- und Elektronikalt -

geräte müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltge-

rechten Wiederverwertung zugeführt werden. Möglichkeiten zur Entsorgung des ausge-

dienten Geräts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Umweltschäden durch falsche Entsorgung der Batterien und Akkus!

Batterien und Akkus gehören nicht in den Hausmüll. Sie können giftige Schwermetalle

enthalten und unterliegen der Sondermüllbehandlung. Geben Sie deshalb verbrauchte

Batterien bei einer kommunalen Sammelstelle ab.

015209 S lar-Wandleuchte SOL 04_015209 BA_S lar-Wandleuchte SOL 04 09.08.16 15:09 Seite 5

Installations- and Operating Instructions

Solar LED wall lamp SOL 04 PLUS

Introduction

The lamp works with a built-in motion detector that constant scans for heat sources

moving in its monitoring area. As soon as a heat source (such as a person or a car) is

detected in this area, the light comes on and remains on as long as the heat source moves

in the monitored area.

INSTALLATION TIPS

• The lamp should ideally be installed at a height of 1.8 to 2.5 metres to cover the maxi-

mum monitored area (see Fig. 1A).

• To avoid false alarms, the light should be installed away from heat sources such as air

conditioners, other outside lights, running cars, exhaust vents, and strong sources of

electromagnetic disturbance.

• Do not aim the sensor at reflective surfaces such as smooth, white walls, swimming

pools, etc.

• The motion detector’s monitored area (about 7 metres at 100° monitoring field) can

change somewhat depending on the height at which it is installed and the installation

site. The monitored area can also change due to ambient temperature.

• Before you choose an installation site, please note that the motion detector reacts with

greater sensitivity to movement across the monitored area than movements directly to

ward or away from the sensor (see Fig. 1B).

100°

1,8-2,5 m

Solar module

Motion detector

015209 S lar-Wandleuchte SOL 04_015209 BA_S lar-Wandleuchte SOL 04 09.08.16 15:09 Seite 6

Solar LED-Wall Light SOL 04 PLUS

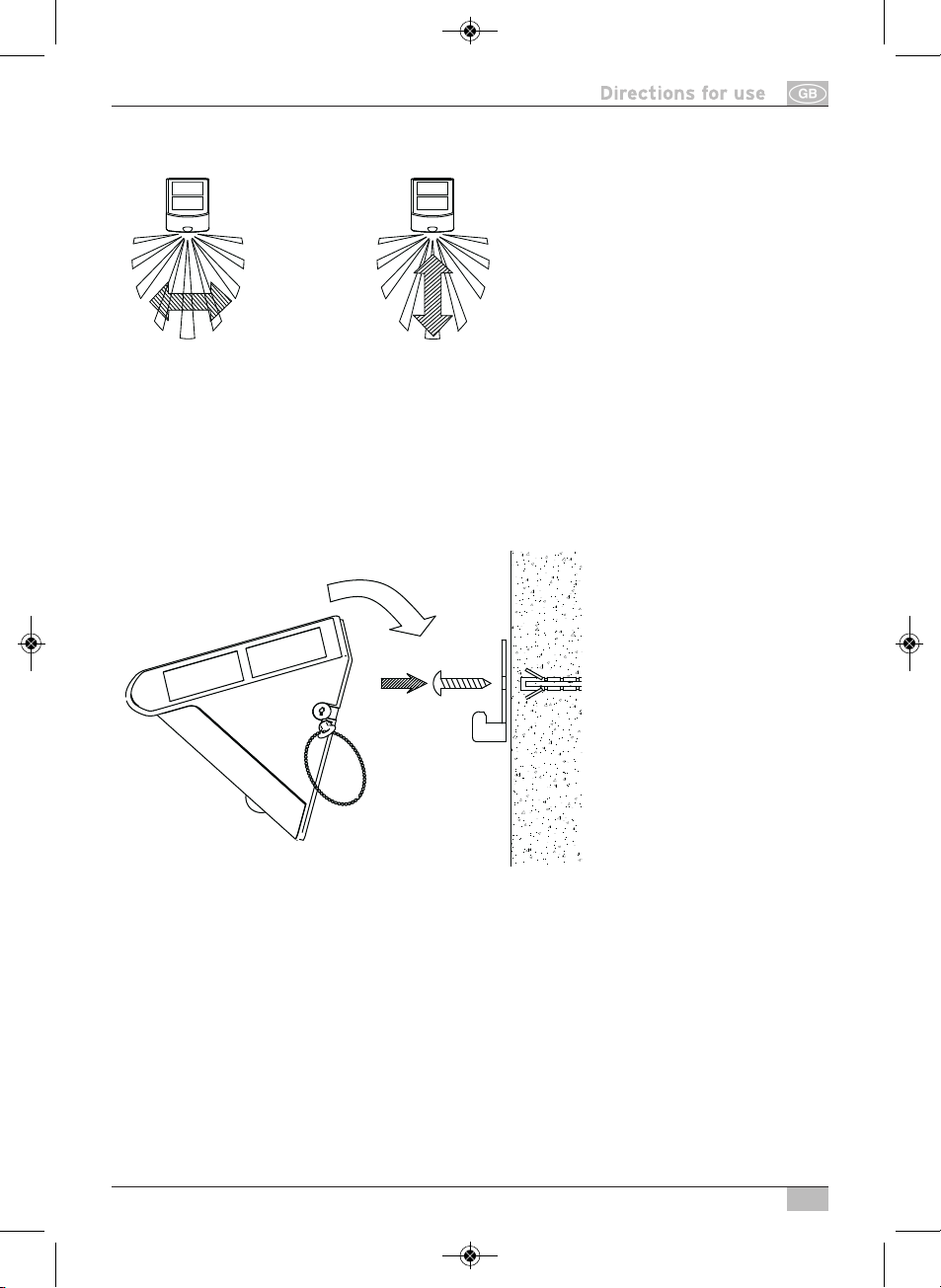

good detection poor detection

• Mount the lamp such that the solar module receives the maximum possible DIRECT

SUN IGHT during the day.

INSTALLATION STEPS

1. Remove the light’s mounting plate by opening the locking mechanism using the en-

closed key and turning it toward „OPEN“.

2.Drill two holes in the wall on which you wish to install the lamp and mount the mounting

plate with the screws (see Fig. 2).

3. Mount the lamp on the mounting plate and secure it by turning the key to „ OCK“.

Remove the key and keep it for future use.

OPERATION

1. The rechargeable batteries inside are charged by the solar module. The longer the solar

module is exposed to direct sunlight during theday, the longer the light can remain on.

Before starting to use the light, the batteries should be charged in sunlight for at least

3 to 4 days (slider switch set to OFF). Alternately, the batteries can be charged with a

standard battery charger.

2.After the batteries are charged, the lamp can be used. The following operational modes

can be set on the slider switch on the back of the housing.

015209 S lar-Wandleuchte SOL 04_015209 BA_S lar-Wandleuchte SOL 04 09.08.16 15:09 Seite 7

Solar LED-Wall Light SOL 04

AUTO: Normal operation through the integrated motion detector

ON: Constant light(e.g. as emergency light)

OFF: Deactivation for storage and for charging

FUNCTION

1. When the lgiht is turned on for the first time, the EDs light up and the motion detector

begins to warm up. The EDs will stay on for around 40 seconds and then blink 3 times

and switch into operational mode.

2.The light is equipped with a dimmer switch, i.e. the light switches into „AUTO“ mode

when it gets dark. The EDs activate when movement is detected in the monitored area

and stay on around 60 seconds after the last movement. If motion is detected when the

light is already on, the lighting period begins again and the EDs stay on for another

60 seconds.

3. In daylight or in bright surroundings, the light is not activated by motion.

REPLACING THE RECHARGEABLE BATTERIES

1. Set the switch to the OFF-position.

2. Remove the screws from the battery cover on the back of the light.

3. Remove the old batteries and replace them with new rechargeable AA Ni-MH 1.2 V

batteries. Make sure the +/- poles are correctly connected.

4. The batteries should be charged in direct sunlight for at least 3 to 4 days prior the first

use of the light (slider switch in OFF-position).

015209 S lar-Wandleuchte SOL 04_015209 BA_S lar-Wandleuchte SOL 04 09.08.16 15:09 Seite 8

Solar LED-Wall Light SOL 04 PLUS

TROUBLESHOOTING

Problem ight does not activate when there is movement in the monitored area.

Possible Cause Suggested Solution

1. Batteries are dead Recharge batteries

2.Nearby lights too bright. Aim the unit away from the light source

Problem ight activates for no apparent reason (false alarm).

Possible Cause Suggested Solution

1. Heat sources such as air Place the light beyond these sources

conditioners, exhaust vents,

ventilation openings, other

outdoor lights, running cars,

activate the sensor.

2. Animals, e.g. martens or house pets. Re-aiming the light can help.

3. Reflections from pool or Re-aim light

from reflecting surfaces.

NOTE: Motion detectors are more sensitive in dry and cold surroundings than in moist and

hot surroundings.

TECHNICAL DATA

Battery: 3 x AA 1,2 V / 600 mAh

Number of EDs: 2 x 0,5 W

ight duration: 60 ±2 Sec.

Monitored angle: 100°

Range: max. 7 metres

Protection Class: IP44

DISPOSAL

Dispose of electronic devices in an eco-friendly fashion! Electronic devices do not

belong in your household waste. Compliant with European Guideline 2012/19/EG

for electric and electronic devices, used electronic devices must be collected

separately and taken in for environmentally sound re-cycling. Options for disposing of

used devices may be obtained from your township, city or municipal government.

Incorrect disposal of batteries rechargeable batteries can harm the environment!

Batteries and rechargeable batteries do not belong in the household waste. They

can contain poisonous heavy metals and are subject to treatment as hazardous

wastes. Take your used batteries to a municipal collection site.

015209 S lar-Wandleuchte SOL 04_015209 BA_S lar-Wandleuchte SOL 04 09.08.16 15:09 Seite 9

Instructions d’installation et d‘utilisation

Lampe solaire murale à LED SOL 04 PLUS

INTRODUCTION

a lampe fonctionne avec un détecteur de mouvement intégré, qui cherche en

permanence les sources de chaleur se déplaçant dans sa zone de surveillance.

Dès qu’une source de chaleur (comme une personne ou une voiture) est découvert dans

sa zone, la lampe s’allume immédiatement et reste allumée tant que la source de chaleur

se déplace dans la zone de surveillance.

SUGGESTIONS D‘INSTALLATION

• a lampe doit être fixée, dans le meilleur des cas, à une hauteur comprise entre 1,8 et

2,5 mètres pour atteindre la zone de surveillance maximale (voir ill.1A).

• Pour éviter des déclenchements intempestifs, il est recommandé d’installer la lampe

loin de sources de chaleur comme les climatisations, d’autres éclairages extérieurs, de

voitures utilisées, d’orifices d’échappement de fumée ainsi que de sources de fortes in-

terférences électromagnétiques.

• Veuillez ne pas orienter le capteur vers des surfaces réflectrices comme les murs

blancs, les piscines etc.

• a zone de surveillance du détecteur de mouvement (env. 7 mètres pour un angle de

saisie de 100°) peut varier en fonction de la hauteur de montage et du lieu de montage.

a zone de surveillance peut varier également par des températures ambiantes chan-

geantes.

• Avant de choisir un emplacement pour l’installation, veuillez tenir compte que le détec-

teur de mouvement réagit plus sensiblement aux mouvements effectués en travers de

la zone de surveillance qu’aux mouvements qui s’approchent directement ou s’éloignent

du capteur (voir ill.1B).

100°

1,8-2,5 m

Module solaire

Détecteur de

mouvement

015209 S lar-Wandleuchte SOL 04_015209 BA_S lar-Wandleuchte SOL 04 09.08.16 15:09 Seite 10

Autres manuels pour SOL 04 PLUS

Table des matières

Langues :

Autres manuels brennenstuhl Lampe de travail

brennenstuhl

brennenstuhl CAL 1 Manuel utilisateur

brennenstuhl

brennenstuhl ML CN 110 V2 IP65 Manuel utilisateur

brennenstuhl

brennenstuhl L2705 Manuel utilisateur

brennenstuhl

brennenstuhl ML 130 IP54 Manuel utilisateur

brennenstuhl

brennenstuhl ML CA2 120 IP54 Manuel utilisateur

brennenstuhl

brennenstuhl Jet-Light ELH 21 Manuel utilisateur

brennenstuhl

brennenstuhl JARO Manuel utilisateur

brennenstuhl

brennenstuhl ML SN 4005 IP 54 Manuel utilisateur

brennenstuhl

brennenstuhl JAR0 1060 M Manuel utilisateur

brennenstuhl

brennenstuhl JARO Manuel utilisateur

brennenstuhl

brennenstuhl professionalLINE LB 5000 Manuel utilisateur

brennenstuhl

brennenstuhl HL DA 61 M3H2 Manuel utilisateur

brennenstuhl

brennenstuhl ML CN 110 V2 IP65 Manuel utilisateur

brennenstuhl

brennenstuhl SOL 80 Manuel

brennenstuhl

brennenstuhl SOL 80 Manuel

brennenstuhl

brennenstuhl L2705 Manuel utilisateur

brennenstuhl

brennenstuhl ML CA2 120 IP54 Manuel utilisateur

brennenstuhl

brennenstuhl 1 17260 0 Manuel utilisateur

brennenstuhl

brennenstuhl ML SN 4005 V2 IP 54 Manuel utilisateur

brennenstuhl

brennenstuhl HL 0400 A Manuel utilisateur

brennenstuhl

brennenstuhl ML DA 1206 DE 3993 Manuel utilisateur

brennenstuhl

brennenstuhl ML CA 110 IP54 Manuel utilisateur

brennenstuhl

brennenstuhl professionalLINE LA 4010 Manuel utilisateur

brennenstuhl

brennenstuhl LDN 2405 IP44 Manuel utilisateur

Manuels Lampe de travail populaires d'autres marques

ANSMANN

ANSMANN POWERLIGHT 5.1 Manuel utilisateur

RTRMAX

RTRMAX RTX1868 Manuel utilisateur

FeinTech

FeinTech LAL00220 Manuel utilisateur

Bunker Hill Security

Bunker Hill Security 64735 Manuel utilisateur

Goobay

Goobay 30450 Manuel utilisateur

REV Ritter

REV Ritter SPOT Manuel utilisateur

Ignition

Ignition Stagepix Line 100 IP Manuel utilisateur

SCANGRIP

SCANGRIP DUO CONNECT Manuel utilisateur

Bosch

Bosch GLI 18 V Manuel utilisateur

Bayco

Bayco SL-1514 Manuel utilisateur

EUFAB

EUFAB SMD LED 8+1 Manuel utilisateur

DeWalt

DeWalt DCL510 Manuel utilisateur

PowerSmith

PowerSmith PWLD080T Manuel utilisateur

MaxLite

MaxLite 73683 Manuel utilisateur

Heitronic

Heitronic Trend 27867 Manuel utilisateur

Monzana

Monzana Gore MZCL10 Manuel utilisateur

EINHELL

EINHELL TE-CL 18/2000 LiAC Manuel utilisateur

Bayco

Bayco NIGHTSTICK Dual-Light Xtreme Lumens... Manuel utilisateur

brennenstuhl SOL 04 PLUS Manuel

Manuels Lampe de travail populaires d'autres marques
