Bosch UniversalDistance 50 Manuel utilisateur

19.111 m

24.589 m

4.333 m

25.000 m

Robert Bosch Power Tools GmbH

70538 Stuttgart

GERMANY

www.bosch-pt.com

1 609 92A 4PE (2018.10) O / 397

de Originalbetriebsanleitung

en Original instructions

fr Notice originale

es Manual original

pt Manual original

it Istruzioni originali

nl Oorspronkelijke gebruiksaanwijzing

da Original brugsanvisning

sv Bruksanvisning i original

no Original driftsinstruks

fi Alkuperäiset ohjeet

el Πρωτότυπο οδηγιών χρήσης

tr Orijinal işletme talimatı

pl Instrukcja oryginalna

cs Původní návod k používání

sk Pôvodný návod na použitie

hu Eredeti használati utasítás

ru Оригинальное руководство по

эксплуатации

uk Оригінальна інструкція з експлуатації

kk Пайдалану нұсқаулығының түпнұсқасы

ro Instrucțiuni originale

bg Оригинална инструкция

mk Оригинално упатство за работа

sr Originalno uputstvo za rad

sl Izvirna navodila

hr Originalne upute za rad

et Algupärane kasutusjuhend

lv Instrukcijas oriģinālvalodā

lt Originali instrukcija

ko 사용 설명서 원본

ar   

fa   

1 609 92A 4PE

UniversalDistance 50

Deutsch...................................................................... Seite 6

English ........................................................................page 18

Français.......................................................................Page 31

Español .....................................................................Página 44

Português ...................................................................Página 57

Italiano......................................................................Pagina 69

Nederlands..................................................................Pagina 82

Dansk .........................................................................Side 94

Svensk .......................................................................Sidan 105

Norsk..........................................................................Side 116

Suomi......................................................................... Sivu 127

Ελληνικά.....................................................................Σελίδα 139

Türkçe........................................................................Sayfa 151

Polski .......................................................................Strona 165

Čeština.....................................................................Stránka 177

Slovenčina .................................................................Stránka 189

Magyar ....................................................................... Oldal 200

Русский..................................................................Страница 212

Українська............................................................... Сторінка 227

Қазақ ..........................................................................Бет 239

Română .....................................................................Pagina 252

Български ...............................................................Страница 265

Македонски..............................................................Страница 277

Srpski.......................................................................Strana 289

Slovenščina ..................................................................Stran 302

Hrvatski ................................................................... Stranica 313

Eesti...................................................................... Lehekülg 325

Latviešu...................................................................Lappuse 336

Lietuvių k..................................................................Puslapis 348

 ....................................................................페이지 360

 ...................................................................... 372

...................................................................... 384

2 |

1 609 92A 4PE | (25.10.2018) Bosch Power Tools

| 3

Bosch Power Tools 1 609 92A 4PE | (25.10.2018)

19.111 m

24.589 m

4.333 m

25.000 m

00.000 m

00.000 m –––– m

ERROR

(1)(2)(3)(4)

(5)

(6)

(7)

(8)

(9)

(10)

(14)

(13)

(12)

(a) (b) (h)

(e)

(f)

(g) (c)

(c)

(d)

(11)

4 |

1 609 92A 4PE | (25.10.2018) Bosch Power Tools

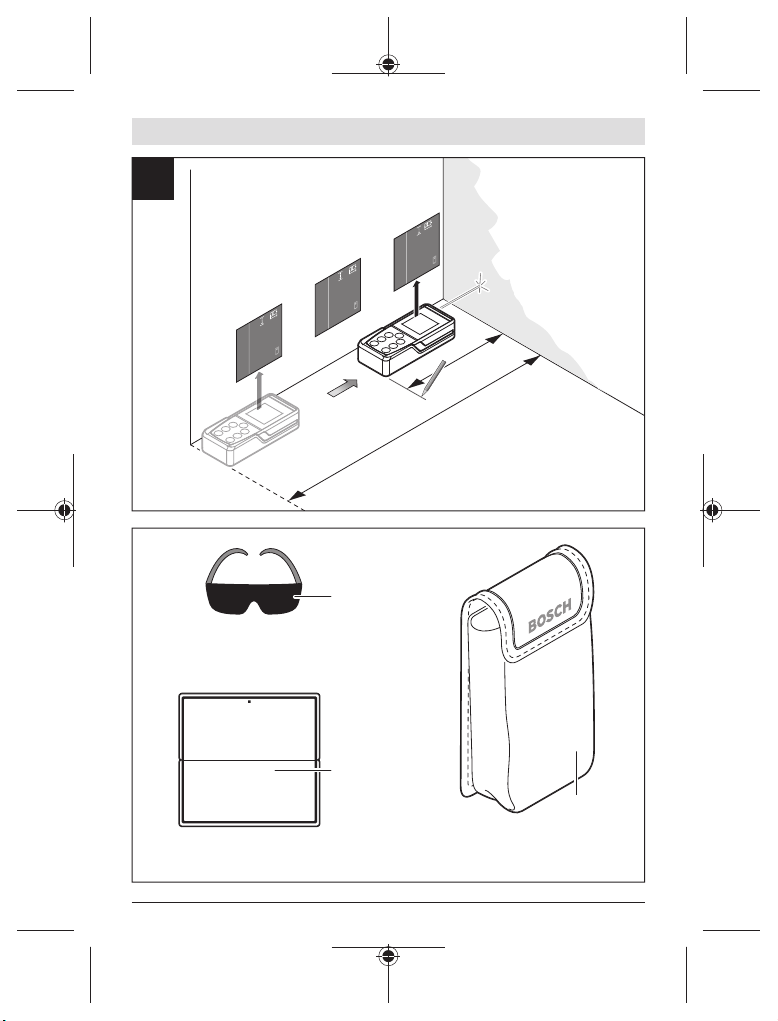

0.500 m

| 5

Bosch Power Tools 1 609 92A 4PE | (25.10.2018)

2 607 990 031

2 607 001 391

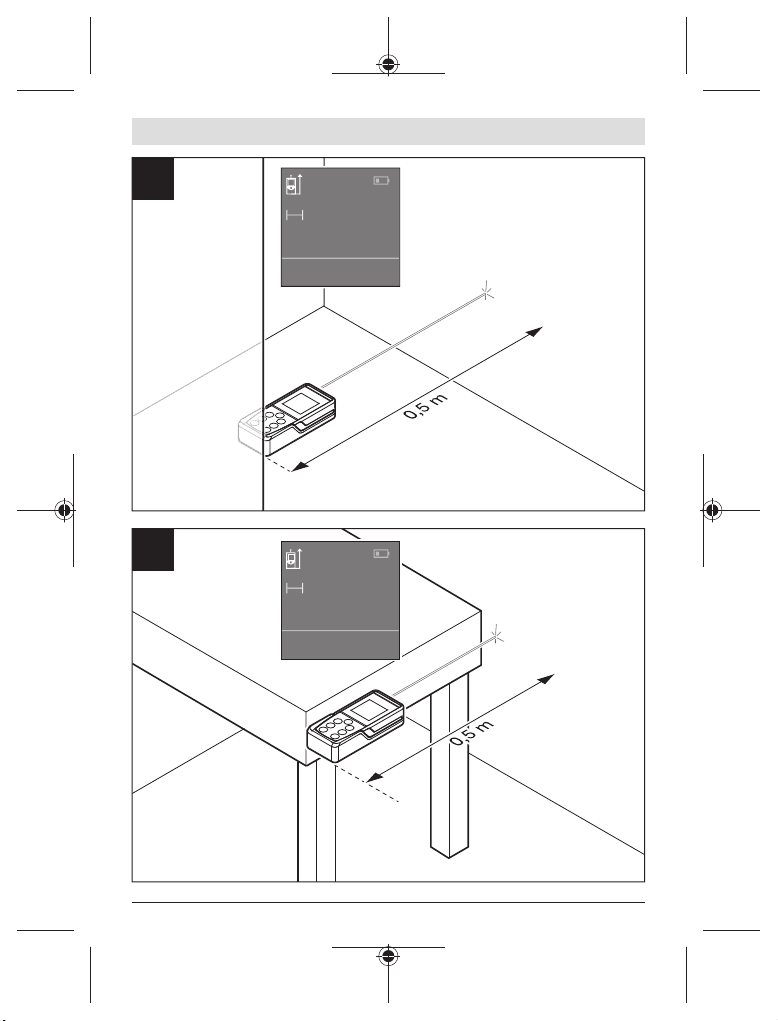

0,5 m

2,45 m

0.500 m

2.450 m

0.500 m

min

max

0.000 m

2.450 m

1.500 m

min

max

0.000 m

2.450 m

min

max

(15)

(16)

(17)

6 | Deutsch

1 609 92A 4PE | (25.10.2018) Bosch Power Tools

Deutsch

Sicherheitshinweise

Sämtliche Anweisungen sind zu lesen und zu beachten, um mit dem

Messwerkzeug gefahrlos und sicher zu arbeiten. Wenn das Mess-

werkzeug nicht entsprechend den vorliegenden Anweisungen ver-

wendet wird, können die integrierten Schutzvorkehrungen im

Messwerkzeug beeinträchtigt werden. Machen Sie Warnschilder

am Messwerkzeug niemals unkenntlich. BEWAHREN SIE DIESE ANWEISUNGEN

GUT AUF UND GEBEN SIE SIE BEI WEITERGABE DES MESSWERKZEUGS MIT.

uVorsicht – wenn andere als die hier angegebenen Bedienungs- oder Justierein-

richtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann

dies zu gefährlicher Strahlungsexposition führen.

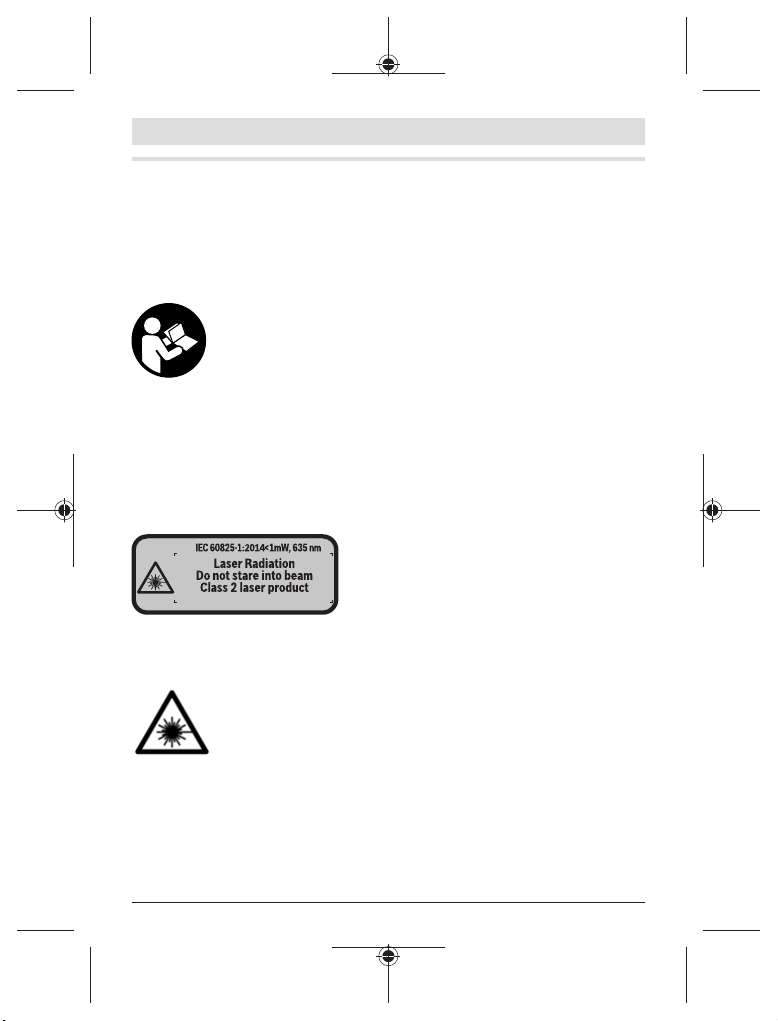

Das Messwerkzeug wird mit einem Warnschild ausgeliefert (in der Darstellung des

Messwerkzeugs auf der Grafikseite mit Nummer (14) gekennzeichnet).

uIst der Text des Warnschildes nicht in Ihrer Landessprache, dann überkleben Sie

ihn vor der ersten Inbetriebnahme mit dem mitgelieferten Aufkleber in Ihrer

Landessprache.

Richten Sie den Laserstrahl nicht auf Personen oder Tiere und bli-

cken Sie nicht selbst in den direkten oder reflektierten Laserstrahl.

Dadurch können Sie Personen blenden, Unfälle verursachen oder das

Auge schädigen.

uFalls Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schließen und der

Kopf sofort aus dem Strahl zu bewegen.

uNehmen Sie keine Änderungen an der Lasereinrichtung vor.

uVerwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die Laser-Sichtbrille

dient zum besseren Erkennen des Laserstrahls; sie schützt jedoch nicht vor der Laser-

strahlung.

uVerwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder im Straßenver-

kehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermindert die

Farbwahrnehmung.

uLassen Sie das Messwerkzeug nur von qualifiziertem Fachpersonal und nur mit

Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des

Messwerkzeuges erhalten bleibt.

uLassen Sie Kinder das Laser-Messwerkzeug nicht unbeaufsichtigt benutzen. Sie

könnten unbeabsichtigt Personen blenden.

uArbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Umgebung,

in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Messwerk-

zeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden.

Produkt- und Leistungsbeschreibung

Bestimmungemäßer Gebrauch

Das Messwerkzeug ist bestimmt zum Messen von Entfernungen, Längen, Höhen, Abstän-

den und zum Berechnen von Flächen und Volumina.

Das Messwerkzeug ist zur Verwendung im Innenbereich geeignet.

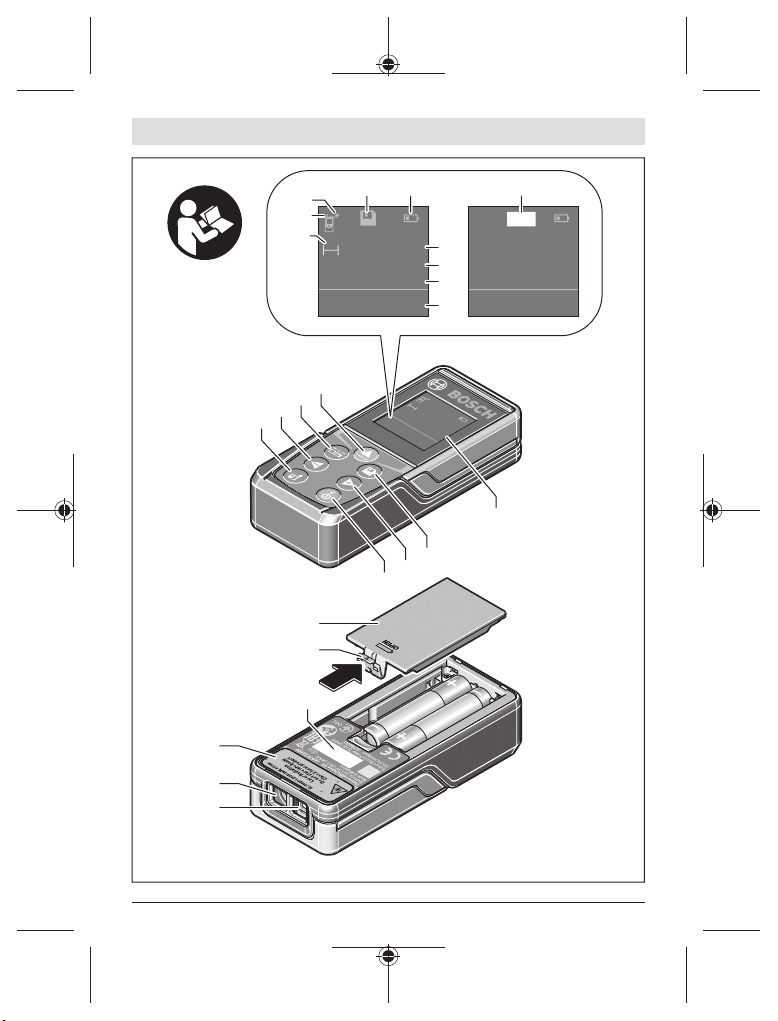

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des

Messwerkzeugs auf der Grafikseite.

(1) Taste Wahl der Bezugsebene

(2) Minustaste [–]/Navigationstaste

(3) Funktionstaste

(4) Messtaste [ ]

(5) Farbdisplay

(6) Taste Messwertliste

(7) Plustaste [+]/Navigationstaste

(8) Ein-Aus-Taste [ ]

(9) Batteriefachdeckel

(10) Arretierung des Batteriefachdeckels

(11) Seriennummer

(12) Empfangslinse

Deutsch | 7

Bosch Power Tools 1 609 92A 4PE | (25.10.2018)

8 | Deutsch

1 609 92A 4PE | (25.10.2018) Bosch Power Tools

(13) Ausgang Laserstrahlung

(14) Laser-Warnschild

(15) Laser-SichtbrilleA)

(16) Laser-ZieltafelA)

(17) Schutztasche

A) Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das

vollständige Zubehör finden Sie in unserem Zubehörprogramm.

Anzeigenelemente

(a) Anzeige Messwertliste

(b) Batterieanzeige

(d) Ergebnis

(e) Bezugsebene der Messung

(f) Laser eingeschaltet

(g) Messfunktion

Längenmessung

Dauermessung

Flächenmessung

Volumenmessung

(h) Fehleranzeige „Error“

Technische Daten

Digitaler Laser-Entfernungsmesser UniversalDistance 50

Sachnummer 3 603 F72 8..

Messbereich (typisch) 0,05–50 mA)

Messgenauigkeit (typisch) ±2,0 mmB)

Kleinste Anzeigeneinheit 1 mm

Betriebstemperatur –10 °C ...+40 °C

Lagertemperatur –20 °C ...+70 °C

Relative Luftfeuchte max. 90 %

Max. Einsatzhöhe über Bezugshöhe 2000 m

Digitaler Laser-Entfernungsmesser UniversalDistance 50

Verschmutzungsgrad entsprechend IEC 61010-1 2C)

Laserklasse 2

Lasertyp 635 nm, <1mW

Durchmesser Laserstrahl (bei 25 °C) ca.

– in 10m Entfernung 9mm

– in 20m Entfernung 18mm

Abschaltautomatik nach ca.

– Laser 20 s

– Messwerkzeug (ohne Messung) 5 min

Gewicht entsprechend EPTA-Procedure 01:2014 0,08 kg

Maße 100 x 42 x 22 mm

Batterien 2 x 1,5 V LR03 (AAA)

Batterielebensdauer ca.

– Einzelmessung 10000D)

– Dauermessung 2,5 hD)

A) Bei Messung ab Hinterkante des Messwerkzeugs. Die Reichweite wird größer, je besser das La-

serlicht von der Oberfläche des Zieles zurückgeworfen wird (streuend, nicht spiegelnd) und je

heller der Laserpunkt gegenüber der Umgebungshelligkeit ist (Innenräume, Dämmerung). Für

Entfernungen kleiner als 20m sollte keine retroreflektierende Zieltafel verwendet werden, da sie

zu Messfehlern führen kann.

B) Bei Messung ab Hinterkante des Messwerkzeugs, 100% Reflexionsvermögen des Ziels (z.B. ei-

ne weiß gestrichene Wand), schwacher Hintergrundbeleuchtung und 25°C Betriebstemperatur.

Zusätzlich ist mit einem Einfluss von ±0,05mm/m zu rechnen.

C) nur nicht leitfähige Verschmutzung, wobei jedoch gelegentlich eine vorübergehende durch Be-

tauung verursachte Leitfähigkeit erwartet wird

D) bei 25°C Betriebstemperatur

Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer (11) auf dem Typen-

schild.

Montage

Batterien einsetzen/wechseln

Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Mangan-Batterien

empfohlen.

Deutsch | 9

Bosch Power Tools 1 609 92A 4PE | (25.10.2018)

10 | Deutsch

1 609 92A 4PE | (25.10.2018) Bosch Power Tools

Mit 1,2-V-Akkus sind weniger Messungen möglich als mit 1,5-V-Batterien.

Zum Öffnen des Batteriefachdeckels (9) drücken Sie die Arretierung (10) in Pfeilrich-

tung und nehmen den Batteriefachdeckel ab. Setzen Sie die Batterien bzw. Akkus ein.

Achten Sie dabei auf die richtige Polung entsprechend der Darstellung auf der Innenseite

des Batteriefachs.

Erscheint das Batteriesymbol erstmals im Display, dann sind noch mindestens 100

Messungen möglich. Wenn das Batteriesymbol leer ist, müssen Sie die Batterien bzw.

Akkus auswechseln, Messungen sind nicht mehr möglich.

Ersetzen Sie immer alle Batterien bzw. Akkus gleichzeitig. Verwenden Sie nur Batterien

oder Akkus eines Herstellers und mit gleicher Kapazität.

uNehmen Sie die Batterien bzw. Akkus aus dem Messwerkzeug, wenn Sie es län-

gere Zeit nicht benutzen. Die Batterien und Akkus können bei längerer Lagerung

korrodieren und sich selbst entladen.

Betrieb

Inbetriebnahme

uLassen Sie das eingeschaltete Messwerkzeug nicht unbeaufsichtigt und schalten

Sie das Messwerkzeug nach Gebrauch ab. Andere Personen könnten vom Laser-

strahl geblendet werden.

uSchützen Sie das Messwerkzeug vor Nässe und direkter Sonneneinstrahlung.

uSetzen Sie das Messwerkzeug keinen extremen Temperaturen oder Temperatur-

schwankungen aus. Lassen Sie es z.B. nicht längere Zeit im Auto liegen. Lassen Sie

das Messwerkzeug bei größeren Temperaturschwankungen erst austemperieren, be-

vor Sie es in Betrieb nehmen. Bei extremen Temperaturen oder Temperaturschwan-

kungen kann die Präzision des Messwerkzeugs beeinträchtigt werden.

uVermeiden Sie heftige Stöße oder Stürze des Messwerkzeuges.Nach starken äu-

ßeren Einwirkungen auf das Messwerkzeug sollten Sie vor dem Weiterarbeiten immer

eine Genauigkeitsüberprüfung durchführen (siehe „Genauigkeitsüberprüfung des

Messwerkzeugs“, Seite16).

Ein-/Ausschalten

Zum Einschalten des Messwerkzeugs drücken Sie auf die Ein-Aus-Taste (8) oder auf die

Messtaste (4). Beim Einschalten des Messwerkzeugs wird der Laserstrahl noch nicht

eingeschaltet.

Zum Ausschalten des Messwerkzeugs drücken Sie lange auf die Ein-Aus-Taste (8)

Table des matières

Langues :

Autres manuels Bosch Instrument de mesure

Bosch

Bosch Zamo Manuel utilisateur

Bosch

Bosch GRL4000-80CH Instructions de montage

Bosch

Bosch GTL 3 Professional Manuel utilisateur

Bosch

Bosch GLM 80 Professional Manuel utilisateur

Bosch

Bosch GLM 40 Instructions de montage

Bosch

Bosch FWA 4650 Manuel

Bosch

Bosch Wallscanner D-tect 150 Instructions de montage

Bosch

Bosch Professional GLM 50-27 CG Manuel utilisateur

Bosch

Bosch GLM 10 Instructions de montage

Bosch

Bosch DLE 50 Professional Manuel utilisateur

Bosch

Bosch Professional GLM 400 Series Manuel utilisateur

Bosch

Bosch GLM 25 Professional Manuel utilisateur

Bosch

Bosch GMS 120 Professional Manuel utilisateur

Bosch

Bosch GRL 250 HV Manuel utilisateur

Bosch

Bosch PAM 220 Manuel utilisateur

Bosch

Bosch GLL 150 E Instructions de montage

Bosch

Bosch PMD 7 Manuel utilisateur

Bosch

Bosch BEA 150 Guide de configuration

Bosch

Bosch Rexroth BOS 6000 Manuel utilisateur

Bosch

Bosch GRL 400 H Professional Manuel utilisateur

Bosch

Bosch GSL Professional Series Manuel utilisateur

Bosch

Bosch PLR 30 C Manuel utilisateur

Bosch

Bosch GLM 500 Professional Manuel utilisateur

Bosch

Bosch DLE 40 Professional Manuel utilisateur

Manuels Instrument de mesure populaires d'autres marques

Suaoki

Suaoki D40 Manuel utilisateur

Elster

Elster BK-G1.6 Manuel utilisateur

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manuel

Duratool

Duratool D03128 Manuel utilisateur

Vega

Vega VEGAPULS 65 Manuel utilisateur

Tonghui

Tonghui TH2618B Manuel utilisateur

Tenmars

Tenmars TM-801 Manuel utilisateur

MSR

MSR 145 Manuel utilisateur

TPS

TPS WP-82 Manuel utilisateur

ELMETRON

ELMETRON CP-511 Manuel utilisateur

PCB Piezotronics

PCB Piezotronics 003C30 Manuel utilisateur

Tenma

Tenma 72-10465 Manuel utilisateur

Endress+Hauser

Endress+Hauser Proline Promag 50 Caractéristiques techniques

Siemens

Siemens SITRANS F Coriolis FCT030 Manuel de la liste des pièces

KLINGER

KLINGER CMF V Series Manuel utilisateur

EXFO

EXFO FTB-2 Manuel d'exploitation et d'entretien

Keysight

Keysight M8290A Manuel utilisateur

ADTEK

ADTEK MW-5 Manuel utilisateur
