Bosch PLR 50 Manuel utilisateur

Robert Bosch GmbH

Power Tools Division

70745 Leinfelden-Echterdingen

Germany

www.bosch-pt.com

2 609 140 621 (2009.06) T / 191 WEU

Laserstrahlung –nicht

in den Strahl blicken

Laser Klasse 2

IEC 60825-1:07

<1 mW, 635 nm

PLR 50

de Originalbetriebsanleitung

en Original instructions

fr Notice originale

es Manual original

pt Manual original

it Istruzioni originali

nl Oorspronkelijke

gebruiksaanwijzing

da Original brugsanvisning

sv Bruksanvisning i original

no Original driftsinstruks

fi Alkuperäiset ohjeet

el Πρωτότυπο οδηγιών

χρήσης

tr Orijinal işletme talimat

OBJ_DOKU-16739-002.fm Page 1 Thursday, June 25, 2009 8:59 AM

2 609 140 621 | (25.6.09) Bosch Power Tools

Laserstrahlung –nicht

in den Strahl blicken

Laser Klasse 2

IEC 60825-1:07

<1 mW, 635 nm

98 67

135

abc d e

feg

OBJ_BUCH-946-002.book Page 2 Thursday, June 25, 2009 9:00 AM

| 3

Bosch Power Tools 2 609 140 621 | (25.6.09)

OBJ_BUCH-946-002.book Page 3 Thursday, June 25, 2009 9:00 AM

2 609 140 621 | (25.6.09) Bosch Power Tools

0,5 m

2,45 m

OBJ_BUCH-946-002.book Page 4 Thursday, June 25, 2009 9:00 AM

| 5

Bosch Power Tools 2 609 140 621 | (25.6.09)

2 607 990 031

2 607 001 391

OBJ_BUCH-946-002.book Page 5 Thursday, June 25, 2009 9:00 AM

2 609 140 621 | (25.6.09) Bosch Power Tools

Deutsch . . . . . . . . . . . . . . . . . . Seite 7

English. . . . . . . . . . . . . . . . . . . .Page 22

Français . . . . . . . . . . . . . . . . . . .Page 37

Español . . . . . . . . . . . . . . . . . Página 52

Português . . . . . . . . . . . . . . . Página 67

Italiano. . . . . . . . . . . . . . . . . . Pagina 82

Nederlands . . . . . . . . . . . . . . Pagina 97

Dansk. . . . . . . . . . . . . . . . . . . . . Side 111

Svenska . . . . . . . . . . . . . . . . . . . Sida 124

Norsk . . . . . . . . . . . . . . . . . . . . . Side 137

Suomi . . . . . . . . . . . . . . . . . . . . Sivu 150

Ελληνικά . . . . . . . . . . . . . . . . . Σελίδα 163

Türkçe . . . . . . . . . . . . . . . . . . . Sayfa 178

OBJ_BUCH-946-002.book Page 6 Thursday, June 25, 2009 9:00 AM

Norsk | 137

Bosch Power Tools 2 609 140 621 | (25.6.09)

Sikkerhetsinformasjon

Les og følg alle anvisningene, for å kunne arbeide

farefritt og sikkert med måleverktøyet. Gjør aldri

varselskilt på måleverktøyet uleselig. TA GODT

VARE PÅ DISSE INSTRUKSENE.

fOBS! Hvis det brukes andre betjenings- eller justerings-

innretninger enn de vi har angitt her eller det utføres

andre bruksmetoder, kan dette føre til en farlig

stråle-eksponering.

fMåleverktøyet leveres med et advarselsskilt på tysk

(på bildet av måleverktøyet på bildesiden er dette merket

med nummer 13).

fLim en norsk etikett over dette tyske advarselsskiltet før

du tar apparatet i bruk for første gang.

fRett aldri laserstrålen mot personer eller dyr og se ikke selv

inn i laserstrålen. Dette måleverktøyet lager laserstråling i

laserklasse 2 jf. IEC 60825-1. Du kan da blende personer.

fBruk laserbrillene aldri som beskyttelsesbriller. Laser-brille-

ne er til bedre registrering av laserstrålen, men de beskytter

ikke mot laserstrålingen.

fBruk laserbrillene aldri som solbriller eller i trafikken.

Laser-brillene gir ingen fullstendig UV-beskyttelse og redu-

serer fargeregistreringen.

fMåleverktøyet skal alltid kun repareres av kvalifisert fag-

personale og kun med originale reservedeler. Slik opprett-

holdes måleverktøyets sikkerhet.

fLa aldri barn bruke laser-måleverktøyet uten oppsyn.

Du kan ufrivillig blende personer.

fIkke arbeid med måleverktøyet i eksplosjonsutsatte

omgivelser – der det befinner seg brennbare væsker,

gass eller støv. I måleverktøyet kan det oppstå gnister som

kan antenne støv eller damper.

OBJ_BUCH-946-002.book Page 137 Thursday, June 25, 2009 9:00 AM

138 | Norsk

2 609 140 621 | (25.6.09) Bosch Power Tools

Funksjonsbeskrivelse

Formålsmessig bruk

Måleverktøyet er beregnet til måling av distanser, lengder, høy-

der, avstander og til beregning av flater og volumer. Måleverk-

tøyet er egnet til målinger både innendørs og utendørs.

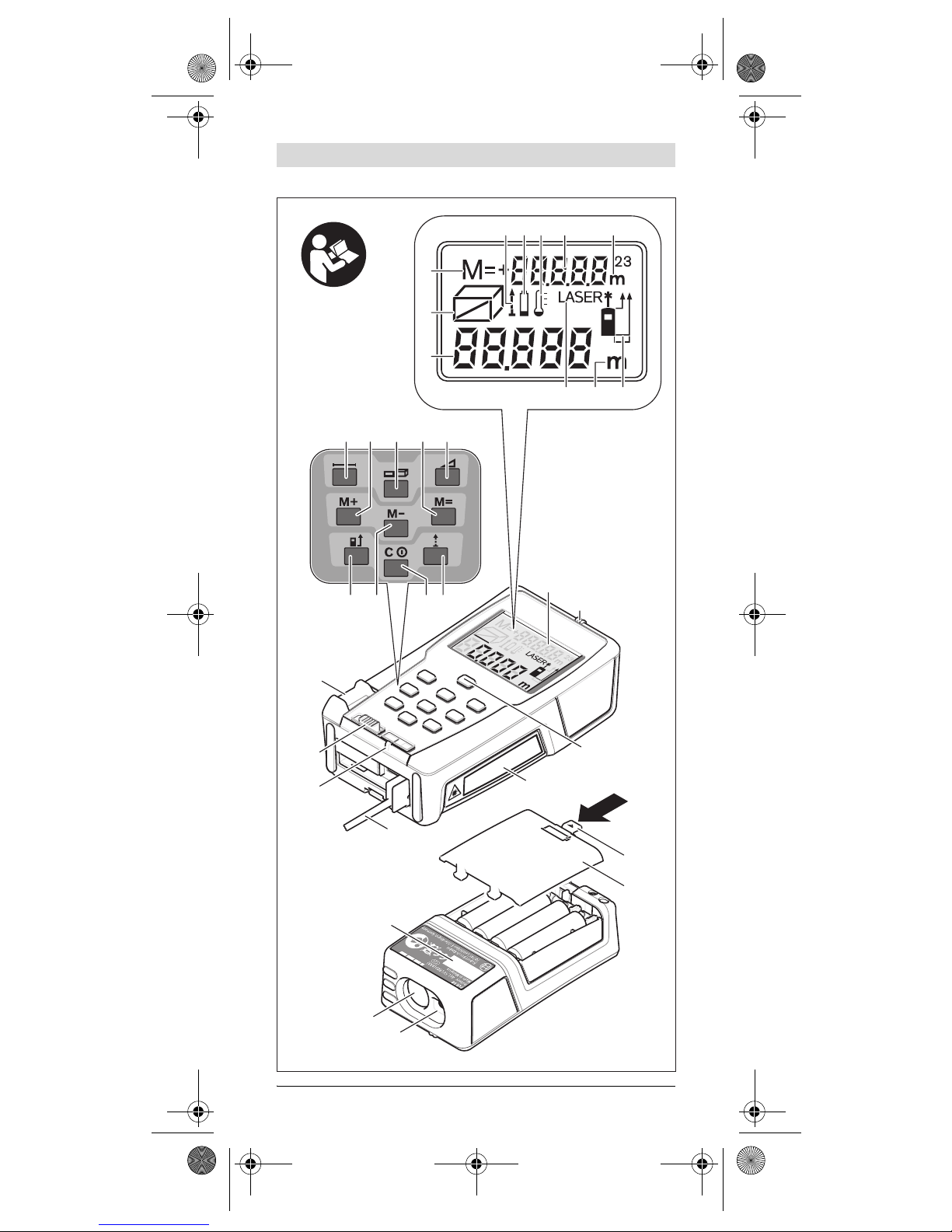

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for

bildet av måleverktøyet på illustrasjonssiden.

1Tast for lengdemåling

2Minne-addisjonstast «M+»

3Tast for flate- og volummåling

4Minneaktiverings-tast «M=»

5Tast for indirekte lengdemåling

6Tast for kontinuerlig måling

7På-/av-tast og minne-slettetast

8Minne-subtraksjonstast «M–»

9Tast til valg av referansenivå

10 Display

11 Opprettingshjelp

12 Tast for måling

13 Laser-advarselsskilt

14 Anslagsstift

15 Låsing av anslagsstiften

16 Libell

17 Låsing av batteriromdekselet

18 Deksel til batterirom

19 Utgang laserstråling

20 Mottakerlinse

21 Serienummer

22 Laserbriller*

23 Bæreløkke

24 Laser-måltavle*

25 Beskyttelsesveske

* Illustrert eller beskrevet tilbehør inngår ikke i standard-leveransen.

OBJ_BUCH-946-002.book Page 138 Thursday, June 25, 2009 9:00 AM

Norsk | 139

Bosch Power Tools 2 609 140 621 | (25.6.09)

Visningselementer

aMålefunksjoner

Lengdemåling

Kontinuerlig måling

Flatemåling

Volummåling

Indirekte lengdemåling

bBatterivarsel

cTemperaturvarsel

dMåleverdi/resultat

eMålenhet

fReferansenivå for målingen

gLaser innkoblet

hEnkeltmåleverdi (ved lengdemåling: resultat)

iLagring av måleverdier

OBJ_BUCH-946-002.book Page 139 Thursday, June 25, 2009 9:00 AM

140 | Norsk

2 609 140 621 | (25.6.09) Bosch Power Tools

Tekniske data

Digital laser-avstandsmåler PLR 50

Produktnummer 3 603 K16 300

Måleområde 0,05–50 mA)

Målenøyaktighet (typisk) ±2,0 mmB)

Minste indikatorenhet 1mm

Driftstemperatur – 10 °C ... +50 °CC)

Lagertemperatur – 20 °C ... +70 °C

Relativ luftfuktighet max. 90 %

Laserklasse 2

Lasertype 635 nm, <1 mW

Diameter laserstråle (bei 25 °C) på

10 m avstand ca. 6mm

Batterier

Battericeller

4 x 1,5 V LR03 (AAA)

4 x 1,2 V HR03 (AAA)

Batterilevetid ca.

– Enkeltmålinger

– Kontinuerlig måling

30000D)

Vekt tilsvarende

EPTA-Procedure 01/2003 0,18 kg

Mål 58 x 104 x 36 mm

Beskyttelsestype

(unntatt batterirom)

IP 54 (støv- og sprut-

vannbeskyttet)

A) Rekkevidden blir større, jo bedre laserlyset reflekteres av målets over-

flate (strøende, ikke speilende) og jo lysere laserpunktet er i forhold til

omgivelseslyset (innendørs rom, skumring). Ved ugunstige vilkår (f.eks.

måling utendørs med sterk sol) kan det være nødvendig å bruke en

måltavle.

B) Ved ugunstige vilkår som f.eks. sterk sol eller dårlig reflekterende

overflate er det maksimale avviket ±10 mm på 50 m. Ved gunstige vilkår

må det regnes med en innflytelse på ±0,05 mm/m.

C) I funksjonen for kontinuerlig måling er den maksimale driftstempe-

raturen +40 °C.

D) Med 1,2-V-battericeller er færre målinger mulig enn med 1,5-V-bat-

terier.

Legg merke til produktnummeret på typeskiltet til måleverktøyet ditt,

handelsbetegnelsene til de enkelte måleverktøyene kan variere.

Serienummeret 21 på typeskiltet er til en entydig identifisering av

måleverktøyet.

OBJ_BUCH-946-002.book Page 140 Thursday, June 25, 2009 9:00 AM
