Bedienungsanleitung

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

Art. 5264

Spezial-Steckschlüsseleinsätze „Twist“, 150 mm

INHALT

17 mm Spezialeinsatz

12,5 (1/2) Antrieb

19 mm Spezialeinsatz

12,5 (1/2) Antrieb

21 mm Spezialeinsatz

12,5 (1/2) Antrieb

Ausdrückdorn

EIGENSCHAFTEN

Dieses Set dient speziell zum Lösen festsitzenden Schrauben und Muttern mit Rechtsgewinde, die

mit normalen Einsätzen nicht mehr gelöst werden können.

Besonders geeignet sind die Einsätze zum Lösen verrosteter, verformter oder anderweitig stark

beschädigter Gewinde. Dieses Set entspricht der Norm AISI4340, mit einer Härte von HRC52-55.

SICHERHEITSHINWEISE

Benutzen Sie eine Schutzbrille um sich vor eventuellen Absplitterungen zu schützen!

Dieser Einsatz ist ausschließlich zur Verwendung mit handbetriebenen Werkzeugen

geeignet, verwenden Sie niemals einen Schlagschrauber.

Tragen Sie Sicherheitshandschuhe, so minimieren Sie die Gefahr von Verletzungen, die

durch eventuelle Absplitterungen oder plötzliches abrutschen entstehen können.

VERWENDUNG

1. Schlagen Sie mit einem Hammer einen passenden Einsatz auf die zu lösende Schraube/Mutter.

2. Benutzen Sie eine Knarre, Gleitgriff, etc. mit 12,5 (1/2) Antrieb um die festsitzende Schraube

gegen den Uhrzeigersinn zu lösen. Hinweis: Diese Einsätze sind ausschließlich geeignet für

Verschraubungen mit Rechtsgewinde.

3. Anschließend drücken Sie die gelöste Schraube/Mutter mit dem im Satz enthaltenen

Ausdrückdorn aus dem Einsatz (wie in Abbildung zu sehen).

Entfernen der Schraube/Mutter aus dem Spezialeinsatz

Ausdrückdorn

„Twist“

Einsatz

Mutter/Schraube

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F56essartSresukreveL ax +49 (0) 2191 / 46438-40

ed.lhatsws@ofni:liaM-EdiehcsmeR79824-D

Instruction Manual

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

Art. 5264

Special Twist Sockets, length 150 mm

CONTENT

17 mm Twist Socket

1/2“ drive

19 mm Twist Socket

1/2“ drive

21 mm Twist Socket

1/2“ drive

Nut Removing Pin

CHARACTERISTICS

This set of tools was designed to help loosening damaged screws and nuts with right hand threads,

which can’t be loosened with ordinary sockets, anymore.

These sockets are particularly helpful when rusted, deformed or otherwise seriously damaged threads

need to be loosened. This set of tools, with a durability of HRC52-55, applies to AISI4340 standards.

SAFETY ADVICE

Always wear safety goggles to protect yourself from splinters!

These sockets are only suitable for use with hand-operated tools, never use an impact

wrench.

Wear safety gloves, so you minimize the risk of injuries that can be caused by any

splitters or suddenly slipping of sockets.

INSTRUCTION

1. Take a hammer and bang a socket with suitable size on the screw/nut that needs to be loosened.

2. Now, use a 1/2” ratchet, sliding bar, etc. and turn the special twist socket counter-clockwise to

loosen the damaged screw/nut. Note: These sockets are exclusively suitable for screws/nuts with

right hand thread.

3. After removing the damaged screw/nut, push the removing pin through the socket to remove the

screw/nut from the socket (as shown in picture).

Removing the screw/nut out of the special socket

Removing Pin

Twist Socket

Screw/Nut

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

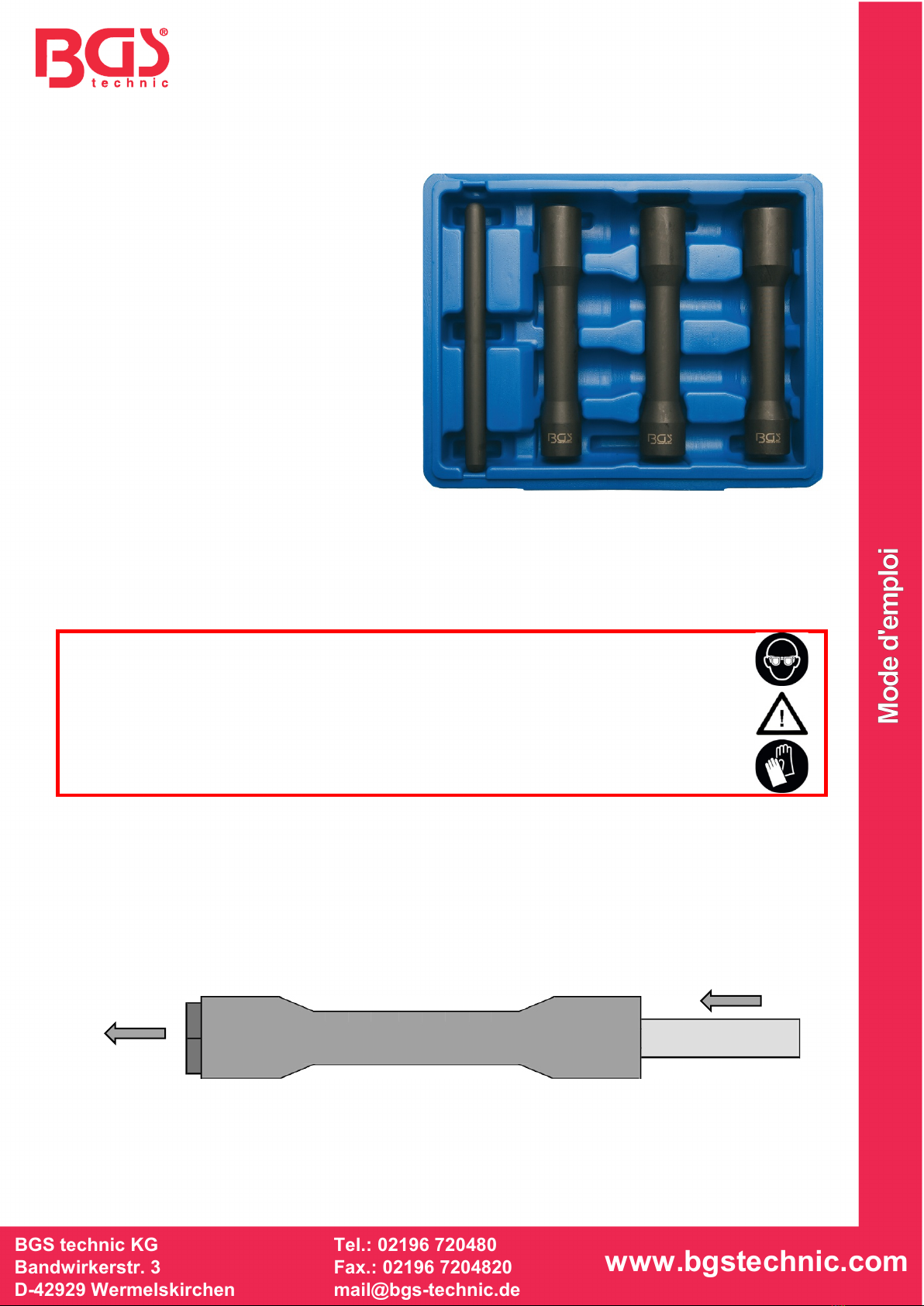

Réf. 5264

Embouts de clé à douille spéciaux «Twist Sockets», 150 mm

CONTENU

17 mm Embout spécial

12,5 (1/2)

Entraînement

19 mm Embout spécial

12,5 (1/2)

Entraînement

21 mm Embout spécial

12,5 (1/2)

Entraînement

Mandrin de sortie

CARACTÉRISTIQUES

Ce set sert à desserrer les vis et écrous avec filetage à droite qui ne peuvent plus être desserrés

avec des embouts normaux.

Les embouts conviennent notamment pour desserrer les filetages rouillés, déformés ou fortement

endommagés. Ce set est conforme à la norme AISI4340, avec une dureté de HRC52-55.

CONSIGNES DE SÉCURITÉ

Utilisez des lunettes de protection pour vous protéger de tout éclat éventuel !

Cet embout est exclusivement conçu pour les outils manuels, n'utilisez jamais une clé à

chocs.

Portez des gants de sécurité afin de minimiser le risque de blessure pouvant survenir

avec des éventuels éclats ou une glissade soudaine.

UTILISATION

1. Frappez avec un marteau un embout adapté sur la vis/l'écrou à desserrer.

2. Utilisez un cliquet, une clé coulissante etc. avec un entraînement 12,5 (1/2) pour desserrer la vis

qui bloque dans le sens antihoraire. Remarque: Ces embouts sont exclusivement adaptés pour

les raccords à vis avec filetage à droite.

3. Ensuite, enfoncez la vis/l'écrou desserré avec le mandrin de sortie fourni dans le set pour le/la

sortir de l'embout (comme sur l'illustration).

Retirez la vis/l'écrou de l'embout spécial

Mandrin de sortie

Embout "Twist"

Écrou/Vis
