BFT MOOVI BT 30 Manuel utilisateur

MOOVI BT 30-50

D811701 00100_02 01-02-10

AUTOMATISMO ELETTROMECCANICO PER BARRIERA VEICOLARE

ELECTROMECHANICAL CONTROL DEVICE FOR VEHICULAR BARRIERS

AUTOMATISME ELECTROMECANIQUE POUR BARRIERE POUR VÉHICULES

ELEKTROMECHANISCHER ANTRIEB FÜR FAHRZEUGSCHRANKEN

AUTOMATISMOS ELECTROMECANICOS PARA BARRÉRAS VEHICULAR

ELEKTROMECHANISCH AUTOMATISERINGSSYSTEEM VOOR SLAGBOOM

ISTRUZIONI D’USO E DI INSTALLAZIONE

INSTALLATION AND USER’S MANUAL

INSTRUCTIONS D’UTILISATION ET D’INSTALLATION

INSTALLATIONS-UND GEBRAUCHSANLEITUNG

INSTRUCCIONES DE USO Y DE INSTALACION

GEBRUIKS- EN INSTALLATIEAANWIJZINGEN

8027908 365316

Attenzione! Leggere attentamente le“Avvertenze”all’interno! Caution! Read“Warnings”inside carefully! Attention! Veuillez lire attentivement les Avertissements qui se trouvent à l’intérieur!

Achtung! Bitte lesen Sie aufmerksam die„Hinweise“ im Inneren! ¡Atención¡ Leer atentamente las“Advertencias”en el interior! Let op! Lees de“Waarschuwingen”aan de binnenkant zorgvuldig!

2- MOOVI BT 30-50

D811701 00100_02

ITALIANO ENGLISH FRANÇAIS ESPAÑOL

NEDERLANDS

DEUTSCH

Con scavo di fondazione:

With foundation plate embedded in ground:

Avec tranchée de fondation:

Mit Fundamentgraben:

Con excavación de cimentación:

Met uitgraving:

Non in dotazione /

Not supplied /

Ne sont pas fournis /

Nicht im lieferumfang

No asignadas en el

equipamiento base

Niet meegeleverd

Non in dotazione /

Not supplied /

Ne sont pas fournis /

Nicht im lieferumfang

No asignadas en el equipamiento base

Niet meegeleverd

Con tiranti:

With anchor bolts:

Avec tirants:

Mit Ankerbolzen:

Con tirantes:

Met spankabels:

INSTALLAZIONE VELOCE-QUICK INSTALLATION-INSTALLATION RAPIDE

SCHNELLINSTALLATION-INSTALACIÓN RÁPIDA - SNELLE INSTALLATIE

800 mm

1000 mm

2x1 mm

3x1,5 mm

38 mm

70 mm

340 mm

220 mm

5m Moovi-50

3m Moovi-30

RMM

2 x 0,75 mm

3 x 0,75 mm

5 x 0,75 mm

MOOVI BT 30-50 - 3

D811701 00100_02

MOOVI BT 30-50 MOOVI ART THERMO

RFL RMM

KIT BAT

Accessori opzionali, Optional extras, Accessoires facultatifs, Sonderzubehör, Accesorios Opcionales, Optionele Accessoires.

Montaggio Asta, Assembly of boom, Montage delabarre,

Montage der Stange, Montaje mástil, Montage stang.

Assicurarsi che la molla non sia in tensione. Make sure the spring is not under tension.

Sicherstellen, dass die Feder nicht gespannt.

Asegurarse de que elmuelle no esté tensado. Controleren of de veer niet onder spanning staat.

12 3 4

CLICK

CBO

MOOVI GA

MOOVI GAMA

PRM

MOOVI130

MOOVI PCA

MOOVI LIGHT

ELL 3/5 BIR

2,9

9,5

4,2

4- MOOVI BT 30-50

D811701 00100_02

Accessori MOOVI BT: lunghezza utile asta e bilanciamento. / MOOVI BT Accessories: working length of boom and balancing. / Accessoires MOOVI BT: longueur utile de la barre et équilibrage.

/ MOOVI BT Zubehör: Nutzlänge Schranke und Auswuchtung. / Accesorios MOOVI BT: longitud útil mástil y balance. / Accessoires MOOVI BT: nuttige lengte slagboom en balancering.

SB + SB + SB + SB + SB + SB + SB

MOOVI BT PCA

(solo sopra l’asta)*1

PCA

MOOVI BT PCA

(solo sotto l’asta)*2

PCA

KIT MOOVI BT LIGHT + LIGHT + LIGHT + LIGHT + LIGHT + LIGHT + LIGHT

GAM + GAM + GAM + GAM + GAM + GAM + GAM + GAM + GAM + GAM + GAM

BIR + BIR + BIR + BIR + BIR + BIR + BIR

MOOVI

BT 50

MIN L 3,2 m 3,2 m 3,3 m 3,7 m 3,8 m 4 m 4,2 m 4,3 m 4,5 m 4,8 m 3,4 m 3,4 m 3,6 m 4,1 m 4,2 m 4,4 m 4,6 m 4,7 m 5 m

MAX L 3,5 m 3,6 m 3,7 m 4,2 m 4,3 m 4,5 m 4,7 m 4,8 m 5 m 5 m 3,8 m 3,8 m 4 m 4,5 m 4,6 m 4,9 m 5 m 5 m 5 m

BMIN L 4,4 m 2,4 m 2,5 m 2,6 m 2,9 m 2,9 m 3,1 m 3,2 m 3,3 m 3,5 m 3,7 m 2,7 m 2,7 m 2,8 m 3,2 m 3,3 m 3,4 m 3,6 m 3,7 m 3,9 m

MAX L 5 m 3,3 m 3,3 m 3,5 m 3,9 m 4 m 4,2 m 4,3 m 4,4 m 4,7 m 5 m 3,5 m 3,6 m 3,7 m 4,2 m 4,3 m 4,5 m 4,7 m 4,9 m 5 m

MOOVI

BT 30

MIN L 2,4 m 2,5 m 2,5 m 2,9 m 2,9 m 2,7 m 2,7 m 2,8 m

MAX L 2,7 m 2,7 m 2,8 m 3 m 3 m 2,9 m 2,9 m 3 m

BMIN L 1,9 m 2 m 2 m 2,3 m 2,3 m 2,5 m 2,5 m 2,6 m 2,8 m 2,9 m 2,2 m 2,2 m 2,3 m 2,6 m 2,7 m 2,8 m 2,9 m

MAX L 2,3 m 2,3 m 2,4 m 2,7 m 2,8 m 2,9 m 3 m 3 m 3 m 3 m 2,5 m 2,5 m 2,6 m 3 m 3 m 3 m 3 m

CMIN L 2,1 m 1 m 1,1 m 1,1 m 1,2 m 1,3 m 1,3 m 1,4 m 1,4 m 1,5 m 1,6 m 1,3 m 1,3 m 1,3 m 1,5 m 1,6 m 1,7 m 1,7 m 1,8 m 1,9 m

MAX L 3 m 1,9 m 2 m 2 m 2,3 m 2,3 m 2,5 m 2,5 m 2,6 m 2,8 m 2,9 m 2,2 m 2,2 m 2,3 m 2,6 m 2,7 m 2,8 m 2,9 m 3 m 3 m

L: Lunghezza utile asta.

L: Working boom length.

L: Longueur utile de la barre.

L: Nutzlänge der Schranke.

L: Longitud útil mástil.

L: Nuttige lengte slagboom.

(above boom only)

(uniquement sur la barre)

(nur über der Schranke)

(sólo sobre el mástil)

(alleen boven de slagboom)

(below boom only)

(uniquement sous la barre)

(nur unter der Schranke)

(sólo debajo el mástil)

(alleen onder de slagboom)

230 mm

MOOVI BT 30-50 - 5

D811701 00100_02

Collegamenti morsettiera, Terminal board wiring, Branchements sur le bornier, Anschlüsse Klemmleiste,

Conexiones tablero de bornes, Aansluitingen aansluitkast.

Bilanciamento Asta, Boom balancing, Equilibrage de la barre, Auswuchtung der Stange, Balance del mástil, Balancering stang.

+ 45 °

- 45 °

90 °

0 °

+ 45 °

45° OK

- 45 °

0°

45°

L N

Connettore scheda opzionale,

Optional board connector,

Connecteur carte facultative,

Steckverbinder Zusatzkarte,

Conector de la tarjeta opcional,

Connector optionele kaart.

Display + tasti programmazione,

Display plus programming keys,

Display und Programmierungstasten,

Pantalla mas botones de programacion,

Display meerdere toetsen programmeur.

Connettore programmatore palmare,

Palmtop programmer connector,

Connecteur programmateur de poche,

Steckverbinder Palmtop-Programmierer,

Conector del programador de bolsillo,

Connector programmeerbare palmtop.

F1=2AT

F2=1AT

JP9JP12JP11JP10JP4

Rif.1,2,3

24V ~ (+)

0 V ~ (-)

Vsafe ~ (+)

Vsafe ~ (-)

11 12 21

SCA

24 V~

19 20 21 22

Connessione A Sistema Gestione Parcheggi Parky,

Connection To Parky Car-park Management System,

Connexion Au Système De Gestion Des Parkings Parky,

Anschluss An Das Parkplatzbewirtschaftungssystem Parky,

Conexion Al Sistema De Gestion De Aparcamien tos Parky,

Erbinding Met Beheersysteem Parky-parkeerplaatsen.

24V~ (+)

0V~ (-)

JP8 JP6

TIMER

BAR

Uscita Allarme, Alarm Output, Sortie

Alarmes, Alarmausgang, Salida Para

Alarma, Uitgang Alarm.

TX1 RX1

1-PHOT

TEST PHOT=OFF TEST PHOT=ON

TX1 RX1

1-PHOT

TX1 RX1

2-PHOT

TX2 RX2

LOGICA test fotocellule OFF, Photocell test LOGIC

OFF, LOGIQUE essai photocellules Désactivée,

LOGIK Test Fotozellen OFF, LÓGICA prueba

fotocélulas OFF, LOGICA test fotocellen OFF.

L N

6- MOOVI BT 30-50

D811701 00100_02

lang

Dir

ITA

fra

deu

eng

esp

Sx Sx :

barriera sinistra

ar :

funzionamento

automatico,

residenziale

sr :

funzionamento

semi-aut.,

residenziale

ac :

funzionamento

automatico,

condominiale

Sc : funzionamento

semi-automatico,

condominiale

Ind : funzionamento

a uomo presente

Dx :

barriera destra

preset

tipo

tasto nascosto

rilascia

O 01

tasto desiderato

telec

ind

fine

PRESET

DEFAULT

ar sr ac sc ind

PARAMETRI

Tempo Chiusura

Automatica 10 10 10 5 5 5

Coppia Apertura 75 99 99 99 99 99

Coppia Chiusura 75 99 99 99 99 99

Velocità Apertura 99 99 99 99 99 99

Velocità Chiusura 99 99 99 99 99 99

Spazio Rallentamento 70

(MOOVI 30)

--------

(MOOVI 50)

(MOOVI 30)

--------

(MOOVI 50)

(MOOVI 30)

--------

(MOOVI 50)

(MOOVI 30)

--------

(MOOVI 50)

(MOOVI 30)

--------

(MOOVI 50)

Tempo Allarme 30 60 60 30 30 30

Frenatura 2 2 2 2 2 2

Zona 0 0 0 0 0 0

Calibrazione Quota

Apertura 80 80 80 80 80 80

Calibrazione Quota

Chiusura 25 25 25 25 25 25

Accelerazione 3 3 3 3 3 3

LOGICHE

Tempo Chiusura Auto-

matica ON ON OFF ON OFF OFF

Blocca Impulsi apertura ON OFF OFF ON ON OFF

Blocca Impulsi TCA OFF OFF OFF OFF OFF OFF

Logica 2 Passi OFF OFF OFF OFF OFF OFF

Logica 3 Passi ON ON OFF ON OFF OFF

Preallarme OFF OFF OFF ON ON OFF

Uomo presente OFF OFF OFF OFF OFF ON

Fotocellule in apertura ON ON ON ON ON OFF

Chiusura rapida OFF OFF OFF OFF OFF OFF

Test fotocellule OFF OFF OFF OFF OFF OFF

Master/Slave OFF OFF OFF OFF OFF OFF

Codice Fisso OFF OFF OFF OFF OFF OFF

Programmazione radio ON ON ON ON ON ON

Allarme SCA ON ON ON OFF OFF ON

Inversione direzione OFF

OFF

(sinistro)

--------

(destro)

OFF

(sinistro)

--------

(destro)

OFF

(sinistro)

--------

(destro)

OFF

(sinistro)

--------

(destro)

OFF

(sinistro)

--------

(destro)

Timer su open OFF OFF OFF ON ON OFF

MOOVI BT 30-50 - 7

D811701 00100_02

dir

preset

ehidden button

release O 01

re otes

ind

end

language ITA

fra

deu

eng

esp

sr:

semiautomatic

operation,

residential

ac:automatic

operation,

commercial

Sc:

semiautomatic

operation,

commercial

Ind:dead man

operation

lh:

right barrier

rh:

left barrier

desidered button

automatic

operation,

residential

type

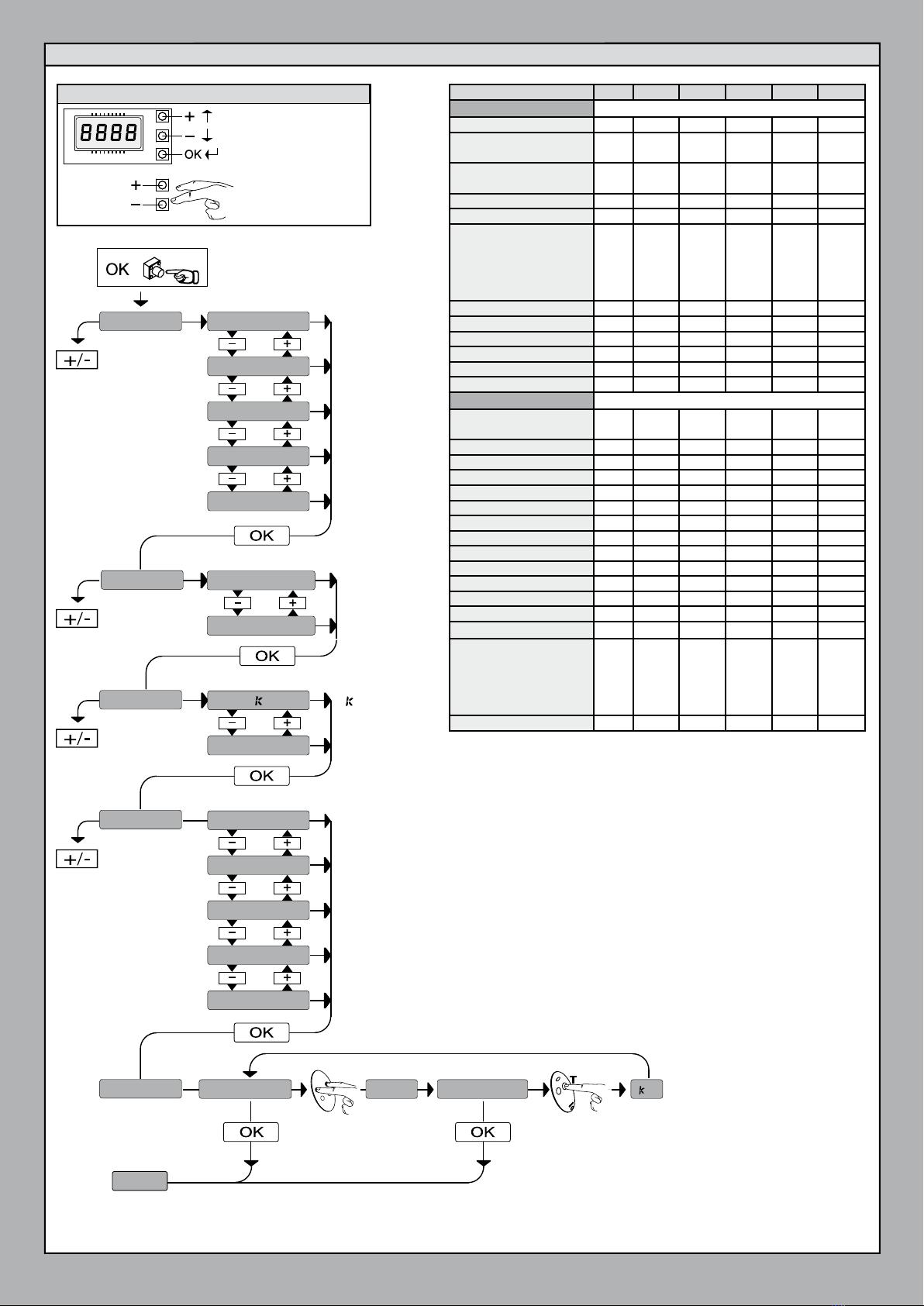

SIMPLIFIED MENU

Exit Menù

Confirm/Switch on display

Scroll up

Scroll down

PRESET

DEFAULT

ar sr ac sc ind

PARAMETERS

Automatic Closing Time 10 10 10 5 5 5

Opening motor torque 75 99 99 99 99 99

Closing motor torque 75 99 99 99 99 99

Speed during opening 99 99 99 99 99 99

Speed during closing 99 99 99 99 99 99

Slow-down distance 70

(MOOVI 30)

--------

(MOOVI 50)

(MOOVI 30)

--------

(MOOVI 50)

(MOOVI 30)

--------

(MOOVI 50)

(MOOVI 30)

--------

(MOOVI 50)

(MOOVI 30)

--------

(MOOVI 50)

Alarm time 30 60 60 30 30 30

Braking 2 2 2 2 2 2

Zone 0 0 0 0 0 0

Opening value calibration 80 80 80 80 80 80

Closing value calibration 25 25 25 25 25 25

Acceleration 3 3 3 3 3 3

LOGIC

Automatic Closing Time ON ON OFF ON OFF OFF

Block Pulses ON OFF OFF ON ON OFF

Impulse lock TCA OFF OFF OFF OFF OFF OFF

2 step OFF OFF OFF OFF OFF OFF

3 step ON ON OFF ON OFF OFF

Pre-alarm OFF OFF OFF ON ON OFF

Deadman OFF OFF OFF OFF OFF ON

Photocells

during opening ON ON ON ON ON OFF

Rapid closing OFF OFF OFF OFF OFF OFF

Photocell test OFF OFF OFF OFF OFF OFF

Master/slave OFF OFF OFF OFF OFF OFF

Fixed code OFF OFF OFF OFF OFF OFF

Remote control

programming ON ON ON ON ON ON

SCA Alarm ON ON ON OFF OFF ON

Reversing motion OFF

OFF

(left)

--------

(right)

OFF

(left)

--------

(right)

OFF

(left)

--------

(right)

OFF

(left)

--------

(right)

OFF

(left)

--------

(right)

Timer on open OFF OFF OFF ON ON OFF

8- MOOVI BT 30-50

D811701 00100_02

MENU SIMPLIFIÉ

Dir

ITA

fra

deu

eng

esp

drt

barrière gauche

Ind

gch

:barrière droite

preset

typ

O 01

telec

ind

fin

langue

:fonctionnement

automatique,

résidentiel

:fonctionnement

semi-automatique,

résidentiel

:fonctionnement

automatique,

collectif

:fonctionnement

semi-automatique,

collectif

fonctionnement

à homme présent

touche cachee

relacher

touche desiree

gch

drt

Sortir du menu

Confirmation/Allumage

afficheur

Monter

Descendre

PRESET

DEFAULT

ar sr ac sc ind

PARAMÈTRES

Temps Fermeture Auto-

matique

10 10 10 5 5 5

Couple ouverture 75 99 99 99 99 99

Couple fermeture 75 99 99 99 99 99

Vitesse Ouverture 99 99 99 99 99 99

Vitesse Fermeture 99 99 99 99 99 99

Espace ralentissement 70

(MOOVI 30)

--------

(MOOVI 50)

(MOOVI 30)

--------

(MOOVI 50)

(MOOVI 30)

--------

(MOOVI 50)

(MOOVI 30)

--------

(MOOVI 50)

(MOOVI 30)

--------

(MOOVI 50)

Temps alarme 30 60 60 30 30 30

Freinage 2 2 2 2 2 2

Zone 0 0 0 0 0 0

Calibrage cote ouverture 80 80 80 80 80 80

Calibrage cote fermeture 25 25 25 25 25 25

Accélération 3 3 3 3 3 3

LOGIQUE

Temps Fermeture Auto-

matique

ON ON OFF ON OFF OFF

Blocage des Impulsions

d’ouverture ON OFF OFF ON ON OFF

Blocage des

Impulsions TCA OFF OFF OFF OFF OFF OFF

Logique 2 pas OFF OFF OFF OFF OFF OFF

Logique 3 pas ON ON OFF ON OFF OFF

Préalarme OFF OFF OFF ON ON OFF

Homme présent OFF OFF OFF OFF OFF ON

Cellules

photoélectriques

en ouverture

ON ON ON ON ON OFF

Fermeture rapide OFF OFF OFF OFF OFF OFF

Test des cellules photoé-

lectrique

OFF OFF OFF OFF OFF OFF

Maître/Esclave OFF OFF OFF OFF OFF OFF

Code Fixe OFF OFF OFF OFF OFF OFF

Programmation

des radio

commandes ON ON ON ON ON ON

Alarme SCA ON ON ON OFF OFF ON

Inversion de Direction OFF

OFF

(gauche)

--------

(droite)

OFF

(gauche)

--------

(droite)

OFF

(gauche)

--------

(droite)

OFF

(gauche)

--------

(droite)

OFF

(gauche)

--------

(droite)

Minuterie sur Open

(ouvert) OFF OFF OFF ON ON OFF

MOOVI BT 30-50 - 9

D811701 00100_02

VEREINFACHTES MENÜ

Dir

ITA

fra

deu

eng

esp

rec

linke Schranke

sr:

Ind

rechte Schranke

preset

tipo

O 01

ind

fin

sprache

rec

l s

Automatikbetrieb,

Wohnbereich

Halbautomatikbetrieb,

Wohnbereich

Automatikbetrieb,

Hausbereich

Halbautomatikbetrieb,

Hausbereich

:Betrieb bei

anwesendem

Menschen

verst. taste

loslassen

gevue. taste

speichern hs

Zurück zum Hauptmenü

Bestätigung/

Aufleuchten Display

Aufwärts

Abwärts

Legende:

PRESET

DEFAULT

ar sr ac sc ind

PARAMETER

Zeit Schließautomatik 10 10 10 5 5 5

Drehmomente Motoren

Önung 75 99 99 99 99 99

Drehmoment Motoren

Schließung

75 99 99 99 99 99

Geschwindigkeit Önung 99 99 99 99 99 99

Geschwindigkeit Schließung 99 99 99 99 99 99

Raum Verlangsamung 70

(MOOVI 30)

--------

(MOOVI 50)

(MOOVI 30)

--------

(MOOVI 50)

(MOOVI 30)

--------

(MOOVI 50)

(MOOVI 30)

--------

(MOOVI 50)

(MOOVI 30)

--------

(MOOVI 50)

Alarmzeit 30 60 60 30 30 30

Bremsung 2 2 2 2 2 2

Zone 0 0 0 0 0 0

Kalibrierung Önungsposition 80 80 80 80 80 80

Kalibrierung Schließposition 25 25 25 25 25 25

Beschleunigung 3 3 3 3 3 3

LOGIK

Zeit

Schließautomatik ON ON OFF ON OFF OFF

Impulssperre in Auf ON OFF OFF ON ON OFF

Impulssperre TCA OFF OFF OFF OFF OFF OFF

2-Schritt-Logik OFF OFF OFF OFF OFF OFF

Schritt-Logik ON ON OFF ON OFF OFF

Voralarm OFF OFF OFF ON ON OFF

Totmannsteuerung

OFF OFF OFF OFF OFF ON

Fotozellen bei Önung ON ON ON ON ON OFF

Schnellschließung OFF OFF OFF OFF OFF OFF

Lichtschrankentest

OFF OFF OFF OFF OFF OFF

Master/Slave OFF OFF OFF OFF OFF OFF

Festcode OFF OFF OFF OFF OFF OFF

Fernbedienungsprogrammierung

ON ON ON ON ON ON

Alarme SCA ON ON ON OFF OFF ON

Reversierung OFF

OFF

(links)

--------

(rechts)

OFF

(links)

--------

(rechts)

OFF

(links)

--------

(rechts)

OFF

(links)

--------

(rechts)

OFF

(links)

--------

(rechts)

Timer auf open OFF OFF OFF ON ON OFF

10 - MOOVI BT 30-50

D811701 00100_02

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels BFT Unité de contrôle

Manuels Unité de contrôle populaires d'autres marques

Festo

Festo Compact Performance CP-FB6-E Manuel de la liste des pièces

Elo TouchSystems

Elo TouchSystems DMS-SA19P-EXTME Manuel utilisateur

JS Automation

JS Automation MPC3034A Manuel utilisateur

JAUDT

JAUDT SW GII 6406 Series Guide rapide

Spektrum

Spektrum Air Module System Manuel utilisateur

BOC Edwards

BOC Edwards Q Series Manuel utilisateur

KHADAS

KHADAS BT Magic Manuel utilisateur

Etherma

Etherma eNEXHO-IL Manuel utilisateur

PMFoundations

PMFoundations Attenuverter Manuel utilisateur

GEA

GEA VARIVENT Manuel utilisateur

Walther Systemtechnik

Walther Systemtechnik VMS-05 Manuel utilisateur

Altronix

Altronix LINQ8PD Instructions de montage

Eaton

Eaton Powerware Series Manuel utilisateur

WAGO

WAGO 750-407/040-000 Manuel utilisateur

Sony

Sony CCU-590 Manuel utilisateur

Graco

Graco 25D614 Manuel utilisateur

Task Force Tips

Task Force Tips YE-RF-900 Manuel de programmation

Shini

Shini SPV-U Series Manuel utilisateur
