Beninca RI.15K Manuel utilisateur

AUTOMATISMI PER CANCELLI

L8542602

Rev. 01/99/00

Libro istruzioni

Operating instructions

Betriebsanleitung

Livret d’instructions

Libro de instrucciones

UNIONE NAZIONALE COSTRUTTORI

AUTOMATISMI PER CANCELLI, PORTE,

SERRANDE ED AFFINI

RI.15K

CENTRALINAA MICROPROCESSORE PER

CONTROL UNIT WITH MICROCONTROLLER FOR

MIKROCONTROLLER-STEUERUNG FÜR

CENTRALE A MICROCONTRÔLEUR POUR

CENTRALITAA MICROPROCESADOR POR

UNI

EN ISO

9001

Dichiarazione CE di conformità Déclaration CE de conformité

EC declaration of confirmity Declaracion CE de conformidad

EG-Konformitatserklarung

Con la presente dichiariamo che il nostro prodotto

We hereby declare that our product

Hiermit erklaren wir, dass unser Produkt

Nous déclarons par la présente que notre produit

Por la presente declaramos que nuestro producto

RI.15K

è conforme alle seguenti disposizioni pertinenti:

complies with the following relevant provisions:

folgenden einschlagigen Bestimmungen entspricht:

correspond aux dispositions pertinentes suivantes:

satisface las disposiciones pertinentes siguientes:

Direttiva sulla compatibilità elettromagnetica (89/336/

CCE, 93/68/CEE)

EMC guidelines (89/336/EEC, 93/68/EEC)

EMV-Richtlinie (89/336/EWG, 93/68/EWG)

Directive EMV (89/336/CCE, 93/68/CEE) (Compatibilité

électromagnétique)

Reglamento de compatibilidad electromagnética (89/336/

MCE, 93/68/MCE)

Norme armonizzate applicate in particolare:

Applied harmonized standards, in particular:

Angewendete harmonisierte Normen, insbesondere:

Normes harmonisée utilisées, notamment:

Normas armonizadas utilzadas particularmente:

EN 55022, EN 61000-3-2, EN 61000-3-3, EN 50082-1

Norme e specifiche tecniche nazionali applicate in

particolare:

Applied national technical standards and specifications, in

particular:

Angewendete nationale Normen und technische

Spezifikationen, insbesondere:

Normes et specifications techniques nationales qui ont été

utilisées, notamment:

Normas y especificaciones técnicas nacionales que se

utilizaron particularmente:

UNI 8612

Data/Firma

Direttiva sulla bassa tensione (73/23/CEE, 93/68/CEE)

Low voltage guidelines (73/23/EEC, 93/68/EEC)

Tiefe Spannung Richtlinie (73/23/EWG, 93/68/EWG)

Directive bas voltage (73/23/CEE, 93/68/CEE)

Reglamento de bajo Voltaje (73/23/MCE, 93/68/MCE)

Norme armonizzate applicate in particolare:

Applied harmonized standards, in particular:

Angewendete harmonisierte Normen, insbesondere:

Normes harmonisée utilisées, notamment:

Normas armonizadas utilzadas particularmente:

EN 60204-1, EN 60335-1

Data/Firma

AUTOMATISMI PER CANCELLI

Automatismi Benincà Srl

Via Scamozzi, 3

36030 MONTECCHIO P. VI

ITALIA

RTX

TCA TL

RI.15K

R2 C5

R29

R13

R35

R38

R28

R37

ANT.

2 CH.

12345678 R1

R12

R30

R10 R8

VDR4

VDR3

RL7LAMP.

SCA

CHIUDE

APRE

P.P.

STOP

FCC

FCA

FTC

CHIUDE

TL1

APRE

RL5

R32

R31

R39

R33

C13

R25

R26

R27

R24

R23

R22

R21

R14

R15

R16

R17

R20

R19

R18

C14

C15

C16

C12

C11

R36

R34

R40

C18

D2 POWER

1234

C18

J2 SENS_H

FF2FF3

VDR2

C19

VDR1

02430 C230V IN.

FUSE

INPUT

230VAC 50Hz 230VAC

CHIUDE APRE COM.

1234567 8910111213141516

SCA

OUT

24VAC

17 18 19 20

6.3A 2A

FUSE

FF1FF4

v1.0

C17

R11

SW2

SELECT

Centralina a microprocessore per RI.15K

La centralina a microprocessore RI.15K può essere usata con motori di potenza non superiore a 750W.

Consigli per l’installazione.

a) L’installazione elettrica e la logica di funzionamento devono essere in accordo con le normative vigenti.

b) È consigliabile tenere i cavi di potenza (motore, alimentazione) distinti da quelli di comando (pulsanti,

fotocellule, radio); per evitare interferenze è preferibile prevedere ed utilizzare due guaine separate (vedi

EN 60204-1 15.1.3).

c) Ricontrollare tutti i collegamenti fatti prima di dare tensione.

d) Controllare che le impostazioni dei Dip-Switch siano quelle volute.

e) Dando tensione il led ”POWER” si deve illuminare, in caso contrario controllare l’integrità dei fusibili e la

presenza di 230VAC 50Hz tra i morsetti 1 e 2 (INPUT 230VAC - rispettare fase/neutro).

f) Gli ingressi N.C. che non vengono usati devono essere ponticellati con il comune ”+V”.

g) Nel caso in cui il senso di rotazione del motore sia invertito basta invertire i fili ”APRE” - ”CHIUDE” del

motore stesso e i fili dei finecorsa ”FCA” - ”FCC”.

Funzione Ingressi/Uscite

(1,2) INPUT 230VAC= Alimentazione centralina 230/380VAC 50Hz (rispettare fase/neutro).

(3,4,5) COM/APRE/CHIUDE= Ai rispettivi morsetti del motore a 230/380VAC 50Hz.

(è obbligatorio collegare il filo di Terra - giallo/verde sulla carcassa del motore)

(6,7) LAMP230= Al lampeggiante a 230VAC.

(19,20) OUT 24VAC= Uscita alimentazione ausiliaria 24VAC (1A max.).

(17,18) SCA= Contatto ”Spia cancello aperto”

(15,16) +V= Comune a tutti gli ingressi di comando

(14) FTC= Ingresso ricevitore fotocellula (contatto n.c.).

(13) FCA= Ingresso finecorsa Apre (contatto n.c.).

(12) FCC= Ingresso finecorsa Chiude (contatto n.c.)

(11) STOP= Ingresso pulsante di STOP (contatto n.c.)

(10) P.P.= Ingresso pulsante PASSO/PASSO (contatto n.o.)

(9) APRE= Ingresso pulsante APRE (contatto n.o.)

(8) CHIUDE= Ingresso pulsante CHIUDE (contatto n.o.)

(23,24) ANT.= Ingresso antenna scheda radio

(21,22) RX 2CH.= Contatto 2°canale scheda radio (contatto n.o.)

J2 SENS_H= Ingresso per scheda antischiacciamento (opzionale) ”DA.AS”.

pin 1-2: alimentazione 24Vdc (1 + ; 2 - )

pin 2-3: ingresso contatto n.c.

oppure per qualsiasi altro dispositivo di sicurezza n.c. (costa, fotocellule, ecc.).

pin 2-3: ingresso contatto n.c.;

l’intervento del dispositivo collegato a questi morsetti provoca l’arresto o l’inversione di

marcia del motore.

N.B.: Se non vengono utilizzati i pin 2 e 3 devono essere ponticellati.

Funzione Dip-Switch

N.B.: Ogni cambio di funzione deve essere eseguito in assenza di tensione.

DSW1 Sceglie il tipo di funzionamento del ”Pulsante P.P.” e del telecomando.

Off: Funzionamento: ”APRE” - ”STOP” - ”CHIUDE”

On: Funzionamento: ”APRE” - ”CHIUDE” - ”APRE”

DSW2 Abilita o disabilita la richiusura automatica ”Trimmer TCA”.

Off: Richiusura automatica abilitata

On: Richiusura automatica disabilitata

DSW3 Abilita o disabilita la funzione condominiale (dopo il primo comando di apertura il ”Pulsante P.P.”, e il

telecomando vengono resi inattivi).

Off: Funzione condominiale disabilitata

On: Funzione condominiale abilitata

DSW4 Abilita o disabilita il prelampeggio

Off: Prelampeggio disabilitato

On: Prelampeggio abilitato

DSW5 Sceglie il tipo di intervento dell’ingresso ”FTC” in apertura.

Off: Nessun intervento

On: Stop temporaneo

DSW6 Sceglie il tipo di funzionamento dell’ingresso ”APRE”.

Off: Funzionamento come ”Pulsante APRE”

On: Funzionamento come ”Pulsante PEDONALE”

DSW7 Abilita l’intervento del sensore collegato a SENS_H durante la fase di apertura.

Off:Abilitato in apertura e chiusura.

On: Abilitato solo in chiusura.

DSW8 Non utilizzato.

Funzione dei Trimmer

TCA Permette di regolare il tempo di richiusura automatica quando è abilitata posizionando il Dip-Switch

”DSW2”= Off.

La regolazione varia da un minimo di 10 sec. ad un massimo di 200 sec.

Il tempo minimo si ottiene ruotando il trimmer tutto in senso antiorario.

TL Permette di regolare il tempo di lavoro dell’automatismo oltre il quale interverrà la protezione software

nel caso in cui i finecorsa si guastassero (posizionarlo circa 4 sec. in più del tempo di corsa effettiva

dell’automatismo).

La regolazione varia da un minimo di 10 sec. ad un massimo di 200 sec.

Il tempo minimo si ottiene ruotando il trimmer tutto in senso antiorario.

RI.15K Control unit with microcontroller

The ”RI.15K” control unit with microcontroller is suitable for motors with up to 750W power.

Installation instructions.

a) The electrical installation and functioning logic must comply with current standards.

b) Keep the power cables (for the motor and power supply) away from the control cables (buttons,

photocells, radio). To avoid interference use two separate sheaths (see EN 60204-1 15.1.3).

c) Check all the connections again before supplying voltage.

d) Check that the Dip-Switch settings are as required.

e) When voltage is supplied, the ”POWER” led should light up. If this is not the case, check the state

of the fuses and whether 230VAC 50 Hz power is present between terminals 1 and 2 (INPUT 230VAC

- respect phase/neutral wire position).

f) The N.C. inputs not used must be connected to the common ”+V”.

g) If the direction of the motor rotation is not correct, invert the ”OPEN” - ”CLOSE” wires of the motor

as well as the wires of the ”FCA” - ”FCC” limit switches.

Input/Output functions

(1,2) INPUT 230VAC= Control unit 230VAC 50 Hz power supply

(respect phase/neutral wire position).

(3,4,5) COM/APRE/CHIUDE= Connection to the corresponding 230VAC 50 Hz motor terminals

(the earth wire (green/yellow) must be connected to the motor housing).

(6,7) LAMP230= Connection to the 230VAC blinker.

(19,20) OUT 24VAC= 24VAC auxiliary power supply output (1A max.).

(17,18) SCA= ”Gate open warning light” contact.

(15,16) +V= Common connection to all the control inputs.

(14) FTC= Photocell receiver input (n.c. contact).

(13) FCA= Limit switch input - Opening (n.c. contact).

(12) FCC= Limit switch input - Closing (n.c. contact).

(11) STOP= STOP button input (n.c. contact).

(10) P.P.= STEP-by-STEP button input (n.o. contact).

(9) APRE= OPEN button input (n.o. contact).

(8) CHIUDE= CLOSE button input (n.o. contact).

(23,24) ANT.= Input of radio board antenna

(21,22) RX 2CH.= Radio board 2nd channel contact (n.o. contact).

(J2) SENS_H= Input for optional anti-crash card ”DA.AS”

1-2 pin: 24Vdc power supply (1 + ; 2 - )

2-3 pin: n.c. contact input

or for any other n.c. safety device (pneumatic profile, photocells, etc.)

2-3 pin: n.c. contact input;

the activation of the device connected to these terminals causes the stopping or the

reversion movement of the motor.

Note: Pins 2 and 3 must be short-circuited if not in use.

Dip-switch functions

N.B.: Every change of functions have to be done without electricity.

DSW1= This selects the type of functioning of the P.P. button and Remote control.

Off= ”OPEN” - ”STOP” - ”CLOSE” functioning

On= ”OPEN” - ”CLOSE” - ”OPEN” functioning.

DSW2= This enables or disables the automatic re-closing - ”TCA TRIMMER”.

Off= Automatic re-closing enabled

On= Automatic re-closing disabled

DSW3= This enables or disables the apartment building function (after the first opening command, the

P.P. button and the Remote control are deactivated).

Off= Apartment building function disabled.

On= Apartment building function enabled.

DSW4= This enables or disables the pre-blinking function.

Off= Pre-blinking disabled.

On= Pre-blinking enabled.

DSW5= This selects the type of intervention of the ”FTC” input on opening.

Off= No intervention

On= Temporary stop

DSW6= This selects the type of functioning of the ”OPEN” input.

Off= Functioning as ”OPEN button”

On= Functioning as ”PEDESTRIAN button”

DSW7= It enables the activation of the sensor connected to SENS_H during the opening phase.

Off= Enabled in both opening and closing phases.

On= Enabled only in the closing phase.

DSW8= Spare.

Trimmer functions

TCA= This allows the automatic re-closing time to be adjusted when this is enabled by positioning the

DSW2 Dip-switch on OFF.

Adjustment can be from a minimum of 10 to a maximum of 200 seconds.

The minimum time is obtained by rotating the trimmer completely anticlockwise.

TL= This allows the working time of the automation to be adjusted. If the limit switches fail, the soft-

ware protection will intervene after this time has elapsed. (Add about 4 sec. to the actual stroke

time of the automation).

Adjustment can be from a minimum of 10 to a maximum of 200 seconds.

The minimum time is obtained by rotating the trimmer completely anticlockwise.

Mikrocontroller-Steuerung ”RI.15K”

Die Mikrocontroller-Steuerung “RI.15K” kann mit Motoren mit einer Leistung nicht über 750W verwendet wer-

den.

Empfehlungen für den Einbau

a) Der elektrische Einbau sowie die Funktionslogistik müssen mit den geltenden Richtlinien im Einklang sein.

b) Wir empfehlen, die Stromkabel (Motor, Zufuhr) von den Steuerkabeln (Drucktasten, Lichtschranken, Emp-

fänger) unterscheidbar zu halten; um Störungen zu vermeiden ist es ratsam, zwei getrennte Kabelmäntel

vorzusehen und anzuwenden (siehe EN 60204-1 15.1.3).

c) Sämtliche gemachten Anschlüsse vor der Stromzugabe erneut überprüfen.

d) Überprüfen, ob die Einstellungen der DIP-Drucktasten den gewünschten entsprechen.

e) Bei Stromzugabe muß die LED-Diode “POWER” leuchten. Falls nicht der Fall, überprüfen, ob die Sicherun-

gen ganz sind und ob zwischen den Klemmen 1 und 2 (INPUT 230VAC - Phase/Neutral beachten) 230VAC

50Hz gegeben ist.

f) Die N.C. Eingaben, die nicht verwendet werden, mit dem Mittelleiter ”+V” überbrücken.

g) Falls die Drehrichtung des Motors vertauscht ist, genügt es, die Drähte “ÖFFNET” - “SCHLIESST” des

Motors selbst und die Drähte des Endschalters “FCA” - “FCC” zu vertauschen.

Funktion Eingaben/Ausgaben

(1,2) INPUT 230VAC= Zufuhr Steuerung 230/380VAC 50Hz.

(Phase/Neutral beachten)

(3,4,5) COM/APRE/CHIUDE= An die entsprechenden Motorklemmen 230/380VAC 50Hz.

(Es ist Vorschrift, den Erdleiter (gelb/grün) mit dem Motorgehäuse zu verbinden)

(6,7) LAMP230= An 230VAC Blinkleuchte

(19,29) OUT 24VAC= Ausgabe Hilfszufuhr 24VAC (max. 1A)

(17,18) SCA= Kontakt “Torblinker Auf”

(15,16) +V= Gemeinsam bei allen Steuereingaben

(14) FTC= Eingabe Lichtschrankenempfänger (Ruhekontakt)

(13) FCA= Eingabe Endschalter Öffnet (Ruhekontakt)

(12) FCC= Eingabe Endschalter Schließt (Ruhekontakt)

(11) STOP= Eingabe STOP-Drucktaste (Ruhekontakt)

(10) P.P.= Eingabe SCHRITT/SCHRITT-Drucktaste (Arbeitskontakt)

(9) APRE= Eingabe ÖFFNET-Drucktaste (Arbeitskontakt)

(8) CHIUDE= Eingabe SCHLIESST-Drucktaste (Arbeitskontakt)

(23,24) ANT.= Eingabe Antenne Empfängersteckkarte

(21,22) RX 2CH.= Kontakt 2. Kanal Empfängersteckkarte (Arbeitskontakt)

(J2) SENS_H= Eingang für quetschbeständige Karte (Option) ”DA.AS”.

Pin 1-2: Speisung 24Vdc (1 + ; 2 - )

Pin 2-3: Eingang Kontakt n.c.

Oder für jede andere n.c. Sicherheitsvorrichtung (Flanke, Photozelle, usw.)

Pin 2-3: Eingang Kontakt n.c.;

das Einschalten der mit diesen Klemmen verbundenen Vorrichtunge hält den Motor an

oder schaltet in um.

N.B.: wenn Pin 2 und 3 nicht verwendet werden, sind sie zu überbrücken.

Funktion der Dip-Drucktasten

Anmerkung: Alle Funktionsänderung muß in Mangel von Spannung verricht werden.

DSW1= Wählt die Funktionsart der “P.P.-Drucktaste” und der Fernsteuerung

Off= Funktion “ÖFFNET” - ”STOP” - ”SCHLIESST”

On= Funktion “ÖFFNET” - ”SCHLIESST” - ”ÖFFNET”

DSW2= Aktiviert oder deaktiviert die automatische Wiederschließung “TRIMMER TCA”

Off= Automatische Wiederschließung aktiviert

On= Automatische Wiederschließung deaktiviert

DSW3= Aktiviert oder deaktiviert die Mehrfamilienhaus-Funktion (nach dem ersten Öffnungsbefehl werden

die “P.P.-Drucktaste” und die Fernsteuerung deaktiviert)

Off= Mehrfamilienhaus-Funktion deaktiviert

On= Mehrfamilienhaus-Funktion aktiviert

DSW4= Aktiviert oder deaktiviert die Vorblinkleuchte.

Off= Vorblinkleuchte deaktiviert

On= Vorblinkleuchte aktiviert

DSW5= Wählt die Eingriffsart der Eingabe “FTC” bei Öffnung

Off= Kein Eingriff

On= Vorübergehend Stop

DSW6= Wählt die Funktionsart der Eingabe “ÖFFNET”

Off= Funktion wie “Drucktaste ÖFFNET”

On= Funktion wie “Drucktaste “FUSSGÄNGER”

DSW7= Gibt beim Öffnen den Sensor frei, der mit SENS_H verbunden ist.

Off= Beim Öffnen und Schließen freigegeben.

On= Nur beim Schließen freigegeben.

DSW8= nicht benutzt.

Funktion der Trimmer

TCA= Wenn aktiviert, erlaubt er die Einstellung der automatischen Wiederschließzeit durch Stellen der DIP-

Drucktaste auf “DSW2” = Off.

Die Einstellung variiert von mindestens 10 bis max. 200 Sek.

Die Minimalzeit erhält man durch Drehen des Trimmers gegen den Uhrzeigersinn.

TL= Erlaubt die Einstellung der Antriebbetriebszeit, über die der Software-Sicherung eingreift, falls die

Endschalter beschädigt sein sollten (auf ca. 4 Sek. länger als die effektive Laufzeit des Antriebs

stellen).

Die Einstellung variiert von mindestens 10 bis max. 200 Sek.

Die Minimalzeit erhält man durch Drehen des Trimmers gegen den Uhrzeigersinn.

Centrale à microcontrôleur pour ”RI.15K”

La centrale à microcontrôleur “RI.15K” peut être utilisée avec des moteurs ayant une puissance non

supérieure à 750W.

Conseils pour l’installation

a) L’installation électrique et la logique de fonctionnement doivent être conformes aux normes en

vigueur.

b) Il est conseillé de maintenir les câbles de puissance (moteur, alimentation) séparés de ceux de

commande (touches, cellules photoélectriques, radio); afin d’éviter des interférences, il est préféra-

ble de prévoir et d’utiliser deux gaines séparées (voir EN 60204-1 15.1.3).

c) Recontrôler toutes les connexions effectuées avant d’appliquer la tension.

d) S’assurer que les réglages des interrupteurs DIP soient corrects.

e) En appliquant la tension, la DEL “POWER” doit s’allumer; si cela n’était pas le cas, contrôler le bon

fonctionnement des fusibles et la présence des 230 Vc.a. 50Hz entre les bornes 1 et 2 (INPUT 230Vc.a.

- respecter phase/neutre).

f) Réaliser un pontet entre les entrées N.C. pas utilisées et le commun ”+V”.

g) Si le sens de rotation du moteur est inversé, il suffit d’inverser les fils “OUVRE” - “FERME” du

moteur et les fils des fin de course “FCA” - “FCC”.

Fonction Entrées/Sorties

(1,2) INPUT 230VAC= Alimentation centrale 230/380 Vc.a. 50Hz

(respecter phase/neutre)

(3,4,5) COM/APRE/CHIUDE= Aux bornes correspondantes du moteur 230/380Vc.a. 50Hz

(il est obligatoire de connecter le fil de terre (jaune/vert) à la carcasse du moteur)

(6,7) LAMP220= Au feu clignotant à 230Vc.a.

(19,20) OUT 24VAC= Sortie alimentation auxiliaire 24Vc.a. (1A maxi)

(17,18) SCA= Contact “Témoin portail ouvert”

(15,16) +V= Commun à toutes les entrées de commande

(14) FTC= Entrée récepteur cellule photoélectrique (contact n.f.)

(13) FCA= Entrée fin de course Ouvre (contact n.f.)

(12) FCC= Entrée fin de course Ferme (contact n.f.)

(11) STOP= Entrée touche STOP (contact n.f.)

(10) P.P.= Entrée touche PAS ò PAS (contact n.o.)

(9) APRE= Entrée touche OUVRE (contact n.o.)

(8) CHIUDE= Entrée touche FERME (contact n.o.)

(23,24) ANT.= Entrée antenne carte radio

(21,22) RX 2CH.= Contact 2e canal carte radio (contact n.o.)

(J2) SENS_H= Entrée pour carte anti-écrasement (en option) ”DA.AS”

pins 1-2: alimentation 24Vcc (1 + ; 2 - )

pins 2-3: entrée contact n.f.

ou pour n’importe quel autre dispositif de sécurité n.f. (bourrelet, photocellules, etc.)

pins 2-3: entrée contact n.f.;

Autres manuels pour RI.15K

Table des matières

Langues :

Autres manuels Beninca Unité de contrôle

Beninca

Beninca DA.2XS433 Manuel utilisateur

Beninca

Beninca CP.J3M Manuel utilisateur

Beninca

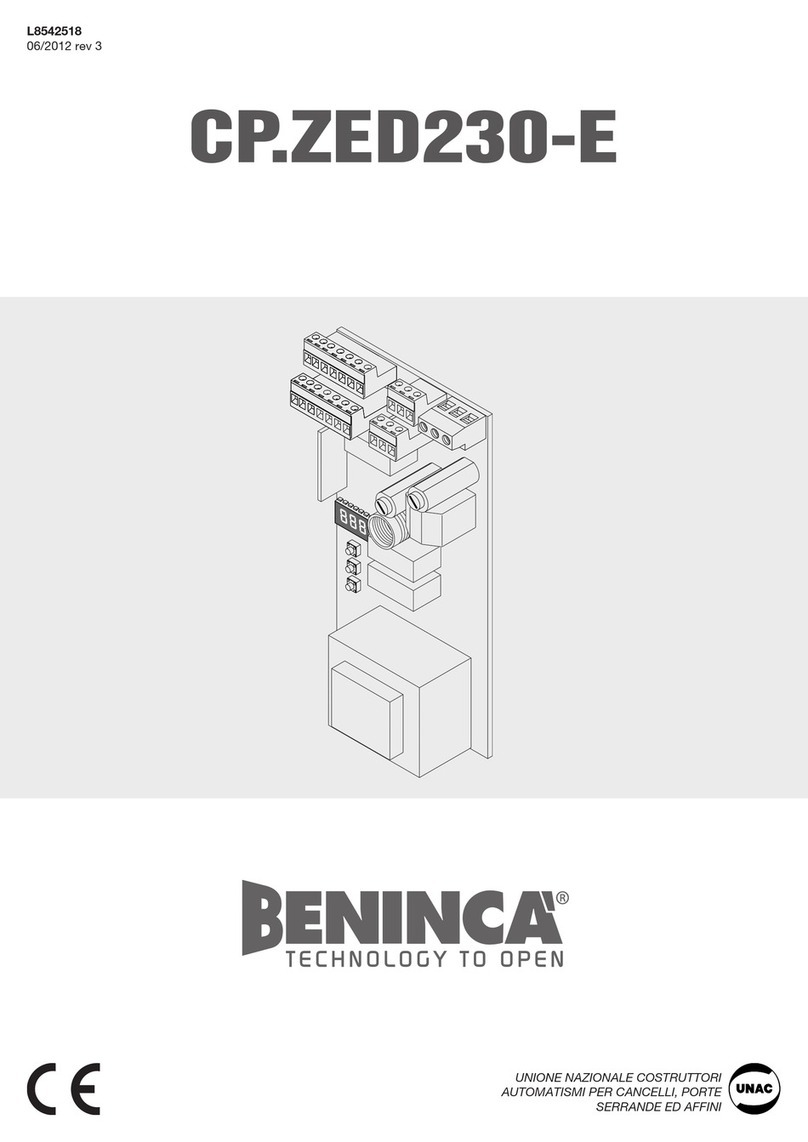

Beninca CP.ZED230-E Manuel utilisateur

Beninca

Beninca CP.RI624N Manuel utilisateur

Beninca

Beninca DA.AX Manuel utilisateur

Beninca

Beninca CP.MBE24 Manuel utilisateur

Beninca

Beninca BRAINY Manuel utilisateur

Beninca

Beninca CORE Manuel utilisateur

Beninca

Beninca CP.ZED230-E Manuel utilisateur

Beninca

Beninca CP.BISON 35 OTI L Manuel utilisateur

Beninca

Beninca BRAIN Manuel utilisateur

Beninca

Beninca HEADY 24 3B Manuel utilisateur

Beninca

Beninca START-I Manuel utilisateur

Beninca

Beninca BRAINY 24 Manuel utilisateur

Beninca

Beninca THINK-I Manuel utilisateur

Beninca

Beninca CP.B24ESA Manuel utilisateur

Beninca

Beninca BRAIN 24-RI Manuel utilisateur

Beninca

Beninca CP.M24-RE Manuel utilisateur

Beninca

Beninca KT3 Manuel utilisateur

Beninca

Beninca CELL.P Manuel utilisateur

Beninca

Beninca DA.96AE Manuel utilisateur

Beninca

Beninca DA.93AM Manuel utilisateur

Beninca

Beninca CP.J3-SW Manuel utilisateur

Beninca

Beninca CELL.P Manuel utilisateur

Manuels Unité de contrôle populaires d'autres marques

Festo

Festo Compact Performance CP-FB6-E Manuel de la liste des pièces

Elo TouchSystems

Elo TouchSystems DMS-SA19P-EXTME Manuel utilisateur

JS Automation

JS Automation MPC3034A Manuel utilisateur

JAUDT

JAUDT SW GII 6406 Series Guide rapide

Spektrum

Spektrum Air Module System Manuel utilisateur

BOC Edwards

BOC Edwards Q Series Manuel utilisateur

KHADAS

KHADAS BT Magic Manuel utilisateur

Etherma

Etherma eNEXHO-IL Manuel utilisateur

PMFoundations

PMFoundations Attenuverter Manuel utilisateur

GEA

GEA VARIVENT Manuel utilisateur

Walther Systemtechnik

Walther Systemtechnik VMS-05 Manuel utilisateur

Altronix

Altronix LINQ8PD Instructions de montage

Eaton

Eaton Powerware Series Manuel utilisateur

WAGO

WAGO 750-407/040-000 Manuel utilisateur

Sony

Sony CCU-590 Manuel utilisateur

Graco

Graco 25D614 Manuel utilisateur

Task Force Tips

Task Force Tips YE-RF-900 Manuel de programmation

Shini

Shini SPV-U Series Manuel utilisateur
