Arrow Storage Products IWC82 Instructions d'utilisation

Gloves must be worn

at all times to reduce

risk of injury!

Owner’s Manual

& Assembly Guide

728940619

BUILDING DIMENSIONS

* See Inside for Detailed Safety Information.

Size rounded off to the nearest foot For proper base construction see page 14

†

Nominal Size

8’ x 2’

01GQa

IWA82

Model No. IWC82

Exterior Dimensions

(Roof Edge to Roof Edge)

Width Depth Height

Interior Dimensions

(Wall to Wall)

Width Depth Height

Door

Opening

Width Height

Approx.

Size

Storage

Area

8’ x 2’ 17 Sq. Ft. 113 Cu. Ft. 99 3/4” 30 3/4” 91 3/8” 94 3/4” 25 1/2” 90 1/16” 43 1/2” 69 1/4”

2,4 m x 0,6 m 1,6 m23,2 m3253,4 cm 78,1 cm 232,1 cm 240,7 cm 64,8 cm 228,8 cm 110,5 cm 175,9 cm

†

Base

Size

97 1/2” x 28 1/4”

247,7 cm x 71,8 cm

03GQ

DIMENSIONS DU COFFRE

* Voir les informations de sécurité détaillées à l’intérieur.

Toujours porter des

gants pour réduire le

risque de blessure !

attention

bords coupants

Manuel de l’utilisateur et

guide d’assemblage

DIMENSIONES DE LA UNIDAD

* Consulte en el interior para obtener la seguridad de información detallada.

Se deben usar guantes

en todo momento para

reducir el riesgo de

lesiones.

precaución

bordes ﬁ losos

Manual del propietario

e instrucciones de ensamblaje

Las medidas están redondeadas en pies

†

Dimension arrondie au pied le plus proche

†

Taille de

la base

Tamaño

básico

97 1/2” x 28 1/4”

247,7 cm x 71,8 cm

97 1/2” x 28 1/4”

247,7 cm x 71,8 cm

Dimensions extérieures

(de bordure de toit à bordure de toit)

Largeur Profondeur Hauteur

Dimensions intérieures

(de paroi à paroi)

Largeur Profondeur Hauteur

Ouverture

de porte

Largeur Hauteur

Taille

approx.

Zone

d’entreposage

8’ x 2’ 17 Sq. Ft. 113 Cu. Ft. 99 3/4” 30 3/4” 91 3/8” 94 3/4” 25 1/2” 90 1/16” 43 1/2” 69 1/4”

2,4 m x 0,6 m 1,6 m23,2 m3253,4 cm 78,1 cm 232,1 cm 240,7 cm 64,8 cm 228,8 cm 110,5 cm 175,9 cm

†

Dimensiones exteriores

(borde a borde del techo)

Ancho Profundidad Altura

Dimensiones interiores

(pared a pared)

Ancho Profundidad Altura

Abertura de

la puerta

Ancho Altura

Tamaño

aproximado

Área de

almacenaje

8’ x 2’ 17 Sq. Ft. 113 Cu. Ft. 99 3/4” 30 3/4” 91 3/8” 94 3/4” 25 1/2” 90 1/16” 43 1/2” 69 1/4”

2,4 m x 0,6 m 1,6 m23,2 m3253,4 cm 78,1 cm 232,1 cm 240,7 cm 64,8 cm 228,8 cm 110,5 cm 175,9 cm

†

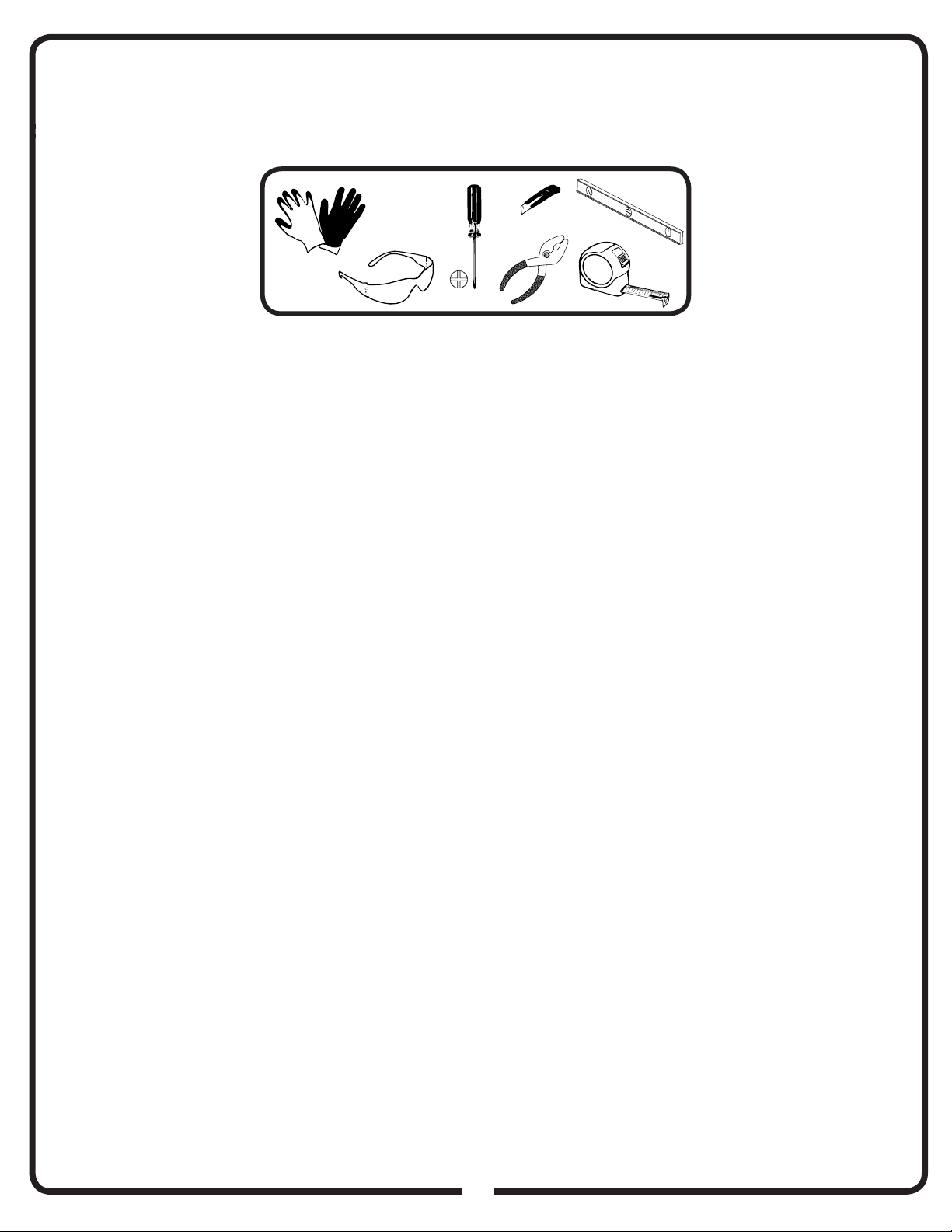

• Keep children and pets away from the worksite during construction and until the building is completely assembled. This will

help avoid distractions and any accidents which may occur.

04GC

• Care must be taken when handling various pieces of your building since many contain sharp edges.

CAUTION /

• Faire preuve de précaution pour manipuler les différentes pièces de l’abri car elles présentent de nombreux bords coupants.

ATTENTION / PRECAUCIONES /

• Tenga cuidado al manipular las diferentes piezas de la estructura ya que pueden tener bordes ﬁ losos.

VORSICHT

• Do NOT attempt to assemble your building before double checking that you have all the parts indicated in the parts lists.

Any building left partially assembled may be seriously damaged by even light winds.

• Ne PAS tenter d’assembler l’abri avant d’avoir vériﬁ é la présence de toutes les pièces ﬁ gurant dans la liste des pièces. Tout

abri laissé partiellement assemblé peut être gravement endommagé par des vents même légers.

• NO trate de montar la estructura antes de veriﬁ car que tenga todas las piezas indicadas en la lista de piezas. Cualquier

estructura sin terminar puede ser dañada seriamente incluso por vientos ligeros.

• Do NOT attempt to assemble your building on a windy day. The large panels can catch the wind like a “sail”, making

construction difﬁ cult and unsafe.

• Ne PAS tenter d’assembler l’abri en présence de vent. Les grands panneaux peuvent se comporter comme une voile et

« battre » au vent, rendant la construction difﬁ cile et dangereuse.

• NO trate de montar la estructura en un día ventoso. Los paneles grandes pueden atrapar el viento como una “vela”, lo que

hace que sean llevados por el viento, lo que, a su vez, hace que la construcción sea difícil e insegura.

• Tenir les enfants et les animaux domestiques à l’écart du chantier durant la construction et jusqu’à ce que l’abri soit

complètement assemblé. Cela évite les distractions et les accidents potentiels.

• No permita entrar a niños ni animales domésticos en el lugar de trabajo durante la construcción y hasta que la estructura

esté completamente montada. Esto ayudará a evitar distracciones y cualquier accidente que pueda producirse.

Your building MUST be anchored to prevent wind damage.

La estructura DEBE estar anclada para evitar daños por vientos.

• NEVER concentrate your weight on the roof of the building.

• NE JAMAIS concentrer son propre poids sur le toit de l’abri.

• NUNCA concentre su peso en el techo de la estructura.

Watch the Weather Closely

Suivre la météo avec attention

Observe el clima atentamente

• Before assembling any parts, your base should be constructed and an anchoring system should be ready to use.

• Avant de commencer à assembler des pièces, la base doit avoir été construite et le système d’ancrage doit être prêt à

l’emploi.

• Antes de montar cualquier pieza, debe estar construida la base y preparado el sistema de anclaje.

L’abri doit IMPÉRATIVEMENT être ancré pour éviter les dommages par le vent.

05GC

• The best location is a level area with good drainage.

ASSEMBLY /

ASSEMBLAGE /

ENSAMBLAR / MONTAGE

• Le meilleur emplacement sera une surface de niveau à bon drainage.

• El mejor lugar es un área nivelada con buen drenaje.

• Allow enough space outside the building to be able to access the roof with a ladder.

• Use Teamwork: Two or more people are required to assemble your building.

• Travailler en équipe: Deux personnes ou plus sont nécessaires pour assembler l’abri.

• Trabaje en equipo: Se necesitan dos o más personas para ensamblar su cobertizo.

For missing or damaged parts contact Customer Service. Do not return to store.

1-800-851-1085 or [email protected]

Si des pièces manquent ou sont endommagées, s’adresser au Service après-vente. Ne rien renvoyer au magasin.

Si hay piezas faltantes o dañadas, comuníquese con el Servicio de Atención al Cliente. No devuelva el producto a la tienda.

• Laissez sufﬁ samment d’espace à l’extérieur du bâtiment pour être en mesure d’accéder à la toiture avec une échelle.

• Deje suﬁ ciente espacio afuera del ediﬁ cio para poder tener acceso al techo con una escalera.

Wooden Panel Care: You must treat both side of the wood panels with an environmentally friendly stain and a (polyure-

thane) sealant or quality exterior paint prior to panel installation. Your dealer will be able to recommend a suitable product

for this purpose. WARNING! Both sides of the wooden panels must be treated equally or future problems may occur with

the panels. When installing your wood panels, if you notice slight warpage, it is recommended using an adhesive between

wooden panels and metal parts.

Entretien des panneaux en bois: Vous devez traiter les deux côtés des panneaux en bois avec une teinture sans danger

pour l’environnement et un enduit (au polyuréthane) ou une peinture d’extérieur de haute qualité avant d’installer le pan-

neau avant. Votre détaillant sera en mesure de vous recommander un produit adapté à cette ﬁ n. AVERTISSEMENT ! Les

deux côtés des panneaux en bois doivent être traités de la même façon, sans quoi des problèmes pourraient survenir

avec les panneaux. Lors de l’installation de vos panneaux en bois, si vous remarquez un léger voilage, il est recommandé

d’utiliser de l’adhésif entre les panneaux de bois et les pièces métalliques.

Cuidado del Panel de Madera: usted debe tratar ambos lados de los paneles de madera con una tintura amigable para el

ambiente y un sellante (poliuretano) o pintura para exteriores antes de realizar la instalación. Su distribuidor podrá recom-

endarle un producto adecuado para este propósito. ¡ADVERTENCIA! Ambos lados de los paneles de madera deben ser

tratados de la misma manera o pueden surgir problemas con los paneles. Al instalar sus paneles de madera, si usted nota

una leve deformación, se recomienda utilizar adhesivo entre los paneles de madera y las partes de metal.

CARE & MAINTENANCE / SOINS ET ENTRETIEN / PROTECCIÓN Y CONSERVACIÓN

• DO NOT use power washing to clean your shed.

• NE PAS utiliser de jet sous haute pression pour nettoyer l’abri.

• NO utilice hidrolavadora para limpiar el cobertizo.

• Combustibles and corrosives must be stored in air tight containers designed for chemical and/or combustible storage.

Corrosive chemicals such as fertilizers, pesticides and herbicides should be cleaned off the interior and exterior surfaces

immediately. Rust caused by chemical damage is not covered by the warranty.

• Les matières combustibles et corrosives doivent être entreposées dans des contenants étanches à l’air conçus pour

l’entreposage de produits chimique et/ou combustibles. Les produits chimiques corrosifs tels que les engrais, pesticides et

herbicides doivent immédiatement être nettoyés des surfaces intérieures et extérieures. La rouille causée par des produits

chimiques n’est pas couverte par la garantie.

• Los combustibles y productos corrosivos deben guardarse en contenedores herméticos diseñados para almacenamiento

de químicos o combustibles. Se deben limpiar inmediatamente los químicos corrosivos, como fertilizantes, pesticidas y

herbicidas, de las superﬁ cies interiores y exteriores. El óxido causado por daños químicos no está cubierto por la garantía.

Rust protection precautions / Des mesures de protection contre la rouille /

Las precauciones de protección contra el óxido

• Avoid nicking or scraping the coating surface, inside and out.

• Éviter d’entailler ou de rayer le revêtement de surface, à l’intérieur comme à l’extérieur.

• Evite dañar o raspar la capa protectora, por dentro y por fuera.

• Keep roof, base perimeter and door free of debris.

• Nettoyer le toit, le pourtour de la base et les rails de porte de tous débris.

• Mantenga el techo, el perímetro de la base y los rieles de la puerta sin desechos.

• Touch up scrapes or nicks and any area of visible rust as soon as possible.

• Retoucher les entailles et égratignures et toute surface de rouille visible dès que possible.

• Retoque las raspaduras o las muescas y cualquier área de todo óxido visible lo más pronto posible.

06GC

1 65103 Hex Nut (#8-32) 58

2 65923 Small Bolt (#8-32 x 3/8) (10 mm) 58

3 65004 Small Screw (#8AB x 5/16) (8 mm) 234

4 65900A Black Screw (#10B x 1/2) (13 mm) 8

5 66646 Washer Sheet 2

6 66183L Left Roof Trim Cap 2

7 66183R Right Roof Trim Cap 2

8 66769 Door Slide 4

9 66382 Lower Door Guide 4

10 67293B Weather Stripping 1

11 67468 Peak Cap 2

12 66045 Handle 2

13 65109 #8-32 Acorn Nut 2

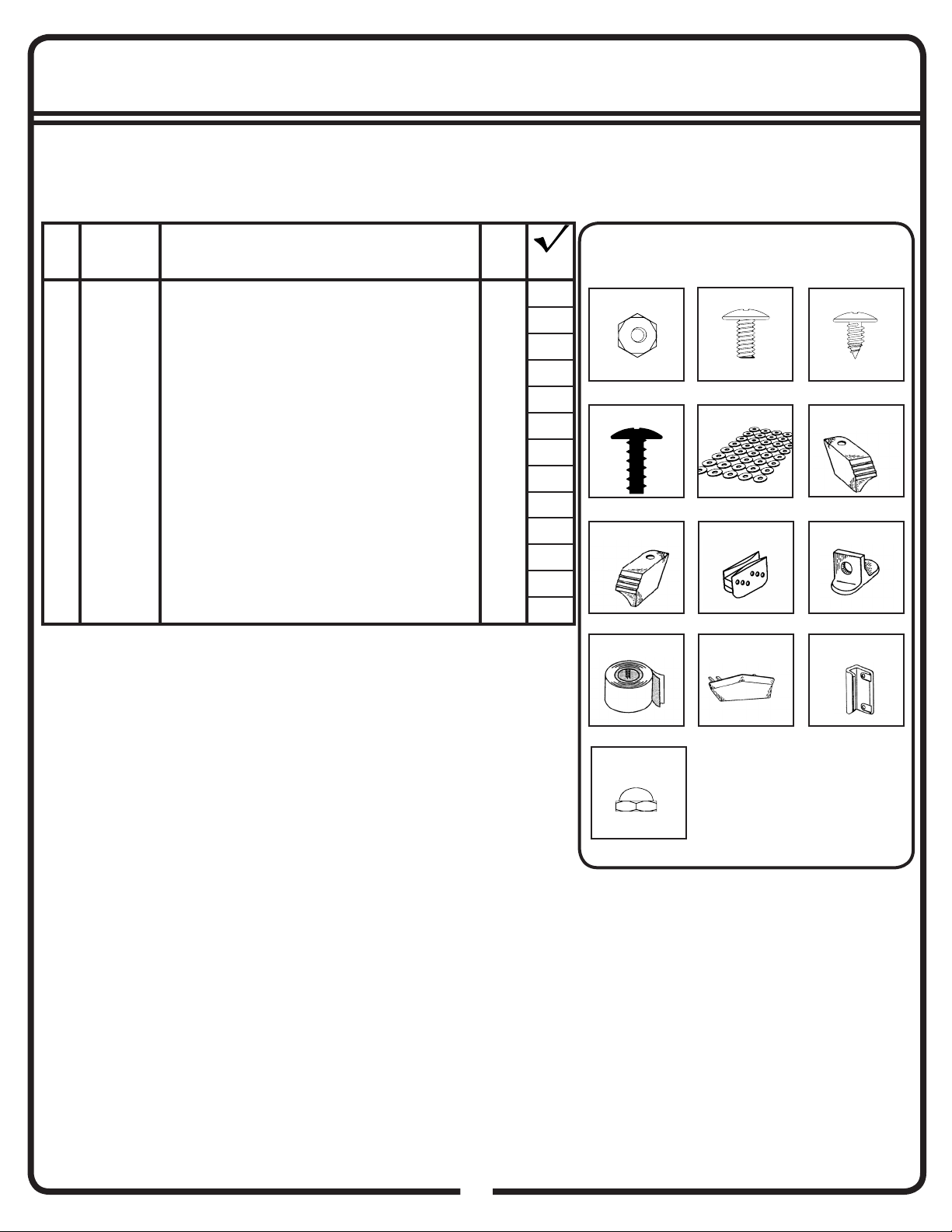

HARDWARE LIST 07GQ

Hardware Views by Key No.

Key

No.

Part

No.

Part

Description Qty. List

8 9

10 11

1 65103 Écrou hexagonal (#8-32) 58

2 65923 Petit boulon (#8-32 x 3/8) (10 mm) 58

3 65004 Petite vis (#8AB x 5/16) (8 mm) 234

4 65900A 8

5 66646 Plaque de rondelles 2

6 66183L Embout de garniture de toit gauche 2

7 66183R Embout de garniture de toit droit 2

8 66769 4

9 66382 4

10 67293B Ruban de calfeutrage 1

11 67468 Embout faîte 2

12 66045 Poignée 2

13 65109 #8-32 Ecrou borgne 2

Rep Réf.

pièce Description

de la pièce Qté.

N.º

Ref.

N.º

de pieza Descripción

de la pieza Cant.

Vis noire #10Bx1/2 po (13 mm)

Coulisseau de porte

Guide de porte inférieur

Rodamiento de la puerta

Guía inferior de la puerta

1 65103 Tuerca hexagonal (#8-32) 58

2 65923 Perno pequeño (#8-32 x 3/8) (10 mm) 58

3 65004 Tornillo pequeño (#8AB x 5/16) (8 mm) 234

4 65900A Tornillo negro (#10B x 1/2) (13 mm) 8

5 66646 Plancha de arandelas 2

6 66183L Tope izquierdo del contramarco del techo 2

7 66183R Tope derecho del contramarco del techo 2

8 66769 4

9 66382 4

10 67293B Burlete 1

11 67468 Tope de la cumbrera 2

12 66045 Manija 2

13 65109 #8-32 Tuerca Cupulada 2

08GQ

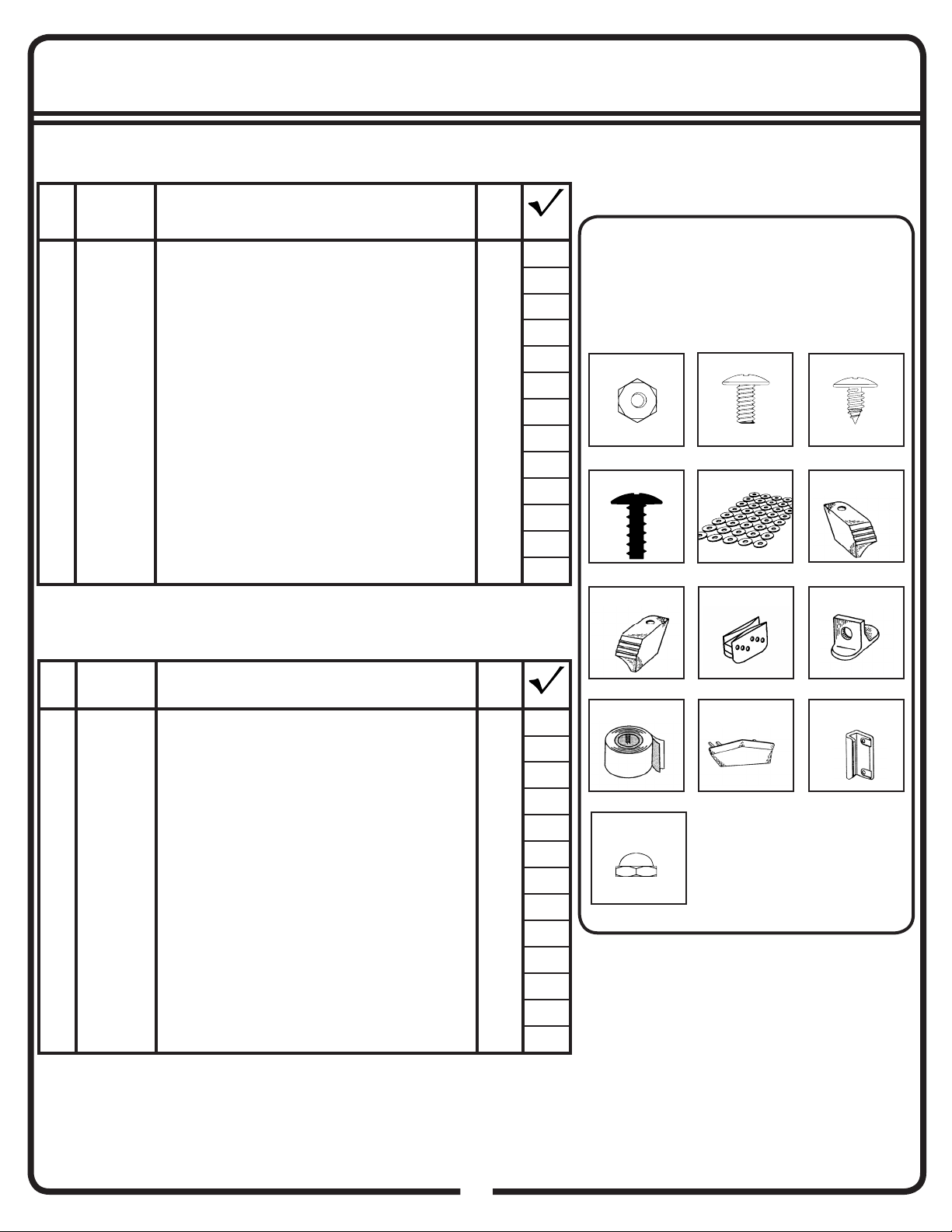

LISTE DES PIÈCES / LISTA DE PIEZAS

1 3

8 9

10 11

Éléments de visserie par n° de

repère

Vistas de los tornillos por

n.º de referencia

12 8941 Ramp 1

13 9379 Front Floor Frame 2

14 9377 Rear Floor Frame 2

15 8984 Side Floor Frame 2

16 11223 Door Jamb 2

17 80165 Left Corner Post 2

18 11222 Right Corner Post 2

19 11219 Splice Post 1

20 11231 Right Rear Wall Angle 1

21 80171 Left Rear Wall Angle 1

22 10598 Door Track Splice 1

23 10599 Door Track 2

24 6646 Side Wall Angle 2

25 11221 Siding Stud 2

26 8700 Right Gable 2

27 8701 Left Gable 2

28 7905 Roof Beam Bracket 4

29 9204 Roof Beam Brace 2

30 10829 Roof Beam 4

31 10828 Roof Panel 2

32 6868 Ridge Cap 1

33 6014 Side Roof Trim 2

34 10484 Door 2

35 6301 Vertical Door Brace 2

36 10498 Horizontal Door Brace 4

37 66872 Plastic Trim 4

Key

No.

Part

No.

Part

Description

Qty.

List

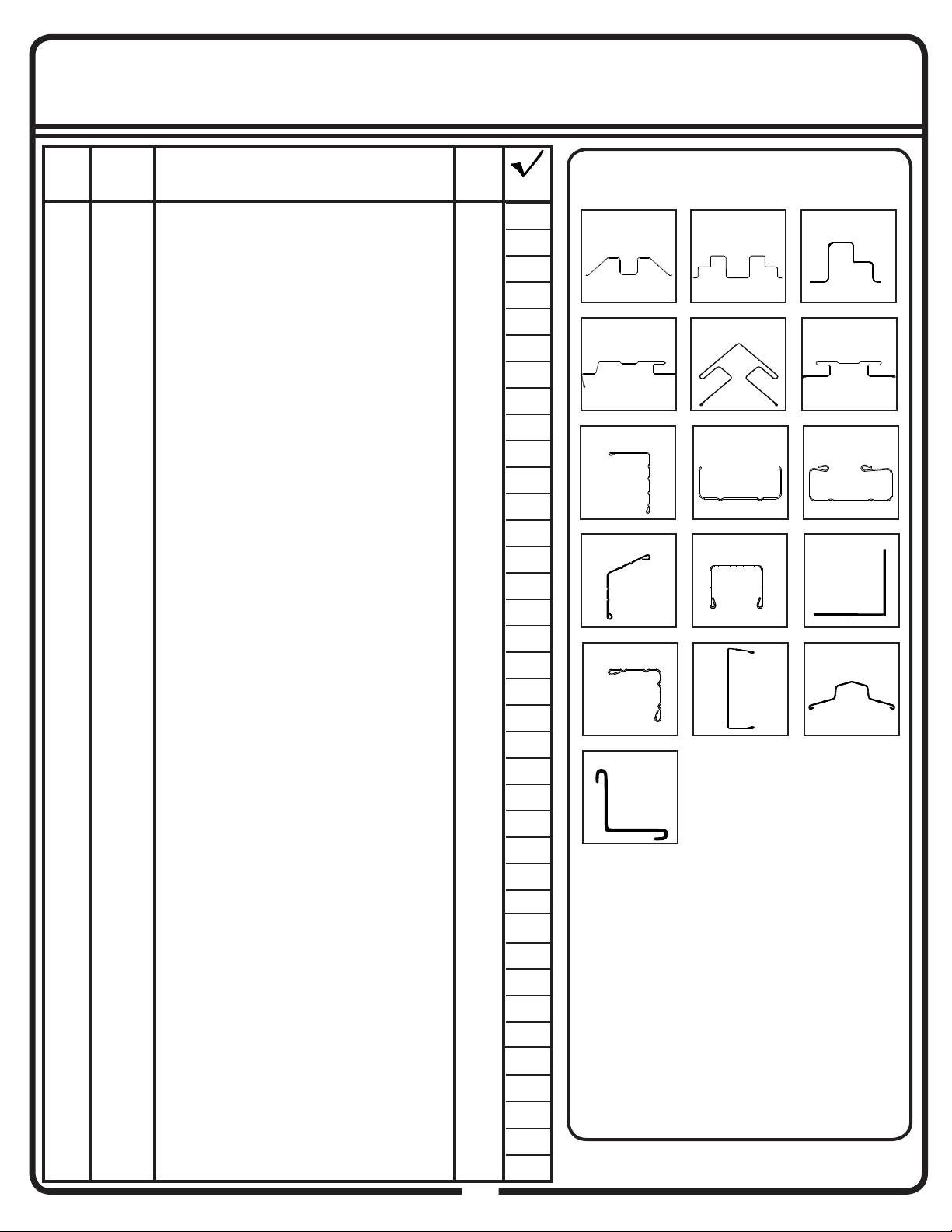

PARTS LIST...

09GQ

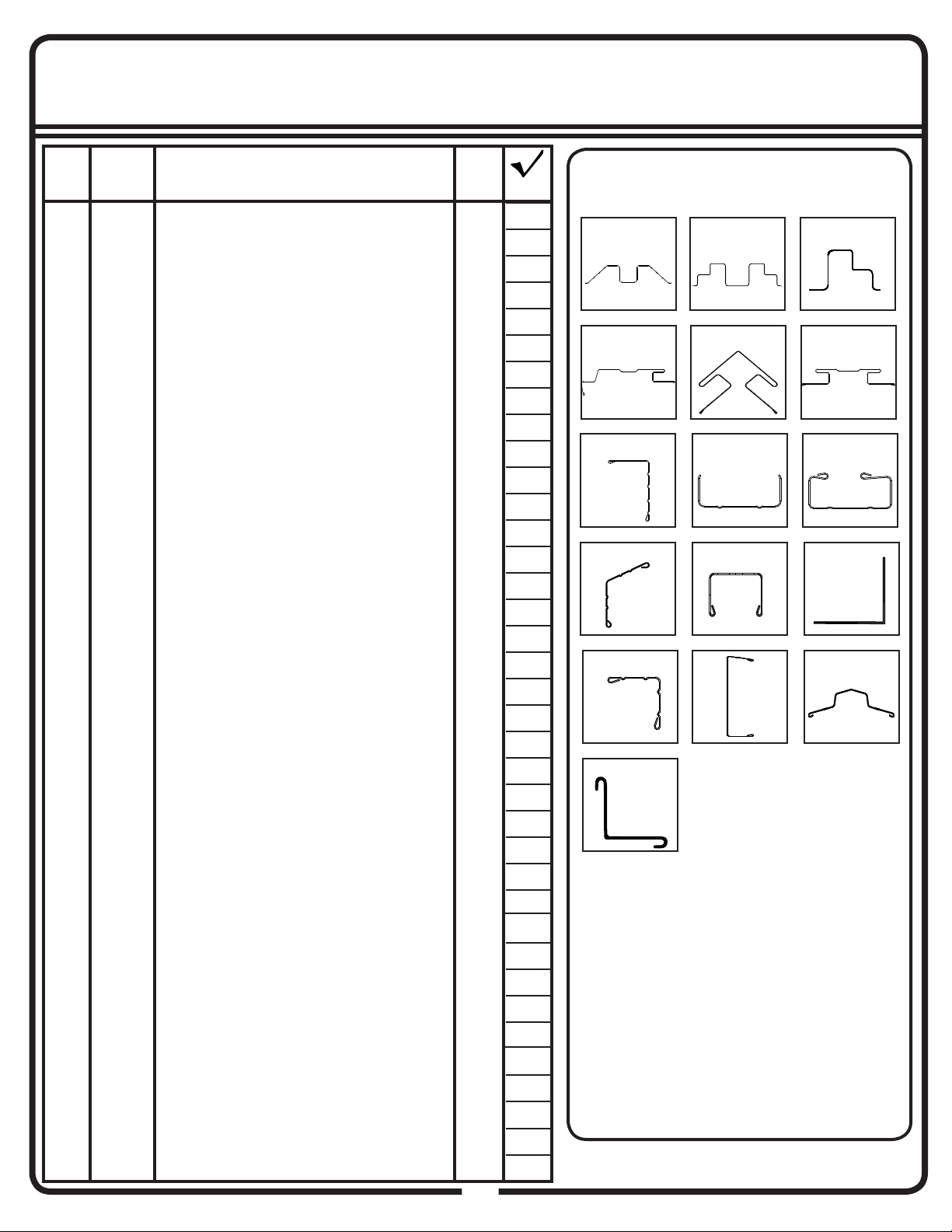

Selected End Views by Key No.

2320,21

17,18

25,35 28

24,33

14,15

12 8941 Seuil 1

13 9379 Cadre de plancher avant 2

14 9377 Cadre de plancher arrière 2

15 8984 Cadre de plancher latéral 2

16 11223 Jambage de porte 2

17 80165 Poteau d’angle gauche 2

18 11222 Poteau d’angle droit 2

19 11219 Poteau de jointure 1

20 11231 Cornière arrière droite 1

21 80171 Cornière arrière gauche 1

22 10598 Jonction de rail de porte 1

23 10599 Rail de porte 2

24 6646 Proﬁ lé angulaire de mur droit 2

25 11221 Montant de ﬁ xation de plaques 2

26 8700 Pignon droit 2

27 8701 Pignon gauche 2

28 7905 Renfort de pignon 4

29 9204 Contreﬁ che de poutre de toit 2

30 10829 Poutre de toit 4

31 10828 Panneau de toit 2

32 6868 Proﬁ lé de faîte 1

33 6014 Finition de toit côté 2

34 10484 Porte 2

35 6301 Renfort de porte vertical 2

36 10498 Renfort de porte horizontal 4

37 66872 Bordure plastique 4

FR-09GQ

LISTE DES PIÈCES...

Rep. Réf.

pièce Description de la pièce Qté. OK Proﬁ ls de pièces par n° de repère

2320,21

17,18

25,35 28

24,33

14,15

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels Arrow Storage Products Entreposage extérieur

Arrow Storage Products

Arrow Storage Products CO1014-C1 Manuel d'utilisation et d'entretien

Arrow Storage Products

Arrow Storage Products YardSaver YS47-A Instructions d'utilisation

Arrow Storage Products

Arrow Storage Products COMMANDER CHD1010-A Instructions d'utilisation

Arrow Storage Products

Arrow Storage Products 697.68222 Manuel d'utilisation et d'entretien

Arrow Storage Products

Arrow Storage Products ED86AP Manuel d'utilisation et d'entretien

Arrow Storage Products

Arrow Storage Products EN65A Manuel d'utilisation et d'entretien

Arrow Storage Products

Arrow Storage Products CLG1417CC Manuel utilisateur

Arrow Storage Products

Arrow Storage Products Woodlake Manuel d'utilisation et d'entretien

Arrow Storage Products

Arrow Storage Products SBS64 Instructions d'utilisation

Arrow Storage Products

Arrow Storage Products EZEE SHED EZ8772HVCR Instructions d'utilisation

Arrow Storage Products

Arrow Storage Products ENFRGE-01JS Instructions d'utilisation

Arrow Storage Products

Arrow Storage Products SCG65CC Series Instructions d'utilisation

Arrow Storage Products

Arrow Storage Products IWC108 Instructions d'utilisation

Arrow Storage Products

Arrow Storage Products DS108-A Instructions d'utilisation

Arrow Storage Products

Arrow Storage Products YardSaver YS410-A Series Instructions d'utilisation

Arrow Storage Products

Arrow Storage Products VM1010 Manuel d'utilisation et d'entretien

Arrow Storage Products

Arrow Storage Products EPA84 Manuel d'utilisation et d'entretien

Arrow Storage Products

Arrow Storage Products FKE03 Series Instructions d'utilisation

Arrow Storage Products

Arrow Storage Products MRDPS53GT Series Instructions d'utilisation

Arrow Storage Products

Arrow Storage Products WR86 Instructions d'utilisation

Arrow Storage Products

Arrow Storage Products WR82 Series Instructions d'utilisation

Arrow Storage Products

Arrow Storage Products FKYS01 Instructions d'utilisation

Arrow Storage Products

Arrow Storage Products HM10867 Manuel d'utilisation et d'entretien

Arrow Storage Products

Arrow Storage Products WH109EU Manuel d'utilisation et d'entretien

Manuels Entreposage extérieur populaires d'autres marques

USP

USP DURAMAX 10 Ft x 8 Ft StoreMax Plus Manuel utilisateur

TYGO

TYGO Nyland Manuel utilisateur

Duratuf

Duratuf GL105 Manuel utilisateur

Viking

Viking SD5300SS Manuel technique

USP

USP DURAMAX Apex Pro 10.5 Ft x 8 Ft 40116 Manuel utilisateur

ModuLaro

ModuLaro Lojo WC202200 Manuel utilisateur

Lifetime

Lifetime 6418 Manuel utilisateur

rollaway container

rollaway container ARPCA24 Manuel utilisateur

Duratuf

Duratuf Havelock Manuel utilisateur

X-METAL

X-METAL 4065 Manuel utilisateur

Outdoor Life Products

Outdoor Life Products FP2030 F Manuel utilisateur

Royalcraft

Royalcraft Faro 295L Storage Box Manuel utilisateur

Riverlea

Riverlea Duratuf KIWI KS3 Manuel utilisateur

OLT

OLT GS84D-FJ-Plywood Manuel utilisateur

Rubbermaid

Rubbermaid 5L45 Manuel utilisateur

garofalo

garofalo TUSCANY EVO Manuel utilisateur

Duratuf

Duratuf Kiwi MK1 Manuel utilisateur

Eden

Eden CA2988 Manuel utilisateur
