Arrow Storage Products FKYS01 Instructions d'utilisation

Owner’s Manual

& Assembly Guide

731440821

FKYS01

EN,FR,SP,GE-01KC

Floor Frame KitFloor Frame Kit

Bodenrahmen-Bausatz * Kit de cadre pour plancher

* Estructura para piso de almacén

Montagehandbuch

Manual de ensamblaje

Guide d’assemblage

Sharp Edges

Vorsicht Scharfe Kanten

Precaución: extremos

y esquinas losas

ATTENTION Arêtes vives

CAUTION

Kit contains extra parts * Bausatz enthält zusätzliche Teile * El juego contiene piezas de sobra * Le nécessaire comprend des pièces supplémentaires

ShelterLogic.com

product-registration

arrowshed.com

EN,FR,SP,GE-02KC

4X7 Building * Gebäude * Ediﬁ cio * Bâtiment...............................................................................................................................5

4X10 Building * Gebäude * Ediﬁ cio * Bâtiment.............................................................................................................................8

Detailed Assembly Instructions by Shed Type

Detaillierte Montageanleitung nach Schuppentyp / Instrucciones de montaje detalladas por tipo de cobertizo

/ Instructions de montage détaillées par type d’abri

PARTS LIST LISTE DES PIÈCES

ARTÍCULOS DE FERRETERÍA TEILELISTE

11759

11760

Qty

Menge

Cantidad

Quantité

4x7 (1,2 m x 2,1 m)

Part No.

Réf. pièce

N.º de pieza

Art.-Nr.

11759

11760

Qty

Menge

Cantidad

Quantité

Part No.

Réf. pièce

N.º de pieza

Art.-Nr.

Qty / Menge / Cantidad

Quantité

Part No.

Réf. pièce

N.º de pieza

Art.-Nr.

65103

65923

65004

HARDWARE LIST LISTE DE LA VISSERIE

LISTA DE PIEZAS KLEINTEILELISTE

4x10 (1,2 m x 3,0 m)

Qty / Menge / Cantidad

Quantité

4x7 (1,2 m x 2,1 m) 4x10 (1,2 m x 3,0 m)

EN,FR,SP,GE-03KC

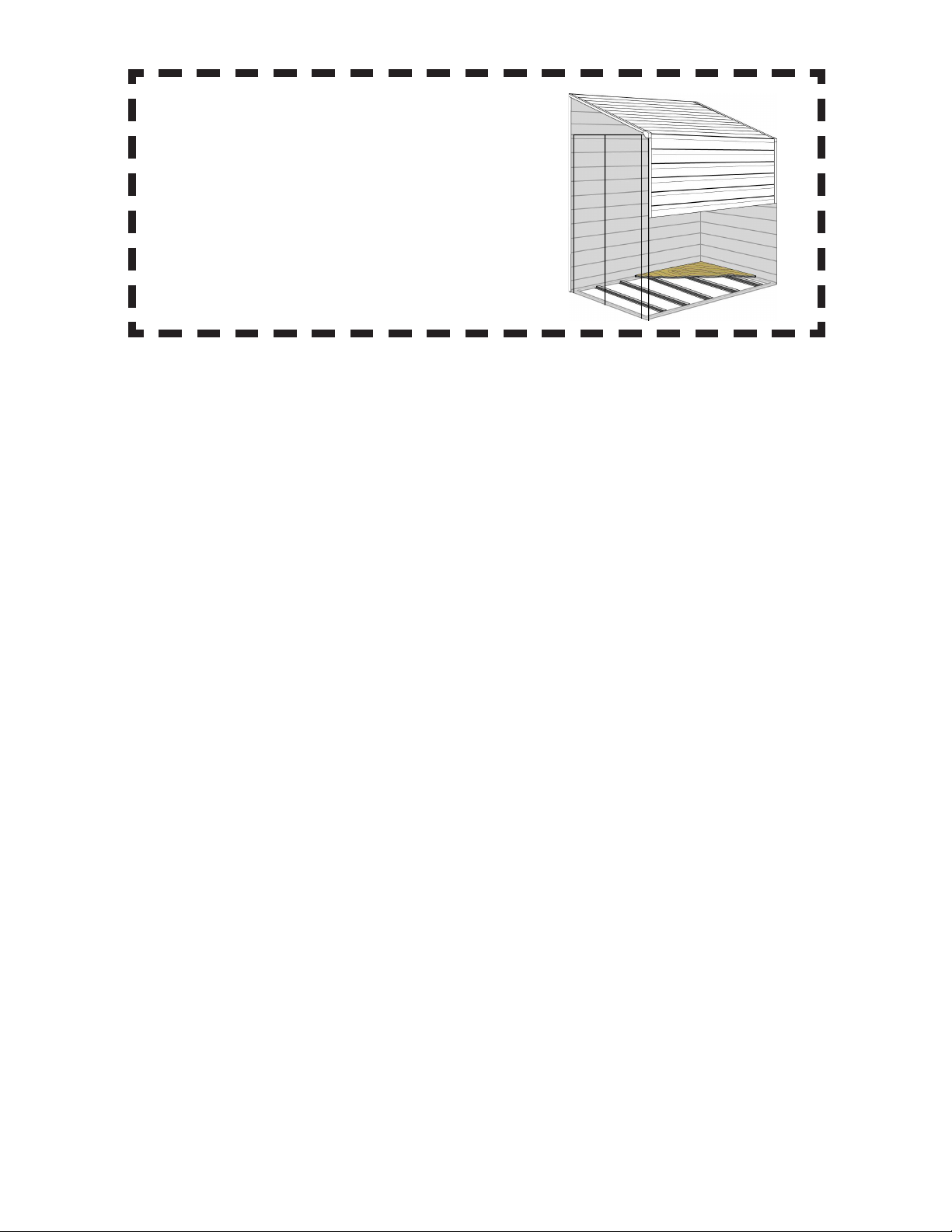

Assemble your building

before starting this kit.

*Montieren dem Bauen vor dem

Zusammenbau dieses Bausatzes.

* Monte el depósito antes de

comenzar a utilizar este kit.

*Assembler ediﬁ c avant de monter ce kit.

Before You Begin / Site PreparationBefore You Begin / Site Preparation

1. Before beginning construction, check local building codes regarding footings, location and other requirements.

Study and understand this owner’s manual.

2. Follow all directions and dimensions carefully.

3. Follow the step sequence carefully for correct results.

4. Be sure all the parts ﬁ t together properly before proceeding.

5. IMPORTANT: Assemble your building before starting this kit.

6. SAFETY FIRST: Care must be taken when handling various pieces of your kit since some contain sharp edges.

Wear work gloves, eye protection and long sleeves when assembling or performing any maintenance on your kit.

7. BASIC TOOLS: No. 2 Phillips screwdriver, pliers, work gloves, tape measure, level and a spade or shovel.

8. GROUND MUST BE LEVEL: Be sure Floor Frames lie ﬂ at on ground.

To prepare earth bed, remove sod and other debris. Level the high spots with ﬂ at shovel and tamp the bed down.

9. DO NOT STEP ON CHANNELS UNTIL FLOORING MATERIAL IS IN PLACE!

10. Separate contents of the carton by the part number while reviewing parts list.

Check to be sure that you have all the necessary parts for your kit.

Bevor Sie anfangen / Vorbereitung der BaustelleBevor Sie anfangen / Vorbereitung der Baustelle

1. Vor Baubeginn überprüfen Sie örtliche Bauvorschriften auf Erfordernisse hinsichtlich Fußﬂ ächen,

Bauplatz und weitere Erfordernisse. Lesen Sie dieses Besitzerhandbuch sorgfältig und verstehen Sie es.

2. Befolgen Sie alle Anweisungen und Abmessungen sorgfältig.

3. Zur Erzielung richtiger Ergebnisse halten Sie die Reihenfolge der Schritte genau ein.

4. Bevor Sie weitermachen, vergewissern Sie sich, daß alle Teile richtig zusammenpassen.

5. WICHTIG: Montieren dem Bauen vor dem Zusammenbau dieses Bausatzes.

6. SICHERHEIT KOMMT ZUERST: Verschiedene Teile Ihres Bausatzes müssen vorsichtig gehandhabt werden,

da sie scharfe Kanten haben. Tragen Sie beim Zusammenbau oder bei der Durchführung von Wartungsarbeiten

an Ihrem Bausatz Arbeitshandschuhe,

Augenschutz und lange Ärmel.

7. GRUNDWERKZEUGE: Nr. 2 Kreuzschlitzschraubenzieher, Zange, Arbeitshandschuhe, Maßband, Wasser-

waage und ein Spaten oder eine Schaufel.

8. DER BODEN MUSS EBEN SEIN: Vergewissern Sie sich, daß die Bodenrahmen ﬂ ach am Boden liegen. Zur

Vorbereitung des Erdbetts entfernen Sie die Grasdecke und anderen Schutt. Ebnen Sie höhere Flächen mit

einer ﬂ achen Schaufel ein und stampfen Sie das Bett

nieder.

9. STEIGEN SIE ERST AUF DIE KANÄLE, WENN DAS BODENMATERIAL PLAZIERT IST!

10. Sortieren Sie den Kartoninhalt nach der Teilenummer, während Sie die Teileliste überprüfen. Vergewissern Sie

sich, daß Sie alle für Ihren Bausatz notwendigen Teile haben.

EN,FR,SP,GE-03IX

Antes de empezar/Preparación del sitioAntes de empezar/Preparación del sitio

1 . A n t e s d e e m p e z a r l a c o n s t r u c c i ó n , v e r i ﬁ q u e l o s c ó d i g o s d e c o n s t r u c c i ó n l o c a l e s r e l a t i v o s a c i m e n t a c i ó n , l o c a l

ización y otros requisitos. Escudriñe y entienda este manual del propietario.

2. Siga todas las instrucciones y dimensiones con cuidado.

3. Siga la secuencia de pasos con cuidado para realizar resultados correctos.

4. Asegure que todas las piezas se junten apropiadamente antes de continuar.

5. IMPORTANTE: Monte el depósito antes de comenzar a utilizar este kit.

6. LA SEGURIDAD ANTE TODO: Hay que tener cuidado al manejar las varias piezas de su juego porque algu

n a s t i e n e n b o r d e s a ﬁ l a d o s . P ó n g a s e g u a n t e s d e t r a b a j o , p r o t e c c i ó n p a r a l o s o j o s y m a n g a s l a r g a s c u a n d o e n s a m b l e

o cuando dé cualquier mantenimiento a su juego.

7. HERRAMIENTAS BASICAS: Destornillador Phillips núm. 2, alicates, guantes de trabajo, cinta métrica, nivel

y azada o pala.

8. EL SUELO DEBE ESTAR NIVELADO: Asegure que los marcos del piso estén planos en el suelo. Para

preparar la base de tierra, quite césped y otros escombros. Nivele los sitios altos con una pala plana y apisone la

base.

9. ¡NO PISE LOS CANALES HASTA QUE EL MATERIAL DE PISO ESTE EN SU LUGAR!

10. Disponga el contenido de la caja de cartón por el número de la pieza mientras repasa la lista de piezas. Controle

para asegurar que Vd. tenga todas las piezas necesarias de su juego.

Avant de commencer/Préparation du terrainAvant de commencer/Préparation du terrain

1. Avant de commencer la construction, réviser les normes locales de sécurité de construction relatives aux

empattements, à l‘emplacement et aux autres exigences.

2. Suivre attentivement toutes les directives et les dimensions.

3. Suivre attentivement la séquence des étapes pour obtenir les résultats désirés.

4. Avant de poursuivre, s‘assurer que toutes les pièces sont correctement ajustées.

5. IMPORTANT : Assembler ediﬁ c avant de monter ce kit.

6. SÉCURITÉ D‘ABORD : Manipuler soigneusement les diverses pièces du prêt-à-monter puisque certaines

d‘entre elles ont des angles coupants. Porter des gants de travail, une protection oculaire et des manches longues

pour assembler le prêt-à-monter ou pour eﬀ ectuer des travaux d‘entretien.

7. OUTILS ESSENTIELS : tournevis Phillips n° 2, pinces, gants de travail, mètre à ruban, niveau, bêche ou pelle.

8. ÉGALISER LE TERRAIN : S‘assurer que les pièces de la charpente du plancher reposent à plat sur le sol.

Pour préparer le lit de terre, enlever le gazon et les autres débris. Égaliser les points plus élevés avec une pelle

plate et taper le lit de terre.

9. NE PAS MARCHER SUR LES TRAVERSES AVANT D‘AVOIR POSÉ LE REVÊTEMENT DU

PLANCHER!

10. Déballer les pièces selon leur numéro de pièce tout en consultant la liste des pièces. S‘assurer que toutes les

pièces nécessaires se trouvent dans l‘emballage.

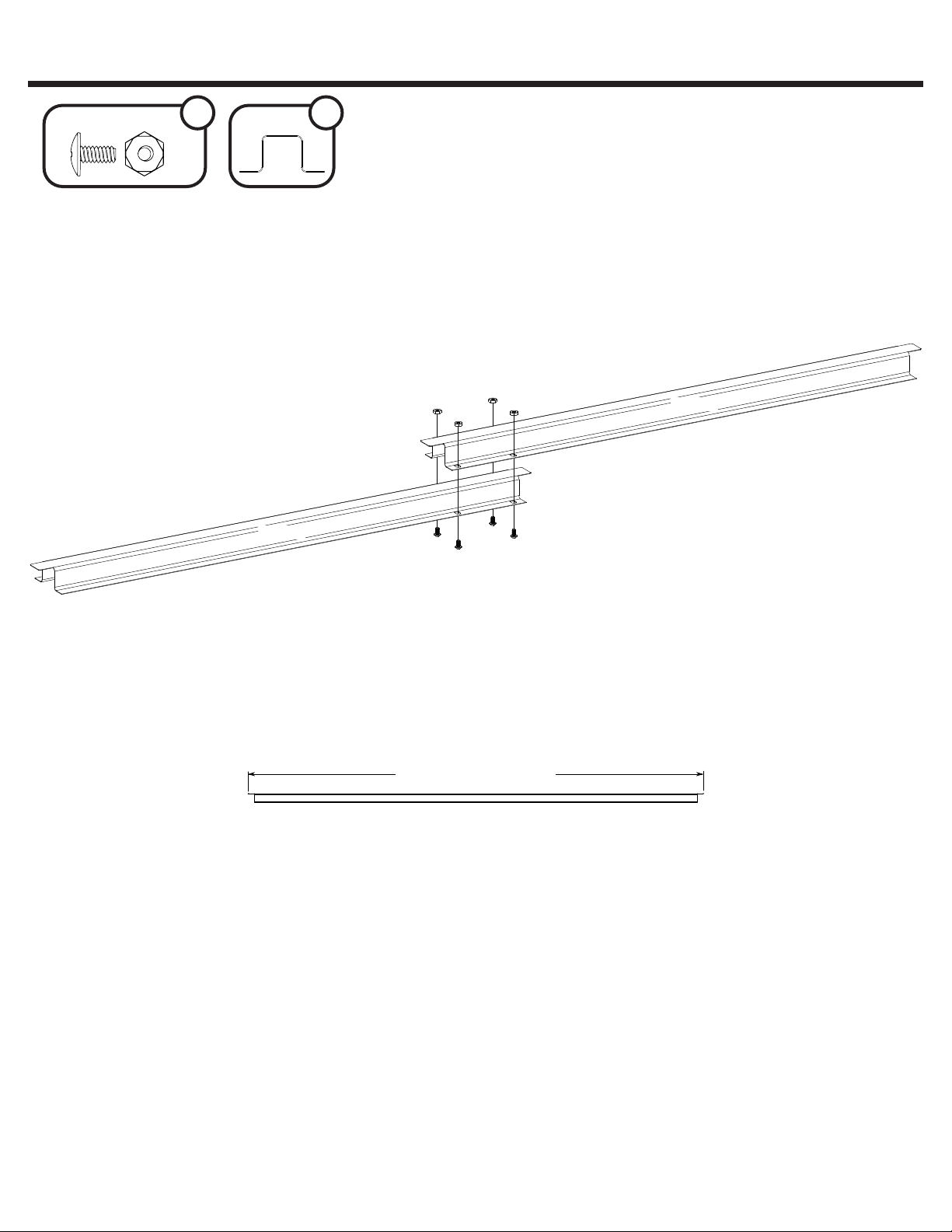

47 11/16” 121,1 cm

EN,FR,SP,GE-05KC

Finished Length

Longueur ﬁ nie

Longitud terminada

11759 X5

65923 65103 20

65923

Länge nach Montage

11759

11759 10

4X7 BUILDING 4X7 Gebäude

4X7 Ediﬁ cio

4X7 Bâtiment

1175911759

65103

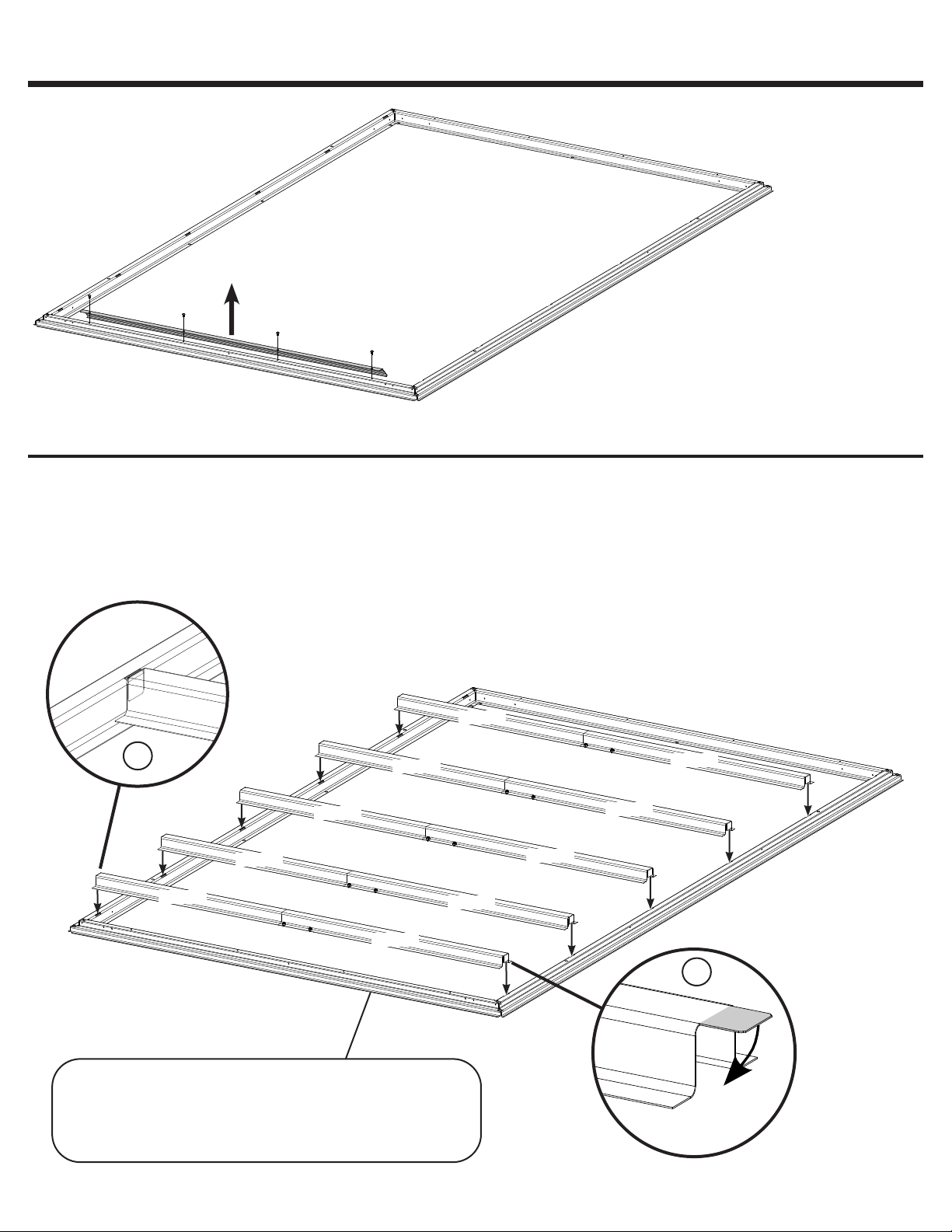

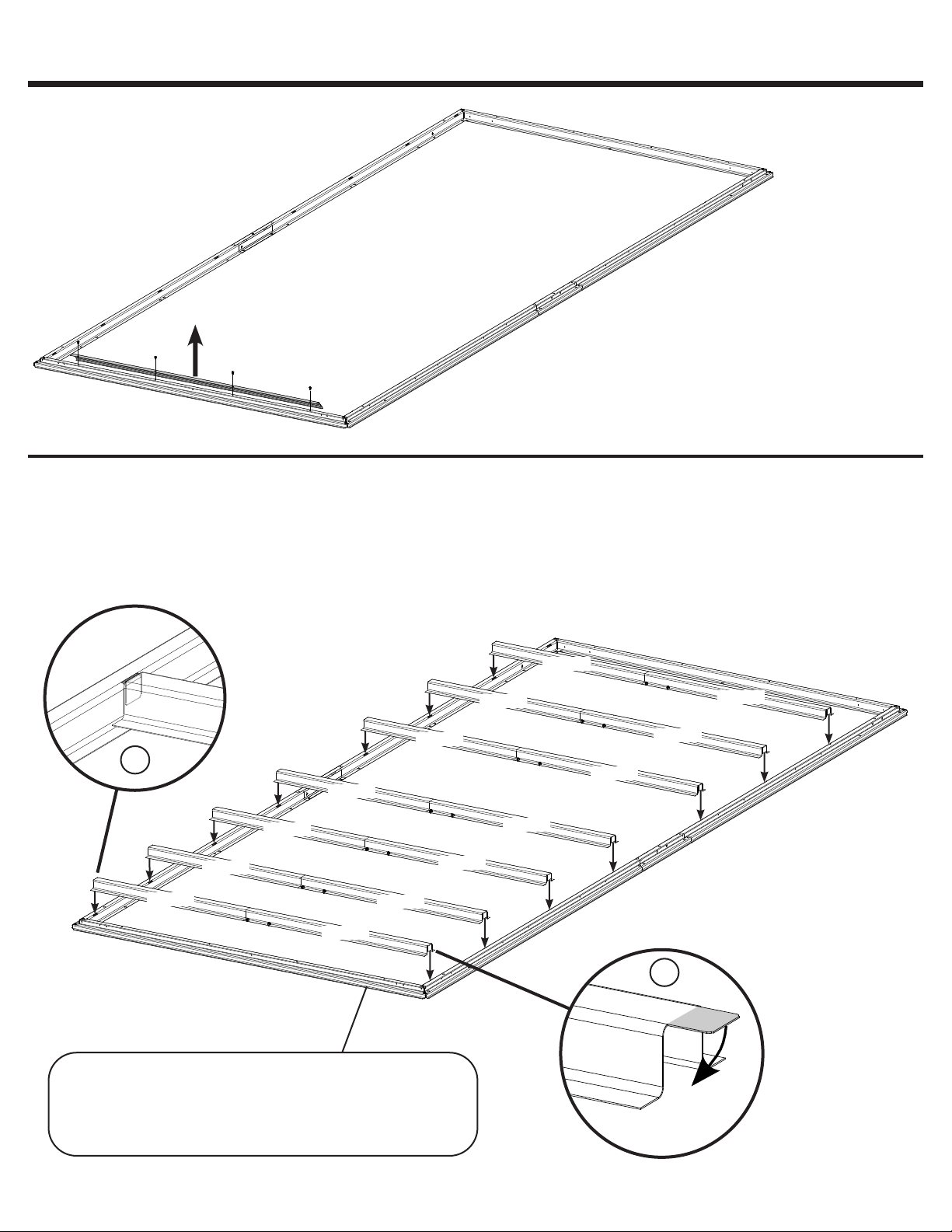

NOTE: Remove existing ramp (9796)

HINWEIS: Vorhandene Rampe entfernen (9796)

NOTA: retire la rampa existente (9796)

REMARQUE : Supprimer la rampe existante (9796)

Insert bent tabs into slot in frame.

Gebogene Laschen in die Schlitze des Rahmens einfügen.

Inserte las lengüetas dobladas en la ranura en el marco.

Insérez les languettes pliées dans la fente du châssis.

EN,FR,SP,GE-06KC

The perimeter is the ﬂ oor frame from the building.

*Der Bodenrahmen des Gerätehauses ist die Eingrenzung.

*Le périmètre est le cadre de plancher du bâtiment.

*El perímetro es el marco del piso desde el ediﬁ cio.

Front

Avant

Frente

Vorne

X10

4X7 BUILDING 4X7 Gebäude

4X7 Ediﬁ cio

4X7 Bâtiment

11759

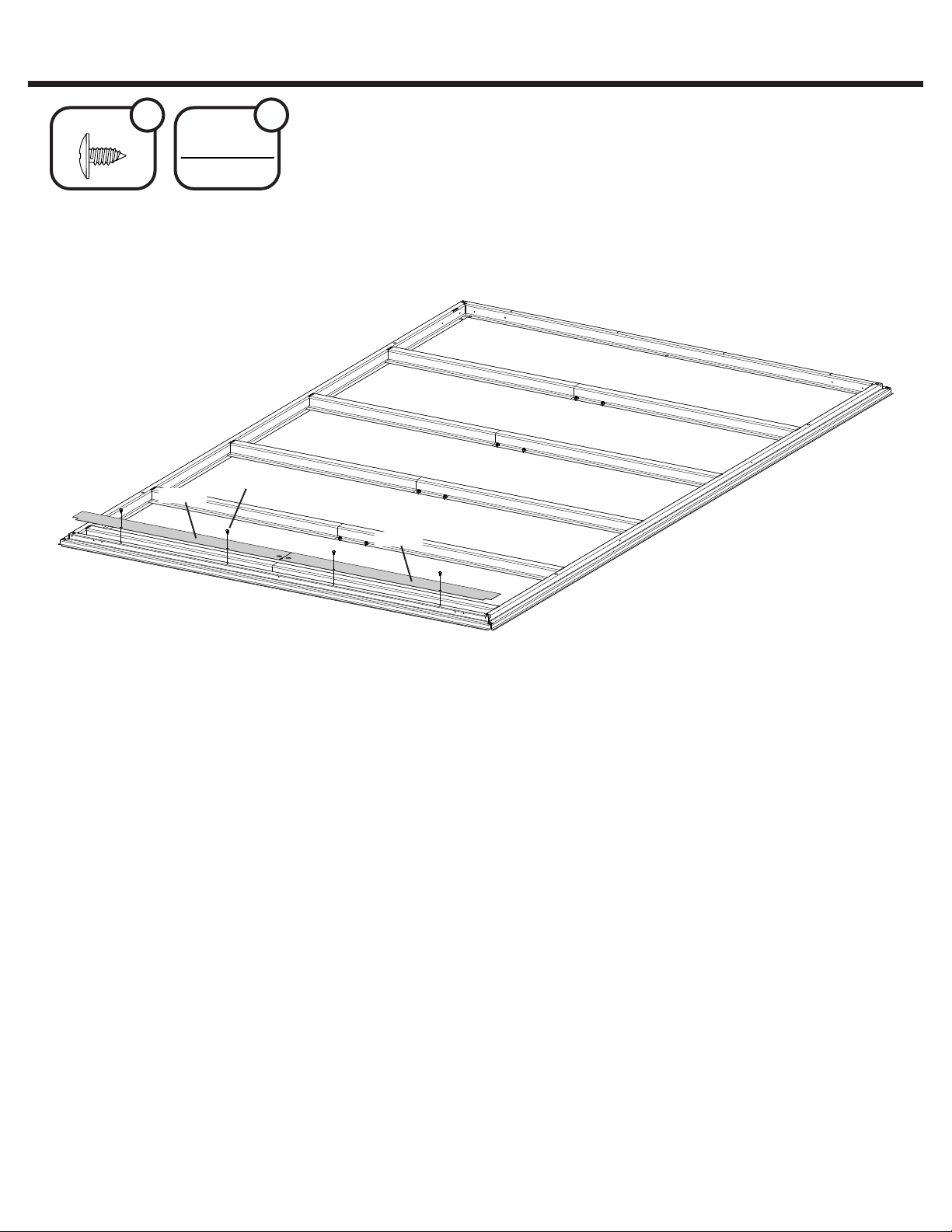

EN,FR,SP,GE-07KC

11760

Front

Avant

Frente

Vorne

65004

11760 2

65004 4

For plywood layout see page 13

Für Sperrholz Anordnung siehe Seite 13

Para el diseño de madera contrachapada ver página 13

Pour la disposition du contreplaqué voir page 13

4X7 BUILDING 4X7 Gebäude

4X7 Ediﬁ cio

4X7 Bâtiment

11760

EN,FR,SP,GE-08KC

Finished Length

Longueur ﬁ nie

Longitud terminada

11759 X7

65923 65103 28

65923

Länge nach Montage

11759

11759 14

4X10 BUILDING 4X10 Gebäude

4X10 Ediﬁ cio

4X10 Bâtiment

1175911759

65103

47 11/16” 121,1 cm

NOTE: Remove existing ramp (9796)

HINWEIS: Vorhandene Rampe entfernen (9796)

NOTA: retire la rampa existente (9796)

REMARQUE : Supprimer la rampe existante (9796)

Insert bent tabs into slot in frame.

Gebogene Laschen in die Schlitze des Rahmens einfügen.

Inserte las lengüetas dobladas en la ranura en el marco.

Insérez les languettes pliées dans la fente du châssis.

EN,FR,SP,GE-09KC

The perimeter is the ﬂ oor frame from the building.

*Der Bodenrahmen des Gerätehauses ist die Eingrenzung.

*Le périmètre est le cadre de plancher du bâtiment.

*El perímetro es el marco del piso desde el ediﬁ cio.

Front

Avant

Frente

Vorne

X14

4X10 BUILDING 4X10 Gebäude

4X10 Ediﬁ cio

4X10 Bâtiment

11759

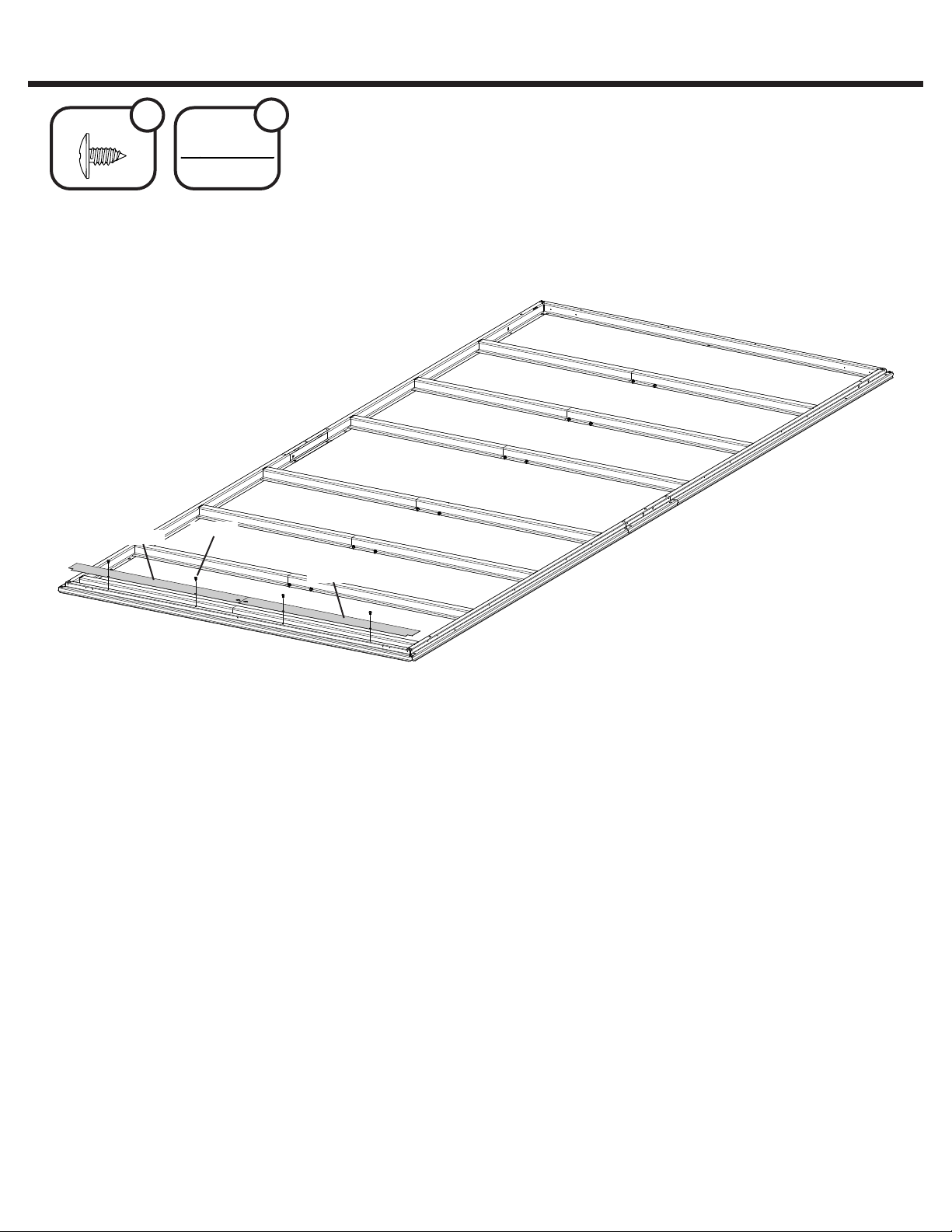

EN,FR,SP,GE-10KC

11760

Front

Avant

Frente

Vorne

65004

11760 2

65004 4

For plywood layout see page 14

Für Sperrholz Anordnung siehe Seite 14

Para el diseño de madera contrachapada ver página 14

Pour la disposition du contreplaqué voir page 14

4X10 BUILDING 4X10 Gebäude

4X10 Ediﬁ cio

4X10 Bâtiment

11760

Table des matières

Autres manuels Arrow Storage Products Entreposage extérieur

Arrow Storage Products

Arrow Storage Products NP101267 Instructions d'utilisation

Arrow Storage Products

Arrow Storage Products HDVAGY107 Series Instructions d'utilisation

Arrow Storage Products

Arrow Storage Products SCP84CC Instructions d'utilisation

Arrow Storage Products

Arrow Storage Products SpaceMaker PS53 Manuel utilisateur

Arrow Storage Products

Arrow Storage Products 697 Manuel d'utilisation et d'entretien

Arrow Storage Products

Arrow Storage Products CO1014-C1 Manuel d'utilisation et d'entretien

Arrow Storage Products

Arrow Storage Products CM1014-A1 Manuel d'utilisation et d'entretien

Arrow Storage Products

Arrow Storage Products CLG1417CC Manuel utilisateur

Arrow Storage Products

Arrow Storage Products BGR1421FG Series Manuel d'utilisation et d'entretien

Arrow Storage Products

Arrow Storage Products BGR1210FG Manuel d'utilisation et d'entretien

Arrow Storage Products

Arrow Storage Products DK1014 B1 Manuel d'utilisation et d'entretien

Arrow Storage Products

Arrow Storage Products CLG67CC Instructions d'utilisation

Arrow Storage Products

Arrow Storage Products HM8667 Manuel d'utilisation et d'entretien

Arrow Storage Products

Arrow Storage Products EH65-A Manuel d'utilisation et d'entretien

Arrow Storage Products

Arrow Storage Products ED106 Manuel d'utilisation et d'entretien

Arrow Storage Products

Arrow Storage Products BWG54 Manuel d'utilisation et d'entretien

Arrow Storage Products

Arrow Storage Products YardSaver YS410-A Series Instructions d'utilisation

Arrow Storage Products

Arrow Storage Products SCP64FG Instructions d'utilisation

Arrow Storage Products

Arrow Storage Products EG1414AB Instructions d'utilisation

Arrow Storage Products

Arrow Storage Products YardSaver YS47-A Instructions d'utilisation

Arrow Storage Products

Arrow Storage Products Commander series Instructions d'utilisation

Arrow Storage Products

Arrow Storage Products WR106 Instructions d'utilisation

Arrow Storage Products

Arrow Storage Products CAM108 Instructions d'utilisation

Arrow Storage Products

Arrow Storage Products SpaceMaker PS53 Instructions d'utilisation

Manuels Entreposage extérieur populaires d'autres marques

USP

USP DURAMAX 10 Ft x 8 Ft StoreMax Plus Manuel utilisateur

TYGO

TYGO Nyland Manuel utilisateur

Duratuf

Duratuf GL105 Manuel utilisateur

Viking

Viking SD5300SS Manuel technique

USP

USP DURAMAX Apex Pro 10.5 Ft x 8 Ft 40116 Manuel utilisateur

ModuLaro

ModuLaro Lojo WC202200 Manuel utilisateur

Lifetime

Lifetime 6418 Manuel utilisateur

rollaway container

rollaway container ARPCA24 Manuel utilisateur

Duratuf

Duratuf Havelock Manuel utilisateur

X-METAL

X-METAL 4065 Manuel utilisateur

Outdoor Life Products

Outdoor Life Products FP2030 F Manuel utilisateur

Royalcraft

Royalcraft Faro 295L Storage Box Manuel utilisateur

Riverlea

Riverlea Duratuf KIWI KS3 Manuel utilisateur

OLT

OLT GS84D-FJ-Plywood Manuel utilisateur

Rubbermaid

Rubbermaid 5L45 Manuel utilisateur

garofalo

garofalo TUSCANY EVO Manuel utilisateur

Duratuf

Duratuf Kiwi MK1 Manuel utilisateur

Eden

Eden CA2988 Manuel utilisateur
