Arrow Storage Products WR86 Instructions d'utilisation
Gloves must be worn
at all times to reduce
risk of injury!
Owner’s Manual
& Assembly Guide
732041021
BUILDING DIMENSIONS
* See Inside for Detailed Safety Information.
Size rounded off to the nearest foot For proper base construction see page 12
†
Nominal Size
8’ x 6’
EN,FR,SP-01KK
†
Base
Size
97 1/2” x 68 3/4”
247,7 cm x 174,6 cm
Exterior Dimensions
(Roof Edge to Roof Edge)
Width Depth Height
Interior Dimensions
(Wall to Wall)
Width Depth Height
Door
Opening
Width Height
Approx.
Size
Storage
Area
8’ x 6’ 43 Sq. Ft. 271 Cu. Ft. 99 3/4” 71 1/4” 79 1/8” 94 3/4” 66” 77 7/8” 43 1/2” 69 1/4”
2,4 m x 1,8 m 4,0 m27,7 m3253,4 cm 181,0 cm 201,0 cm 240,7 cm 167,6 cm 197,8 cm 110,5 cm 175,9 cm
†
ShelterLogic.com
/
product-registration
Register • Enregistrer • Regístrate
Model No. WR86
Steel ShedSteel Shed
arrowsheds.com
Visit our website for compatible accessories
FR,SP-02KK
DIMENSIONS DU COFFRE
* Voir les informations de sécurité détaillées à l’intérieur.
Toujours porter des
gants pour réduire le
risque de blessure !
attention
bords coupants
Manuel de l’utilisateur et
guide d’assemblage
DIMENSIONES DE LA UNIDAD
* Consulte en el interior para obtener la seguridad de información detallada.
Se deben usar guantes
en todo momento para
reducir el riesgo de
lesiones.
precaución
bordes fi losos
Manual del propietario
e instrucciones de ensamblaje
Las medidas están redondeadas en pies
†
Dimension arrondie au pied le plus proche
†
Taille de
la base
Tamaño
básico
2
Dimensions extérieures
(de bordure de toit à bordure de toit)
Largeur Profondeur Hauteur
Dimensions intérieures
(de paroi à paroi)
Largeur Profondeur Hauteur
Ouverture
de porte
Largeur Hauteur
Taille
approx.
Zone
d’entreposage
8’ x 6’ 43 Sq. Ft. 271 Cu. Ft. 99 3/4” 71 1/4” 79 1/8” 94 3/4” 66” 77 7/8” 43 1/2” 69 1/4”
2,4 m x 1,8 m 4,0 m27,7 m3253,4 cm 181,0 cm 201,0 cm 240,7 cm 167,6 cm 197,8 cm 110,5 cm 175,9 cm
†
Dimensiones exteriores
(borde a borde del techo)
Ancho Profundidad Altura
Dimensiones interiores
(pared a pared)
Ancho Profundidad Altura
Abertura de
la puerta
Ancho Altura
Tamaño
aproximado
Área de
almacenaje
8’ x 6’ 43 Sq. Ft. 271 Cu. Ft. 99 3/4” 71 1/4” 79 1/8” 94 3/4” 66” 77 7/8” 43 1/2” 69 1/4”
2,4 m x 1,8 m 4,0 m27,7 m3253,4 cm 181,0 cm 201,0 cm 240,7 cm 167,6 cm 197,8 cm 110,5 cm 175,9 cm
†
97 1/2” x 68 3/4”
247,7 cm x 174,6 cm
97 1/2” x 68 3/4”
247,7 cm x 174,6 cm
arrowsheds.com
Visitez notre site Web pour des accessoires compatibles
arrowsheds.com
Para accesorios compatibles, visite nuestro sitio web
3
• Keep children and pets away from the worksite during construction and until the building is completely assembled. This will
help avoid distractions and any accidents which may occur.
EN,FR,SP-04HN
• Care must be taken when handling various pieces of your building since many contain sharp edges.
CAUTION /
• Faire preuve de précaution pour manipuler les diff érentes pièces de l’abri car elles présentent de nombreux bords coupants.
ATTENTION / PRECAUCIONES
• Tenga cuidado al manipular las diferentes piezas de la estructura ya que pueden tener bordes fi losos.
• Do NOT attempt to assemble your building before double checking that you have all the parts indicated in the parts lists.
Any building left partially assembled may be seriously damaged by even light winds.
• Ne PAS tenter d’assembler l’abri avant d’avoir vérifi é la présence de toutes les pièces fi gurant dans la liste des pièces. Tout
abri laissé partiellement assemblé peut être gravement endommagé par des vents même légers.
• NO trate de montar la estructura antes de verifi car que tenga todas las piezas indicadas en la lista de piezas. Cualquier
estructura sin terminar puede ser dañada seriamente incluso por vientos ligeros.
• Do NOT attempt to assemble your building on a windy day. The large panels can catch the wind like a “sail”, making
construction diffi cult and unsafe.
• Ne PAS tenter d’assembler l’abri en présence de vent. Les grands panneaux peuvent se comporter comme une voile et
« battre » au vent, rendant la construction diffi cile et dangereuse.
• NO trate de montar la estructura en un día ventoso. Los paneles grandes pueden atrapar el viento como una “vela”, lo que
hace que sean llevados por el viento, lo que, a su vez, hace que la construcción sea difícil e insegura.
• Tenir les enfants et les animaux domestiques à l’écart du chantier durant la construction et jusqu’à ce que l’abri soit
complètement assemblé. Cela évite les distractions et les accidents potentiels.
• No permita entrar a niños ni animales domésticos en el lugar de trabajo durante la construcción y hasta que la estructura
esté completamente montada. Esto ayudará a evitar distracciones y cualquier accidente que pueda producirse.
Your building MUST be anchored to prevent wind damage.
La estructura DEBE estar anclada para evitar daños por vientos.
• NEVER concentrate your weight on the roof of the building.
• NE JAMAIS concentrer son propre poids sur le toit de l’abri.
• NUNCA concentre su peso en el techo de la estructura.
Watch the Weather Closely
Suivre la météo avec attention
Observe el clima atentamente
• Before assembling any parts, your base should be constructed and an anchoring system should be ready to use.
• Avant de commencer à assembler des pièces, la base doit avoir été construite et le système d’ancrage doit être prêt à
l’emploi.
• Antes de montar cualquier pieza, debe estar construida la base y preparado el sistema de anclaje.
L’abri doit IMPÉRATIVEMENT être ancré pour éviter les dommages par le vent.
4
EN,FR,SP-05HN

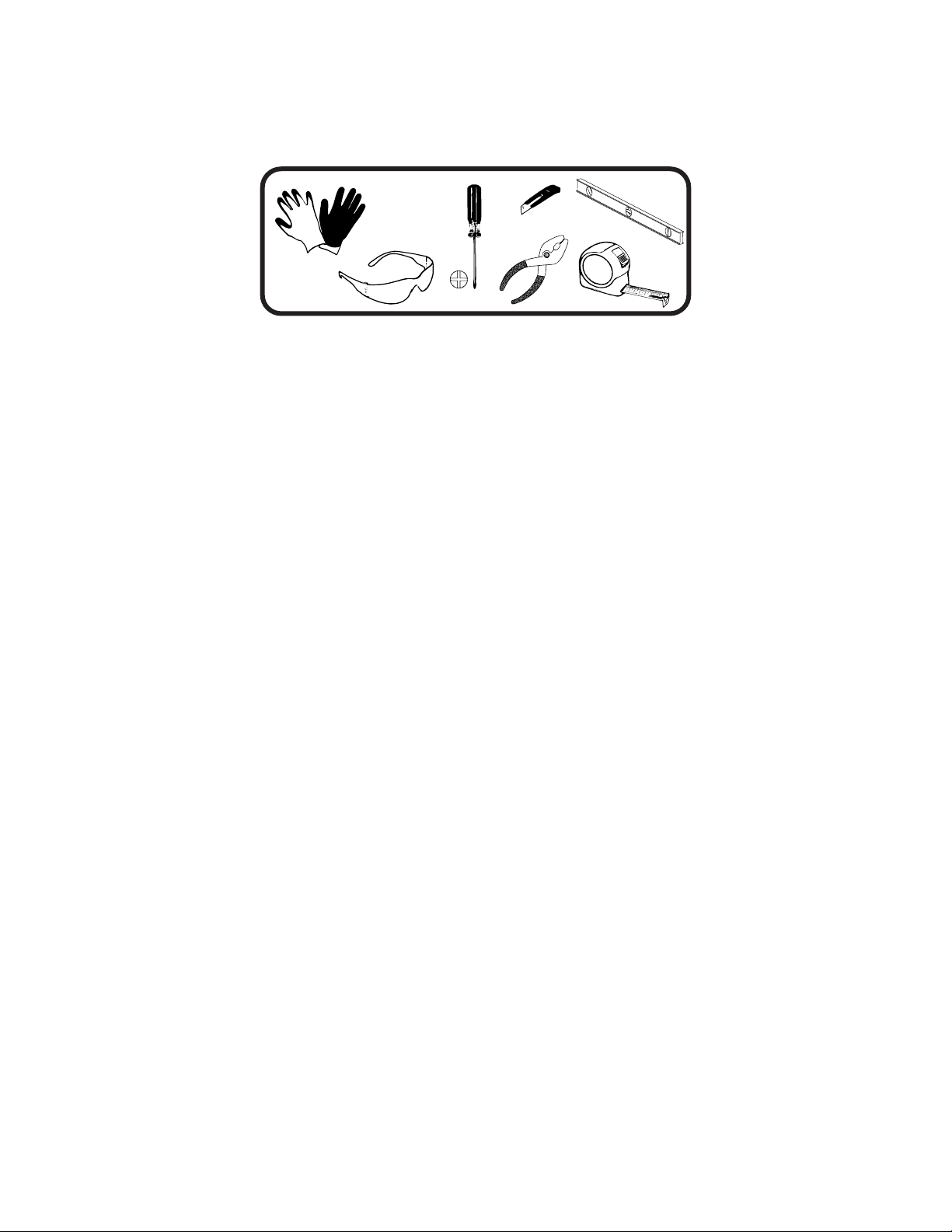

• The best location is a level area with good drainage.
ASSEMBLY /
ASSEMBLAGE /
ENSAMBLAR /
• Le meilleur emplacement sera une surface de niveau à bon drainage.
• El mejor lugar es un área nivelada con buen drenaje.
• Allow enough space outside the building to be able to access the roof with a ladder.
• Use Teamwork: Two or more people are required to assemble your building.
• Travailler en équipe: Deux personnes ou plus sont nécessaires pour assembler l’abri.
• Trabaje en equipo: Se necesitan dos o más personas para ensamblar su cobertizo.
• Laissez suffi samment d’espace à l’extérieur du bâtiment pour être en mesure d’accéder à la toiture avec une échelle.
• Deje sufi ciente espacio afuera del edifi cio para poder tener acceso al techo con una escalera.
CARE & MAINTENANCE / SOINS ET ENTRETIEN / PROTECCIÓN Y CONSERVACIÓN
• DO NOT use power washing to clean your shed.
• NE PAS utiliser de jet sous haute pression pour nettoyer l’abri.
• NO utilice hidrolavadora para limpiar el cobertizo.
• Combustibles and corrosives must be stored in air tight containers designed for chemical and/or combustible storage.
Corrosive chemicals such as fertilizers, pesticides and herbicides should be cleaned off the interior and exterior surfaces
immediately. Rust caused by chemical damage is not covered by the warranty.
• Les matières combustibles et corrosives doivent être entreposées dans des contenants étanches à l’air conçus pour
l’entreposage de produits chimique et/ou combustibles. Les produits chimiques corrosifs tels que les engrais, pesticides et
herbicides doivent immédiatement être nettoyés des surfaces intérieures et extérieures. La rouille causée par des produits
chimiques n’est pas couverte par la garantie.
• Los combustibles y productos corrosivos deben guardarse en contenedores herméticos diseñados para almacenamiento
de químicos o combustibles. Se deben limpiar inmediatamente los químicos corrosivos, como fertilizantes, pesticidas y
herbicidas, de las superfi cies interiores y exteriores. El óxido causado por daños químicos no está cubierto por la garantía.
Rust protection precautions / Des mesures de protection contre la rouille /
Las precauciones de protección contra el óxido
• Avoid nicking or scraping the coating surface, inside and out.
• Éviter d’entailler ou de rayer le revêtement de surface, à l’intérieur comme à l’extérieur.
• Evite dañar o raspar la capa protectora, por dentro y por fuera.
• Keep roof, base perimeter and door free of debris.
• Nettoyer le toit, le pourtour de la base et les rails de porte de tous débris.
• Mantenga el techo, el perímetro de la base y los rieles de la puerta sin desechos.
• Touch up scrapes or nicks and any area of visible rust as soon as possible.
• Retoucher les entailles et égratignures et toute surface de rouille visible dès que possible.
• Retoque las raspaduras o las muescas y cualquier área de todo óxido visible lo más pronto posible.
5

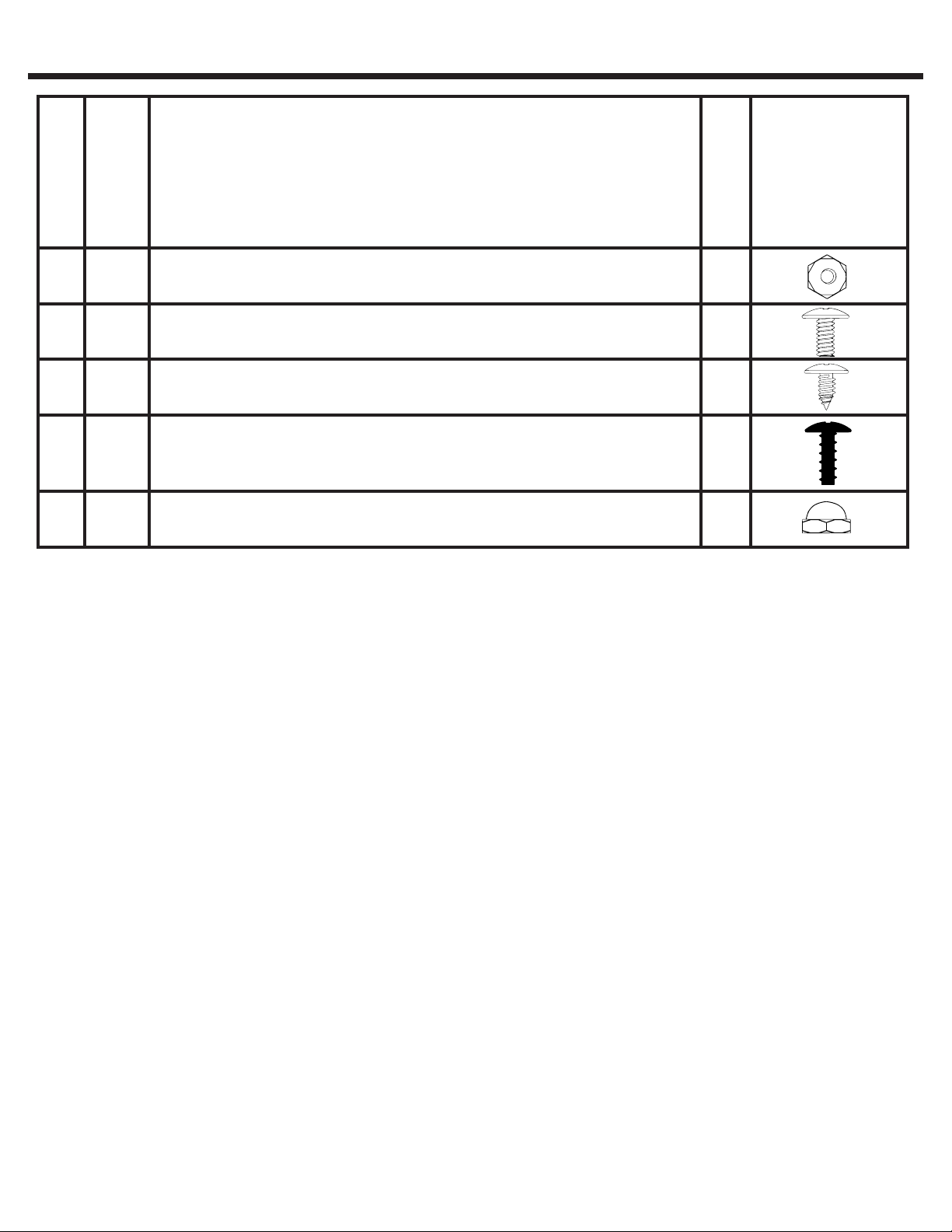

HARDWARE LIST EN,FR,SP-05KK
The fasteners used in each step are shown actual size at the top of each page. If you are unsure which
fastener to use, hold it up to the picture and use the one that matches.
LISTE DE LA VISSERIE
LISTA DE PIEZAS
165103 Hex Nut (#8-32) / Écrou hexagonal (8-32) / Tuerca hexagonal (N.º 8-32) 90
Key
No. Part No.
Part
Description
Qty. Part Views
Rep.
N.º de
refe-
rencia
Réf.
pièce
N.º de
pieza
Description
de la pièce
Descripción
de la pieza
Qté
Cant.
Profi ls de pièces
Vistas desde
un extremo
265923 Small Bolt (#8-32 x 3/8) (10 mm) / Petit boulon (8-32 x 3/8) (10 mm) / Perno
pequeño color arena (N.º 8-32 x 3/8) (10 mm) 90
365004 Small Screw (#8AB x 5/16) (8 mm) / Petite vis (8AB x 5/16) (8 mm) / Tornillo
pequeño color arena (N.º 8AB x 5/16) (8 mm) 278
Les éléments de visserie utilisés à chaque étape sont représentés en taille réelle en haut de chaque page. En
cas de doute sur le type de visserie à utiliser, les placer sur l’image et utiliser celui qui correspond.
Los tornillos y pernos que se utilizan en cada paso se muestran en el tamaño real en la parte superior
de cada página. Si no está seguro de qué tornillo o perno de usar, compárelo con la imagen y use el que
coincida con ella.
465900 Black Screw (#10B x 1/2) (13 mm) / Vis noire (#10B x 1/2) (13 mm) / Tornillo
negro (#10B x 1/2) (13 mm) 8
565109 Acorn Nut (#8-32) / Écrou borgne (#8-32) / Tuerca cupulada (#8-32) 2
6

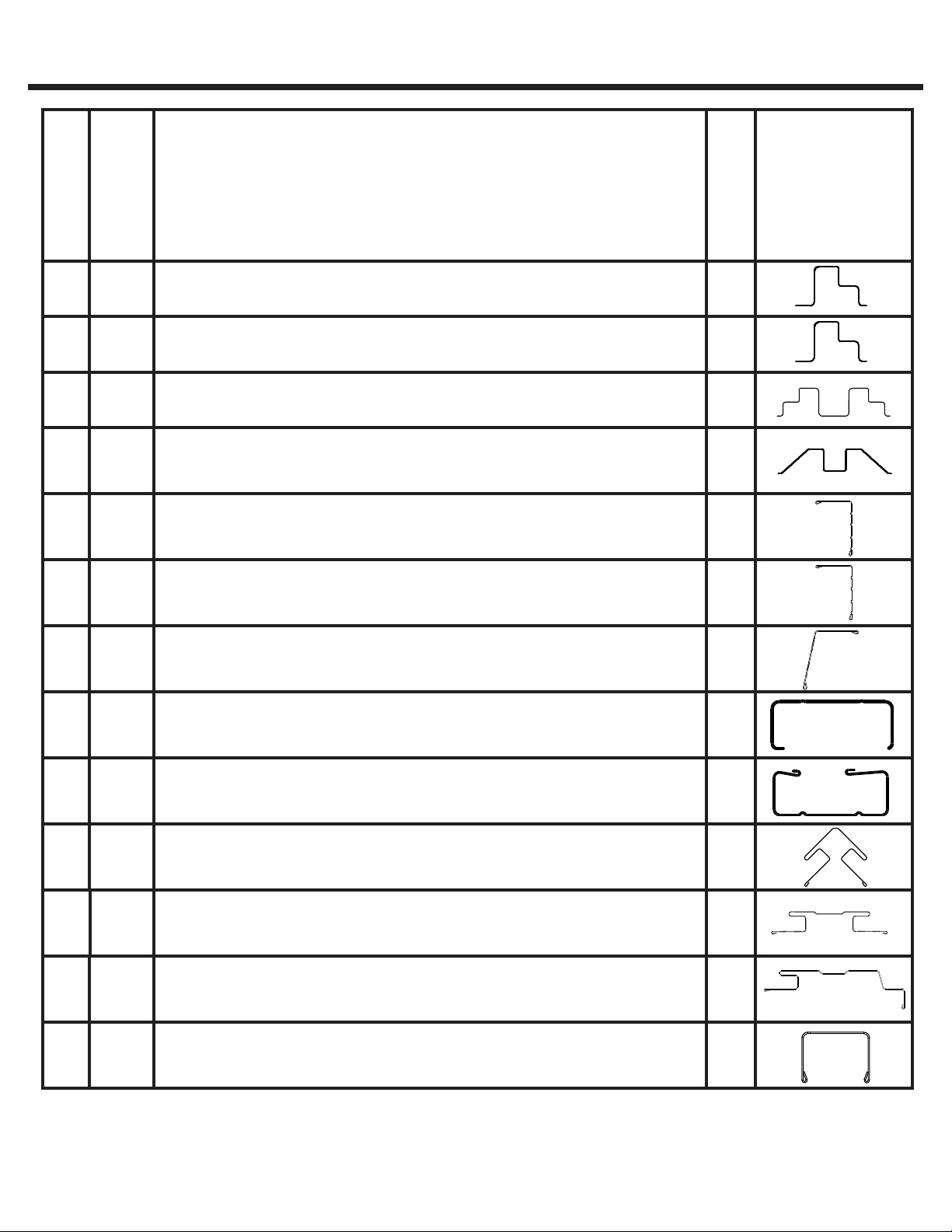

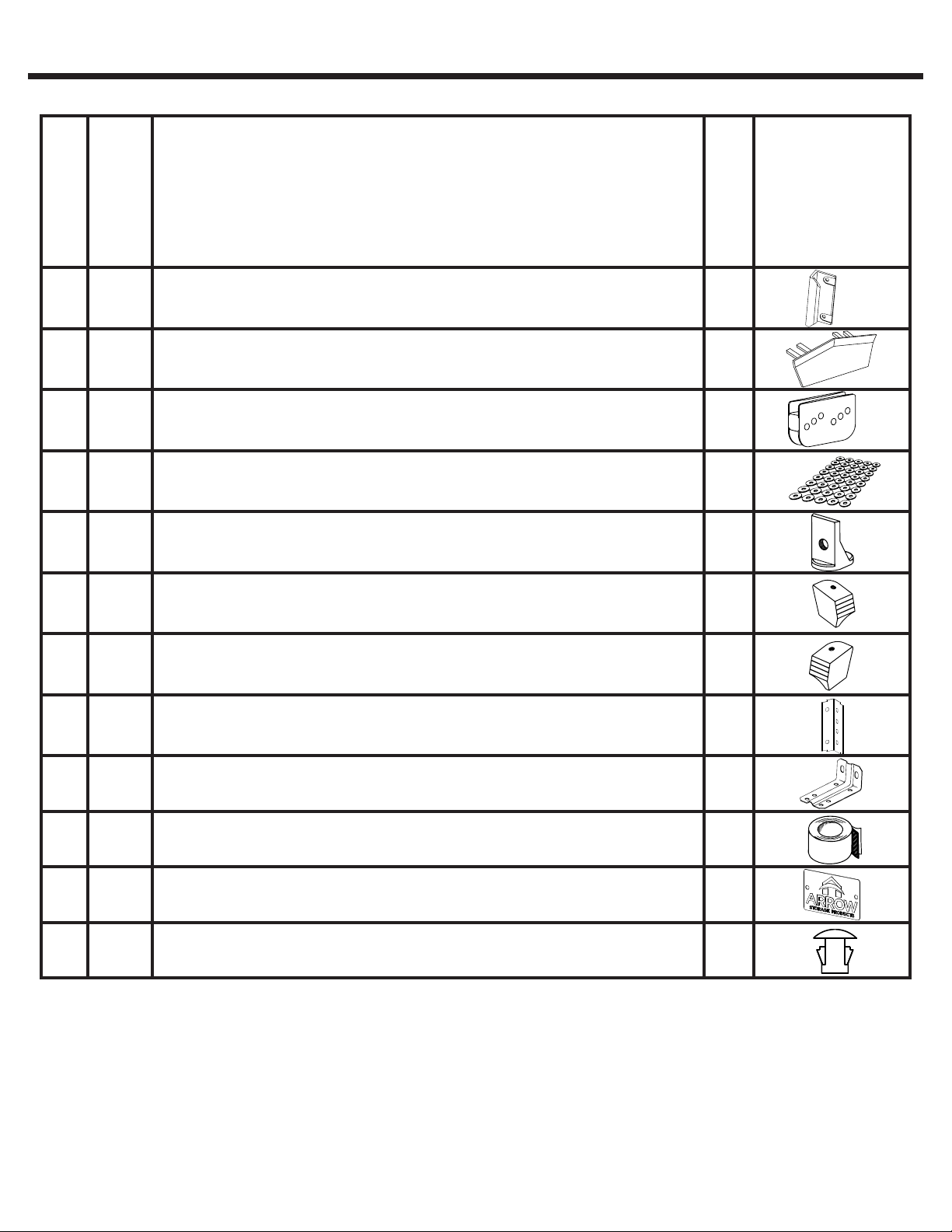

HARDWARE LIST EN,FR,SP-06KK
LISTE DE LA VISSERIE
LISTA DE PIEZAS
14 6228 Track Support / Support de rail / Soporte del riel 2
15 67293 Weather Stripping / Ruban de calfeutrage / Burlete 1
16 30028 Nameplate / Plaque signalétique / Placa de identifi cación 1
13 7916 Roof Beam Bracket / Attache de poutre de toit / Abrazadera de la viga
del techo 4
666045 Handle / Poignée de porte / Manija de la puerta 2
767468 Peak Cap / Embout de faîte / Tope del caballete 2
866769 Door Slide / Coulisseau de porte / Rodamiento de la puerta 4
966646 Washer Sheet / Plaque de rondelles / Plancha de arandelas 5
10 66382 Lower Door Guide / Guide de porte inférieure / Guía inferior de la puerta 4
11 66183L Left Roof Trim Cap / Embout de garniture de toit gauche / Tope del con-
tramarco del techo izquierdo 2
12 66183R Right Roof Trim Cap / Embout de garniture de toit droit / Tope del con-
tramarco del techo derecho 2
Key
No. Part No.
Part
Description
Qty. Part Views
Rep.
N.º de
refe-
rencia
Réf.
pièce
N.º de
pieza
Description
de la pièce
Descripción
de la pieza
Qté
Cant.
Profi ls de pièces
Vistas desde
un extremo
17 66775 Plug (Door Color) / Bouchon (Couleur de la porte) / Tapón (Color de la
puerta) 2
6
7
18 8946 2
21 8941 1
22 9336 Right Rear Wall Angle / Cornière arrière droite / Ángulo derecho
de la pared trasera 1
23 9337 Left Rear Wall Angle / Cornière arrière gauche / Ángulo izquierdo
de la pared trasera / Linker Rückwandwinkel 1
24 9342 2
27 5288 Corner Post / Poteau d’angle / Pendolón de la esquina 4
28 5287 Splice Post / Poteau de jointure / Pendolón de empalme trasero 1
29 7311 2
19 9377 2
EN,FR,SP-07KK

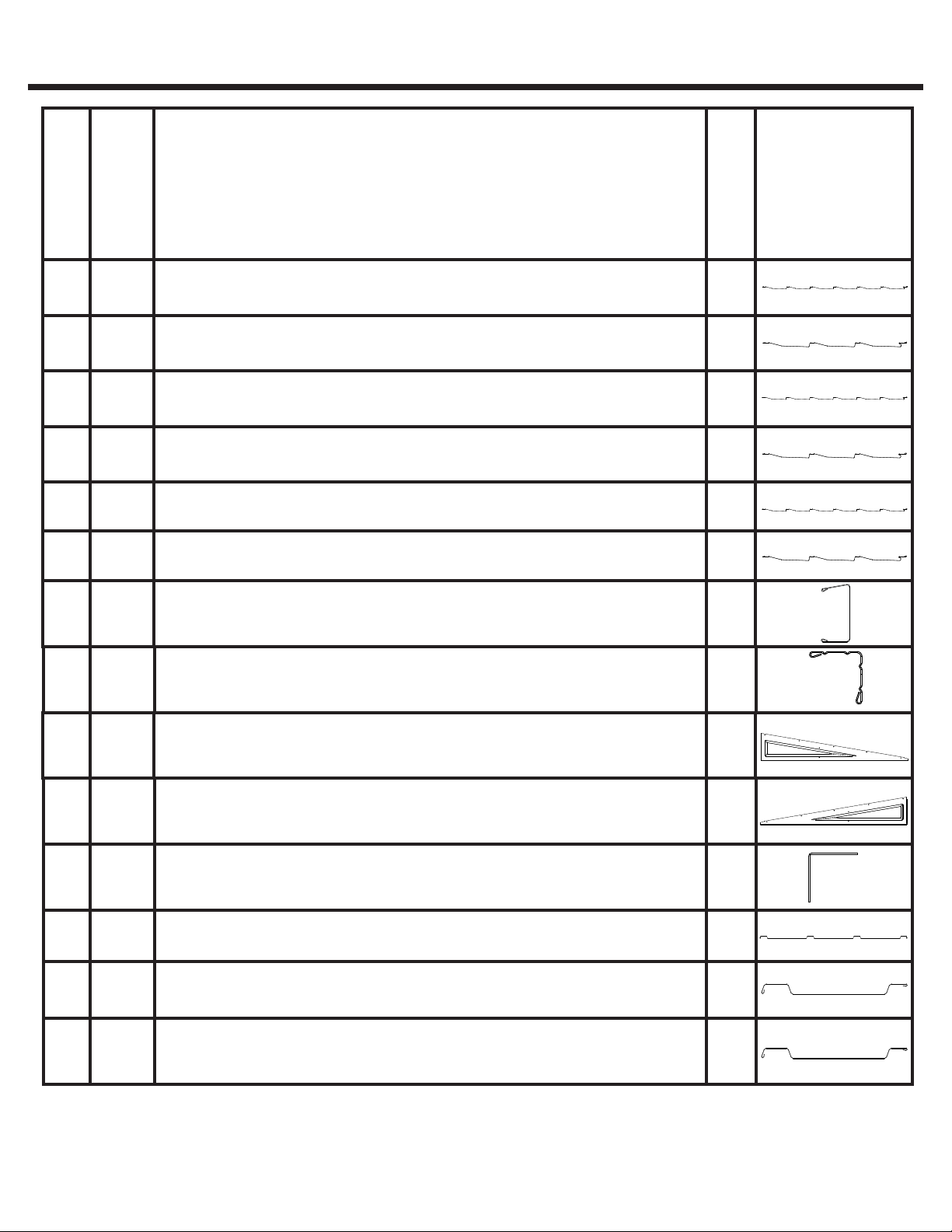

PARTS LIST LISTE DES PIÈCES
ARTÍCULOS DE FERRETERÍA
Key
No. Part No.
Part
Description
Qty. Part Views
Rep.
N.º de
refe-
rencia
Réf.
pièce
N.º de
pieza
Description
de la pièce
Descripción
de la pieza
Qté
Cant.
Profi ls de pièces
Vistas desde
un extremo
Ramp / Seuil / Rampa
Side Wall Angle /
Cornière de mur
/ Ángulo de la pared
Door Jamb / Jambage de porte / Jamba de la puerta
Side Floor Frame /
latéral
Cadre de plancher / Tirante del entra-
mado del piso lateral
Rear Floor Frame / Cadre de plancher arrière / Tirante del
entramado trasero del piso
20 9379 2
Front Floor Frame / Cadre de plancher avant / Tirante del
entramado delantero del piso
26 9378 2
Door Track /
Rail de porte
/ Riel de la puerta
25 6617 Door Track Splice /
Raccord de rail de porte
/ Empalme del riel de
la puerta 1
30 9344 Siding Stud / Montant de bardage / Perno de revestimiento / Verk-
leidungsträger 6
8
35 11767 Siding Front / Bardage avant / Revestimiento delantero 4
37 8474 3
38 8476 1
39 7906 2
40 7907 2
41 6658 2
42 7875 4
43
44

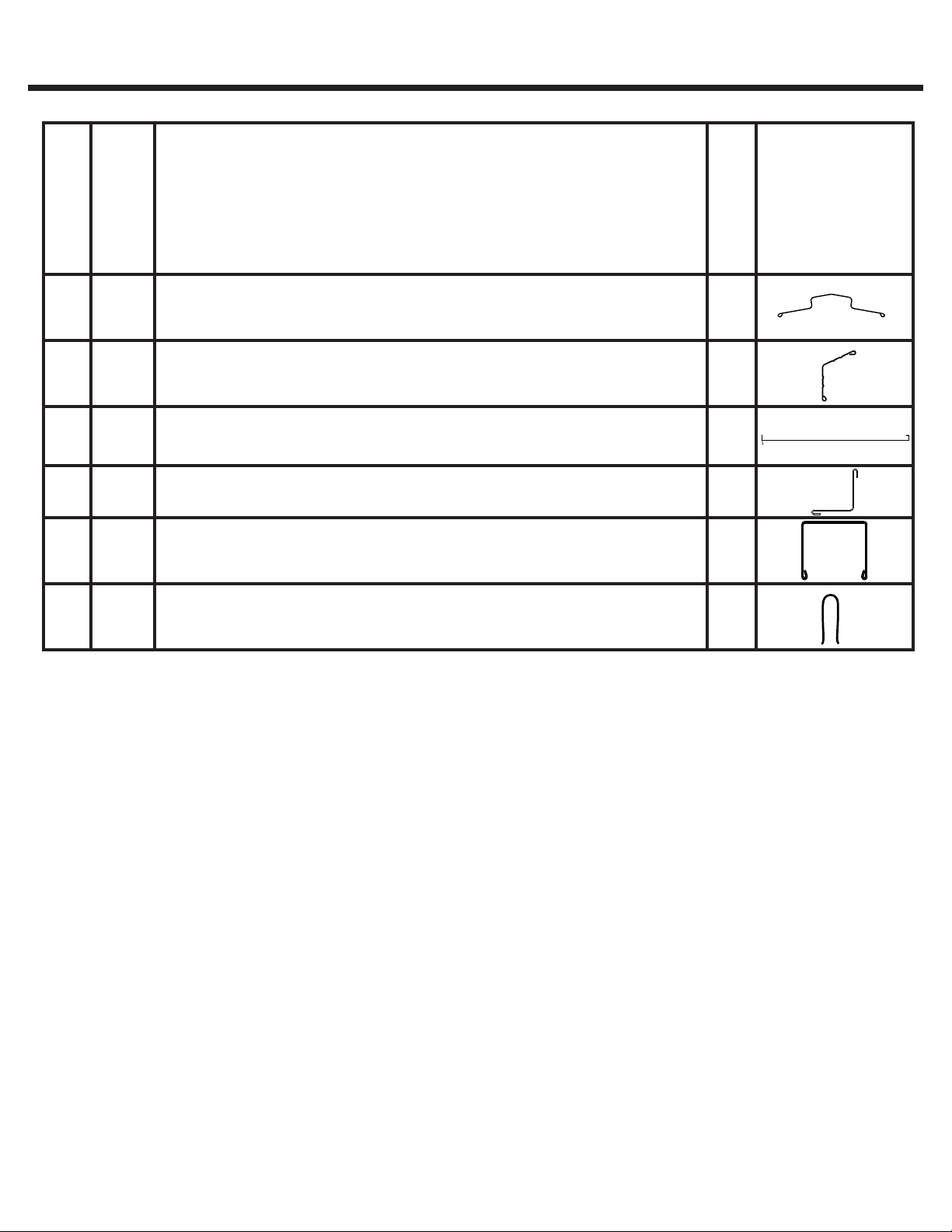

EN,FR,SP-08KK
PARTS LIST LISTE DES PIÈCES
ARTÍCULOS DE FERRETERÍA
Key
No. Part No.
Part
Description
Qty. Part Views
Rep.
N.º de
refe-
rencia
Réf.
pièce
N.º de
pieza
Description
de la pièce
Descripción
de la pieza
Qté
Cant.
Profi ls de pièces
Vistas desde
un extremo
31 11471 Siding Rear / Bardage arrière / Revestimiento trasero 4
33 10930 Siding Side / Bardage latéral / Lateral de revestimiento 4
Roof Beam / Poutre de toit / Viga del techo
Side Wall Angle /
Cornière de mur latéral
/ Ángulo de la pared
lateral
Right Gable / Pignon droit / Gablete derecho
Left Gable / Pignon gauche / Gablete izquierdo
Roof Beam Bracket / Attache de poutre de toit / Escuadra de la
viga del techo
Roof Panel / Panneau de toit / Panel del techo
32 11468 Siding Rear / Bardage arrière / Revestimiento trasero 2
34 8722 Siding Side / Bardage latéral / Lateral de revestimiento 2
36 11765 Siding Front / Bardage avant / Revestimiento delantero 2
8466 Right Roof Panel / Panneau de toit droit / Panel del techo derecho 2
8467 Left Roof Panel / Panneau de toit gauche / Panel del techo
izquierdo 2
6
9
EN,FR,SP-09KK
PARTS LIST LISTE DES PIÈCES
ARTÍCULOS DE FERRETERÍA
Key
No. Part No.
Part
Description
Qty. Part Views
Rep.
N.º de
refe-
rencia
Réf.
pièce
N.º de
pieza
Description
de la pièce
Descripción
de la pieza
Qté
Cant.
Profi ls de pièces
Vistas desde
un extremo
48
46 8482 2
45 8461 1
Ridge Cap /
Faîtage
/ Tope del caballete
Roof Trim / Garniture de toit / Contramarco del techo
47 80269 2
Door Panel / Panneau porte gauche / Panel puerta izquierdo
10498 Horizontal Door Brace / Renfort d’ouverture horizontale de la
porte / Abrazadera de puerta horizontal 4
49 6301 Vertical Door Channel / Canal d’ouverture verticale de la porte /
Canal de puerta vertical 2
50 69836 4
Edge Trim(Purple) / Garniture de bordure (violet) / Contramarco
del gablete de (morada)
10
EN,FR,SP-10KK

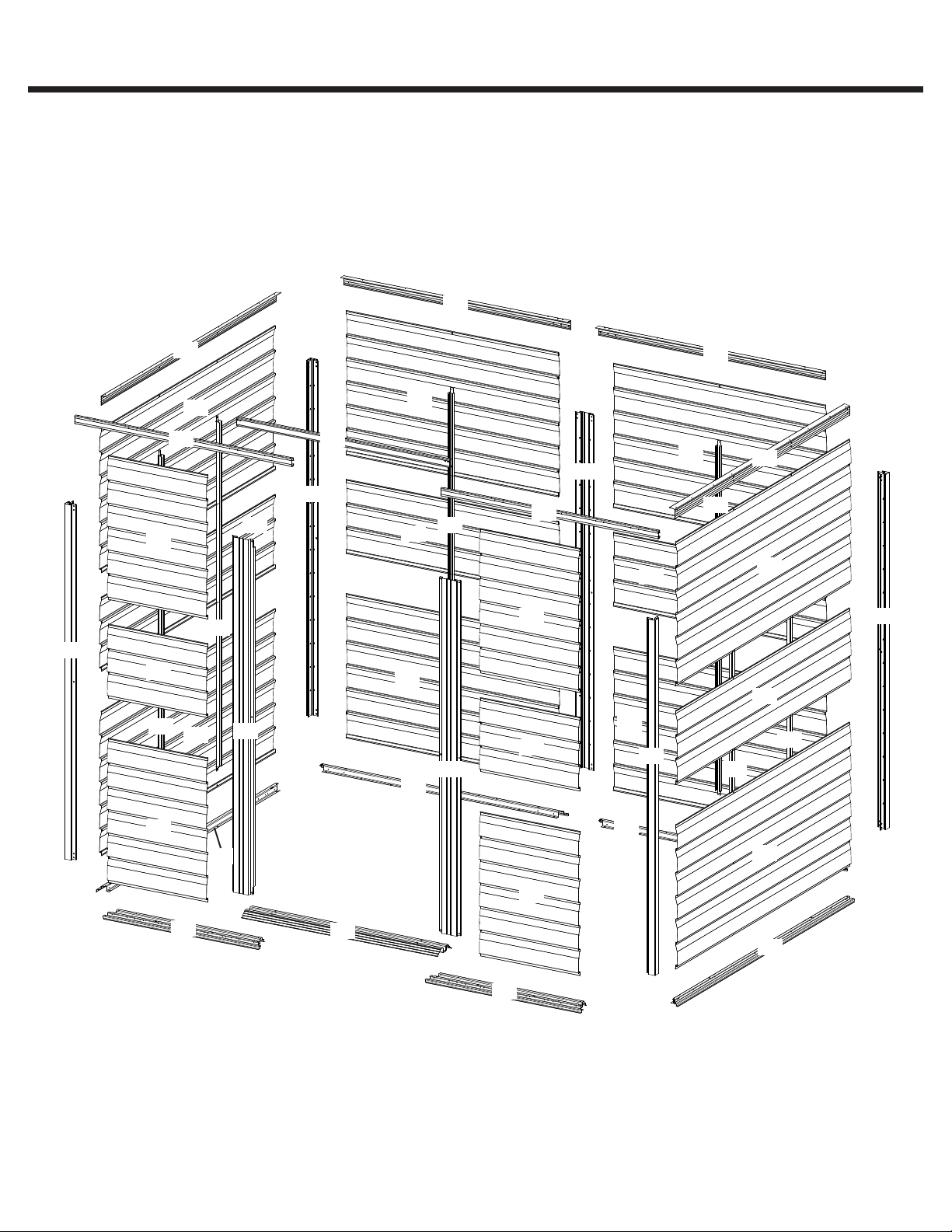

ASSEMBLY BY KEY NO. PIÈCES PAR N° DE REPÈRE
MONTAJE POR N.º DE REFERENCIA
18
18
19
19
20
20 21
22
23
24
24
25
26
26
27
27
27
27
28
29
29
30
30
30 30
30
30
31
31
31
31
32
32
33
33
33
33
34
34
35
35
35
35
36
36
Table des matières
Autres manuels Arrow Storage Products Entreposage extérieur
Arrow Storage Products
Arrow Storage Products FKE02 Series Instructions d'utilisation
Arrow Storage Products
Arrow Storage Products EG1212AB Manuel utilisateur
Arrow Storage Products
Arrow Storage Products SCG67CC Instructions d'utilisation
Arrow Storage Products
Arrow Storage Products NW65 Manuel d'utilisation et d'entretien
Arrow Storage Products
Arrow Storage Products AR1012 C1 Instructions d'utilisation
Arrow Storage Products
Arrow Storage Products SCP84CC Instructions d'utilisation
Arrow Storage Products
Arrow Storage Products ED65 Manuel d'utilisation et d'entretien
Arrow Storage Products
Arrow Storage Products CLG1212CC Instructions d'utilisation
Arrow Storage Products
Arrow Storage Products ED65SB Manuel d'utilisation et d'entretien
Arrow Storage Products
Arrow Storage Products SpaceMaker PS63 Instructions d'utilisation
Arrow Storage Products
Arrow Storage Products EP64AN Instructions d'utilisation
Arrow Storage Products
Arrow Storage Products SCG86CC Instructions d'utilisation
Arrow Storage Products
Arrow Storage Products Woodlake Manuel d'utilisation et d'entretien
Arrow Storage Products
Arrow Storage Products WL106AKL Manuel d'utilisation et d'entretien
Arrow Storage Products
Arrow Storage Products WH109EU Manuel d'utilisation et d'entretien
Arrow Storage Products
Arrow Storage Products MRDSCG65BG Instructions d'utilisation
Arrow Storage Products
Arrow Storage Products EZEE SHED EZ8772HVCR Instructions d'utilisation
Arrow Storage Products
Arrow Storage Products HDVAGY85 Instructions d'utilisation
Arrow Storage Products
Arrow Storage Products CLG1417CC Manuel utilisateur
Arrow Storage Products
Arrow Storage Products VM108 Manuel d'utilisation et d'entretien
Arrow Storage Products
Arrow Storage Products ENFRGE-01JS Instructions d'utilisation
Arrow Storage Products
Arrow Storage Products FKE03 Series Instructions d'utilisation
Arrow Storage Products
Arrow Storage Products 697.68222 Manuel d'utilisation et d'entretien
Arrow Storage Products
Arrow Storage Products SpaceMaker PS53 Instructions d'utilisation
Manuels Entreposage extérieur populaires d'autres marques
Lifetime
Lifetime 6418 Manuel utilisateur
rollaway container
rollaway container ARPCA24 Manuel utilisateur
Duratuf
Duratuf Havelock Manuel utilisateur
X-METAL
X-METAL 4065 Manuel utilisateur
Outdoor Life Products
Outdoor Life Products FP2030 F Manuel utilisateur
Royalcraft
Royalcraft Faro 295L Storage Box Manuel utilisateur
