Antari Fog cooler DNG-100 Manuel utilisateur

User Manual for DNG-100 Low Fog Cooler Machine

Save and read these instructions

Bitte lesen Sie und sichern Sie diese Anweisungen

Lisez et Gardez ces instructions

2004 Antari Lighting and Effects Ltd.

User Manual

Antari Fog Cooler

Congratulations on the purchase of your new

ANTARI FOG COOLER

Introduction

Thank you for choosing the ANTARI Fog Cooler. You now own a rugged and

powerful state-of-the-art machine. Prior to use, we suggest that you carefully read all

of the instructions. By following the suggestions found in this user manual, you can

look forward to the reliable and satisfactory performance of your ANTARI Fog Cooler

for years to come.

Please follow these operation, safety and maintenance instructions

to ensure a long and safe life for your fog cooler.

Pay attention to all warning labels and instructions printed on the exterior of your

ANTARI Fog Cooler

♦Ideal operating temperature is 10 - 30 degrees Celsius.

♦After moving or transporting this unit, wait five minutes before operating.

♦Input fog must be clean. Contaminated fog may damage internal parts.

♦There must be a free air space of at least 15 cm (6 inches) between the fog

cooler intake and the fog machine output.

♦After interrupting operation, wait three minutes before starting again.

♦Keep this device dry.

♦For inside use only. Not designed for outside use.

♦For the 110V models, use 3-prong grounded electrical outlet only. Prior to use

take care to determine that the unit is installed at the rated voltage.

♦Keep fog cooler upright. Do not tilt this device. Angle of inclination may not

exceed 10 degrees.

♦Turn off or unplug when not in use.

♦This machine is not water- or splash-proof. If moisture, water, or fog liquid gets

inside the housing, immediately unplug the unit and contact a service technician

or your ANTARI dealer before using it again.

♦No user serviceable parts inside. Refer to your ANTARI dealer or other qualified

service personnel.

♦For adult use only. Fog cooler must be installed out of the reach of children.

Never leave the unit running unattended.

♦Locate the fog cooler in a well-ventilated area. Never cover the unit’s vents. The

fog cooler is best installed 1 meter away from all objects.

♦Use only ANTARI FLR Fog Liquid.

♦If your ANTARI Fog Cooler fails to work properly, discontinue use immediately.

Pack the unit securely (preferably in the original packing material) and return it to

your ANTARI dealer for service.

Unpacking & Inspection

Open the shipping carton and verify that all equipment necessary to operate the

system has arrived intact. Refer to the ”Features” section for information on what

items are included with your model. If any equipment is missing contact your

ANTARI dealer immediately.

Before beginning initial setup of your ANTARI Fog Cooler, make sure that there is no

evident damage caused by transportation. In the event that the unit’s housing or

cable is damaged, do not plug it in and do not attempt to use it until after contacting

your ANTARI dealer for assistance.

Setup

♦Remove all packing materials from shipping box. Check that all foam and plastic

padding is removed, especially in the nozzle area.

♦Attach power cord to rear of fog cooler.

♦Place the fog cooler’s intake within six inches (15 cm) of a fog machine’s output.

♦Plug power cord into a grounded electrical outlet. Turn power switch on rear of

unit to ”ON” position.

♦Waiting time for cooling is approximately two minutes.

Operation

♦ANTARI Fog Cooler’s output volume is determined by the output volume of the

fog machine to which it is attached.

♦Your ANTARI dealer has the hoses and adapters required for an optimal

installation of the fog cooler. See the two illustrations below:

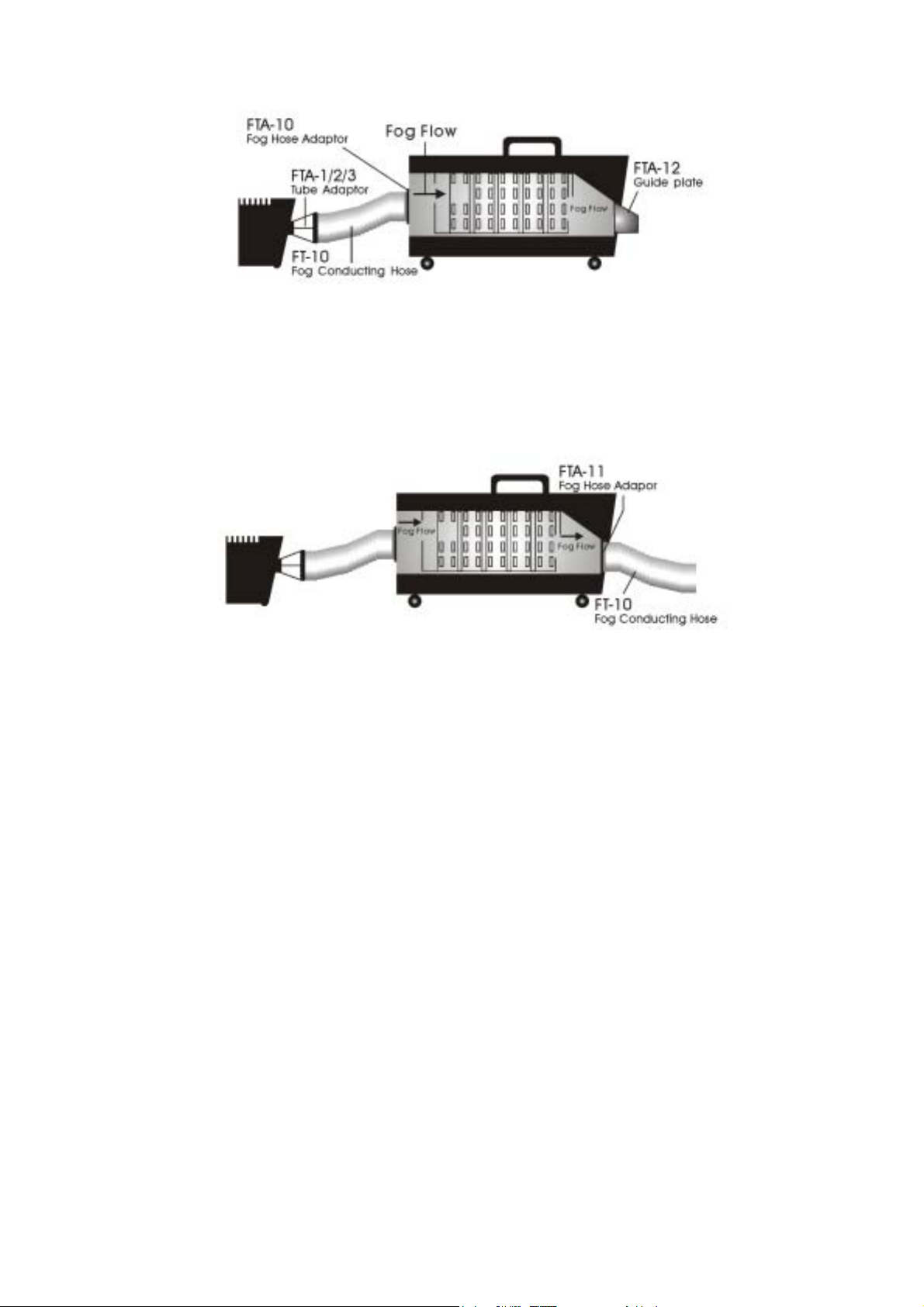

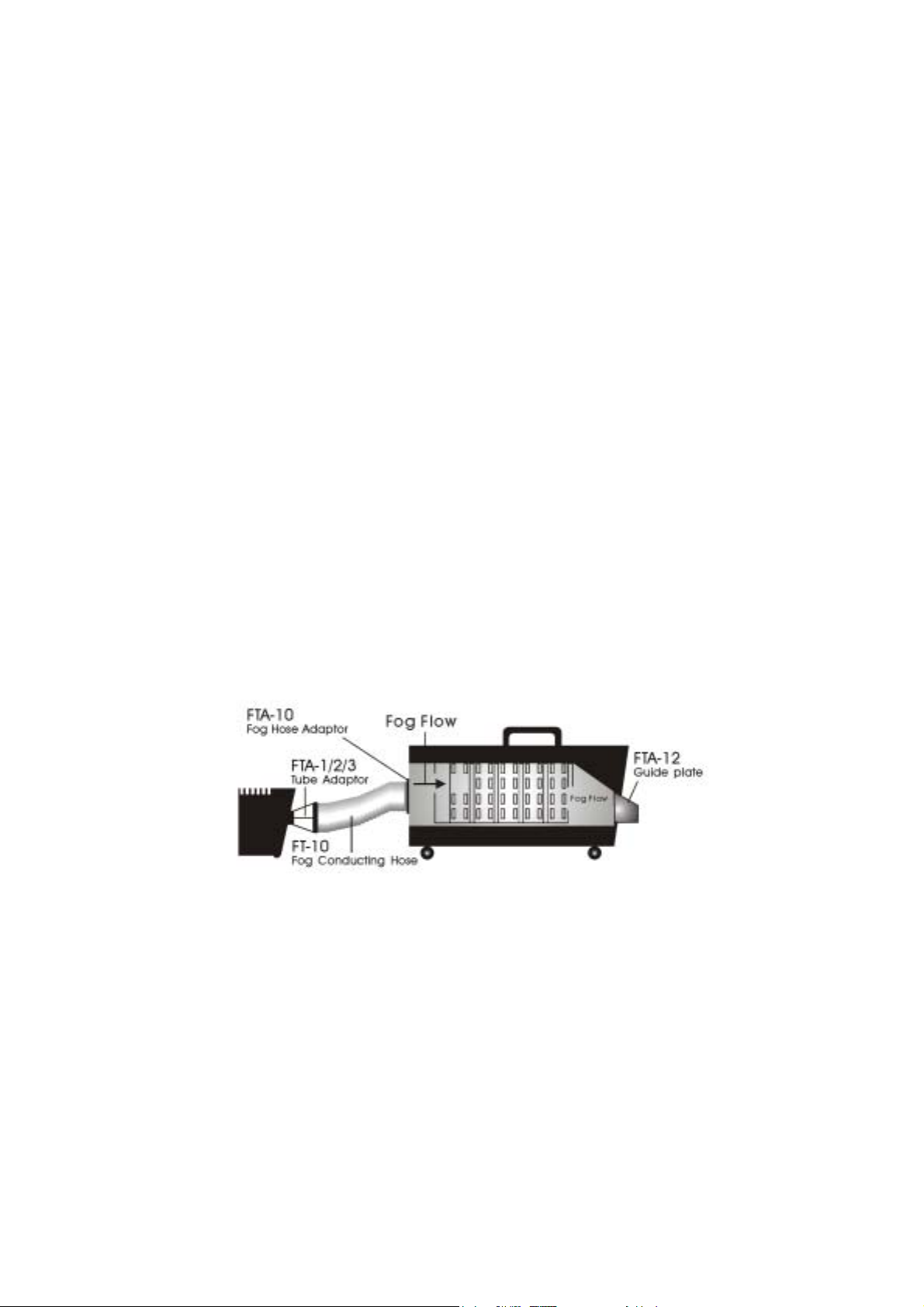

In the first example, a fog conducting hose (FT-10) is attached to a fog machine’s

output nozzle via an adapter (FTA-1 or FTA-2) and then connected to an adapter

(FTA-10) attached to the fog cooler’s intake.

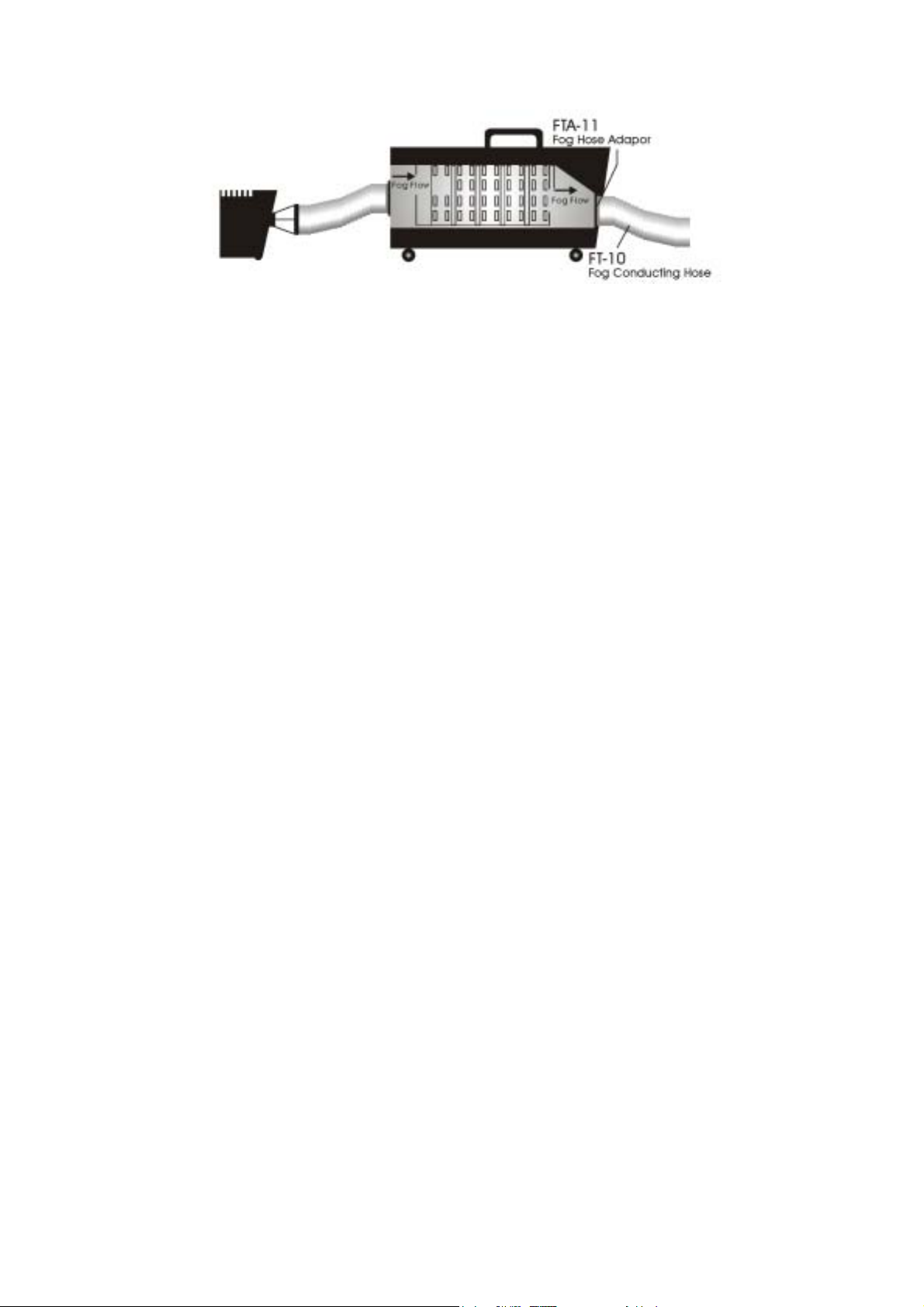

In the second example, substitute the guide plate (FTA-12) with a fog conducting

hose (FT-10) that attaches to the front of the fog cooler via an adapter (FTA-11).

This configuration allows the fog cooler’s output to be guided to a desired area

without being affected by air currents generated by movement, wind, fans or air

conditioners.

During operation, if you experience mechanical noise or no output, unplug

immediately. Check power connections and fog machine operation. Wait three

minutes and then plug the unit in again. After plugging the unit in and turning it on,

wait for two minutes. If the problem persists, discontinue operation and return the

machine to your ANTARI dealer.

Maintenance

Clean the water carrier regularly to avoid overflowing.

Clean with a damp cloth.

Store in a dry place.

Save these instructions

Bedienungsanleitung

Antari Nebelkühler

Wir beglückwünschen Sie zum Kauf Ihres neuen

ANTARI NEBELKÜHLERS.

Einführung

Danke, daß Sie sich für den ANTARI Nebelkühler entschieden haben. Damit besitzen

Sie nun ein robustes und leistungsstarkes Gerät mit modernster Technik. Bitte lesen

Sie vor dem Gebrauch des Gerätes sorgfältig alle Anweisungen. Wenn Sie die

Anweisungen in diesem Anwenderhandbuch befolgen, können Sie über Jahre eine

zuverlässige und zufriedenstellende Leistung Ihres ANTARI Nebelkühlers erwarten.

Bitte halten Sie sich an diese Bedienungs-, Sicherheits- und

Wartungsanweisungen, um eine lange und sichere Lebensdauer Ihres

Nebelkühlers sicherzustellen.

Bitte beachten Sie alle Warnetiketten und Warnhinweise, die außen auf ihrem

ANTARI Nebelkühler aufgedruckt sind

Die ideale Betriebstemperatur liegt zwischen 10 und 30°C.

Nach dem Bewegen oder Transportieren dieser Einheit warten Sie bitte fünf

Minuten, bevor Sie das Gerät in Betrieb setzen.

Der Eingangsnebel muß sauber sein. Verunreinigter Nebel kann Schäden an den

Innenteilen des Gerätes verursachen.

Zwischen dem Einlaß des Nebelkühlers und dem Auslaß des Nebelgerätes muß

sich ein freier Luftraum von mindestens 15 cm (6 Inches) befinden.

Nach einer Unterbrechung des Betriebes warten Sie bitte drei Minuten, bevor Sie

das Gerät erneut in Betrieb setzen.

Halten Sie das Gerät in trockenem Zustand.

Nur für Innenbetrieb geeignet. Bitte nicht im Außenbetrieb verwenden.

Verwenden Sie bei den 110V-Modellen bitte nur die geerdeten, 3poligen

Steckdosen. Bitte stellen Sie vor Inbetriebnahme des Gerätes fest, ob die Einheit

mit Nennspannung installiert ist.

Der Nebelkühler muß aufrecht stehen und darf nicht gekippt werden. Der

Neigungswinkel darf 10° nicht überschreiten.

Schalten Sie das Gerät bei Nichtgebrauch ab, oder trennen Sie es vom Netz.

Dieses Gerät ist nicht wasserdicht und nicht spritzwassergeschützt. Wenn

Feuchtigkeit, Wasser oder Nebelflüssigkeit in das Gerät eingedrungen ist, trennen

Sie das Gerät bitte sofort vom Netz und setzen Sie sich mit einem

Servicetechniker oder mit Ihrem ANTARI-Händler in Verbindung, bevor Sie es

wieder in Betrieb setzen.

Innerhalb des Gerätes befinden sich keinerlei, vom Anwender bedienbare Teile.

Setzen Sie sich bitte mit Ihrem ANTARI-Händler oder anderem qualifiziertem

Wartungspersonal in Verbindung.

Nur zur Bedienung durch Erwachsene bestimmt. Der Nebelkühler muß außerhalb

der Reichweite von Kindern angebracht sein. Lassen Sie die eingeschaltete

Einheit niemals unbeaufsichtigt.

Bringen Sie den Nebelkühler in einem gut belüfteten Bereich an. Decken Sie

niemals die Luftöffnungen der Einheit ab. Am besten ist eine Anbringung des

Nebelkühlers in 1 Meter Entfernung von allen Gegenständen.

Verwenden Sie ausschließlich die ANTARI FLR Nebelflüssigkeit.

Im Falle daß Ihr ANTARI Nebelkühler nicht ordnungsgemäß funktioniert, setzen

Sie ihn bitte sofort außer Betrieb. Verpacken Sie die Einheit sicher (vorzugsweise

in der Originalverpackung), und senden Sie sie sofort zur Reparatur an Ihren

ANTARI-Händler zurück.

Auspacken und Prüfen des Gerätes

Öffnen Sie den Versandkarton und prüfen Sie, ob alle Ausrüstungsteile zum Betrieb

des Systems intakt angekommen sind. Im Abschnitt ”Eigenschaften” finden Sie

Informationen in bezug darauf, welche Punkte bei Ihrem Modell enthalten sind. Bitte

setzen Sie sich sofort mit Ihrem ANTARI-Händler in Verbindung, wenn

Ausrüstungsteile fehlen sollten.

Bevor Sie mit der erstmaligen Inbetriebnahme Ihres ANTARI-Nebelkühlers beginnen,

stellen Sie bitte sicher, daß kein offensichtlicher Transportschaden vorliegt. Im Falle,

daß das Gehäuse oder Kabel der Einheit beschädigt ist, stecken Sie den Stecker des

Gerätes nicht in die Steckdose, und versuchen Sie nicht, es in Betrieb zu setzen,

bevor Sie sich mit Ihrem ANTARI-Händler zwecks Hilfestellung in Verbindung gesetzt

haben.

Inbetriebnahme

Entfernen Sie alle Verpackungsmaterialien vom Versandkarton. Stellen Sie

sicher, daß das Schaum- und Plastikfüllmaterial insbesondere im Düsenbereich

vollständig entfernt ist.

Stecken Sie den Netzstecker an der Rückseite des Nebelkühlers ein.

Stellen Sie den Einlaß des Nebelkühlers ca. 15 cm vor den Auslaß des

Nebelgerätes.

Stecken Sie den Netzstecker des Gerätes in eine geerdete Steckdose ein.

Schalten Sie den Netzschalter auf der Rückseite des Gerätes auf ”ON”.

Die Wartezeit bis zum Einsetzen der Kühlwirkung beträgt ca. zwei Minuten.

Bedienung

Das Auslaßvolumen des ANTARI-Nebelkühlers wird durch das Auslaßvolumen

des Nebelgerätes bestimmt, an dem der Nebelkühler angeschlossen ist.

Die für eine optimale Installation des Nebelkühlers benötigten Schläuche und

Adapter erhalten Sie bei Ihrem ANTARI-Händler. Siehe die beiden Abbildungen

unten:

Beim ersten Beispiel ist ein Nebelzufuhrschlauch (FT-10) über einen Adapter

(FTA-1 oder FTA-2) an die Auslaßdüse eines Nebelgerätes, und dann über einen

Adapter (FTA-10) an den Einlaß des Nebelkühlers angeschlossen.

Beim zweiten Beispiel wird die Führungsplatte (FTA-12) durch einen

Nebelzufuhrschlauch (FT-10) ersetzt, der über einen Adapter (FTA-11) an die

Vorderseite des Nebelkühlers angeschlossen wird. Diese Konfiguration ermöglicht

es, daß der Auslaß des Nebelkühlers auf einen gewünschten Bereich ausgerichtet

werden kann, ohne daß er durch Luftströmungen beeinflußt wird, die durch

Bewegung, Ventilatoren oder Klimaanlagen verursacht werden.

Wenn Sie während des Betriebes bemerken, daß das Gerät ein mechanisches

Geräusch von sich gibt, oder das Ausströmen von Nebel aufhört, trennen Sie das

Gerät bitte sofort vom Netz. Prüfen Sie die Netzverbindungen und die Funktionen

des Nebelgerätes. Nach einer Wartezeit von drei Minuten können Sie den

Netzstecker der Einheit wieder in die Netzsteckdose einstecken. Stecken Sie das

Gerät wieder ein und warten Sie weiter 2 Minuten. Wenn das Problem fortbesteht,

setzen Sie das Gerät außer Betrieb und senden Sie es an Ihren ANTARI-Händler

zurück.

Wartung

Reinigen Sie den Wasserbehälter regelmäßig, um ein Überlaufen zu verhindern.

Reinigen Sie ihn mit einem feuchten Tuch.

Lagern Sie das Gerät an einem trockenen Platz.

Bewahren Sie diese Anweisungen sicher auf

Mode d'emploi

Antari Réfrigérateur à fumée

Nous vous félicitons pour l’achat de votre nouvelle

réfrigérateur à fuméed’ANTARI.

Introduction

Nous vous remercions d’avoir choisi un réfrigérateur à fumée d’ANTARI. Vous êtes

en possession d’un produit robuste et puissant. En vue d’utiliser correctement votre

nouvel appareil, veuillez lire attentivement ce mode d’emploi. Si vous respectez les

instructions suivantes, vous profiterez d’une performance solide et convaincante de

votre réfrigérateur à fumée d’ANTARI pour de nombreuses années.

Pour assurer la longévité et le bon fonctionnement de votre

réfrigérant à fumée, veuillez lire attentivement les instructions

suivantes concernant le maniement, la sécurité et l’entretien.

Veuillez suivre toute instruction de sécurité appliquée sur le boîtier de votre

réfrigérateur à fumée d’ANTARI

¨ La température de fonctionnement idéale se situe entre 10° - 30°C.

¨ Après le transport ou le mouvement de l’appareil, attendez cinq minutes avant de

le mettre en marche.

¨ La fumée venant de la machine à fumée doit être propre. De la fumée polluée

pourrait causer de dommages aux parties à l’intérieur du réfrigérateur à fumée.

¨ Laissez libre un espace d’air d’au moins 15 cm entre l’entrée du réfrigérateur à

fumée et la sortie de la machine à fumée.

¨ Après une interruption de la marche, attendez trois minutes avant de mettre de

nouveau en marche le réfrigérateur.

¨ Protéger de l’humidité.

¨ L’appareil a été conçu pour un emploi dans des locaux clos. Ne pas utiliser à

l’extérieur.

¨ Pour les modèles de 110V utilisez uniquement des prises de courant à terre à 3

broches. Avant la première mise en marche, assurez vous que l’appareil soit

branché à l’alimentation correcte.

¨ Assurez vous d’installer la réfrigérateur à fumée toujours en position droite.

¨ L’angle d’inclinaison ne doit pas être supérieure à 10°.

¨ Eteignez l’appareil ou débranchez-le du secteur, quand il est hors d’usage.

¨ Cet appareil n’est pas imperméable. Si de l’humidité ou du liquide à fumée devait

penétrer à l’intérieur de l’appareil, débranchez immédiatement l’appareil et

contactez un technicien ou votre revendeur d’ANTARI avant de le reutiliser.

¨ A l’intérieur de l’appareil, il n’y a aucune partie qui ait besoin d’être révisée. Les

travaux d’entretien sont à faire effectuer par un spécialiste.

¨ L’appareil n’est prévu que pour un usage de personnes adultes. Installez-le hors

de l’atteinte des enfants. Ne jamais faire marcher sans surveillance.

¨ Installez l’appareil à un endroit bien aéré. Ne jamais couvrir les orifices d’aération.

Placez l’appareil au mieux à une distance d’une mètre d’autres objets.

¨ Employez uniquement du liquide à fumée FLR d’ANTARI.

¨ Si votre réfrigérateur à fumée ne devait plus travailler correctement, éteignez

immédiatement. Emballez soigneusement l’appareil (au mieux dans son

emballage d’origine) et envoyez-le á votre revendeur d’ANTARI.

Déballage & inspection

Sortez le réfrigérateur à fumée de son emballage et assurez vous qu'elle n'ait subi

aucun dommage durant son transport. Servez vous de la liste des "Accessoires” ci-

jointe pour vérifier si votre modèle vous a été livré avec son équipement complet.

Dans le cas où le boîtier ou le câble de l'appareil seraient endommagés, ne branchez

pas l'appareil.

En cas de livraison endommagée ou incomplète, toujours contactez immédiatement

votre revendeur.

Installation

¨ Enlevez tout matériau d'emballage. Assurez vous d'avoir enlevé toute la mousse

et le rembourrage en plastique, sûrtout au bec de sortie de la machine.

¨ Fichez le câble d’alimentation dans la douille correspondante au dos de l’appareil.

¨ Branchez la fiche d’alimentation du réfrigérateur à fumée dans une prise de

courant avec terre. Mettez le commutateur d’alimentation à l’arrière de l’appareil à

"ON".

¨ Après un temps d’attente de deux minutes, la machine est prête à réfrigérer.

Maniement

¨ Le volume de débit de fumée réfrigérée correspond au volume qui vient de la

machine à fumée à laquelle le réfrigérateur est attaché.

¨ Votre revendeur d’ANTARI dispose des disperseurs et des adaptateurs qui sont

nécessaires pour une installation optimale du réfrigérateur à fumée. Voir les deux

illustrations ci-dessous:

Au premier exemple, la conduite à fumée (FT-10) est attachée á la sortie de la

machine à fumée par un adaptateur FTA-1 ou FTA-2 et à l’entrée du réfrigérateur par

un adaptateur FTA-10.

Au deuxième exemple, la plaque de guidage (FTA-12) est remplacé par une conduite

à fumée (FT-10) qui est attachée au front du réfrigérateur par un adaptateur (FTA-

11). Cette configuration permet de guider la fumée réfrigérée dans l’endroit désiré

sans qu’elle soit perturbée par de courants d’air, de mouvements, de vent ou de

ventilateurs.

Si vous apercevez un bruit mécanique ou une manque de débit durant la marche de

la machine, débranchez immédiatement. Vérifiez l'alimentation au secteur et les

fonctions de la machine à fumée. Attendez pendant trois minutes et branchez ensuite

de nouveau. Si au bout de deux minutes aucun changement du problème n’est

perceptible, mettez l’appareil hors tension et envoyez-le à retour à votre revendeur

d'ANTARI.

Maintenance

Procéder à un nettoyage régulier du récipient d’eau pour éviter un débordement.

Nettoyez la machine avec un chiffon mouillé.

L'appareil est à stocker au sec.

Gardez ces instructions

DRAWING:

English German French

Tube Adaptor Schlauchadapter Adapteur pour tube

Fog Conducting Hose Nebelschlauch Disperseur

Fog Hose Adaptor Nebelschlauchadapter Adapteur pour disperseur

Fog Flow Nebelstrom Fleuve de la fumée

Guide Plate Auslaßdüse conduite à fumée

Autres manuels pour Fog cooler DNG-100

Table des matières

Langues :

Autres manuels Antari Machine à brouillard

Antari

Antari F-1 Fazer Manuel utilisateur

Antari

Antari HZ-500 Instructions d'installation

Antari

Antari Fazer X-310 PRO Manuel utilisateur

Antari

Antari 20210616 Manuel utilisateur

Antari

Antari Z-1520 RGB Manuel utilisateur

Antari

Antari Z-1000X MK3 Manuel utilisateur

Antari

Antari Z-3000II Manuel utilisateur

Antari

Antari Z-800 III Manuel utilisateur

Antari

Antari F-80Z Guide de dépannage

Antari

Antari Z-1000 III Manuel utilisateur

Antari

Antari W-715 Fog Jet Manuel utilisateur

Antari

Antari Z-1200II Manuel utilisateur

Antari

Antari FT-100 Fire Training Manuel utilisateur

Antari

Antari X-510PRO Manuel utilisateur

Antari

Antari F-2 Fazer Manuel utilisateur

Antari

Antari WiFi-800 Manuel utilisateur

Antari

Antari FT-100 Fire Training Manuel utilisateur

Antari

Antari Z-380 Manuel utilisateur

Antari

Antari Ip-1000 Manuel utilisateur

Antari

Antari M-5 Manuel utilisateur

Antari

Antari F-5 Fazer Manuel utilisateur

Antari

Antari Fog cooler DNG-100 Manuel utilisateur

Antari

Antari WiFi-800 Manuel utilisateur

Antari

Antari SW-250 Manuel utilisateur

Manuels Machine à brouillard populaires d'autres marques

Boost

Boost BOOST-FOG400LED-BK Manuel utilisateur

Home Accents Holiday

Home Accents Holiday FM1000-ASH Manuel utilisateur

EuroLite

EuroLite ZEITGEIST FOG-1200 Manuel utilisateur

Dyna-Fog

Dyna-Fog CYCLONE ULTRA 2734 Manuel utilisateur

PROEL

PROEL DRAGO HEAVY PLFD150HY Manuel utilisateur

Sparklyn

Sparklyn Y846 Manuel utilisateur

Magicfx

Magicfx CO2 Gun Manuel utilisateur

Ibiza

Ibiza LSM500LAS Manuel utilisateur

Venue Lighting Effects

Venue Lighting Effects ULTRA MINI-FOGGER Manuel utilisateur

High End

High End F-100 Manuel utilisateur

Chauvet

Chauvet ARENA 2100 FLEX Manuel utilisateur

Beamz

Beamz F1600 Manuel utilisateur

Sagitter

Sagitter SG ARS900C Manuel utilisateur

KISANKRAFT

KISANKRAFT KK-STF-480 Manuel utilisateur

Orion

Orion OT-U250PP Mode d’emploi

Beamz

Beamz S2500 Manuel utilisateur

American DJ

American DJ Dyno-Fog II Manuel utilisateur

JB Systems

JB Systems FX 1700 Manuel utilisateur
