Ameriwood 7642500PCOM Manuel utilisateur
WARNING ADVERTENCIA AVERTISSEMENT
Unit can tip over causing severe injury
or death.
Anchor unit to stud or wall.
DO NOT allow children to climb on unit.
Put heavy items on lower shelves or drawers.
Read and follow all assembly instructions.
Este mueble puede caerse por encima
causando daño serio o la muerte
Anolar el mueble a un espárrago muro.
NO dejar que los niños suben por encima del mueble.
Poner los articulos mas pesados en los tableros o cajones inferiores.
Leer y sequir todos de los instucciones para el montaje.
L'unité peut basculer et causer des
blessures graves ou la mort.
Fixez l'unité au mur ou à un montant.
Ne laissez PAS les enfants grimper sur le meuble
Déposez les pièces lourdes sur les tablettes ou tiroirs
du bas.
Lire et suivre toutes les instructions d'assemblage.
STOP
ALTO
ARRÊT
DO NOT RETURN PRODUCT TO THE STORE
NO REGRESAS ESTA PRODUCTO A LA TIENDA
NE RETOURNEZ PAS LE PRODUIT AU MAGASIN
Individual stores do not stock parts.
Las tiendas no tiene partes.
Les magasins individuels ne gardent pas de pièces.
If a part is missing or damaged, please visit our website or call our toll-free customer
service line. We will gladly ship your replacement parts FREE of charge.
Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o
llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos
sus repuestos sin cargo adicional, serán totalmente gratis.
Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez
sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de
rechange GRATUITEMENT.
Need Parts or
Assistance? Nesacitas partes o
Asistancia? Besoin de Pièces ou
d'assistance?
WWW.AMERIWOOD.COM/PARTS
or call toll free:
o llame a nuestra línea gratis:
ou appelez sans frais: 1-800-489-3351
For prompt, reliable service; please have your assembly manual ready.
Para servicio mas rapido y reliable por favor tenga esta manual listo.
Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en
main.
-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-
B347642500PCOM0
7642500PCOM
Please Recycle
Recicle Por Favor
Réutilisez SVP
A Dorel Company
MERIWOOD
INDUSTRIES
TM
B347642500PCOM0

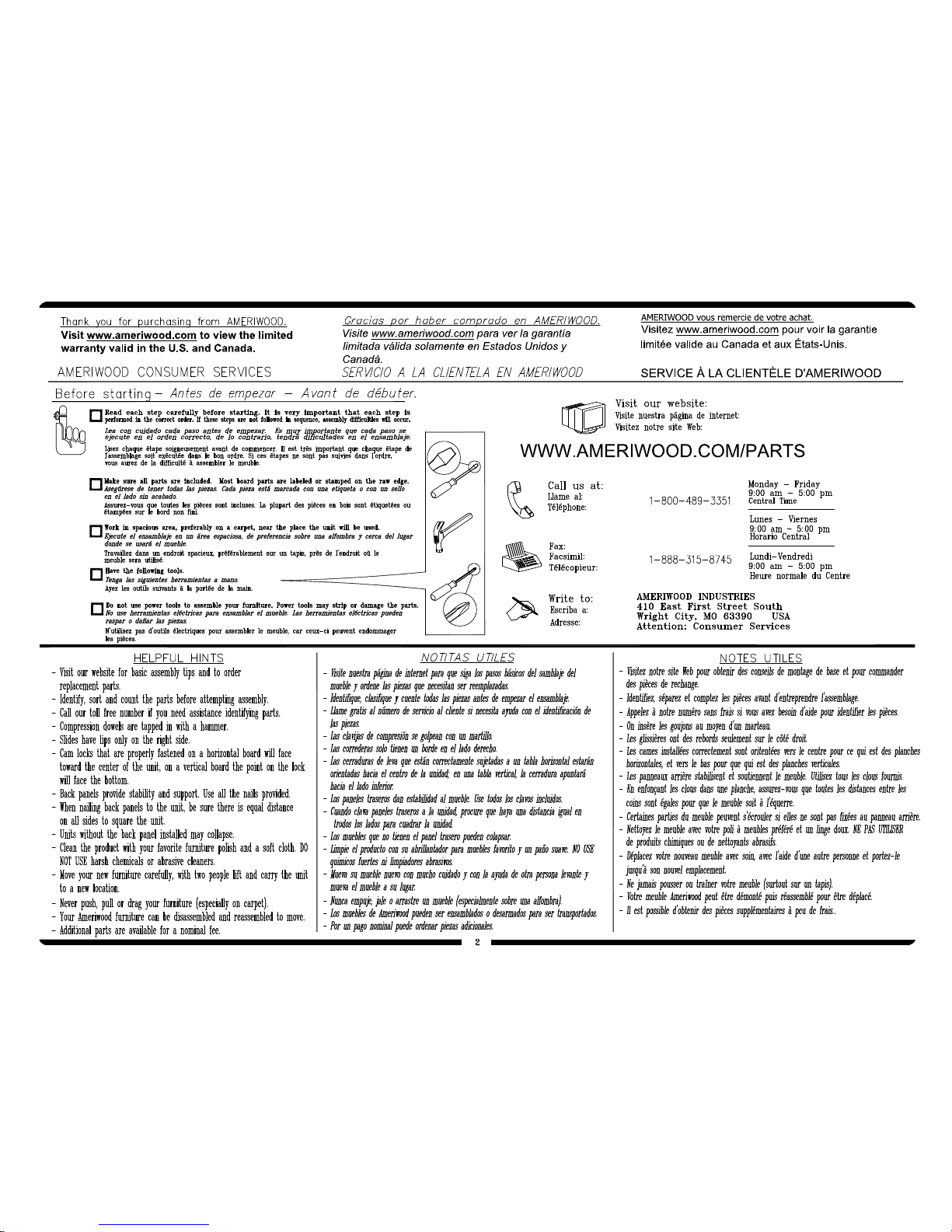

3 /8
?? www.ameriwood.com ??

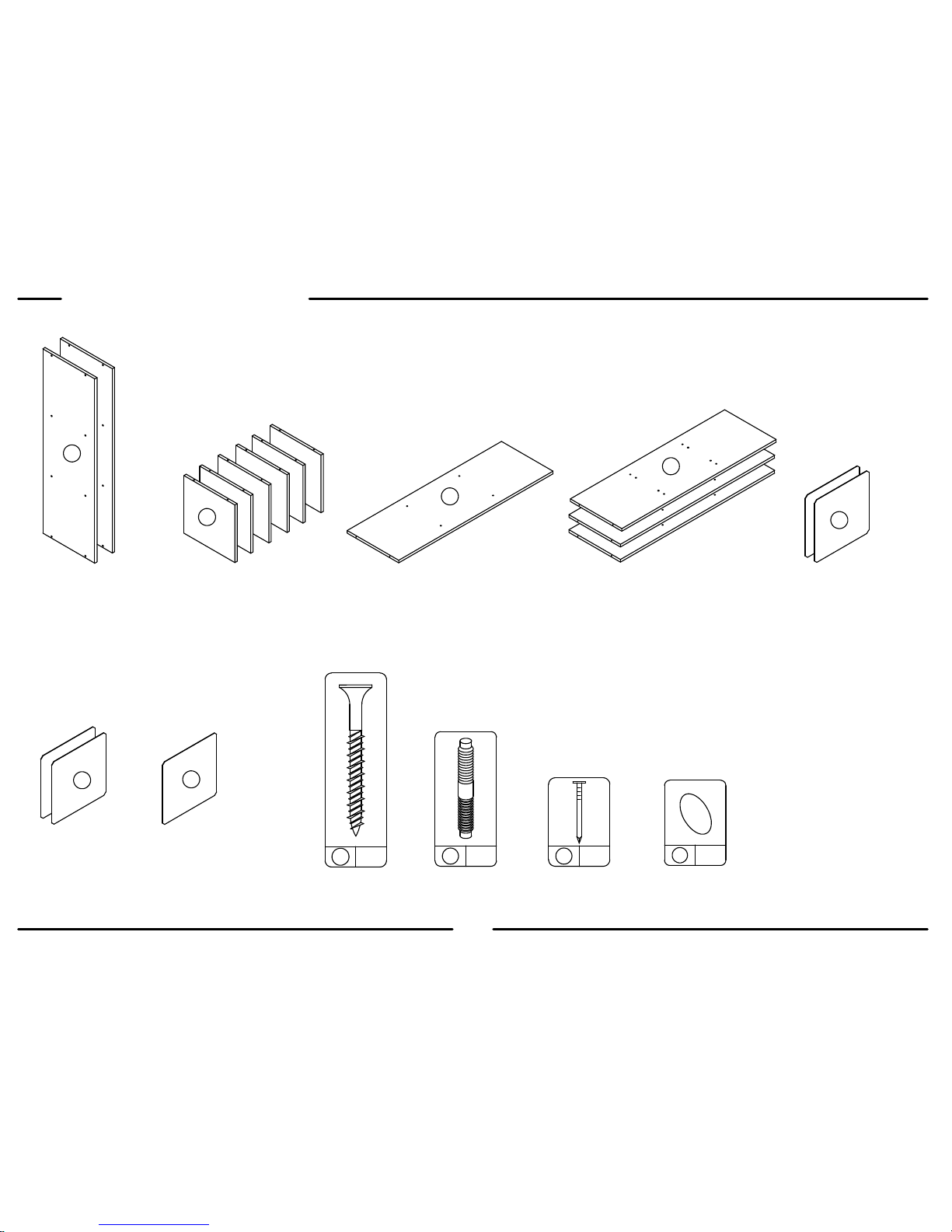

PARTS - PIEZAS - PIECES
top
parte superior
panneau supérieur
37642015030
2 back panels
2 paneles traseros
2 panneaux arrière
K764231700
(red)
A
B
C
D
3 shelves
3 estantes
3 étagères
37642015040
2 side panels
2 paneles para los lados
2 panneaux latéraux
37641015010
6 dividers
6 dividores
6 cloisons
37641015020
E
tète plate 1 3/4"
cabeza plano 1 3/4"
1 3/4" flat head
x
#A13410
128
x
212
#A21520
compression dowel
clavija de compresion
goujon de compression
x360
#A21110
nail
clavo
clou
x420
#A24000
screw head cover
tapa de la tornillo
cache-vis
FG
1 back panel
1 paneled trasero
1 panneau arrière
K764232400
(yellow)
2 back panels
2 paneles traseros
2 panneaux arrière
K764201900
(light blue)
1
B347642500PCOM0
4 /8
?? www.ameriwood.com ??
x
212
Finished Edge
Borde Acabado
Bord Fini
1
x
4
2
Approx.
5/16" 2
x6
1
B
C
D
Surface with 8 holes.
Superficie con 8 agujeros
Surface avec 8 trous.
B
2
2
B
Larger holes in top edge.
Grandes agujeros en el borde superior.
Plus grands trous dans la partie supérieure.
3
B347642500PCOM0
5 /8
?? www.ameriwood.com ??
Finished Edge
Borde Acabado
Bord Fini
Surface with 8 holes.
Superficie con 8 agujeros
Surface avec 8 trous.
1
x
41
x
4
11
4
B
D
D
Surface with 4 holes.
Superficie con 4 agujeros
Surface avec 4 trous.
D
D
B
Finished Edge
Borde Acabado
Bord Fini
B
B
5
B347642500PCOM0
6 /8
?? www.ameriwood.com ??
Finished Edge
Borde Acabado
Bord Fini
Finished Edge
Borde Acabado
Bord Fini
6
1
1
1
x
16
A
A
C
D
DD
raw surface
superficie cruda
surface crue
product collapse, and/or serious injury.
Por favor asegúrese que las Parte de atrás se atan
firmemente. Todos los clavos deben manejarse en las
partes recto y deben apretarse firmemente. El fracaso para
hacer para que podría causar inestabilidad, derrumbamiento
del producto, y/o la lesión seria.
S’il-vous-plaît assurez-vous que les PANNEAUX
ARRIÈRES sont attachés solidement. Tous les clous
doivent être enfoncés perpendiculairement et solidement
dans les parties. Sinon le meuble peut devenir instable,
s’effondrer subitement et/ou causer des blessures graves.
tightened firmly. Failure to do so could cause instability,
All nails must be driven into the parts straight and
Please make sure that the Backs are attached securely.
ADVERTENCIA
AVERTISSEMENT
WARNING
3x60
x
4
20
3
4
4
4
Carefully turn unit over on its finished edges.
Position back panels in 5 locations as shown
and nail (3) straight down as shown. Press
screw head covers (4) onto the exposed
screw heads.
AD
Cuidadosamente encienda la unidad sus bordes terminados. Coloque los paneles traseros en 5 posiciones como se muestra
y uñas (3) derecho hacia abajo como se muestra. Cabeza del tornillo prensa cubre (4) sobre las cabezas de los tornillos
expuestos.
Retournez soigneusement unité sur ses bords finis. Positionner les panneaux arrière dans 5 emplacements tel qu'illustré et
clouer droites (3) comme indiqué. Tête de vis de presse couvre (4) sur les têtes de vis apparentes.
red
rojo
rouge
red
rojo
rouge
blue
azul
bleu
blue
azul
bleu
yellow
amarillo
jaune
B347642500PCOM0
7 /8
?? www.ameriwood.com ??

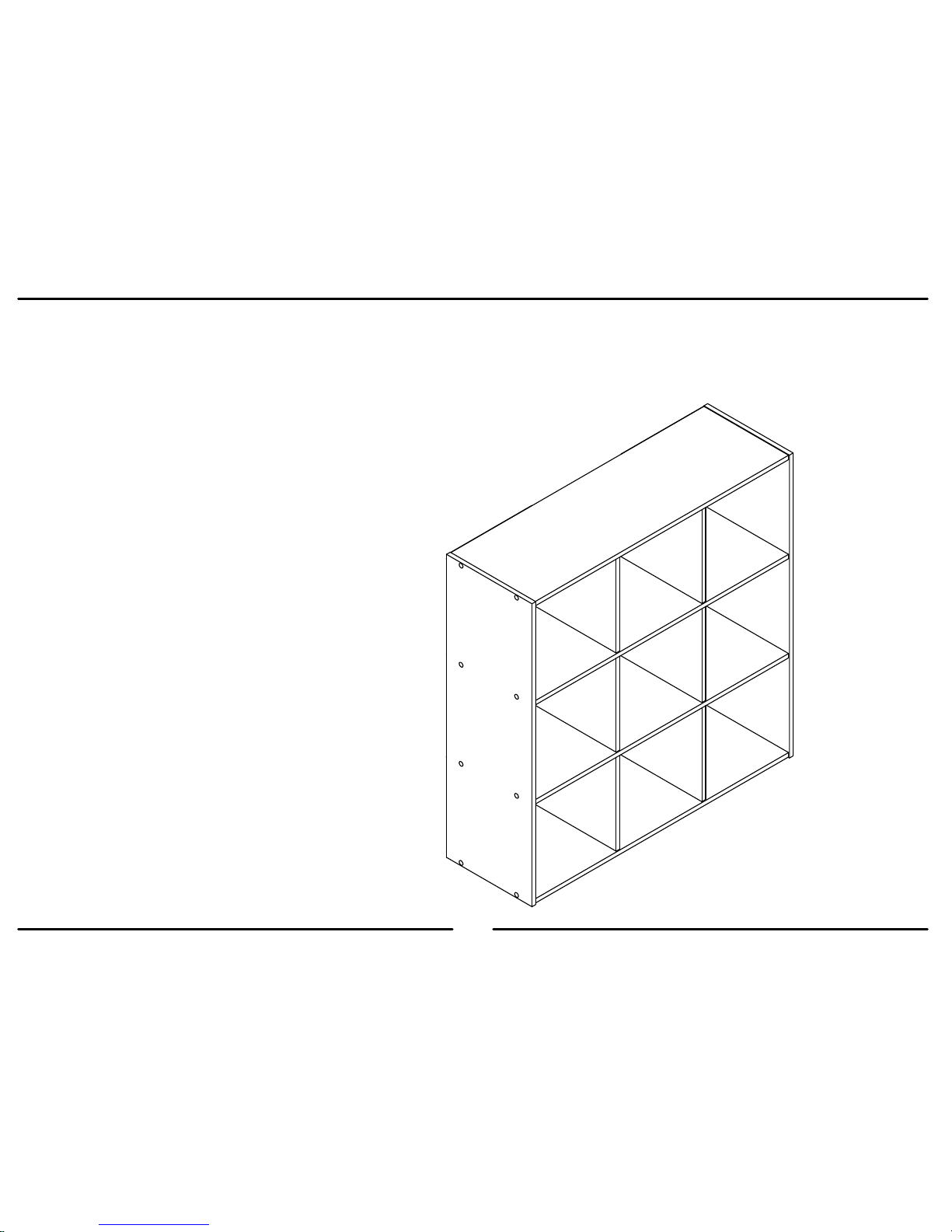

MAXIMUM LOADS – CARGA MAXIMA - CHARGES MAXIMALES
This unit has been designed to support the maximum loads shown.
Exceeding these load limits could cause sagging, instability, product
collapse, and/or serious injury.
Esta unidad ha sido diseñada para soportar la carga máxima anotada.
El exceder estos límites puede causar inestabilidad, colapsarse y/o
causar serias lesiones.
Ce meuble a été conçu pour supporter les charges maximales indiquées.
En excédant ces limites de charge, le meuble pourrait devenir instable,
s’effondrer, et/ou causer des blessures graves.
25 lbs.
11.3 kg.
25 lbs.
11.3 kg.
25 lbs.
11.3 kg.
15 lbs.
6.8 kg.
15 lbs.
6.8 kg.
15 lbs.
6.8 kg.
15 lbs.
6.8 kg.
15 lbs.
6.8 kg.
25 lbs.
11.3 kg.
15 lbs.
6.8 kg.
B347642500PCOM0
8 /8
?? www.ameriwood.com ??
Certificate of Conformity
1. This certificate applies to the Ameriwood Industries Inc. product identified by this instruction manual.
2. This certificate applies to compliance of this product with the CPSC Ban on Lead-Containing Paint (16 CFR 1303).
3. This product is distributed by: Ameriwood Industries Inc.
410 East First Street South
Wright City, MO 63390
636-745-3351
4. Site of Manufacture:
□Dowagiac MI
5. See front page of instruction manual for date of manufacture.
