Ameriwood 5065322PCOM Manuel utilisateur

WARNING ADVERTENCIA AVERTISSEMENT

Unit can tip over causing severe injury

or death.

Anchor unit to stud or wall.

DO NOT allow children to climb on unit.

Put heavy items on lower shelves or drawers.

Read and follow all assembly instructions.

Este mueble puede caerse por encima

causando daño serio o la muerte

Anolar el mueble a un espárrago muro.

NO dejar que los niños suben por encima del mueble.

Poner los articulos mas pesados en los tableros o cajones inferiores.

Leer y sequir todos de los instucciones para el montaje.

L'unité peut basculer et causer des

blessures graves ou la mort.

Fixez l'unité au mur ou à un montant.

Ne laissez PAS les enfants grimper sur le meuble

Déposez les pièces lourdes sur les tablettes ou tiroirs

du bas.

Lire et suivre toutes les instructions d'assemblage.

STOP

ALTO

ARRÊT

DO NOT RETURN PRODUCT TO THE STORE

NO REGRESAS ESTA PRODUCTO A LA TIENDA

NE RETOURNEZ PAS LE PRODUIT AU MAGASIN

Individual stores do not stock parts.

Las tiendas no tiene partes.

Les magasins individuels ne gardent pas de pièces.

If a part is missing or damaged, please visit our website or call our toll-free customer

service line. We will gladly ship your replacement parts FREE of charge.

Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o

llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos

sus repuestos sin cargo adicional, serán totalmente gratis.

Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez

sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de

rechange GRATUITEMENT.

Need Parts or

Assistance? Nesacitas partes o

Asistancia? Besoin de Pièces ou

d'assistance?

WWW.AMERIWOOD.COM/PARTS

or call toll free:

o llame a nuestra línea gratis:

ou appelez sans frais: 1-800-489-3351

For prompt, reliable service; please have your assembly manual ready.

Para servicio mas rapido y reliable por favor tenga esta manual listo.

Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en

main.

-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-

B345065322PCOM1

5065322PCOM

Please Recycle

Recicle Por Favor

Réutilisez SVP

A Dorel Company

MERIWOOD

INDUSTRIES

B345065322PCOM1

3 /24

?? www.ameriwood.com ??

PARTS - PIEZAS - PIECES

left panel

panel izquierdo

panneau gauche

35065322010

right panel

panel derecho

panneau droit

35065322020

2 partitions

2 particiones

2 partitions

35065322060

middle drawer front

frente del cajón central

façade de tiroir moyen

35065322110

3 drawer bottoms

3 cajones inferiores

3 fonds de tiroir

35065302150

back panel

panel trasero

panneau arriere

35065322120

ABCDE

HIJ

shelf

estante

étagère

35065322050

top

cime

dessus

35065322030

bottom

fondo

fond

35065322040

2 top trim

moldura superior 2

moulure supérieure 2

35065322070

2 leg a

2 pata de la a

2 jambe a

35065322080

2 leg b

2 pata de la b

2 jambe b

35065322090

2 drawer fronts

2 frentes de cajón

2 façades de tiroir

35065322100

3 left drawer sides

ladoizquierdodelcajon

côté gauche du tiroir

39383302160

3 right drawer sides

ladoderechodelcajon

côté droit du tiroir

39383302170

3 drawer backs

3 cajón espalda

3 dos de tiroir

35065302140

B345065322PCOM1

4 /24

?? www.ameriwood.com ??

PARTS - PIEZAS - PIECES

#A53600

angle bracket

support de l'angle

anaquel del ángulo

912

#A11600

1-1/4" flat head

cabeza plano 1-1/4"

tête plate 1-1/4"

tète plate 1 3/4"

cabeza plano 1 3/4"

1 3/4" flat head

#A13410

x30

#A11080

7/16" cabeza plano

7/16" flat head

7/16" tête plate

310

#A22920

connector

comectador

raccord

#A17500

machine screw

tornillo

vis

right cabinet memberleft cabinet member left drawer runner right drawer runner

corredera de mueble derechacorredera de mueble izquierda deslizador izquierdo de cajón deslizador derecha de cajón

141414

14 3

#A56030

cdb

glissière gauche du cabinet glissière droite du cabinet coulisse gauche du tiroir coulisse droite du tiroir

12 6

#A54210

drawer bracket

soporte de caón

support de tiroir

#A12120

7/16" pan head

cabeza redondo 7/16"

tête ronde

7/16"

11 12

#A21660

wood dowel

pasador de acero

goujon de acier

410

#A22910

connector bolt

perno del conectador

boulon de reccordement

13 3

#A50240

knob

perilla

bouton

#A22570

cam lock

cerradura de leva

serrure de came

120

cam bolt

#A22510

perno de leva

boulon de came

220

B345065322PCOM1

5 /24

?? www.ameriwood.com ??

3½ turn to fully

lock.

½ se vuelven a

totalmente

cerradura.

½ tour pour

verrouiller

complètement.

Tighten to fully seat. Do not over

tighten.

Apriétese a totalmente asiento. No

haga encima de apriétese.

Serrez pour mettre le siège bien en

place. Ne pas trop serrer.

Proper orientation of cam.

La orientación apropiada de leva.

Bonne orientation de la came.

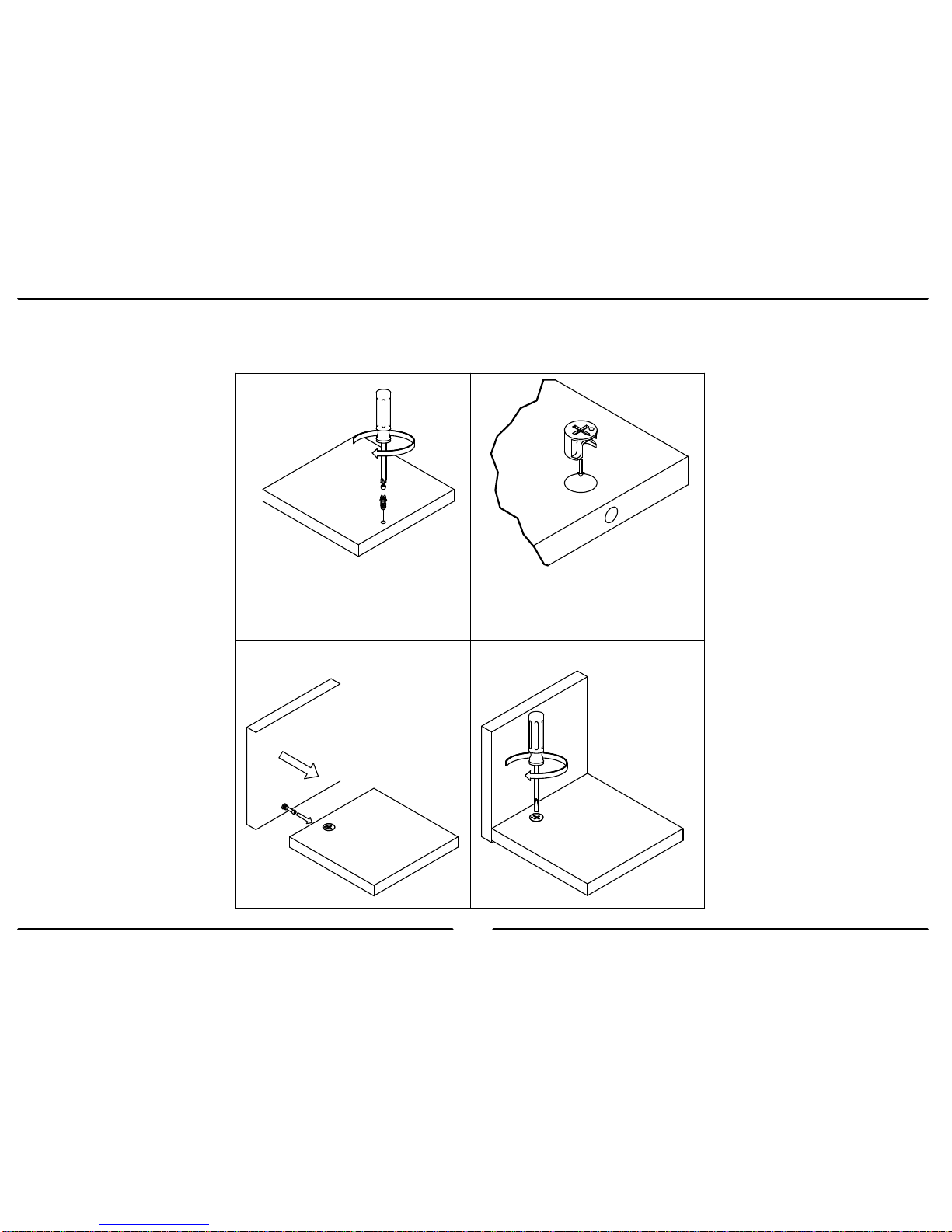

This illustration shows how the CAM fastening system works.

Esta ilustración muestra el sistema de fijación de leva y como funciona.

Cette illustration montre le système de fixation CAME et son fonctionnement.

Lock

Apretar

Serrer

Titus

B345065322PCOM1

6 /24

?? www.ameriwood.com ??

10 x 3

11 4

14 a

11 2

Be sure the connector is positioned as shown before

pushing into holes. You may need to tap with a hammer

to insert.

Asegúrese de que el conector está posicionado como

mostrado antes de presionar en los agujeros. Puede que

necesites golpear con un martillo para insertar.

Assurez-vous que le connecteur est placé comme

indiqué avant de pousser dans les trous. Vous devrez

peut-être taper avec un marteau à insérer.

A14a

14a

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

Titus

B345065322PCOM1

7 /24

?? www.ameriwood.com ??

10 x 3

11 4

Be sure the connector is positioned as shown before

pushing into holes. You may need to tap with a hammer

to insert.

Asegúrese de que el conector está posicionado como

mostrado antes de presionar en los agujeros. Puede que

necesites golpear con un martillo para insertar.

Assurez-vous que le connecteur est placé comme

indiqué avant de pousser dans les trous. Vous devrez

peut-être taper avec un marteau à insérer.

14b

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

Titus

B345065322PCOM1

8 /24

?? www.ameriwood.com ??

56x

B345065322PCOM1

9 /24

?? www.ameriwood.com ??

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

Titus

B345065322PCOM1

10 /24

?? www.ameriwood.com ??

Finished Edge

Borde Acabado

Bord Fini

14 a

10 x 12

14b

14a

X 2

14a

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

Titus
