Alphacool Eisblock XPX PRO Manuel utilisateur

Eisblock XPX PRO

Eisblock XPX Pro Alphacool International GmbH

Lisez les instructions de sécurité avant de

commencer l‘installation.

DE Lesen Sie die Sicherheitshinweise, bevor Sie mit der

Installation beginnen.

EN Read the safety instructions before starting the

installation.

NOTE: HINWEIS: INDICE:

EN DE FR

All Alphacool Eisblock XPX

PRO CPU coolers are

mounted identically on the

CPU socket.

In the event of deviations, this

is explicitly stated in these

Manuals.

Alle Alphacool Eisblock XPX

PRO CPU Kühler werden

identisch auf dem CPU-

Sockel montiert.

Bei Abweichungen wird in

dieser Anleitung explizit

darauf hingewiesen.

Tous les refroidisseurs de

CPU Alphacool Eisblock XPX

PRO sont montés de manière

identique sur le socle du CPU.

En cas de divergences, cela

est explicitement indiqué

dans ces instructions.

Eisblock XPX Pro Alphacool International GmbH

Accessories Zubehör Accessoires 4

Accessories Zubehör Accessoires 5

12936 Alphacool Eisblock XPX Pro 1U (12936) 5

12950 Alphacool Eisblock XPX Aurora Pro - Acryl Black (12950) 5

12951 Alphacool Eisblock XPX Aurora Pro - Acryl Chrome (12951) 5

12981 Alphacool Eisblock XPX Pro Aurora Light - Acryl (12981) 5

Masurement Maße Mesure 6

Alphacool Eisblock XPX Pro Aurora Light - Acryl 6

Alphacool Eisblock XPX Aurora Pro - Acryl Black 6

Alphacool Eisblock XPX Aurora Pro - Acryl Chrome 6

Alphacool Eisblock XPX Pro 1U 7

Preparation Vorbereitung Préparation 9

Only XPX Pro 1U Nur XPX Pro 1U XPX Pro 1U seulement 9

Preparation Vorbereitung Préparation 10

LGA 2066 Mounting LGA 2066 Montage LGA 2066 Montage 11

LGA 1700 Mounting LGA 1700 Montage LGA 1700 Montage 12

LGA 115x Mounting LGA 115x Montage LGA 115x Montage 13

LGA 1200 Mounting LGA 1200 Montage LGA 1200 Montage 13

LGA 3647 Mounting LGA 3647 Montage LGA 3647 Montage 14

TR4 / sTRX4 / TR4 / sTRX4 / TR4 / sTRX4 / 15

sWRX8 / SP3 Mounting sWRX8 / SP3 Montage sWRX8 / SP3 Montage 15

AM4 Mounting AM4 Montage AM4 Montage 16

LGA 4189 Mounting LGA 4189 Montage LGA 4189 Montage 17

Only XPX Pro 1U Nur XPX Pro 1U XPX Pro 1U seulement 17

Digital RGB connection Digital RGB Anschluss Connexion RGB Digital 18

Table of contents

Inhaltsverzeichnis

Table des matières

EN DE FR

LGA 2066, LGA 115x, LGA

1200, LGA 1700

Bracket /Halterung / Support

AM4

Bracket / Halterung / Support

3647 Square

Bracket / Halterung / Support

3647 Narrow

Bracket / Halterung / Support

TR4

Bracket / Halterung / Support

LGA 2066

Bolts / Bolzen / Boulons

LGA 115x, LGA 1200,

LGA 1700

Screws / Schrauben / Vis

AM4

Screws / Schrauben / Vis

TR4

Bolts / Bolzen / Boulons

Hexagon Socket Nuts /

Innensechs-kantmutter /

Hexagone interne ècrous

Knurled Nuts /

Rändelmuttern /

Ècrous moletès

Backplate / Backplate /

Plaque arrière

Eisblock XPX Pro Alphacool International GmbH

Accessories Zubehör Accessoires

A B C

D E F

G H I

J K L

Eisblock XPX Pro Alphacool International GmbH

1x Digital-RGB adapter

EN DE FR

Accessories Zubehör Accessoires

ONLY WITH: NUR BEI: UNIQUEMENT AVEC:

12936 Alphacool Eisblock XPX Pro 1U

12950 Alphacool Eisblock XPX Aurora Pro - Acryl Black

12951 Alphacool Eisblock XPX Aurora Pro - Acryl Chrome

12981 Alphacool Eisblock XPX Pro Aurora Light - Acryl

Springs / Federn / Ressorts 4x

2mm Washers /

Unterlescheiben /

Rondelles

0,5mm Washers /

Unterlegscheiben /

Rondelles

M4 Nuts / Muttern / Ècrous 1x

Thermal paste /

Wärmeleitpaste /

Pâte thermique

LGA 4189

Bracket / Halterung / Support

Hexagon socket nuts /

Innensechskantmuttern /

Hexagone interne ècrous

6,5mm Stand-off /

Abstandshalter / L'entretoise

Screw plugs /

Schraubverschlüsse /

Bouchons à vis

Tool / Werkzeug / Outils

M N O

P Q

R S T

U V

Eisblock XPX Pro Alphacool International GmbH

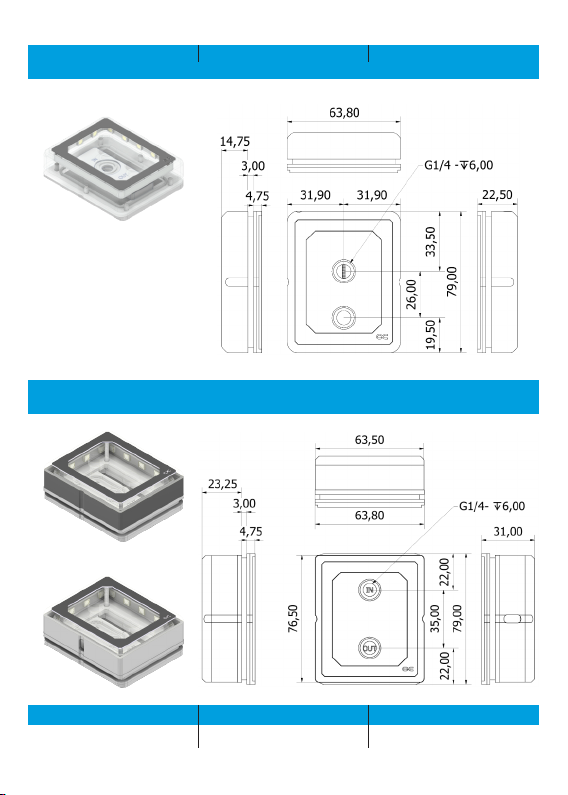

Masurement Maße Mesure

Alphacool Eisblock XPX Pro Aurora Light - Acryl

Alphacool Eisblock XPX Aurora Pro - Acryl Black

Alphacool Eisblock XPX Aurora Pro - Acryl Chrome

EN DE FR

Size in mm Maße in mm Mesure en mm

Eisblock XPX Pro Alphacool International GmbH

EN DE FR

Size in mm Maße in mm Mesure en mm

Alphacool Eisblock XPX Pro 1U

Eisblock XPX Pro Alphacool International GmbH

LGA 115x / 1200 / 1700 / 2011-3 / 2066 LGA 3647 Narrow

LGA 3647 Square

TR4 / sTRX4 / sWRX8 / SP3 LGA 4189

EN DE FR

Size in mm Maße in mm Mesure en mm

AM4

Eisblock XPX Pro Alphacool International GmbH

Preparation Vorbereitung Préparation

Only XPX Pro 1U Nur XPX Pro 1U XPX Pro 1U seulement

EN DE FR

Select the suitable

connection options. All

connections with a max.

diameter of 18mm are

compatible.

Wählen Sie die passenden

Anschlussmöglichkeiten

aus. Kompatibel sind alle

Anschlüsse mit einem max.

Durchmesser von 18mm.

Sélectionnez les options de

connexion appropriées. Tous

les raccords d'un diamètre

maximal de 18 mm sont

compatibles.

EN DE FR

You can use each inlet and

outlet, all IN and OUT can be

combined with each other.

Screw in the screw caps with

the enclosed tool.

Sie können jeden Einlass

und Auslass nutzen, alle IN

und OUT sind unter-

einander kombinierbar.

Drehen Sie die

Schraubverschlüsse mit

dem beiliegenden

Werkzeug ein.

Vous pouvez utiliser chaque

entrée et sortie, toutes les

entrées et sorties peuvent

être combinées entre elles.

Vissez les bouchons à l'aide

de l'outil fourni.

Eisblock XPX Pro Alphacool International GmbH

EN DE FR

Remove the protective lm on

the cooler plate. Entfernen Sie die

Schutzfolie auf dem

Kühlerboden.

Retirez le lm de protection

sur le fond du refroidisseur.

EN DE FR

After you have dismantled

your old cooler clean the

hardware rst:

1. Remove residues of the

thermal paste from the CPU.

2. Use a cloth or cotton swab

to help. With isopropanol

alcohol, you can also remove

dried heat-conducting paste.

3. Apply a pea-sized blob of

thermal paste to the CPU.

4. Spread the paste with the

aid of a plastic strip or similar

to form an even, thin layer

(<0,5mm layer thickness).

Nachdem Sie Ihren alten

Kühler demontiert haben,

reinigen Sie zunächst die

Hardware:

1. Entfernen Sie Reste der

Wärmeleitpaste von der

CPU.

2. Verwenden Sie ein Tuch

oder Wattestäbchen als

Hilfe. Mit

Isopropanolalkohol können

Sie auch getrocknete

Wärmeleitpaste entfernen.

3. Tragen Sie einen

erbsengroßen Klecks

Wärmeleitpaste auf die

CPU auf.

4. Verteilen Sie die Paste

mit Hilfe eines

Plastikstreifens oder etwas

ähnlichem zu einer

gleichmäßigen, dünnen

Schicht (< 0,5 mm Schicht-

dicke).

Après avoir démonté votre

ancien refroidisseur,

commencez par nettoyer le

matériel:

1. Retirez les restes de pâte

thermique de l'unité centrale.

2. Utilisez un chiffon ou un

coton-tige pour vous aider.

Vous pouvez également

enlever la pâte thermique

séchée avec de l'alcool

isopropylique.

3. Appliquez une goutte de

pâte thermique de la taille

d'un petit pois sur le CPU.

4. étalez la pâte en une

couche ne et régulière

(< 0,5 mm d'épaisseur de

couche) à l'aide d'une bande

de plastique ou autre.

Preparation Vorbereitung Préparation

Table des matières
