BIOS1 24V

CENTRALINA PER CANCELLI

SCORREVOLI 24V

2/20 6-1622400 rev. 5 04/06/2019

 





>4’’ >2’’







>2’’



>8’’

rilasciare per un istante

release for a while

relâchez pendant un moment

suelte por un rato

bir an için serbest bırakmak

ITA

ITA ENG FRA ESP

ATTENZIONE! Prima di installare il prodotto è obbligatorio leggere il documento relativo alle AVVERTENZE DI

SICUREZZA GENERALI a corredo del prodotto. Documento 6-1620001. Il foglio integrativo è scaricabile anche dal sito

www.allmatic.com.

1 - AVVERTENZE GENERALI

2 - SELEZIONE MOTORIZZAZIONE IN USO

ATTENZIONE! Prima di eseguire gli apprendimenti delle corse, la memorizzazione dei trasmettitori e prima di eseguire

qualsiasi altra impostazione, è necessario scegliere la motorizzazione in uso, questo permette di ottimizzare il funzionamento

di BIOS1 24. ACCEDERE AL MENU AVANZATO VOCE de.f. , selezionare il valore corrispondente alla motorizzazione da

controllare ed eseguire un reset completando il conto alla rovescia sul display. Fare riferimento alla tabella pagina 20.

Di seguito la procedura (nell’esempio viene selezionato il motore KALOS XL (1):

ATTENZIONE! La procedura esegue un ripristino dei valori di fabbrica causando la perdita di eventuali personalizzazioni. Non

agisce sull’ampiezza delle corse programmate e sui trasmettitori memorizzati.

0ALTRE MOTORIZZAZIONI (ESEGUIRE LE PERSONALIZZAZIONI NECESSARIE)

1KALOS XL / MOVEO

2KALOS 70

3KALOS 110

4SIM

5KALOS XL FAST / MOVEO FAST

3/206-1622400 rev. 5 04/06/2019

RELAY 1

RELAY 2

RELAY 5

RELAY 3

RELAY 4

FUSE 3

FUSE 1

FUSE 2

DISPLAY

EDGE STOPPH1PH2 OPEN CLOSE PED SS COM LS1 LS2OGL +24VDC GND +24VDC

TX PHOTO

1-2: FLASH

MOTOR

BATTERY CHARGER

POWER

ON UP DOWN

1234567

RADIO

26 J5

RAD1

ON DIP-SWITCH

EDGE

PH2

PH1

STOP

9 10 11 12 13 14 15 16 17 18 19 20

6 7 8 9

21 2022

2324

FIG. 1

ITA

ITA ENG FRA ESP

3 - DESCRIZIONE PRODOTTO

La centrale di comando BIOS1 24V è indicata per le installazioni a 1 motore 24Vdc e un assorbimento massimo di 10A. Il suo funzionamento è facile e

intuitivo grazie all’interfaccia display e ai 4 tasti. Il quadro di comando permette una regolazione precisa di tutti i parametri. La centrale può memorizzare

fino a 1000 trasmettitori (memoria esterna) con la funzione passo passo, apertura parziale, apri e chiudi. È dotata di ingressi per fotocellula di apertura

e di chiusura, costa di sicurezza (meccanica o resistiva), finecorsa di chiusura/apertura e pulsanti per il passo passo, l’apertura parziale, apri, chiudi

e lo stop. Le uscite comprendono un lampeggiante a 24 Vac, luce di cortesia/spia automazione aperta a 24 Vac ed alimentazione accessori 24 Vdc.

È previsto l’uso di batterie tampone ove si rendesse necessario assicurare il servizio temporaneo in mancanza di energia elettrica.

1. Fuse 1: fusibile T 10A per protezione motore.

2. Collegamento alimentazione motore.

3. Collegamento trasformatore di alimentazione.

4. Fuse 3: fusibile T 2,5A per protezione uscite 24Vac.

5. Collegamento lampeggiante.

6. Collegamento luce di cortesia / spia automazione aperta.

7. Collegamento alimentazione fotocellule ed accessori 24Vdc.

8. Dip-switch sicurezze.

9. Collegamento comandi e sicurezze.

10. Led di segnalazione dello stato degli ingressi.

11. Connettore per scheda opzionale R1.

12. Led segnale radio.

13. Connettore per memoria esterna.

14. Connettore per modulo Bluetooth.

15. Connettore per modulo radio.

16. Pulsante DOWN -.

17. Pulsante MENU.

18. Pulsante UP +.

19. Pulsante Passo-Passo (SS).

20. Collegamento antenna.

21. Display.

22. Led alimentazione.

23. Fuse 2: fusibile F 200mA per protezione 24Vdc.

24. Collegamento a scheda carica batterie.

3.1 - PRINCIPALI COMPONENTI / COLLEGAMENTI

4/20 6-1622400 rev. 5 04/06/2019

FIG. 2

ITA

ITA ENG FRA ESP

3.2 - MODELLI E CARATTERISTICHE TECNICHE

CODICE DESCRIZIONE

12006685 Centrale BIOS1 24V per un motore

60550058 Trasformatore 230 / 23 Vac 150VA

12006730 Modulo Bluetooth

12000760 Scheda R1

12000780 Scheda carica batterie 24CBA

Alimentazione trasformatore 230Vac 50-60Hz

Fusibile protezione linea trasformatore T 1A

Alimentazione BIOS1 24V 24Vac 50-60Hz

Potenza massima uscita motore 240W

Uscita lampeggiante 24Vac 25W

Uscita luce di cortesia / spia automazione aperta 24Vac 25W

Uscita alimentazione accessori 24Vdc 24Vdc 5W

Ricevitore radio 433MHz Rolling Code

Trasmettitori memorizzabili 1000

Temperatura di funzionamento -10°C +55°C

3.3 - ELENCO CAVI CONSIGLIATI

I cavi per il collegamento dei vari dispositivi in un impianto tipico sono elencati nella tabella qui sotto.

Devono essere adatti al tipo di installazione, ad esempio si consiglia un cavo tipo H03VV-F per posa in ambienti interni oppure H07RN-F se posato

all’esterno.

Collegamento Cavo Lunghezza massima

Linea elettrica di alimentazione 3 x 1,5 mm220 m *

Motore 2 x 1,5 mm220 m *

Lampeggiante 2 x 0,5 mm220 m

Luce di cortesia / spia automazione aperta 2 x 0,5 mm220 m

Fotocellule - trasmettitore 2 x 0,5 mm220 m

Fotocellule - ricevitore 4 x 0,5 mm220 m

Costa di sicurezza 2 x 0,5 mm220 m

Selettore a chiave 4 x 0,5 mm220 m

* Se il cavo supera i 20 m occorre utilizzare un cavo con sezione maggiore ed è necessario installare una messa a terra di sicurezza in prossimità

dell’automazione.

- Il cancello deve muoversi senza attriti.

N.B. È obbligatorio uniformare le caratteristiche del cancello alle norme e

leggi vigenti. La porta può essere automatizzata solo se in buono stato e

se rispondente alla norma EN 12604.

- L’anta non deve presentare porte pedonali. In caso contrario occorrerà

prendere opportune precauzioni in accordo al punto 5.4.1 della

EN12453 (ad esempio impedire il movimento del motore quando il

portoncino è aperto, grazie ad un microinterruttore opportunamente

collegato in centralina).

- Non bisogna generare punti di intrappolamento (ad esempio tra anta

aperta del cancello e cancellata).

- Oltre ai finecorsa presenti nell’unità, è necessario che a ciascuna delle

due posizioni estreme della corsa sia presente un fermo meccanico fisso

che arresti il cancello nel caso di malfunzionamento dei finecorsa. A tal

fine il fermo meccanico deve essere dimensionato per sopportare la

spinta statica del motore più l’energia cinetica del cancello (A) (Fig. 2).

- Le colonne del cancello devono avere superiormente delle guide

antideragliamento (Fig. 3) per evitare involontari sganciamenti.

3.4 - CONTROLLI PRELIMINARI

5/206-1622400 rev. 5 04/06/2019

RELAY 1

RELAY 2

RELAY 5

RELAY 3

RELAY 4

FUSE 3

FUSE 1

FUSE 2

DISPLAY

EDGE STOPPH1PH2 OPEN CLOSE PED SS COM LS1 LS2OGL +24VDC GND +24VDC

TX PHOTO

1-2: FLASH

MOTOR

BATTERY CHARGER

POWER

ON UP DOWN

1234567

RADIO

26 J5

RAD1

DIP-SWITCH

EDGE

PH2

PH1

STOP

9 10 11 12 13 14 15 16 17 18 19 20

RELAY 1

RELAY 2

RELAY 5

RELAY 3

RELAY 4

FUSE 3

FUSE 1

FUSE 2

DISPLAY

EDGE STOPPH1PH2 OPEN CLOSE PED SS COM LS1 LS2OGL +24VDC GND +24VDC

TX PHOTO

1-2: FLASH

MOTOR

BATTERY CHARGER

POWER

ON UP DOWN

1234567

RADIO

26 J5

RAD1

TRANSFORMER

230V / 23V 50Hz

N PE F

230V 50Hz

COURTESY LIGHT

24Vac 25W

FLASHING LIGHT

B.RO LIGHT FIX

24Vac 25W

EDGE

PHOTOCELL 2

PHOTOCELL 1

STOP

OPEN

PARTIAL OPENING

STEP BY STEP

COMMON

LIMIT SWITCH 1

LIMIT SWITCH 2

ANTENNA

SHIELD

MOTOR

+24Vdc

GND

+24Vdc

TX PHOTOCELL

BATTERY CHARGER

(24CBA CARD)

+ -

ON DIP-SWITCH

EDGE

PH2

PH1

STOP

9 10 11 12 13 14 15 16 17 18 19 20

GROUND

CONNECTION

FIG. 4

FIG. 3

ITA

ITA ENG FRA ESP

DIP-SWITCH SICUREZZE: Settato su ON disabilita gli ingressi EDGE, PH2, PH1 e STOP.

Elimina la necessità di ponticellare gli ingressi su morsettiera.

ATTENZIONE - con DIP SWITCH in ON le sicurezze collegate sono escluse.

N.B. Eliminare i fermi meccanici del tipo descritto in Fig. 3.

Non devono essere presenti fermi meccanici al di sopra del cancello perché

non sono sufficientemente sicuri.

Componenti da installare secondo la norma EN12453

TIPO DI COMANDO

USO DELLA CHIUSURA

Persone esperte

(fuori da area

pubblica*)

Persone esperte

(area pubblica) Uso illimitato

a uomo presente A B non possibile

a impulsi in vista

(es. sensore) C o E C o E C e D, o E

a impulsi non in vista

(es. telecomando)

C o E C e D, o E C e D, o E

automatico C e D, o E C e D, o E C e D, o E

* esempio tipico sono le chiusure che non accedono a pubblica via

A: Pulsante di comando a uomo presente (cioè ad azione mantenuta).

B: Selettore a chiave a uomo presente.

C: Regolazione della forza del motore.

D: Coste e/o altri dispositivi di limitazione delle forze entro i limiti della norma EN12453

- Appendice A.

E: Fotocellule.

4 - COLLEGAMENTI ELETTRICI

ATTENZIONE - prima di effettuare i collegamenti verificare che la centrale non sia alimentata.

6/20 6-1622400 rev. 5 04/06/2019

ITA

ITA ENG FRA ESP

4.1 - ELENCO MORSETTI E CONNETTORI

Numero Nome Descrizione

1 - 2 FLASH Uscita lampeggiante a 24Vac. Utilizzare un lampeggiante senza autolampeggio 24Vac 25W

max.

3 - 4 OGL Uscita luce di cortesia / spia automazione aperta a 24Vac. Utilizzare una luce 24Vac 25W

max. Il funzionamento della luce e la durata di attivazioni sono gestiti rispettivamente dai menu

avanzati FC.Y. e tc.y.

5 +24VDC Alimentazione accessori +24Vdc. Utilizzare per il ricevitore delle fotocellule.

6 GND Alimentazione accessori 0Vdc.

ATTENZIONE La centrale fornisce fino a un massimo di 200mA (5W) per gli accessori a 24Vdc.

7+24VDC TX PHOTO Alimentazione accessori +24Vdc. Utilizzare per il trasmettitore delle fotocellule. Questo

collegamento è necessario in caso di utilizzo del test fotocellule. È possibile abilitare il test

fotocellule dal menu avanzato tp.h.

8 PE Collegamento di terra.

9 - 10 EDGE Ingresso costa di sicurezza (contatto NC). Selezionare il tipo di costa utilizzata (meccanica o

resistiva) tramite il menu avanzato ED.M. e la modalità di intervento tramite il menu ie.d.

ATTENZIONE con DIP EDGE su ON l’ingresso è disabilitato.

11 - 18 PH2 - COM Ingresso fotocellule di apertura (contatto NC). La fotocellula interviene in qualsiasi momento

durante l’apertura dell’automazione e provoca l’immediato blocco del moto; liberato il fascio

delle fotocellule, l’automazione continuerà l’apertura. In caso di intervento in chiusura

(parametro Ph.2. = 0) l’automazione si ferma e al disinpegno riapre.

Nel menu avanzato Ph.2. è possibile selezionare il comportamento della fotocellula.

ATTENZIONE con DIP PH2 su ON l’ingresso è disabilitato.

12 - 18 PH1 - COM Ingresso fotocellule di chiusura (contatto NC). La fotocellula interviene in qualsiasi momento

durante la chiusura dell’automazione, provoca l’immediato blocco del moto e l’inversione del

movimento. Le fotocellule non intervengono durante l’apertura.

Nel menu avanzato sp.h. è possibile selezionare il comportamento della fotocellula con

automazione chiusa.

ATTENZIONE con DIP PH1 su ON l’ingresso è disabilitato.

13 - 18 STOP - COM Collegare il comando STOP (contatto NC). Questo ingresso è considerato una sicurezza;

l’apertura del contatto ferma immediatamente l’automazione e rimane bloccata fino al ripristino

delle condizioni del contatto in ingresso.

ATTENZIONE con DIP STOP su ON l’ingresso è disabilitato.

14 - 18 OPEN - COM Collegare il pulsante per il comando APRI (contatto NO).

15 - 18 CLOSE - COM Collegare il pulsante per il comando CHIUDI (contatto NO).

16 - 18 PED - COM Collegare il pulsante per il comando APERTURA PARZIALE (contatto NO).

17 - 18 SS - COM Collegare il pulsante per il comando PASSO PASSO (contatto NO).

18 COM Comune per ingressi sicurezze e comandi.

19 - 18 LS1 - COM Collegare il finecorsa 1 (contatto NC).

20 - 18 LS2 - COM Collegare il finecorsa 2 (contatto NC).

21 ANTENNA Collegare l’antenna.

22 SHIELD Collegare la calza dell’antenna.

23 - 24 MOTOR Collegare l’alimentazione del motore.

25 - 26 BATTERY CHARGER Collegare la scheda carica batterie.

Utilizzare il morsetto 25 per il polo POSITIVO.

Utilizzare il morsetto 26 per il polo NEGATIVO.

J3 Connettore per il modulo Bluetooth.

J4 Connettore per la memoria esterna.

J5 Connettore per scheda opzionale R1.

J7 Connettore per alimentazione scheda da trasformatore.

7/206-1622400 rev. 5 04/06/2019

UP DOWN

ITA

ITA ENG FRA ESP

5 - DISPLAY E STATI DELLA CENTRALE

Premendo il tasto “DOWN” si possono leggere sul display i seguenti parametri.

DISPLAY DESCRIZIONE

Visualizzazione stato (--, OP, CL, ...) Descrizione dello stato della centrale. Fare riferimento alla tabella STATI

DELLA CENTRALE per la descrizione dei singoli stati di funzionamento.

Manovre eseguite, esempio:

02.0. (unità) / 001 (migliaia), ovvero 1020 cicli.

Conteggio delle manovre: si alternano le migliaia (senza puntini) e le

unità (con puntini).

5.1 - STATI DELLA CENTRALE

DISPLAY DESCRIZIONE

-- Standby - automazione chiusa o accensione dopo spegnimento.

OP Automazione in apertura.

CL Automazione in chiusura.

SO Automazione fermata dall’utente durante l’apertura.

SC Automazione fermata dall’utente durante la chiusura.

HA Automazione ferma per evento esterno (fotocellule, stop).

oP Automazione aperta senza richiusura automatica.

PE Automazione aperta in posizione di apertura parziale senza richiusura automatica.

-tc Automazione aperta con richiusura automatica; negli ultimi 10 secondi il tratto viene sostituito dal conto alla rovescia.

-tp Automazione aperta in posizione di apertura parziale con richiusura automatica; negli ultimi 10 secondi il tratto viene sosti-

tuito dal conto alla rovescia.

5.2 - SEGNALAZIONI DURANTE IL FUNZIONAMENTO

DISPLAY DESCRIZIONE

RAD Viene visualizzato durante l’apprendimento dei trasmettitori.

don Viene visualizzato quando viene appreso un nuovo trasmettitore o alla fine di un reset.

Fnd Viene visualizzato quando viene appreso un tasto di un trasmettitore già appreso.

CLR Viene visualizzato quando viene cancellato un trasmettitore.

LOP Viene visualizzato durante l’apprendimento corse per indicare che la centrale è in fase di apertura.

LCL Viene visualizzato durante l’apprendimento corse per indicare che la centrale è in fase di chiusura.

L-- Viene visualizzato durante l’apprendimento in caso di intervento di una sicurezza.

sEE Viene visualizzato quando la centrale rimane in attesa di un segnale da un trasmettitore durante la visualizzazione della

posizione di memoria.

Not Viene visualizzato quando il trasmettitore non è presente in memoria durante la visualizzazione della posizione di memoria.

tout Viene visualizzato quando la centrale esce per inattività dalla visualizzazione della posizione di memoria.

SNd Viene visualizzato durante il primo accoppiamento con il dispositivo Bluetooth.

c -- Viene visualizzato quando la centrale è connessa al dispositivo Bluetooth.

l -- Viene visualizzato quando il dispositivo Bluetooth si disconnette dalla centrale.

power Viene visualizzato quando la tensione di alimentazione non è sufﬁciente.

8/20 6-1622400 rev. 5 04/06/2019

FIG. 5

RELAY 1

RELAY 2

RELAY 5

RELAY 3

RELAY 4

FUSE 3

FUSE 1

FUSE 2

DISPLAY

EDGE STOPPH1PH2 OPEN CLOSE PED SS COM LS1 LS2

OGL +24VDC GND +24VDC

TX PHOTO

1-2: FLASH

MOTOR

BATTERY CHARGER

POWER

ON UP DOWN

1234567

RADIO

26 J5

RAD1

ON DIP-SWITCH

EDGE

PH2

PH1

STOP

9 10 11 12 13 14 15 16 17 18 19 20

ITA

ITA ENG FRA ESP

5.3 - SEGNALAZIONI ANOMALIE

5.4 - LED DI SEGNALAZIONE

LED COLORE DESCRIZIONE

EDGE ROSSO Segnalazione di sicurezza, led normalmente acceso.

PH2 ROSSO Segnalazione di sicurezza, led normalmente acceso.

PH1 ROSSO Segnalazione di sicurezza, led normalmente acceso.

STOP ROSSO Segnalazione di sicurezza, led normalmente acceso.

OPEN VERDE Led normalmente spento. Viene acceso quando il pulsante è premuto.

CLOSE VERDE Led normalmente spento. Viene acceso quando il pulsante è premuto.

PED VERDE Led normalmente spento. Viene acceso quando il pulsante è premuto.

SS VERDE Led normalmente spento. Viene acceso quando il pulsante è premuto.

LS1 ROSSO Led acceso quando il finecorsa non è attivo.

LS2 ROSSO Led acceso quando il finecorsa non è attivo.

RADIO ROSSO Led acceso in presenza di una trasmissione radio o interferenze.

POWER ON VERDE Led normalmente acceso. Segnala la presenza di tensione in ingresso alla scheda.

DISPLAY DESCRIZIONE

eme Errore memoria: memoria esterna non montata o non riconosciuta.

eexErrore scrittura memoria: il valore x è un numero da 1 a 6. In caso di errore contattare l’assistenza tecnica.

eLs Errore finecorsa: finecorsa di apertura e chiusura occupati contemporaneamente.

efO Intervento sensore di impatto.

eeD Intervento costa di sicurezza.

eph Malfunzionamento fotocellule.

eth Intervento termico per la salvaguardia della centrale.

fuL Memoria esterna piena.

err Errore memoria durante le funzioni visualizzazione posizione o cancellazione singolo trasmettitore.

NOTA - La segnalazione persiste fino alla pressione del tasto DOWN[-] o ad un comando di movimentazione, qualunque esso sia.

ATTENZIONE - il ripristino dopo un errore EEx deve essere eseguito tramite uno dei 3 tasti della centralina (UP, MENU o DOWN).

ATTENZIONE! Nel caso di intervento del fusibile di alimentazione con motore in blocco verificare le soglie di intervento del sensore di corrente.

Una corretta configurazione dei parametri SEN e SEL limita le possibilità di guasto al fusibile di alimentazione. Per evitare un intervento del fusibile di

alimentazione in condizione di blocco motore si consiglia di utilizzare la funzione di inversione su ostacolo.

9/206-1622400 rev. 5 04/06/2019

DISPLAY

UP DOWN

 







DISPLAY

UP DOWN

 







DISPLAY

UP DOWN

 







DISPLAY

UP DOWN











DISPLAY

UP DOWN

 







DISPLAY

UP DOWN











DISPLAY

UP DOWN

 







ITA

ITA ENG FRA ESP

6 - APPRENDIMENTO DI UN TRASMETTITORE

L’apprendimento di un trasmettitore può essere attivato tramite il tasto “UP” della centralina o tramite il tasto nascosto di un trasmettitore già

memorizzato.

La centrale BIOS1 24V può memorizzare fino a 4 funzioni in altrettanti tasti del radiocomando. Durante la procedura d’apprendimento, illustrata al

paragrafo 6.1, si memorizza il singolo tasto del trasmettitore. Di conseguenza sarà necessario eseguire fino a 4 apprendimenti per assegnare tutte le

funzioni possibili.

Le funzioni verranno assegnate seguendo il seguente ordine:

1. 1° tasto memorizzato: funzione PASSO-PASSO.

2. 2° tasto memorizzato: funzione APERTURA PARZIALE.

3. 3° tasto memorizzato: funzione APRI.

4. 4° tasto memorizzato: funzione CHIUDI.

6.1 - MEMORIZZAZIONE DI UN TRASMETTITORE

1. Assicurarsi di essere fuori dai menu di programmazione.

Per uscire, premere brevemente il tasto “MENU“ fino a visualizzare lo stato

della centrale.

2. Premere e rilasciare il tasto “UP“. A display appare la scritta rad e il

lampeggiante si accende fisso.

3. Entro 10 secondi, premere il tasto del trasmettitore da memorizzare.

4. Se la memorizzazione è avvenuta con successo, a display appare la scritta

don o fnd, se il trasmettitore era già memorizzato. o

5. Dopo 2 secondi il display mostra la posizione di memoria in cui è stato

memorizzato il radiocomando (ad esempio 235).

6. Per memorizzare un altro tasto del trasmettitore (o un nuovo radiocomando),

ripetere la procedura dal punto 2.

ATTENZIONE - dopo 10 secondi di inattività la centrale esce dalla modalità apprendimento (il display mostra tout).

Lampeggiante

Luce fissa

10/20 6-1622400 rev. 5 04/06/2019

DISPLAY

UP DOWN

 







DISPLAY

UP DOWN

 







DISPLAY

UP DOWN

 







DISPLAY

UP DOWN

 







DISPLAY

UP DOWN

 







DISPLAY

UP DOWN











DISPLAY

UP DOWN

 







DISPLAY

UP DOWN

 







DISPLAY

UP DOWN

 







DISPLAY

UP DOWN

 







DISPLAY

UP DOWN

 







DISPLAY

UP DOWN

 







ITA

ITA ENG FRA ESP

Lampeggiante

Lampeggia 4 volte

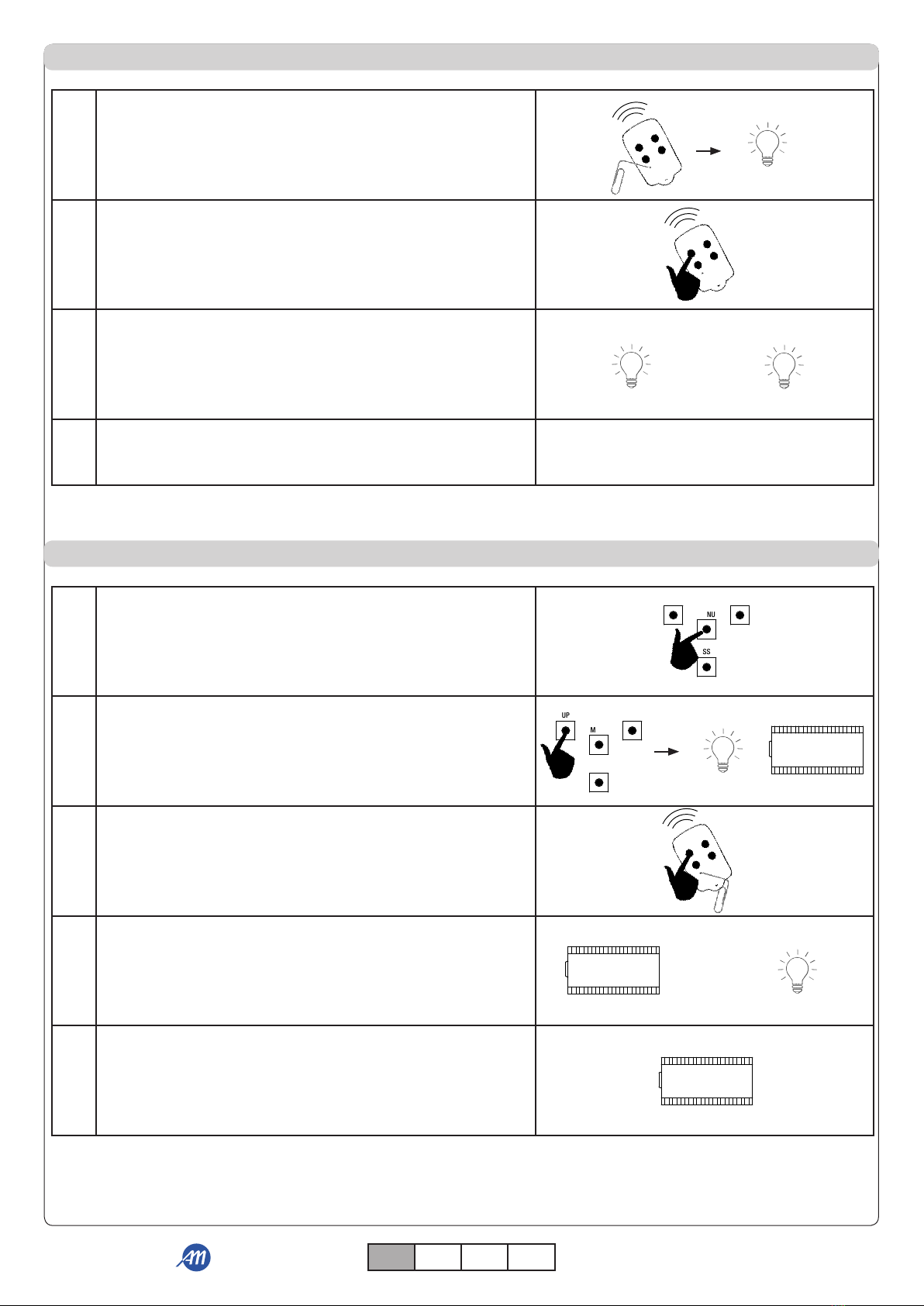

1. Ad automazione ferma premere con l’aiuto di una graffetta il tasto nascosto di

un radiocomando già appreso. La centrale segnala l’entrata in apprendimento

con l’accensione del lampeggiante.

2. Entro 10 secondi, premere il tasto del trasmettitore da memorizzare.

3. Se la memorizzazione è avvenuta con successo, il lampeggiante lampeggia 2

volte (trasmettitore nuovo) o 1 volta (trasmettitore già memorizzato). o

4. Per memorizzare un altro tasto del trasmettitore (o un nuovo radiocomando),

ripetere la procedura dal punto 1.

ATTENZIONE - dopo 10 secondi di inattività la centrale esce dalla modalità apprendimento (il display mostra tout).

6.3 - CANCELLAZIONE DI UN RADIOCOMANDO

1. Assicurarsi di essere fuori dai menu di programmazione.

Per uscire, premere brevemente il tasto “MENU“ fino a visualizzare lo stato

della centrale.

2. Premere e rilasciare il tasto “UP“ o il tasto nascosto di un trasmettitore già

appreso. A display appare la scritta rad e il lampeggiante si accende fisso.

3. Entro 10 secondi, premere contemporaneamente il tasto 1 e il tasto nascosto

del trasmettitore da cancellare.

4. Se la cancellazione è avvenuta con successo, a display appare la scritta CLr

e il lampeggiante lampeggia 4 volte. o

5. Dopo 2 secondi il display mostra la posizione della memoria cancellata.

ATTENZIONE - dopo 10 secondi di inattività la centrale esce dalla modalità apprendimento (il display mostra tout).

Lampeggiante

Luce fissa

6.2 - APPRENDIMENTO CON IL TASTO NASCOSTO DI UN TRASMETTITORE GIÀ APPRESO

Lampeggiante

Luce fissa

Lampeggiante

1 lampeggio

Lampeggiante

2 lampeggi

Autres manuels pour BIOS1 24V

Table des matières

Langues :

Autres manuels Allmatic Unité de contrôle

Allmatic

Allmatic B1EE ERMES2 Guide de sécurité

Allmatic

Allmatic HELIOS KAIROS Manuel utilisateur

Allmatic

Allmatic BIOS2 24V Manuel utilisateur

Allmatic

Allmatic SCOR.AS Manuel utilisateur

Allmatic

Allmatic SCOR.AS Manuel utilisateur

Allmatic

Allmatic CT INVERTER AM Guide de sécurité

Allmatic

Allmatic HELIOS KAIROS Manuel utilisateur

Allmatic

Allmatic PROXIMA W Manuel utilisateur

Allmatic

Allmatic BAX900 Manuel utilisateur

Allmatic

Allmatic AV Manuel utilisateur

Allmatic

Allmatic BIOS1 24V Manuel utilisateur

Allmatic

Allmatic AM900ECO Manuel utilisateur

Allmatic

Allmatic BIOS1 BRT Guide de sécurité

Allmatic

Allmatic M2E Manuel utilisateur

Allmatic

Allmatic BIOS2 Guide de sécurité

Allmatic

Allmatic BIOS2 ECO Guide de sécurité

Allmatic

Allmatic BIOS1 24V Manuel utilisateur

Allmatic

Allmatic AV Manuel utilisateur

Allmatic

Allmatic BAXS900 Manuel utilisateur

Allmatic

Allmatic BIOS1 Guide de sécurité

Allmatic

Allmatic BIOS1 BRT Guide de sécurité

Allmatic

Allmatic B1VR PROX Manuel utilisateur

Allmatic

Allmatic MICRO CAP SENS Manuel utilisateur

Allmatic

Allmatic BIOS1 24 POWER Manuel utilisateur

Manuels Unité de contrôle populaires d'autres marques

Festo

Festo Compact Performance CP-FB6-E Manuel de la liste des pièces

Elo TouchSystems

Elo TouchSystems DMS-SA19P-EXTME Manuel utilisateur

JS Automation

JS Automation MPC3034A Manuel utilisateur

JAUDT

JAUDT SW GII 6406 Series Guide rapide

Spektrum

Spektrum Air Module System Manuel utilisateur

BOC Edwards

BOC Edwards Q Series Manuel utilisateur

KHADAS

KHADAS BT Magic Manuel utilisateur

Etherma

Etherma eNEXHO-IL Manuel utilisateur

PMFoundations

PMFoundations Attenuverter Manuel utilisateur

GEA

GEA VARIVENT Manuel utilisateur

Walther Systemtechnik

Walther Systemtechnik VMS-05 Manuel utilisateur

Altronix

Altronix LINQ8PD Instructions de montage

Eaton

Eaton Powerware Series Manuel utilisateur

WAGO

WAGO 750-407/040-000 Manuel utilisateur

Sony

Sony CCU-590 Manuel utilisateur

Graco

Graco 25D614 Manuel utilisateur

Task Force Tips

Task Force Tips YE-RF-900 Manuel de programmation

Shini

Shini SPV-U Series Manuel utilisateur
