1 Sicherheit und Umwelt
1.1 Sicherheit
1. Setzen Sie das Gerät nicht direkter Sonnen-
einstrahlung, starker Staub- und Feuchtigkeits-
einwirkung, Regen, Vibrationen oder Schlägen
aus.
1.2 Umwelt
1. Entsorgen Sie verbrauchte Batterien und Akkus
immer gemäß den jeweils geltenden
Entsorgungsvorschriften. Werfen Sie Batterien
oder Akkus weder ins Feuer (Explosionsgefahr)
noch in den Restmüll.
2. Wenn Sie das Gerät verschrotten, entfernen Sie
die Batterien bzw. Akkus, trennen Sie Gehäuse,
Elektronik und Kabel und entsorgen Sie alle
Komponenten gemäß den dafür geltenden Ent-
sorgungsvorschriften.
3. Die Verpackung ist recyclierbar. Entsorgen Sie
die Verpackung in einem dafür vorgesehenen
Sammelsystem.
2 Beschreibung
2.1 Einleitung
Vielen Dank, dass Sie sich für ein Produkt aus dem
Hause AKG entschieden haben. Bitte lesen Sie
die Bedienungsanleitung aufmerksam durch,
bevor Sie das Gerät benützen, und bewahren Sie
die Bedienungsanleitung sorgfältig auf, damit Sie
jederzeit nachschlagen können. Wir wünschen
Ihnen viel Spaß und Erfolg!
2.2 Lieferumfang
• Kontrollieren Sie bitte, ob die Verpackung alle
oben angeführten Teile enthält. Falls etwas fehlt,
wenden Sie sich bitte an Ihren AKG-Händler.
2.3 Optionales Zubehör
• Optionales Zubehör finden Sie im aktuellen
AKG-Katalog/Folder oder auf www.akg.com.
Ihr Händler berät Sie gerne.
2.4 Beschreibung

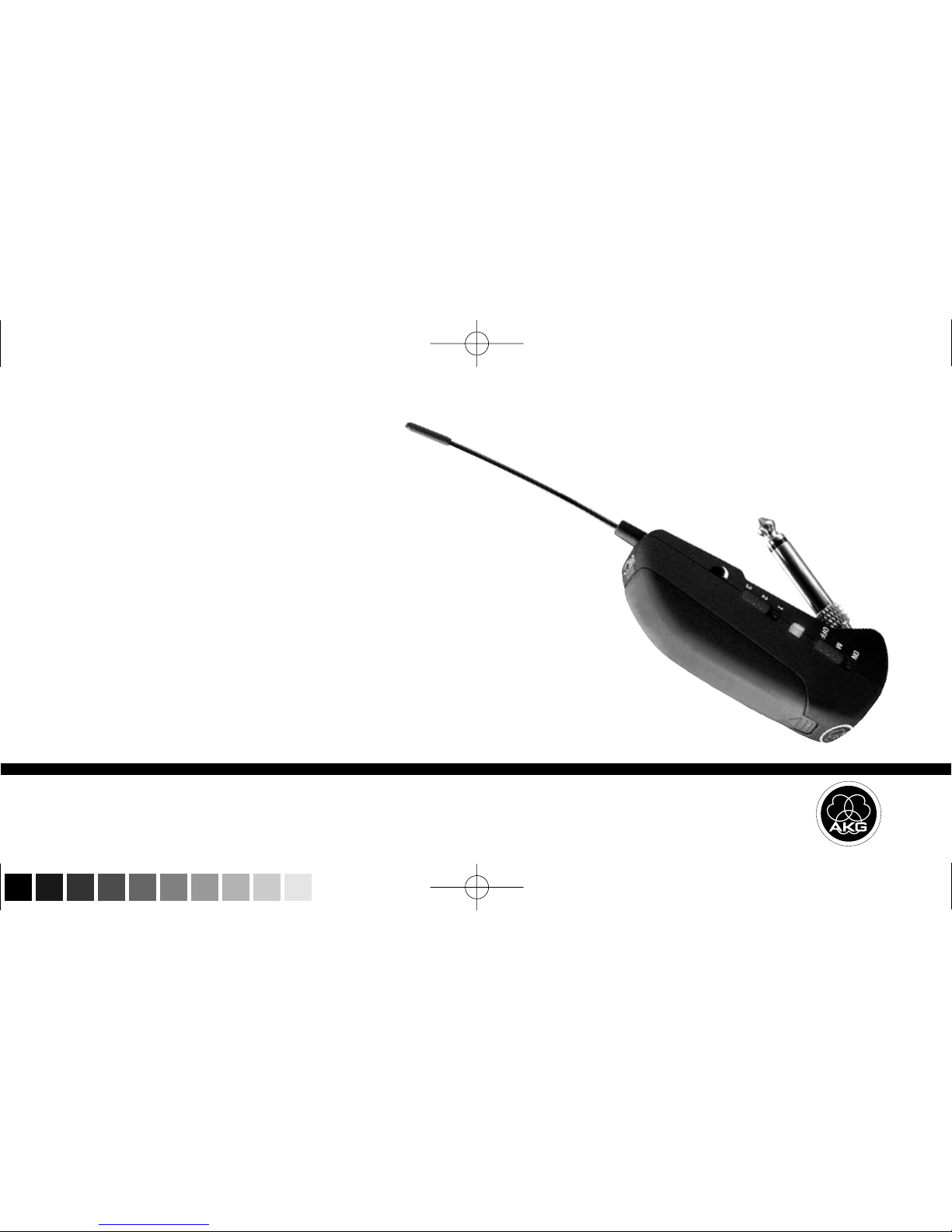

Der GB 40 FLEXX ist ein Miniatursender der Serie
WMS 40 microtools, der speziell für E-Gitarren und
E-Bässe entwickelt wurde, aber auch für
Keyboards geeignet ist.
Der Sender ist mit einem fix verbundenen, schwenk-
baren 6,3 mm-Klinkenstecker ausgestattet, mit
dem Sie den Sender direkt an die Ausgangsbuchse
Ihres Instruments anstecken können. Eine einge-
baute Feder zieht den Sender zum Instrument und
fixiert ihn dadurch sicher am Instrument. Die Un-
terseite des Senders ist mit einer Auflage aus wei-
chem Kunststoff ausgestattet, der am Instrument
keine Spuren hinterlässt.
3
GB 40 FLEXX guitarbug
L
!

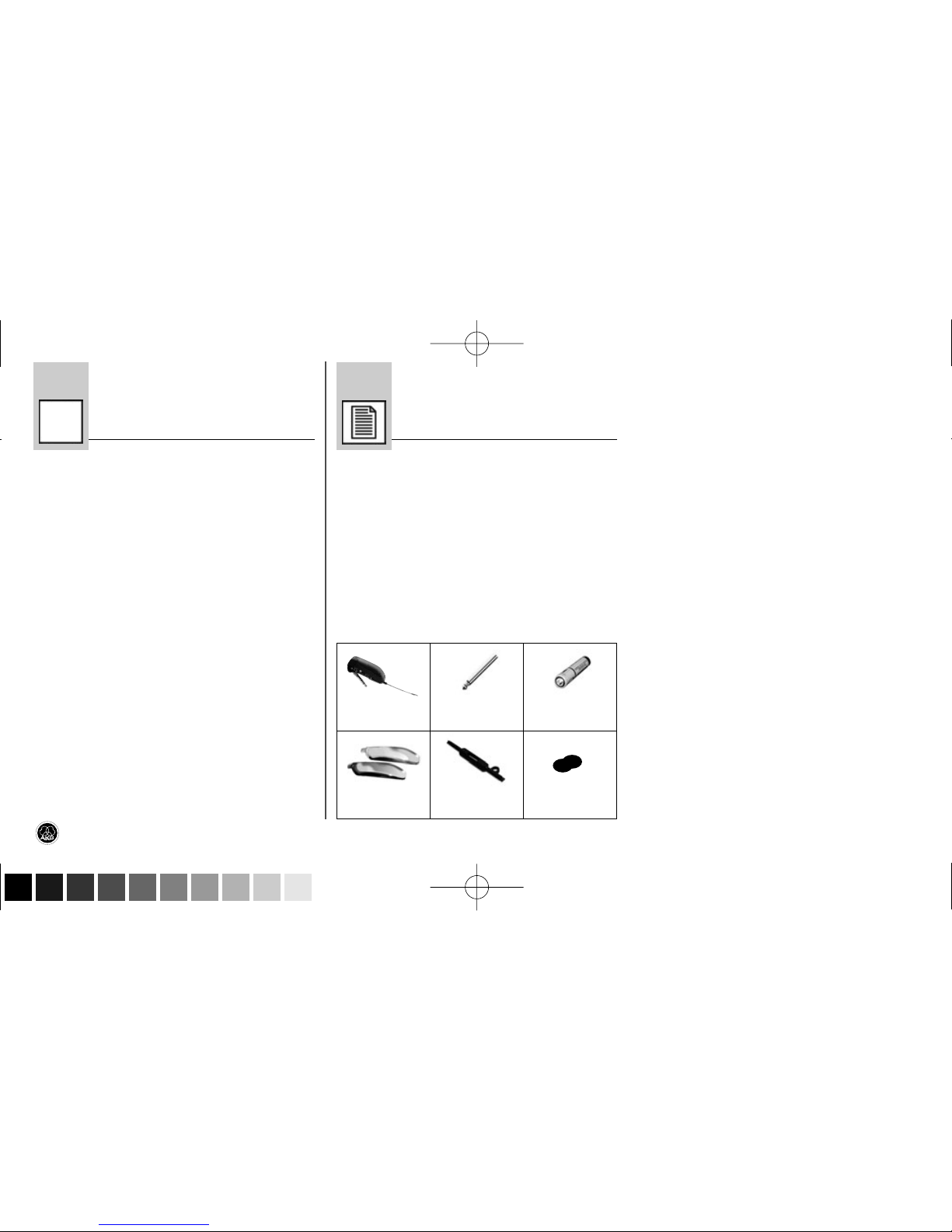

1 Sender
GB 40 FLEXX
1 Adapter-
stecker, lang
1 Batterie
Größe AAA
2 Batterie-
deckel
1 Schrauben-
zieher
1 Klett-
verschluss
GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:21 Uhr Seite 3 (Schwarz/Black Auszug)
4
GB 40 FLEXX guitarbug
Das mitgelieferte Klettband ermöglicht Ihnen, den
Sender zusätzlich zu stabilisieren.
Der GB 40 FLEXX arbeitet auf drei schaltbaren,
quarzstabilisierten Trägerfrequenzen innerhalb des
bei der Bestellung gewählten Trägerfrequenzban-
des (Bandbreite 3 MHz) im UHF-Trägerfrequenz-
bereich von 660 bis 865 MHz und ist mit einer fix
montierten flexiblen Antenne ausgestattet.
Sie können den Batteriefachdeckel gegen einen der
beiden mitgelieferten Ersatzdeckel austauschen.
2.5 Bedienelemente (siehe Abb. 1)
1 ON/MUTE/OFF: Dieser Schiebeschalter hat
drei Stellungen:
ON: Die Spannungsversorgung für den Sender
ist eingeschaltet.
M: Das vom Instrument kommende Audio-sig-
nal ist stummgeschaltet, Spannungsversor-
gung und HF-Trägerfrequenz bleiben jedoch
eingeschaltet. Dadurch wird der Empfänger
trotz abgeschaltetem Mikrofon nicht durch
andere Sender gestört.
OFF: Die Spannungsversorgung für den Sen-
der ist ausgeschaltet.
2 Batteriefach für 1 Stk. 1,5 V-Batterie Größe
AAA (mitgeliefert).
3 Kontroll-LED: Diese LED zeigt die Betriebs-
bereitschaft des Senders an.
LED leuchtet grün: Batterie in Ordnung.
LED leuchtet rot: Ab dem Zeitpunkt, wo die
LED auf rot wechselt, reicht die Batteriekapa-
zität noch für maximal 1 Betriebsstunde. Wir
empfehlen, die Batterie sobald wie möglich
gegen eine neue auszutauschen.
4 Eingangspegelregler: Stellt die Empfindlich-
keit des Audioeingangs ein.
5 Klinkenstecker: 6,3 mm-Mono-Klinkenstecker
zum direkten Anschluss des Senders an einen
Klinkenausgang.
6 Flexible Antenne
7 Frequenzwahlschalter: Mit diesem Schiebe-
schalter können Sie den Sender auf eine von
drei verschiedenen Trägerfrequenzen innerhalb
des Trägerfrequenzbandes des Senders ein-
stellen.

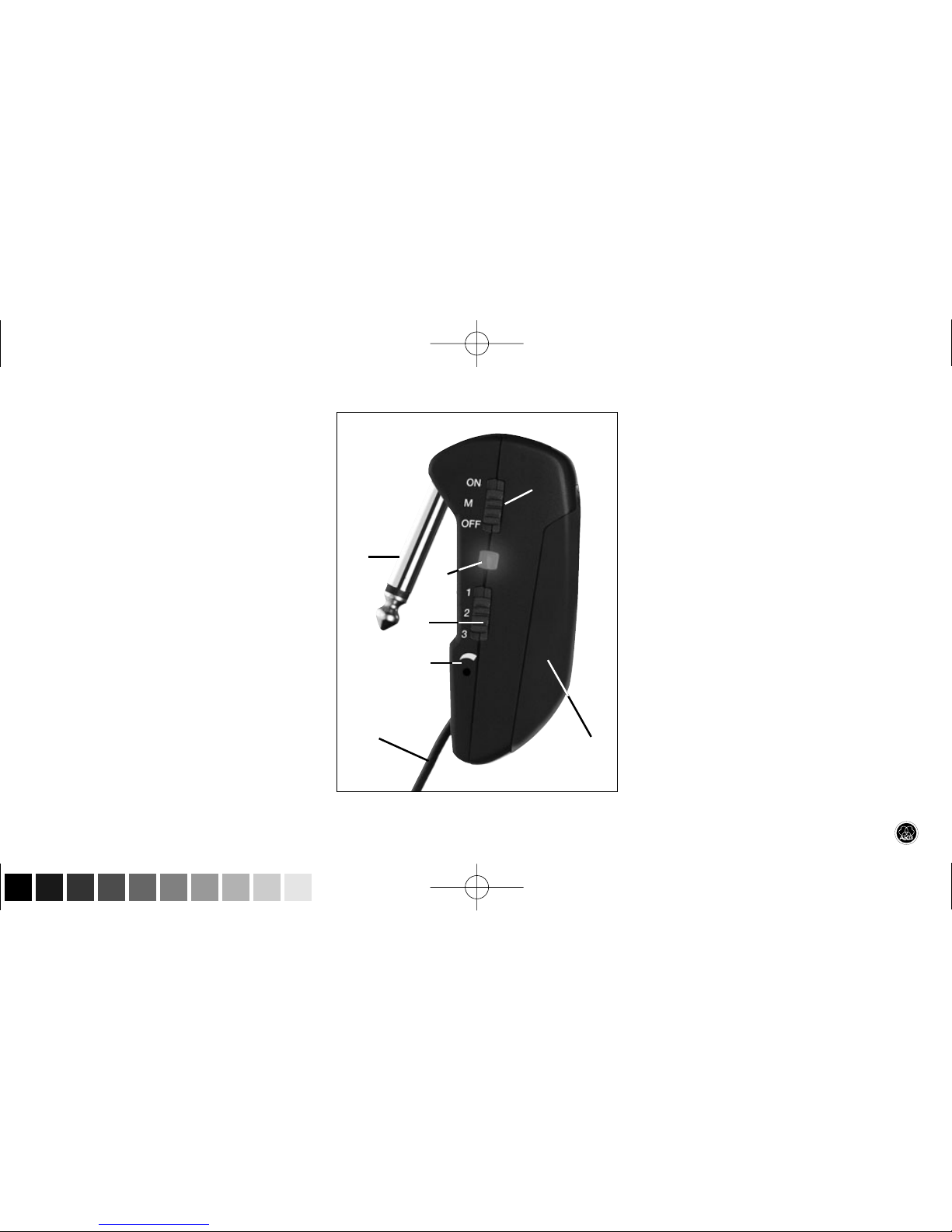

Abb. 1: Bedienelemente GB 40 FLEXX
GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:21 Uhr Seite 4 (Schwarz/Black Auszug)
8 Trägerfrequenzetikette: An der Rückseite des
Senders ist eine Haftetikette mit der Bezeich-
nung des Trägerfrequenzbandes, dem entspre-
chenden Farbcode und den drei Trägerfre-
quenzen angebracht. Eine Farbcode-Tabelle
finden Sie im Beiblatt ("Manual Supplement")
zur Bedienungsanleitung.
3 Inbetriebnahme
3.1 Batterie einlegen/austauschen und testen
(siehe Abb. 2)
1. Drücken Sie den Schnapphaken am Batterie-
fachdeckel (1) nach unten.
2. Ziehen Sie den Batteriefachdeckel (1) nach un-
ten vom Sender ab.
Wichtig!
Der Schaumstoffpolster an der Innen-
seite des Batteriefachdeckels (1)
fixiert die Batterie in ihrer Position.
Entfernen Sie den Schaumstoff-
polster nicht, da die Batterie anson-
sten nicht richtig im Batteriefach
fixiert ist und Klappergeräusche ver-
ursachen kann.
3. Wenn sich eine leere oder defekte Batterie im
Batteriefach befindet, nehmen Sie diese her-
aus.
GB 40 FLEXX guitarbug

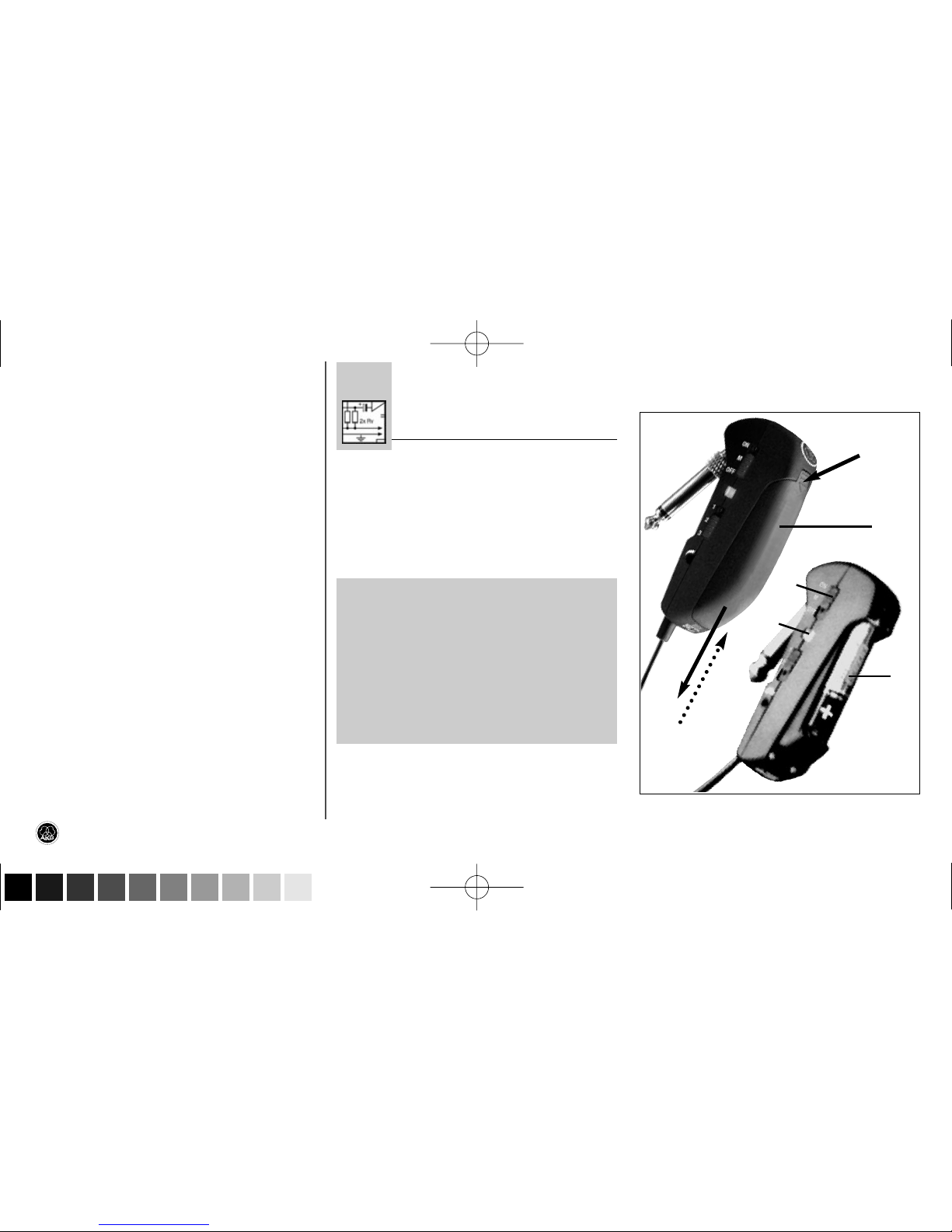

Abb. 2: Batterie einlegen
L
!
5
GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:21 Uhr Seite 5 (Schwarz/Black Auszug)
4. Legen Sie die mitgelieferte bzw. neue Batterie
(2) wie in Abb. 2 gezeigt in das Bateriefach ein.
5. Stellen Sie den ON/MUTE/OFF-Schalter (3) auf
ON.
Wenn die Batterie in gutem Zustand ist, blitzt
die Kontroll-LED (4) kurz rot auf und beginnt
danach grün zu leuchten.
Wenn die Kontroll-LED (4) rot zu leuchten
beginnt, ist die Batterie in ca. 60 Minuten er-
schöpft. Tauschen Sie die Batterie möglichst
bald gegen eine frische aus.
Wenn die Kontroll-LED (4) nicht aufblitzt, ist die
Batterie erschöpft. Legen Sie eine neue Bat-
terie ein.
6. Schieben Sie den Batteriefachdeckel (1) gegen
die Pfeilrichtung auf den Sender, bis der Bat-
teriefachdeckel (1) einrastet.
3.2 Betrieb mit Akku
Sie können den Sender anstelle einer normalen
Batterie auch mit einem 1,2 V-Akku betreiben. Wir
empfehlen NiMH-Akkus des Typs SANYO HR-4U
(650 mAh) oder Panasonic Rechargeable PRO+
(550 mAh).
Hinweis: Wenn Sie einen Akku verwenden,
wechselt die LED 15 - 20 Minuten, bevor der
Akku erschöpft ist, auf rot!
GB 40 FLEXX guitarbug
6
GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:21 Uhr Seite 6 (Schwarz/Black Auszug)
7
GB 40 FLEXX guitarbug
4 Anwendung
4.1 Sender befestigen (siehe Abb. 3)
1. Schwenken Sie den Klinkenstecker (1) bis zum
Anschlag vom Sender (2) weg.
2. Stecken Sie den Klinkenstecker (1) bis zum
Anschlag in die Klinken-Ausgangsbuchse (3)
Ihres Instruments hinein.
Die im Sender eingebaute Feder fixiert den
Sender sicher am Instrument. Die Auflage aus
weichen Kunststoff an der Unterseite des
Senders hinterlässt keine Spuren an der
Oberfläche des Instruments.
Wichtig!
Um Beschädigungen des Senders zu
vermeiden, legen oder stellen Sie das
Instrument niemals auf den Sender.
4.2 Pegel einstellen (siehe Abb. 1 und Bedie-
nungsanleitung des Empfängers SR 40 FLEXX)
1. Stellen Sie den Frequenzwahlschalter (7) am
Sender und den Frequenzwahlschalter am
Empfänger SR 40 FLEXX auf dieselbe Position
(1 - 1, 2 - 2 oder 3 - 3).
2. Drehen Sie den Eingangspegelregler (4) am
Sender mit dem mitgelieferten Schraubenzie-
her bis zur Mitte zwischen linkem und rechtem
Anschlag auf.
3. Schalten Sie den Sender ein, indem Sie den
ON/MUTE/OFF-Schalter (1) auf ON stellen.
4. Stellen Sie den SQUELCH-Regler am
Empfänger auf Minimum und schalten Sie
den Empfänger und die Audioanlage ein.
5. Drehen Sie den Volume-Regler Ihres Instru-
ments voll auf und spielen Sie einige Takte.
6. Sollte Ihr Instrument verzerrt klingen, drehen
Sie den Eingangspegelregler (4) am Sender so
weit gegen den Uhrzeigersinn zurück, bis Sie
keine Verzerrung mehr hören.
Sollte Ihr Instrument zu leise klingen, drehen
Sie den Eingangspegelregler (4) im Uhrzeiger-
sinn auf. Sobald Ihr Instrument zu verzerren
beginnen, drehen Sie den Eingangspegelregler
(4) wieder zurück, bis die Verzerrung ver-
schwindet.

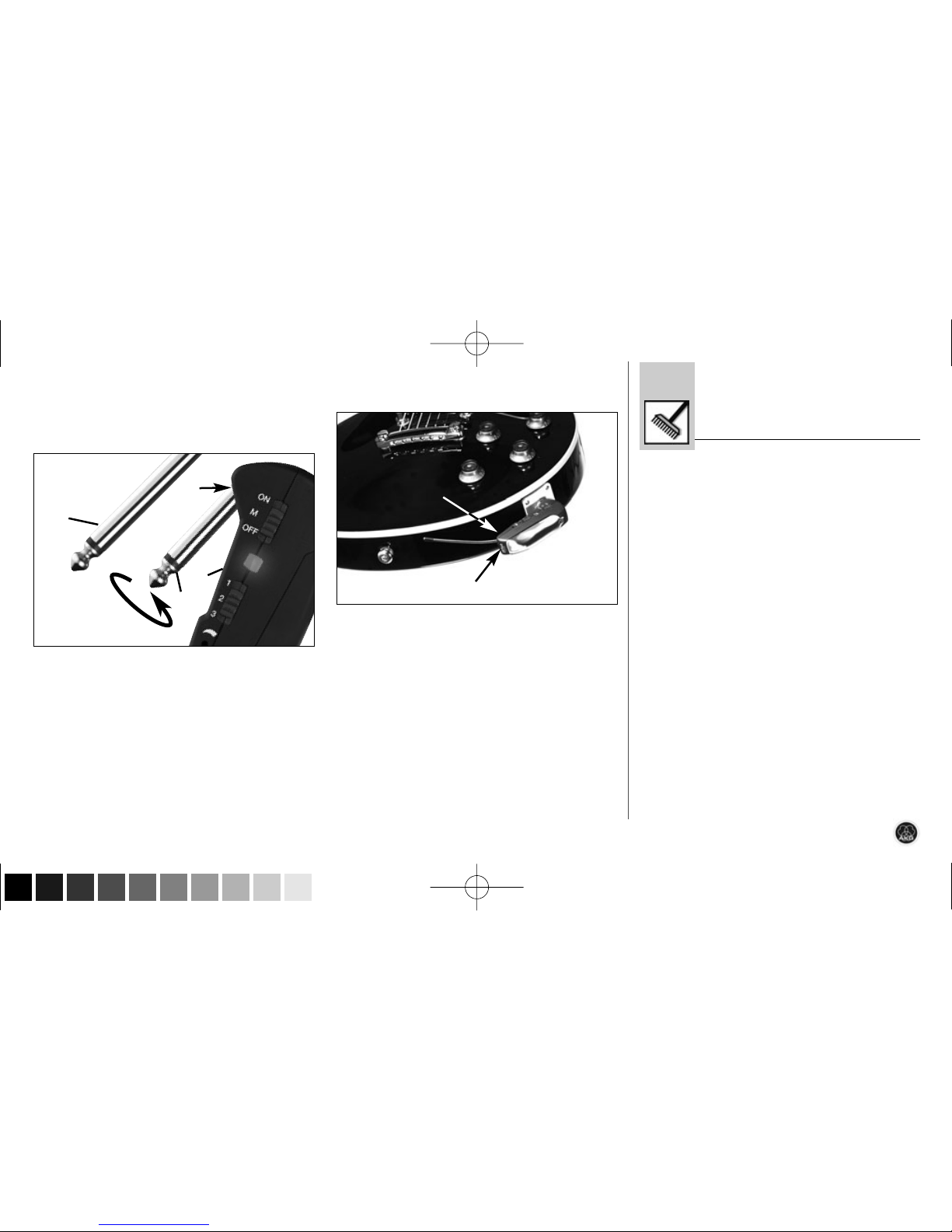

4.3 Instrumente mit versenkter Ausgangs-
buchse (siehe Abb. 4 auf Seite 8)
Wenn Ihr Instrument eine versenkte Ausgangs-
buchse besitzt, ist der Klinkenstecker am Sender
möglicherweise zu kurz, um den elektrischen Kon-
takt zum Sender herzustellen.
L
!

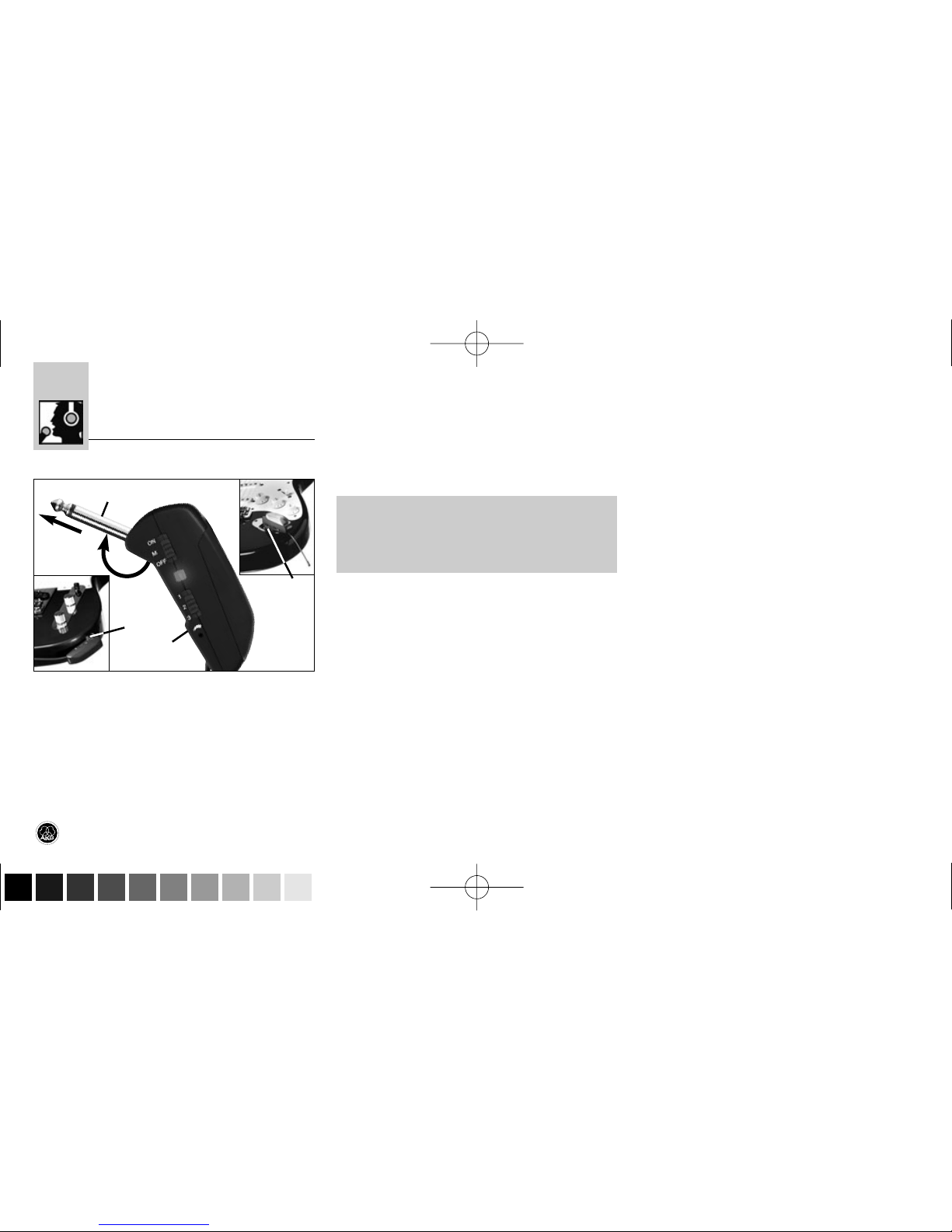

Abb. 1: Sender am Instrument befestigen
GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:21 Uhr Seite 7 (Schwarz/Black Auszug)
8
GB 40 FLEXX guitarbug
Montieren Sie in diesem Fall den mitgelieferten
längeren Adapterstecker:
1. Schrauben Sie den Klinkenstecker (1) vom
Sender (2) ab.
2. Schrauben Sie den Adapterstecker (3) auf den
Gewindestecker (4) am Sender (2) auf.
4.4 Sender stabilisieren (s. Abb. 5)
• Verwenden Sie zum Sabilisieren des Senders
den mitgelieferten Klettverschluss:
1. Ziehen Sie die Schutzfolie von der Rückseite
des einen Teils ab und kleben Sie ihn auf die
Rückseite des Senders.
2. Ziehen Sie die Schutzfolie von der Rückseite
des zweiten Teils ab und kleben Sie ihn auf das
Instrument.
4.5 Fehlerbehebung
Hinweise zur Fehlerbehebung finden Sie in der
Bedienungsanleitung des Empfängers SR 40 FLEXX.
5 Reinigung
• Reinigen Sie das Gehäuse des Senders mit
einem mit Wasser befeuchteten Tuch.
Abb. 4: Adapterstecker anbringen.
Abb. 5: Sender stabilisieren
GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:21 Uhr Seite 8 (Schwarz/Black Auszug)
9
GB 40 FLEXX guitarbug
Trägerfrequenz 660 - 865 MHz
Modulation FM
Frequenzstabilität (-10°C bis +50°C): ±15 kHz
HF-Ausgangsleistung typ. 5 mW
Kompander integriert
Audioübertragungsbandbreite 40 - 20.000 Hz
Audio-Eingangsimpedanz 1 MOhm
Max. Audio-Eingangspegel 1100 mV/1 kHz
Klirrfaktor bei 1 kHz typ. 0,8%
Signal/Rauschabstand typ. 103 dB(A)
Spannungsversorgung 1 x 1,5 V-Batterie Größe AAA
Stromaufnahme typ. 75 mA
Betriebszeit >11 h (Batterie), >6 h (Akku)
Abmessungen (BxTxH) 76 x 20 x 28 mm
Nettogewicht (ohne Batterie) 28 g
Dieses Produkt entspricht den in der Konformitätserklärung angegebenen
Normen. Sie können die Konformitätserklärung auf http://www.akg.com oder
6 Technische Daten
GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:21 Uhr Seite 9 (Schwarz/Black Auszug)
Page
FCC Statement .....................................................................................11
1 Safety and Environment....................................................................11
1.1 Safety .....................................................................................11
1.2 Environment ............................................................................11
2 Description........................................................................................12
2.1 Introduction .............................................................................12
2.2 Packing List.............................................................................12
2.3
Optional Accessories................................................................12
2.4 Descriptiuon ............................................................................12
2.5 Controls ..................................................................................12
3 Setting Up .........................................................................................13
3.1 Inserting/Replacing and Testing Batteries ..................................13
3.2 Using Rechargeable Batteries...................................................14
Page
4 Operating Notes ................................................................................15
4.1 Attaching the Transmitter .........................................................15
4.2 Setting Gain ............................................................................15
4.3 Instruments with Recessed Output Jacks ..................................15
4.4 Stabilizing the Transmitter ........................................................16
4.5 Troubleshooting .......................................................................16
5 Cleaning ............................................................................................16
6 Specifications....................................................................................17
Table of Contents
10
GB 40 FLEXX guitarbug
GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:21 Uhr Seite 10 (Schwarz/Black Auszug)
Autres manuels pour FLEXX GUITARBUG GB 40
2
Ce manuel convient aux modèles suivants
2
Table des matières
Langues :
Autres manuels AKG Émetteur
AKG
AKG Microtools WMS40 Manuel utilisateur
AKG
AKG PT 40 Manuel utilisateur
AKG
AKG PT 4000 Manuel utilisateur
AKG
AKG SO 40 SNAPON Manuel utilisateur
AKG
AKG PT 4500 Manuel utilisateur
AKG
AKG C 5900M/TM 40 Manuel utilisateur
AKG
AKG FLEXX GUITARBUG GB 40 Manuel utilisateur
AKG
AKG HEARO 999 AUDIOSPHERE - Manuel utilisateur
AKG
AKG PT 40 FLEXX Manuel utilisateur
AKG
AKG SO 40 SNAPON Manuel utilisateur
Manuels Émetteur populaires d'autres marques
Dejero
Dejero EnGo 3x Manuel utilisateur
Rosemount
Rosemount 4600 Manuel utilisateur
Speaka Professional
Speaka Professional 2342740 Manuel utilisateur
trubomat
trubomat GAB 1000 Manuel utilisateur
Teledyne Analytical Instruments
Teledyne Analytical Instruments LXT-380 Manuel utilisateur
Rondish
Rondish UT-11 Manuel utilisateur
