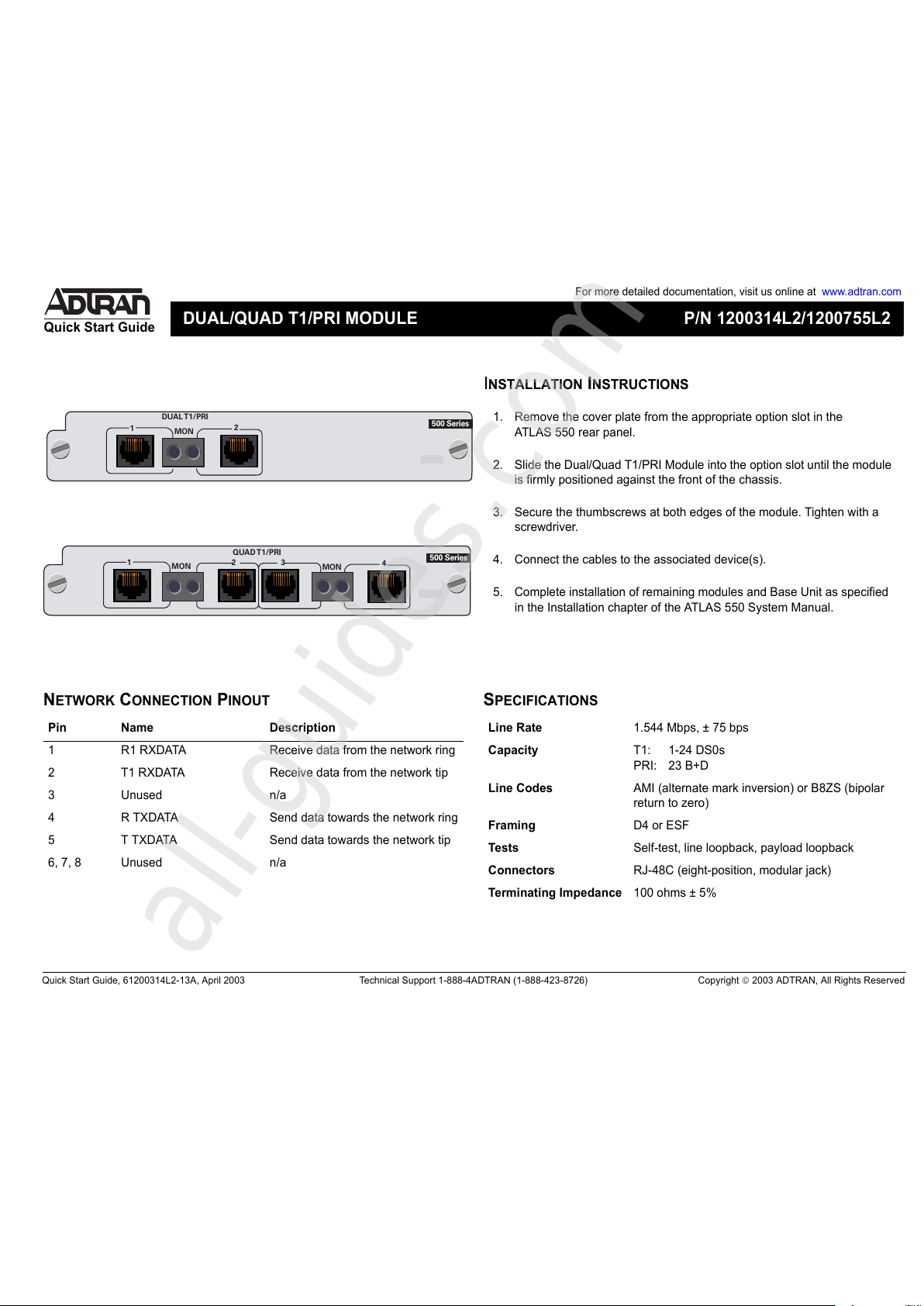

DUAL/QUAD T1/PRI MODULE P/N 1200314L2/1200755L2

For more detailed documentation, visit us online at www.adtran.com

Quick Start Guide

NETWORK CONNECTION PINOUT

Pin Name Description

1 R1 RXDATA Receive data from the network ring

2 T1 RXDATA Receive data from the network tip

3Unused n/a

4 R TXDATA Send data towards the network ring

5 T TXDATA Send data towards the network tip

6, 7, 8 Unused n/a

SPECIFICATIONS

Line Rate 1.544 Mbps, ± 75 bps

Capacity T1: 1-24 DS0s

PRI: 23 B+D

Line Codes AMI (alternate mark inversion) or B8ZS (bipolar

return to zero)

Framing D4 or ESF

Tests Self-test, line loopback, payload loopback

Connectors RJ-48C (eight-position, modular jack)

Terminating Impedance 100 ohms ± 5%

INSTALLATION INSTRUCTIONS

1. Remove the cover plate from the appropriate option slot in the

ATLAS 550 rear panel.

2. Slide the Dual/Quad T1/PRI Module into the option slot until the module

is firmly positioned against the front of the chassis.

3. Secure the thumbscrews at both edges of the module. Tighten with a

screwdriver.

4. Connect the cables to the associated device(s).

5. Complete installation of remaining modules and Base Unit as specified

in the Installation chapter of the ATLAS 550 System Manual.

500 Series

DUAL T1/PRI

MON

500 Series

QUAD T1/PRI

MON

12MON 4

All manuals and user guides at all-guides.com

all-guides.com

DUAL/QUAD T1/PRI MODULE P/N 1200314L2/1200755L2

Quick Start Guide

MENU TREE

Part Number

Info Serial Number

Slt T1/PRI Menus Assembly Revision

Type PLL Status LOS

Menu Module Alarms Alarm Status Prt Red

Modules Alarm Alarms Yellow

Te s t Rx Level Blue

State Online Prt DS0 Alarm

Rev Offline DS0 Status CLR

DS0 Alarms ES

Sig Status BES

SES Prt

Performance Curr, SEFS Port Name

15Min, and 24Hr LOFC Frame

CSS Code

UAS Tx Yel

LCV Tx PRM

PCV LBO

LES LB Accept

Configuration Pulse Density Prt

Loc LB

Test Activity Remote LB

Pattern

QRSS/RLB Results

Tes t Clr

Inj

shortcut
