Abus TVAC17000 Manuel utilisateur

TVAC17000 / TVAC17100

DBedienungsanleitung

User manual

FManuel utilisateur

Gebruikershandleiding

Brugerhåndbog

Version 11/2010

Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung.

Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf

Seite 4.

These user manual contains important information for installation and operation.

This should be also noted when this product is passed on to a third party.

Therefore look after these operating instructions for future reference!

A list of contents with the corresponding page number can be found in the index on page 13.

Ce mode d’emploi appartient à de produit. Il contient des recommandations en ce qui concerne sa

mise en service et sa manutention. Veuillez en tenir compte et ceci également lorsque vous remettez

le produit à des tiers. Conservez ce mode d’emploi afin de pouvoir vous documenter en temps utile!

Vous trouverez le récapitulatif des indications du contenu á la table des matières avec mention de la page

correspondante á la page 22.

Deze gebruiksaanwijzing hoort bij dit product. Er staan belagrijke aanwijzingen in betreffende de

ingebruikname en gebruik, ook als u dit product doorgeeft aan derden.

Bewaar deze hendleiding zorgvuldig, zodat u deze later nog eens kunt nalezen!

U vindt een opsomming van de inhoud in de inhoudsopgave met aanduiding van de paginanummers op

pagina 31.

Denne manual hører sammen med dette produkt. Den indeholder vigtig information som skal bruges

under opsætning og efterfølgende ved service. Dette skal huskes også når produkter gives videre til

anden part. Læs derfor denne manual grundigt igennem også for fremtiden.

Indholdet kan ses med sideanvisninger kan findes i indekset på side 40.

Deutsch

English

Français

Dansk

Nederlands

TVAC17000 / TVAC17100

Bedienungsanleitung

Version 11/2010

Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!

Deutsch

Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die

Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim

Hersteller (www.abus-sc.com) hinterlegt.

Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender

diese Bedienungsanleitung beachten!

Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle

Bedienungs- und Sicherheitshinweise!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.

Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!

Haftungsausschluss

Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder

Ungenauigkeiten auffallen, so teilen Sie uns diese bitte auf der Rückseite des Handbuchs angegebener

Adresse mit.

Die ABUS Security-Center GmbH übernimmt keinerlei Haftung für technische und typographische Fehler

und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den

Bedienungsanleitungen vorzunehmen.

ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in

Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei

Garantie für den Inhalt dieses Dokuments übernommen.

Deutsch

Symbolerklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die

Gesundheit besteht, z.B. durch elektrischen Schlag.

Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser

Bedienungsanleitung hin, die unbedingt zu beachten sind.

Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung

gegeben werden sollen.

Wichtige Sicherheitshinweise

Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden,

erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder

Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine

Haftung. In solchen Fällen erlischt jeder Garantieanspruch!

Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise dienen

nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts. Lesen Sie sich bitte

die folgenden Punkte aufmerksam durch.

Sicherheitshinweise

•Dieses Gerät ist sowohl für den Betrieb im Außenbereich und für den Innenbereich vorgesehen.

•Bohren Sie das Antennengehäuse nicht an, ein Schutz vor Eindringen von Flüssigkeiten ist nicht

mehr gewährleistet.

•Es sind keine zu wartenden Teile im Inneren des Produktes. Durch das Öffnen erlischt außerdem

der Garantieanspruch.

•Bitte nehmen sie keine Änderungen an dem Gerätegehäuse vor, der Signalempfang kann dadurch

negativ beeinflusst werden.

•Hindernisse, elektrische oder magnetische Felder können zu schlechtem Empfang führen oder

dafür verantwortlich sein, dass die Antenne kein Signal empfängt.

•Durch den Fall aus bereits geringer Höhe oder durch Stöße jeglicher Art kann die Antenne

beschädigt werden.

•Achten Sie bei der Installation darauf, dass die Antenne nicht auf unbeständigen Flächen installiert

wird.

•Überprüfen Sie nach der Installation, dass alle Befestigungsschrauben fest angezogen sind.

Herabfallende Geräte können schwere Personenschäden verursachen.

Vermeiden Sie folgende widrige Umgebungsbedingungen bei Betrieb:

•starke Vibrationen

•starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern.

Deutsch

Allgemeine Sicherheitshinweise:

•Lassen Sie das Verpackungsmaterial nicht achtlos liegen! Plastikfolien/-tüten, Styroporteile usw.,

könnten für Kinder zu einem gefährlichen Spielzeug werden.

•Das Gerät darf aufgrund verschluckbarer Kleinteile aus Sicherheitsgründen nicht in Kinderhand

gegeben werden.

•Bitte führen Sie keine Gegenstände durch die Öffnungen in das Geräteinnere

•Verwenden Sie nur die vom Hersteller angegebenen Zusatzgeräte/Zubehörteile. Schließen Sie

keine nicht kompatiblen Produkte an.

•Bitte Sicherheitshinweise und Bedienungsanleitungen der übrigen angeschlossenen Geräte

beachten.

•Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen, sollte dies der Fall sein, bitte

das Gerät nicht in Betrieb nehmen!

Vergewissern Sie sich bei Installation in einer vorhandenen Videoüberwachungsanlage, dass

alle Geräte von Netz- und Niederspannungsstromkreis getrennt sind.

Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern

überlassen Sie dies einem Fachmann. Unsachgemäße und laienhafte Arbeiten am Stromnetz

oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern auch für

andere Personen.

Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt

verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden

werden können.

Auspacken

Während Sie das Gerät auspacken, handhaben sie dieses mit äußerster Sorgfalt.

Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das Gerät.

Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung zurück und

informieren Sie den Lieferdienst.

Deutsch

Inhaltsverzeichnis

1. Bestimmungsgemäße Verwendung .....................................................................................................5

2. Lieferumfang...........................................................................................................................................5

3. Merkmale und Funktionen.....................................................................................................................5

4. Installation...............................................................................................................................................5

4.1 Befestigung der Wandhalterung.................................................................................................... 5

4.2 Befestigung der Antenne an einer Wand ...................................................................................... 6

4.3 Befestigung der Antenne an einem Masten.................................................................................. 7

5. Wartung und Reinigung.........................................................................................................................7

5.1 Wartung......................................................................................................................................... 7

5.2 Reinigung ...................................................................................................................................... 8

6. Entsorgung .............................................................................................................................................8

7. Technische Daten...................................................................................................................................8

Deutsch

1. Bestimmungsgemäße Verwendung

Diese Antennen sind ein Zubehör für die Funkempfänger 2,4 GHz (TV5741) und 5,8 GHz (TV5742).

Von einem Funksender empfängt der Funkempfänger drahtlos, auf den Hochfrequenzen 2,4 GHz und 5,8

GHz, die Videosignale einer Kamera. Dabei wird der Funkempfänger von der Powerantenne unterstützt,

die das Signal mit 10 dB bzw. 16 dB verstärkt.

Eine ausführliche Funktionsbeschreibung finden Sie im Kapitel „3. Merkmale und Funktionen“.

2. Lieferumfang

•Powerantenne

•Wand- und Masthalter

•Befestigungsmaterial

3. Merkmale und Funktionen

•Verstärkt das empfangene Videosignal und erhöht somit die Reichweite

•Für den Anschluss an den Universal-Funkempfänger

•Empfangsgewinn bis zu 10 dB bzw. 16 dB

•Schutzart IP65

4. Installation

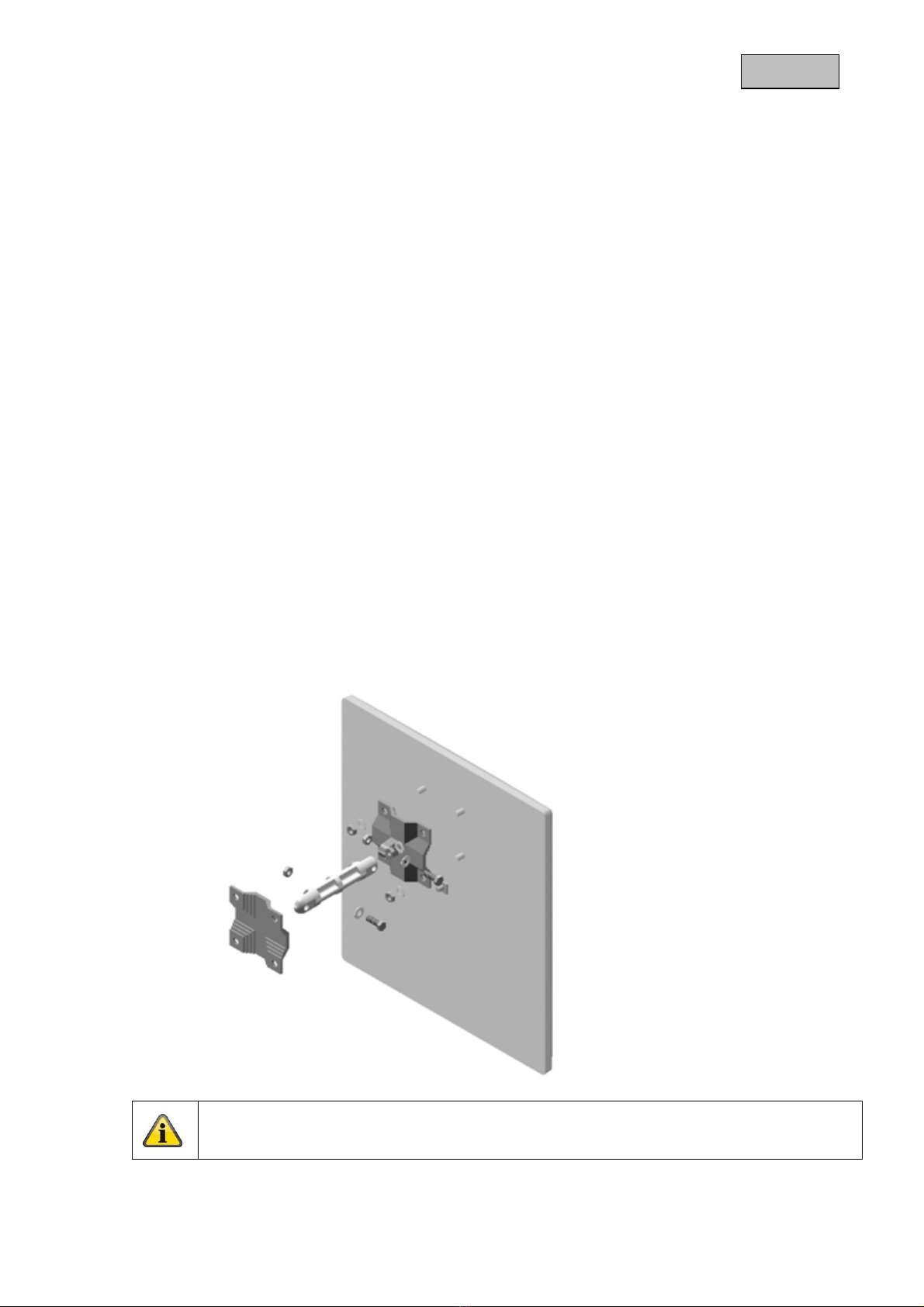

4.1 Befestigung der Wandhalterung

Um die Halterung an der Antenne zu befestigen beachten sie bitte folgende Schritte.

Ziehen Sie die Schrauben und Muttern erst fest nachdem Sie die gewünschte

Empfangsposition eingestellt haben.

cSetzen Sie zunächst die Platte auf die Rückseite der Antenne. Legen Sie als nächstes je

einen Federring auf und befestigen Sie die Platte mit einer Mutter.

Deutsch

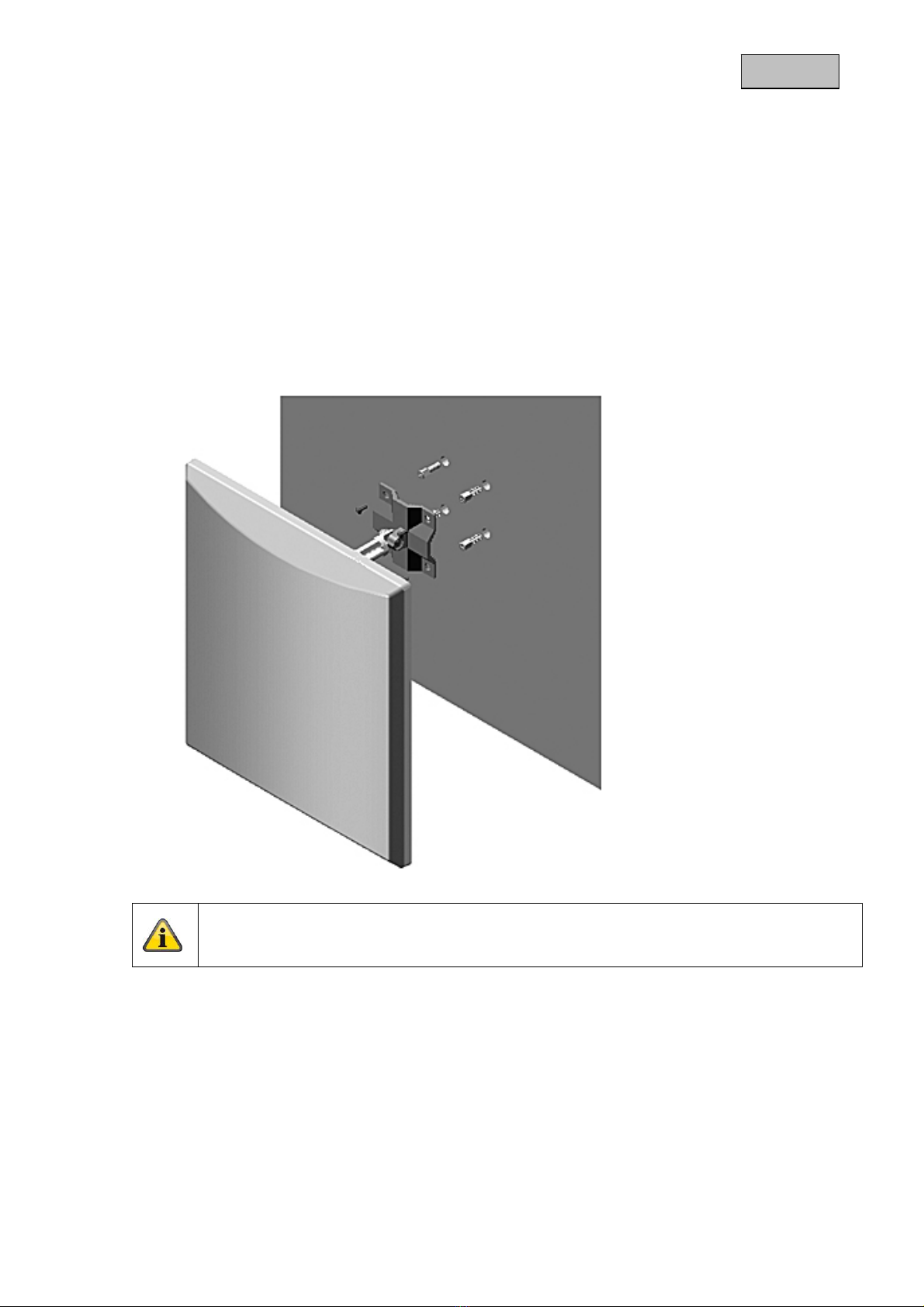

4.2 Befestigung der Antenne an einer Wand

dEntfernen Sie nun die Gewindeschraube um die Halterung an der Platte anzubringen.

Achten Sie darauf, dass die geriffelten Flächen aufeinander liegen, damit der Winkel

schrittweise verstellt werden kann.

Führen Sie nun die Schraube auf der Seite ein, an der eine Einkerbung besteht, damit diese

versenkt werden kann.

Befestigen Sie die Schraube wieder mit dem Federring und der Mutter.

eUm die Wandhalterung an der Stange zu befestigen gehen Sie bitte wie unter Schritt 2

beschrieben vor.

Ziehen Sie die Schrauben und Muttern erst fest an nachdem Sie die gewünschte

Empfangsposition eingestellt haben.

cBohren Sie zunächst geeignete Löcher an die zu befestigende Stelle. Bitte verwenden Sie

hierzu die Wandhalterung als Bohrschablone. Setzen Sie im Anschluss die Dübel in die

Bohrungen ein.

dSchrauben Sie nun mit den beigelegten Schrauben die Halterung an der Wand fest.

Deutsch

4.3 Befestigung der Antenne an einem Masten

cFühren sie die Mastschellen durch die Öffnungen der Rückseite durch.

Bitte achten Sie darauf, dass der Durchmesser des Mastes 2,8 – 4,8 cm betragen darf.

dSchrauben Sie nun die Mastschellen mit je einem Federring und einer Mutter an den

Masten fest.

5. Wartung und Reinigung

5.1 Wartung

Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer

Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn

•das Gerät sichtbare Beschädigungen aufweist,

•das Gerät nicht mehr funktioniert

Bitte beachten Sie:

Das Produkt ist für Sie wartungsfrei. Es sind keinerlei für Sie überprüfende oder zu

wartende Bestandteile im Inneren des Produkts, öffnen Sie es niemals.
