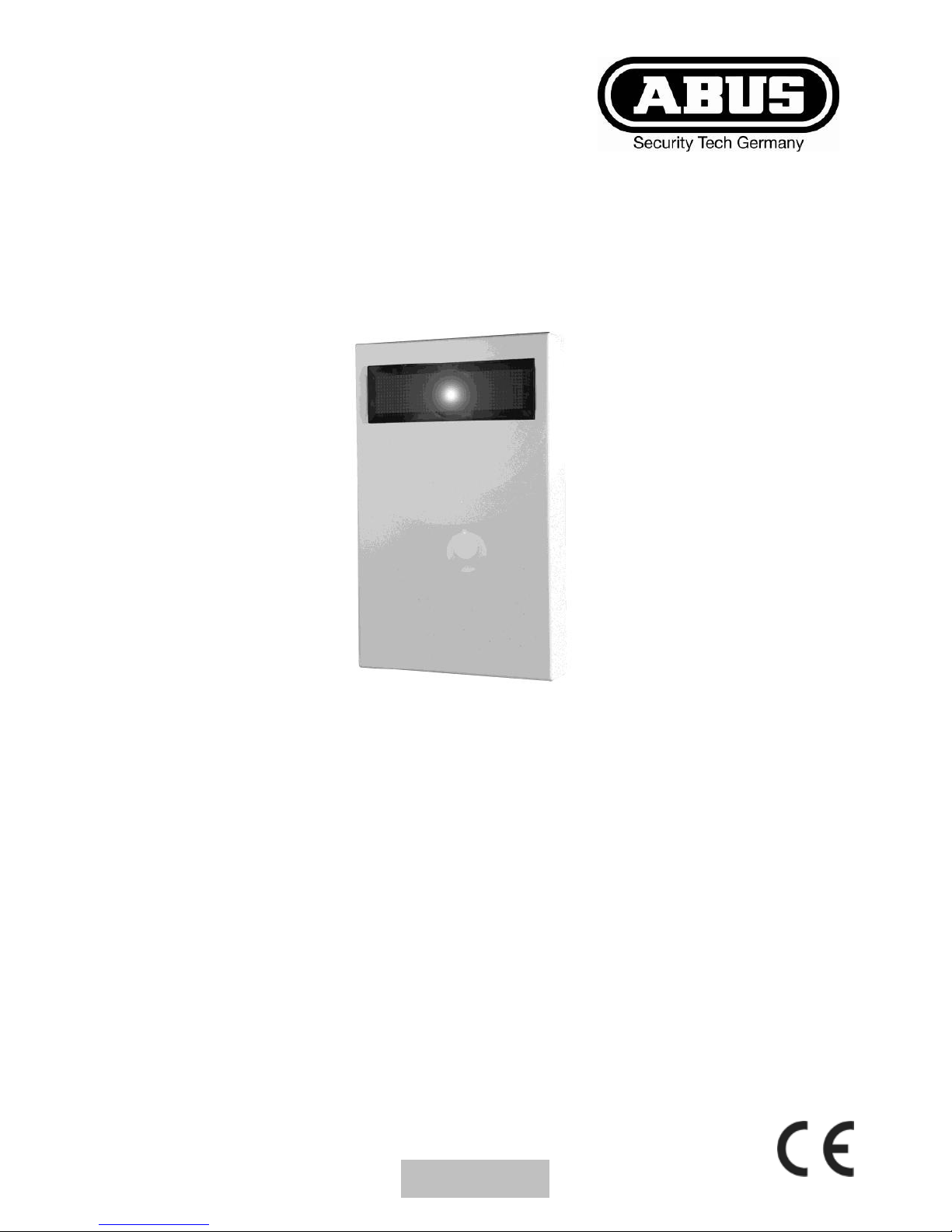

Abus FU2938 Manuel utilisateur

FU2938

Kompaktalarmierung

INSTALLATIONSANLEITUNG

Kompaktalarmierung

[D] Installationsanleitung..........................................1

Compact Alarm

[UK] Installation Guide............................................12

Système d’alarme compact

[FR] Instructions d’installation ................................22

Sistema di allarme compatto

[IT] Istruzioni per l'installazione ..............................32

Compacte Sirene + Flitser

[NL] Installatieaanwijzingen....................................42

Kompaktalarmering

[DK] Installations Guide..........................................52

Kompaktowy moduł alarmowy

[PL] Instrukcja instalacji..........................................62

Hinweise

Um eine Manipulation der Kompaktalarmierung zu vermeiden, sollte das

Produkt außerhalb des Handbereiches (mindestens 3 Meter Montagehöhe)

montiert werden.

Bitte beachten Sie außerdem die lokalen gesetzlichen Bestimmungen. In

einigen europäischen Ländern ist der Einsatz von Sirenen im

Außenbereich verboten oder die maximale Alarmdauer ist reduziert. Im

Zweifelsfall informieren Sie sich bei Ihren lokalen Behörden.

Durch unsachgemäße oder unsaubere Installationsarbeiten kann es zu

Störungen oder Fehlfunktionen kommen. Lesen Sie sich daher diese

Anleitung genau durch. Berücksichtigen Sie die Angaben zur Schutzart und

achten Sie bei der Installation der Anlage auf die genaue Bezeichnung der

verwendeten Leitungen und Komponenten.

Hauptmerkmale

mikroprozessorgesteuerte Kompaktalarmierung (Sirene mit Blitzlicht)

geeignet für Innen- und Außenmontage

stabiles wetterfestes Gehäuse

Innen- und Außengehäuse aus verzinktem und lackiertem Stahlblech

Schutz gegen Sabotage, Abriss, Zerstörung der Blitzleuchte und

Kabelbeschädigung

Alarmdauer der Sirene 3min

optionaler 12V / 1200mAh Akku

extrem Lautstark 118dB(A) @ 1m

in zwei Varianten nutzbar (als Standard- oder als Funkausführung)

Beschreibung des Aufbaus

1 Bohrlöcher für Wandbefestigung

2 Kabelzuführung

3 Xenonblitz

4 Piezosirenen

5 Platz für Akku

6 Sabotagekontakt Deckel

7 Sabotagekontakt Wand

8 Diagnose LED 1

9 Diagnose LED 2

10 Diagnose LED 3 Akku

11 Diagnose LED 4 Akkuladung

12 Jumper für Diagnose LED’s

Wahlschalter

zur

Ansteuerung

der Sirene

Steuersign

Sirene

Steuersign

Aktivierungsmethode

Die Aktivierung der Kompaktalarmierung erfolgt wahlweise:

1. durch ein negatives Eingangssignal (0V DC) an [Strob Trig], bzw.

[Siren Trig]

oder durch Ansteuerung über den RJ11 Stecker

2. durch eine interne Sabotage

3. durch eine externe Sabotage (Kabeldurchtrennung)

Sabotagemodus

Die Kompaktalarmierung erkennt zwei Sabotagearten und aktiviert die

Alarmierung automatisch.

Interner Sabotagekontakt

Wird der interne Sabotagekontakt ausgelöst (Öffnen des Deckels, Abriss

von der Wand), aktiviert die Kompaktalarmierung automatisch den Alarm

über Blitz und Sirene. Der Sabotagealarm wird gleichzeitig am

Sabotageausgang ausgegeben. Beim Rücksetzen des Sabotagekontakts

wird auch der Alarm gestoppt. Bei der Funkvariante wird das

Sabotagesignal über das Funk-Universalmodul an die Alarmzentrale

geschickt.

Durchtrennen der Kabelzuführung

Beim Durchtrennen der Kabelzuführung werden Sirene und Blitz nach 6

Stunden für 30s aktiviert. In der Funkvariante wird die Sabotage über das

Funk-Universalmodul an die Alarmzentrale gemeldet.

Signalisierung

Die Kompaktalarmierung signalisiert je nach ausgelöstem Alarmeingang

über Sirene und/oder Blitz. Nach einer Stunde reduziert die

Kompaktalarmierung die Blitzfrequenz von 1Hz auf 1/8Hz.

Bei Ausfall der Versorgungsspannung werden automatisch Sirene und Blitz

nach 6 Stunden für 30s aktiviert.

Alarmdauer

Die Alarmierung endet immer, wenn der Alarmgrund nicht mehr vorliegt

und somit die Eingänge nicht mehr angesteuert werden.

Bei anliegendem Steuersignal wird die Sirene jedoch nach Ablauf der

maximalen Alarmzeit (3 Minuten) gestoppt.

Das Blitzlicht wird erst mit dem Rücksetzen des Alarms beendet.

Installation der Kompaktalarmierung (Funk- und Standard-Variante)

1. Nehmen Sie die Kompaktalarmierung aus der Verpackung. Öffnen Sie

das Außengehäuse und zeichnen Sie die vier Bohrlöcher für die

Wandbefestigung sowie ein Bohrloch für die Kabelzuführung an.

2. Bohren Sie die entsprechenden Bohrlöcher und das Loch für die

Kabelzuführung.

3. Führen Sie nun von hinten das Kabel durch die Kabelöffnung in die

Kompaktalarmierung.

4. Schrauben Sie die Kompaktalarmierung an die Wand.

5. Achten Sie beim Festschrauben darauf, dass der rückseitige

Sabotagekontakt eingedrückt ist.

6. Verbinden Sie nun die Leitungen des Anschlusskabels mit den

Anschlussklemmen (Drahtvariante) wie in der Anschlussübersicht

beschrieben, bzw. stecken Sie den RJ-11 Stecker (Funkvariante) ein.

7. Optional können Sie zwischen

[+12V DC] und [Siren Trig],

sowie zwischen[+12 DC] und [Strobe Trig]

jeweils einen Widerstand 1kOhm schalten, um im Ruhezustand ein

definiertes Potential an den Steuereingängen zu erhalten. Diese

Beschaltung reduziert Störeinflüsse auf der Zuleitung und hilft somit

unbeabsichtigtes Auslösen der Alarmierung zu vermeiden.

8. Verbinden Sie den Akku mit den entsprechenden Klemmen. Es ertönt

ein kurzer Signalton.

9. Setzen Sie den Jumper (12), je nach Position der Steckbrücke sind die

Diagnose-LED’s aktiv oder deaktiv, und schließen Sie das Gehäuse.

Anmerkung:

Beim Schließen des Gehäusedeckels ertönt ein langer Ton. Danach führt

die Kompaktalarmierung einen Selbsttest durch. Beim erfolgreichen

Abschluss des Tests beginnen die LED’s wechselseitig zu blinken. Ein

Öffnen des Gehäuses führt nun zu einem Sabotagealarm.

Verdrahtung der Kompaktalarmierung FU2938 (Standard)

Anschluss des Akkus

Im Auslieferungszustand ist der Akku nicht angeschlossen. Befestigen Sie

die schwarze Leitung am Minuspol des Akkus und die rote Leitung am

Pluspol des Akkus.

Anschluss der Versorgungsspannung

Verbinden Sie die Eingänge [+12V] und [GND] mit der

12V DC Spannungsversorgung.

Anschluss von Sirene und Blitz

1. Sirene und Blitz werden jeweils durch das Anlegen eines 0V

Massepotentials aktiviert.

2. Für die Ansteuerung des Blitzes verbinden Sie den Eingang [Strobe

Trig] mit einem Ausgang Ihrer Alarmzentrale. Da der Blitz über das

Anlegen eines Massepotentials aktiviert wird, können Sie den Blitz auch

über einen Transistorausgang Ihrer Alarmzentrale ansteuern, der im

Alarmfall auf 0V schaltet.

3. Für die Ansteuerung der Sirene verbinden Sie den Eingang [Siren Trig]

mit einem Ausgang Ihrer Alarmzentrale. Da die Sirene über das

Anlegen eines Massepotentials aktiviert wird, können Sie die Sirene

auch über einen Transistorausgang Ihrer Alarmzentrale ansteuern, der

im Alarmfall auf 0V schaltet.

4. Anmerkung: Da die Kompaktalarmierung über eine automatische

Abschaltung der akustischen Alarmierung verfügt, können [Strob Trig]

und [Siren Trig] auch über einen Ausgang der Alarmzentrale

angesteuert werden.

Visuelle Scharfschaltquittierung

Um eine optische Signalisierung der Scharfschaltung zu ermöglichen wird

der Blitz 3 –5 mal aktiviert, wenn der Ausgang Ihrer Alarmzentrale die

Eigenschaft „Aktiv Quittierung“ besitzt.

Anschluss des Sabotageausgangs der Kompaktalarmierung

Verbinden Sie den Ausgang [Tamper] mit der Sabotagelinie Ihrer

Alarmzentrale.

Anschluss des Akkustörungsausgangs der Kompaktalarmierung

Verbinden Sie den Ausgang [BATT] mit einer Zone Ihrer Alarmzentrale.

Anmerkung

Verwenden Sie ausschließlich abgeschirmte und geerdete Leitungen

(AZ6360 oder AZ6361).

Verdrahtung der Kompaktalarmierung FU2938 (Funkvariante)

1. Führen Sie das Anschlusskabel vom Funk-Universalmodul mit dem RJ-

11 Stecker rückseitig in das Gehäuse ein.

2. Stecken Sie den RJ-11 Stecker in die auf der Hauptplatine vorgesehene

Buchse.

3. Setzen Sie den Jumper (12), je nach Position der Steckbrücke sind

die Diagnose-LED’s aktiv oder deaktiv.

4. Weitere Einstellungen sind nicht vorzunehmen.

Beschreibung der Anschlüsse

Steuersign

Sirene

Steuersign

Blitz

Anschlussübersicht FU2938 (Standard)

Battery +

Rote Leitung zum Akku

Battery -

Schwarze Leitung zum Akku

Klemmleiste

+12V (1)

+12V DC Spannungsversorgung

GND (2)

0V DC Spannungsversorgung

Strobe Trig (3)

Blitzansteuerung (mit 0V DC im Alarmfall)

Siren Trig (4)

Sirenenansteuerung (mit 0V DC im Alarmfall)

Tamper NC/NO (5/6)

Sabotage-Relaisausgang

potentialfrei

NC=Normalzustand

NO= Sabotage

Batt NC/NO (7/8)

Akkustörungs-Relaisausgang potentialfrei

NC=Normalzustand

NO= Akkustörung

Anschlussübersicht FU2938 (Funkvariante)

Battery +

Rote Leitung zum Akku

Battery -

Schwarze Leitung zum Akku

RJ-11 Buchse

PIN 1

Akkustörungs-Transistorausgang

+12V = Normalzustand

0V = kein Akku angeschlossen oder

Akkufehler

PIN 2

+12V DC Spannungsversorgung

(wird die Spg.-versorgung nicht innerhalb von 6h

wiederhergestellt, werden Sirene + Blitz für 30s

aktiviert)

PIN 3

0V DC Spannungsversorgung

PIN 4

Sabotage-Transistorausgang

0V = Normalzustand

offen / hochohmig = Sabotage

PIN 5

Blitzansteuerung 0V DC im Alarmfall

(Blitz ist aktiv solange 0V DC Signal anliegt)

PIN 6

Sirenenansteuerung 0V im Alarmfall (Sirene ist aktiv

solange 0V DC Signal anliegt, aber nur für max. 3

min)

Verbundene Anschlüsse von Klemmleiste und RJ-11 Buchse

Klemmleiste

RJ-11 Buchse

PIN 2

PIN 3

PIN 5

PIN 6

Fehlersuche

LED Anzeige

Bedeutung

Lösung

LED’s blinken

abwechselnd

einmal pro

Sekunde

Normaler

Betriebsmodus

LED 1 blinkt

einmal pro

Sekunde

Sabotage, eine oder

beide

Sabotagekontakte

offen

Überprüfen Sie die Montage

LED 2 blinkt

einmal pro

Sekunde

Keine

Betriebsspannung

angelegt

Überprüfen Sie die Verdrahtung

und die Funktion der

Betriebsspannungsversorgung

Rote LED 3

auf der

Hauptplatine

leuchtet nicht

1) Akku defekt

2) Kein Akku

angeschlossen

1) Überprüfen Sie die

Akkuspannung und Verdrahtung

des Akkus

Rote LED 4

auf der

Hauptplatine

leuchtet nicht

1) Akku wird nicht

geladen

2) Akku geladen

1) Kontrollieren Sie die Höhe der

Betriebsspannung (13,5V)

2) Überprüfen Sie die

Akkuspannung

Table des matières

Langues :

Autres manuels Abus Système de sécurité

Abus

Abus SHSG10000 Manuel utilisateur

Abus

Abus COWM300 Manuel utilisateur

Abus

Abus FU 8230 Manuel utilisateur

Abus

Abus FUSG50101 Manuel

Abus

Abus SECVEST Guide de l'utilisateur

Abus

Abus Outdoor motion detector PIR Manuel utilisateur

Abus

Abus TVAC18000B Manuel utilisateur

Abus

Abus Terxon SX AZ4000 Manuel utilisateur

Abus

Abus COWM300 Manuel utilisateur

Abus

Abus SECVEST Guide de l'utilisateur

Abus

Abus Bordo 6000 Alarm Manuel utilisateur

Abus

Abus SECVEST FUAA50 Series Guide de l'utilisateur

Abus

Abus TVAC18000B Manuel utilisateur

Abus

Abus TVAC16000B Manuel utilisateur

Abus

Abus Secvest 2WAY Manuel utilisateur

Abus

Abus GWM100ME Manuel utilisateur

Abus

Abus Smartvest Manuel utilisateur

Abus

Abus PPDF16000 Manuel utilisateur

Abus

Abus CASA10010 Manuel utilisateur

Abus

Abus AZ4150 Manuel utilisateur

Abus

Abus Security-Center EcoLine TV7000 Manuel utilisateur

Abus

Abus TVAC80000B Manuel utilisateur

Abus

Abus FUAT50010 Manuel utilisateur

Abus

Abus FU8300 Manuel utilisateur

Manuels Système de sécurité populaires d'autres marques

Inner Range

Inner Range Concept 2000 Manuel utilisateur

Climax

Climax Mobile Lite R32 Instructions de montage

CADDX

CADDX NX-6 Manuel utilisateur

FBII

FBII XL-31 Series Manuel utilisateur

Johnson Controls

Johnson Controls PENN Connected PC10 Manuel utilisateur

Aeotec

Aeotec Siren Gen5 Manuel utilisateur

Blaupunkt

Blaupunkt SA 2700 Manuel utilisateur

IDEAL

IDEAL Accenta Manuel du propriétaire

AJAX

AJAX DoubleButton Manuel utilisateur

Swann

Swann SW-P-MC2 Manuel utilisateur

Ecolink

Ecolink Siren+Chime Manuel utilisateur

Digital Monitoring Products

Digital Monitoring Products XR150 Manuel utilisateur

EDM

EDM Solution 6+6 Wireless-AE Manuel utilisateur

Highway Safety Group

Highway Safety Group EA401 Manuel utilisateur

Siren

Siren LED GSM Manuel utilisateur

Detection Systems

Detection Systems 7090i Instructions de montage

Se-Kure Controls

Se-Kure Controls MicroMini SK-4841 Manuel utilisateur

Siemens

Siemens FDM273 Manuel utilisateur
