ABB Busch Watchdog Prasenz EIB 6131-102-500... Manuel utilisateur

0073-1-6355

Busch-Wächter®

Präsenz EIB 6131- xxx-102-500

GJ B000 6132 A0137

für ABB i-bus® EIB

Betriebsanleitung

Nur für autorisiertes Elektrofachpersonal

IES

Inhaltsverzeichnis

Abbildungen

-Fig. 1 bis Fig. 2c: Anschlussbeispiele...............................................................4/5

-Fig. 3: Erfassungsbereich...................................................................................5

-Fig. 4: Gerätedarstellung (Draufsicht)...................................................................6

-Fig. 5: Gerätedarstellung (Rückseite)...................................................................6

1. Einsatzgebiet...................................................................................................7

2. Wichtige Hinweise

-Richtlinien/Dokumentation.............................................................................8

-Gerätepflege/Bestimmungsgemäßer Gebrauch/Umweltbestimmungen..................9

4. Montage

-Einbau/Montageort.........................................................................................11

-Anpassung des Erfassungsbereiches............................................................12

-Montage mit Aufputzgehäuse 6885-xxx-500....................................................13

-Demontage..................................................................................................13

3. Technische Daten...........................................................................................10

Inhaltsverzeichnis

5. Funktionalität

- Einstellung über die ETS ............................................................................................ 14

- Potentiometer ............................................................................................................ 14

- Helligkeitsgrenzwert................................................................................................... 15

- Ausschaltverzögerung „Beleuchtung“ ....................................................................... 16

- Ausschaltverzögerung „HKL“ .................................................................................... 17

- Mehrfachfunktion des mittleren Potentiometers ....................................................... 18

- Konstantlichtregelung ................................................................................................. 19

6. Testbetrieb/Funktionsprüfung ...................................................................................... 20

7. „Parallelschaltung“ ...................................................................................................... 21

8. Busspannungsunterbrechung ...................................................................................... 22

9. Störungsbeseitigung .................................................................................................... 23

Fig. 1/Fig. 2a/Fig. 2b

–

6120U-102

-500

EIB

6110U-101

-500

–Bus

–+

6110U-101

-500

Kombination mit dem

Unterputz-Busankoppler

6120U-102-500

Kombination mit dem

UP-Netzankoppler

6920U-102-500

Kombination mit dem

Unterputz-Schaltaktor

6110U-101-500

Achtung!

Die mittlere Klemme darf

nicht verwendet werden.

Erfassungsbereich

6,0 m

2,5 m

1,0 m

Fig. 2c/Fig. 3

Kombination mit elektronischem Vorschalt-

gerätunddemUnterputz-Schalt-/Dimmaktor

6114U-500

EVG

Bus

0(1)...10 V

6114U- 500

P E

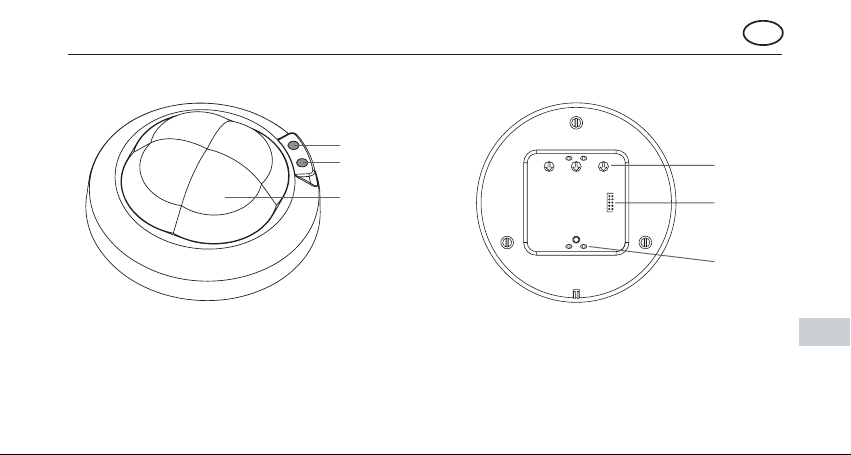

Gerätedarstellung (Draufsicht)

1. Sensor für Infrarot-Empfang (rot)

2. Sensor für Helligkeitserfassung

(transparent)

3. Linsensystem bestehend aus vier

Teilbereichen

Fig. 4/Fig. 5

Gerätedarstellung (Rückseite)

4. Drei Potentiometer zur manuellen

Einstellung

5. Anwendungsschnittstelle

6. Befestigungsklammern

Einsatzgebiet

1.1 Einsatzgebiet

Der Busch-Wächter® Präsenz EIB 6131-xxx-102-500 (im folgenden Präsenzmelder) ist

ausschließlich für den Innenbereich z.B. von Büros, Schulen oder von Privatgebäuden

ausgelegt. Der Präsenzmelder dient zur Schaltung und Regelung von z.B. Beleuchtungs-

und/oder HKL-Anlagen in Abhängigkeit von Helligkeit und/oder Bewegung.

Das Gerät ist für die Deckenmontage konzipiert und kann sowohl „Unterputz“ (z.B.

abgehängte Decken) als auch „Aufputz“ (optionales Gehäuse, Art.-Nr. 6885-xxx-500)

montiert werden. Der Präsenzmelder besitzt hochempfindliche Sensoren/Linsensysteme

und in Abhängigkeit zur gewählten Applikation unterschiedliche Funktionen, die über die

ETS und/oder über die drei Potentiometer variiert werden können (siehe Kapitel 5).

Die volle Funktionalität des Gerätes ist u.a. von der Montagehöhe (s. Kap. 4.2) abhängig.

Der Erfassungsbereich kann zusätzlich über eine im Lieferumfang enthaltene Folie (s.

Kap. 4.3) angepasst werden.

HINWEIS

Anwendungsbeispiele und detaillierte Informationen z.B. zur „intelligenten“ HKL-

Anlagensteuerung finden Sie im Anwenderhandbuch „Busch-Wächter® Präsenz“.

Wichtige Hinweise

ACHTUNG

Arbeiten am 230 V - Netz dürfen nur von autorisiertem Elektrofachpersonal ausge-

führt werden!

Arbeiten am EIB-Bus dürfen nur von geschultem Elektro-Fachpersonal ausgeführt

werden. Verlegung und Anschluss der Busleitung sowie der Anwendungsgeräte

muss gemäß den gültigen Richtlinien nach DIN-VDE sowie des EIB-Handbuches des

ZVEI/ZVEH durchgeführt werden.

Das Gerät ist wartungsfrei und darf nicht geöffnet werden.

2.1 Richtlinien

Der Präsenzmelder erfüllt die Anforderungen der Niederspannung- und EMV-Richtlinie. Der

Nachweis ist über die CE-Kennzeichnung am Gerät erkennbar.

Es sind die einschlägigen Normen, Richtlinien, Vorschriften und Bestimmungen des

jeweiligen Landes zu beachten!

2.2 Dokumentation

Der Präsenzmelder ist ein hochkomplexes Gerät.

Bitte beachten Sie auch unbedingt die zu

dem ABB i-bus®EIB zugehörigen technischen Handbücher.

2.3 Gerätepflege

Setzen Sie bitte bei der Reinigung des Gerätes - speziell des Linsensystems - keine

scharfkantigen Gegenstände bzw. „aggressiven“Reinigungsmittel ein.

2.4 Bestimmungsgemäßer Gebrauch

Bitte beachten Sie, dass sich der Präsenzmelder nicht als Einbruch- und Überfallmelder

eignet, da die hierfür vorgeschriebene Sabotagesicherheit lt. VdS fehlt.

2.5 Umweltbestimmungen

Alle Verpackungsmaterialien und Geräte von ABB sind mit Kennzeichnungen und Prüfsiegel

für die sach- und fachgerechte Entsorgung ausgestattet. Entsorgen Sie Verpackungsmate-

rialien und Elektrogeräte bzw. deren Elektronikkomponenten über hierzu autorisierte Sam-

melstellen bzw. Entsorgungsbetriebe.

Wichtige Hinweise

Versorgungsspannung: 5 V, < 10 mA (UP-Busankoppler)

5 V, < 10 mA (UP-Schaltaktor)

Einschaltzeit nach

Ausschaltung („Totzeit“): ca. 1 sec

Erfassungsbereich: bei 2,50 m Montagehöhe:

6 m im Durchmesser in 1 m Höhe

(siehe auch Fig. 3)

Einstellbarer Helligkeits-

grenzwert: 5 bis 1000 Lux

Öffnungswinkel für

Helligkeitsmessung: 60°

Umgebungstemperatur: -5 bis + 45 °C

Produktnorm: EN 60669-2-1

Technische Daten
